泄漏电流测试原理

泄漏电流的测量方法

泄漏电流是指电气设备或电路中不应存在的电流通过绝缘材料或其他非导电材料流向地面或其他导电部分的现象。它可能会导致电气设备的故障、电击事故甚至火灾等安全问题。因此，对泄漏电流进行准确测量和监测非常重要。本文将介绍几种常见的泄漏电流测量方法。

一、直流电桥法

直流电桥法是一种常用的泄漏电流测量方法。它基于电桥平衡原理，通过调节电桥上的电阻，使得电桥输出电压为零，从而测量出泄漏电流的大小。这种方法适用于对小电流进行测量，具有测量精度高、稳定性好的特点。

二、交流电桥法

交流电桥法是另一种常见的泄漏电流测量方法。与直流电桥法不同的是，交流电桥法使用交流信号进行测量。通过调节电桥上的电阻和电容，使得电桥输出电压为零，从而测量出泄漏电流的大小。这种方法适用于对较大电流进行测量，具有测量范围广的特点。

三、电流夹具法

电流夹具法是一种非接触式的泄漏电流测量方法。它通过夹具将被测电路或设备的导线穿过，利用夹具感应出电流信号，并将其转化为电压信号进行测量。这种方法具有操作简便、测量速度快的优点，适用于对复杂电路或设备进行泄漏电流测量。

四、电流互感器法

电流互感器法是一种常见的泄漏电流测量方法。它利用电流互感器感应出被测电路中的泄漏电流信号，并将其转化为电压信号进行测量。这种方法适用于对大电流进行测量，具有测量范围广、精度高的特点。

五、数字电流表法

数字电流表法是一种简单直接的泄漏电流测量方法。它利用数字电流表直接测量被测电路中的泄漏电流大小。这种方法适用于对小电流进行快速测量，具有操作方便、测量速度快的特点。

六、综合测量法

综合测量法是一种结合多种测量方法的泄漏电流测量方法。它通过使用多种测量仪器和方法，对被测电路或设备的泄漏电流进行全面、准确的测量。这种方法适用于对复杂电路或设备进行精确测量，具有测量精度高、可靠性强的特点。

泄漏电流的测量方法有直流电桥法、交流电桥法、电流夹具法、电流互感器法、数字电流表法和综合测量法等多种。不同的方法适用于不同的测量场景，选用合适的测量方法可以确保准确、可靠地测量出泄漏电流的大小，从而提高电气设备的安全性和可靠性。

发电机定子绕组泄漏电流和直流耐压试验

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by this editor. I hope that after

you download it, it can help you solve practical problems. The document can be

customized and modified after downloading, please adjust and use it according to actual

needs, thank you! In addition, this shop provides you with various types of practical

materials, such as educational essays, diary appreciation, sentence excerpts, ancient

poems, classic articles, topic composition, work summary, word parsing, copy excerpts,

other materials and so on, want to know different data formats and writing methods,

please pay attention!

第一部分：引言。

发电机定子绕组泄漏电流和直流耐压试验是电力设备检测中的重要环节，它能够帮助运营人员及时发现和排除故障，确保发电机的安全稳定运行。本文将详细介绍发电机定子绕组泄漏电流和直流耐压试验的目的、测试原理、测试方法及注意事项，以帮助读者更好地理解和实施相关测试工作。

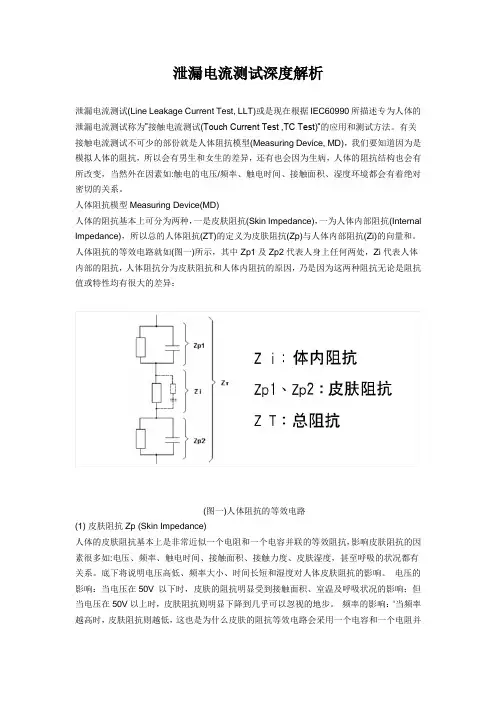

泄漏电流测试深度解析

泄漏电流测试(Line Leakage Current Test, LLT)或是现在根据IEC60990所描述专为人体的泄漏电流测试称为”接触电流测试(Touch Current Test ,TC Test)”的应用和测试方法。有关接触电流测试不可少的部份就是人体阻抗模型(Measuring Device, MD)，我们要知道因为是模拟人体的阻抗，所以会有男生和女生的差异，还有也会因为生病，人体的阻抗结构也会有所改变，当然外在因素如:触电的电压/频率、触电时间、接触面积、湿度环境都会有着绝对密切的关系。

人体阻抗模型Measuring Device(MD)

人体的阻抗基本上可分为两种，一是皮肤阻抗(Skin Impedance)，一为人体内部阻抗(Internal

Impedance)，所以总的人体阻抗(ZT)的定义为皮肤阻抗(Zp)与人体内部阻抗(Zi)的向量和。人体阻抗的等效电路就如(图一)所示，其中Zp1及Zp2代表人身上任何两处，Zi代表人体内部的阻抗，人体阻抗分为皮肤阻抗和人体内阻抗的原因，乃是因为这两种阻抗无论是阻抗值或特性均有很大的差异：

(图一)人体阻抗的等效电路

(1) 皮肤阻抗Zp (Skin Impedance)

人体的皮肤阻抗基本上是非常近似一个电阻和一个电容并联的等效阻抗，影响皮肤阻抗的因素很多如:电压、频率、触电时间、接触面积、接触力度、皮肤湿度，甚至呼吸的状况都有关系。底下将说明电压高低、频率大小、时间长短和湿度对人体皮肤阻抗的影响。 电压的影响：当电压在50V 以下时，皮肤的阻抗明显受到接触面积、室温及呼吸状况的影响；但当电压在50V以上时，皮肤阻抗则明显下降到几乎可以忽视的地步。 频率的影响：'当频率越高时，皮肤阻抗则越低，这也是为什么皮肤的阻抗等效电路会采用一个电容和一个电阻并联的原因。至于时间，则是触电时间超过几个毫秒，阻抗就会明显的减少；而于湿度方面，若皮肤沾湿了水，阻抗就会趋近于零。 综合上列之特点，我们可以简单而清楚地了解人体在触及一个50V电压源时的状况。首先由于皮肤的电容的充电特性使其阻抗几乎不存在，之后在电容充饱阻抗形成时，依然会在不到几个毫秒的时间内，阻抗明显地减少，所以人体的皮肤阻抗与外在和环境因素有非常密切的关系。

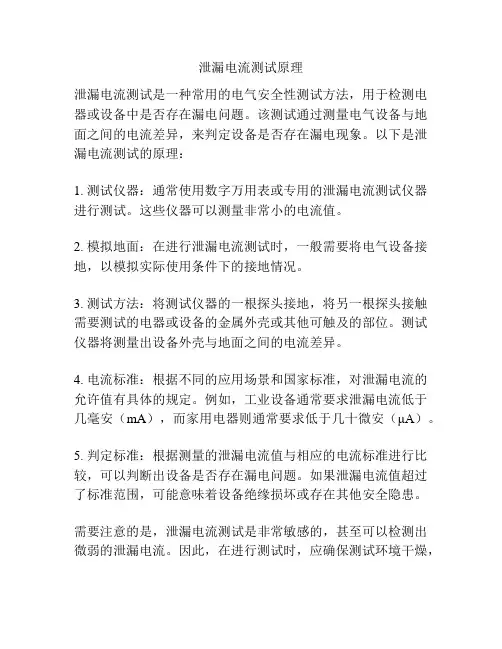

泄漏电流测试原理

泄漏电流测试是一种常用的电气安全性测试方法，用于检测电器或设备中是否存在漏电问题。该测试通过测量电气设备与地面之间的电流差异，来判定设备是否存在漏电现象。以下是泄漏电流测试的原理：

1. 测试仪器：通常使用数字万用表或专用的泄漏电流测试仪器进行测试。这些仪器可以测量非常小的电流值。

2. 模拟地面：在进行泄漏电流测试时，一般需要将电气设备接地，以模拟实际使用条件下的接地情况。

3. 测试方法：将测试仪器的一根探头接地，将另一根探头接触需要测试的电器或设备的金属外壳或其他可触及的部位。测试仪器将测量出设备外壳与地面之间的电流差异。

4. 电流标准：根据不同的应用场景和国家标准，对泄漏电流的允许值有具体的规定。例如，工业设备通常要求泄漏电流低于几毫安（mA），而家用电器则通常要求低于几十微安（μA）。

5. 判定标准：根据测量的泄漏电流值与相应的电流标准进行比较，可以判断出设备是否存在漏电问题。如果泄漏电流值超过了标准范围，可能意味着设备绝缘损坏或存在其他安全隐患。

需要注意的是，泄漏电流测试是非常敏感的，甚至可以检测出微弱的泄漏电流。因此，在进行测试时，应确保测试环境干燥，避免湿度影响测试结果。另外，还要注意安全操作，避免触电风险。
