1、综述

系统采用STC12C5A16S2单片机为核心，配合USB转串口芯片CH340T、RS232芯片Max232、四位共阳数码管、LED、按键和蜂鸣器组成最小系统。单片机内部集成双串口、8路10bitADC和两路八位PWM。系统由MINI USB供电和提供程序下载接口，使得电路大大简化，通用性增强。

2、模块分析

2、1电源模块

全系统工作在＋５V且功耗较低，所以采用USB电源供电即可满足。

电源前级接入500mA自恢复保险丝，提供短路保护，芯片前级对地分别连接100uF和0.1uF进行电源滤波。电源部分引入三脚单联扭子开关将USB转串口芯片CH340T的电源与芯片电源进行隔离，以方便下载程序。

图2.1 电源模块

2.2、USB转串口

STC12C5A16S2单片机可以通过串口烧写程序，系统采用CH340T将USB转换为串口信号，以供单片机下载程序，电路如图2.2：

图2.2USB转串口模块.

精品 图中UD+与UD-为计算机USB信号，RxD与TxD信号为CH340T转换后接到单片机的串口信号。

2.3、单片机模块

单片机模块由复位电路，晶振电路和蜂鸣器电路组成，然后将多余I/O口外接以供扩展。

图2.3 单片机模块

2.4、RS232模块

使用Max232将单片机的第二串口引出，通过DB9接口实现与外界串口通信。

图2.4 RS232模块.

精品 2.5、四位共阳数码管和LED模块

单片机P2.0端口用于8个LED选通，P2.1-P2.4端口用于数码管位选；P0.0-P0.7用于数码管段选和8个LED选择。

图2.5四位共阳数码管

图2.6 8位LED模块

2.6、按键模块

单片机P3.2-P3.5端口用于扫描按键状态，组成1X4键盘。

图2.7 按键模块.

精品 3、操作步骤

1、安装CH340T芯片驱动；

2、将MINI USB电缆连接到开发板，进入计算机设备管理器-端口选项，会出现CH340T，并显示COM X，记住此端口号；

3、拨动开关，电源指示灯有高亮和微亮两种状态；

4、编写程序文件，编译生成.hex文件，打开STC串口上位机软件，打开.hex程序文件，选择端口号；

5、拨动开关，调节电源指示灯在微亮状态，点击下载程序按钮，然后拨动开关，调节电源指示灯到高亮状态，开始下载文件。

4、单片机STC12C5A60S2 电路原理图

如有侵权请联系告知删除，感谢你们的配合！ .

精品

合集下载

STC12C5A60S2单片机

STC12C5A60S2单片机

STC12C5A60S2系列1T单片机简介

2010-05-07 17:01

STC12C5A60S2系列1T单片机简介

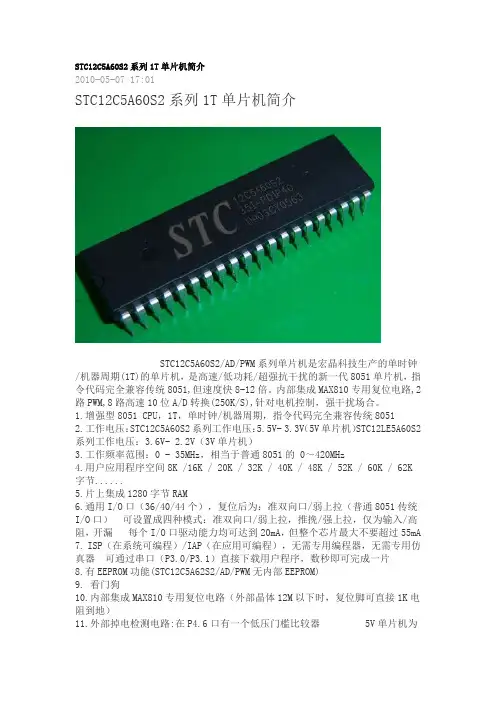

STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

1.增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统8051

2.工作电压：STC12C5A60S2系列工作电压：5.5V- 3.3V（5V单片机）STC12LE5A60S2系列工作电压：3.6V- 2.2V（3V单片机）

3.工作频率范围：0 - 35MHz，相当于普通8051的 0～420MHz

4.用户应用程序空间8K /16K / 20K / 32K / 40K / 48K / 52K / 60K / 62K字节......

5.片上集成1280字节RAM

6.通用I/O口（36/40/44个），复位后为：准双向口/弱上拉（普通8051传统I/O口） 可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏 每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55mA

7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器 可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片

8.有EEPROM功能(STC12C5A62S2/AD/PWM无内部EEPROM)

9. 看门狗

10.内部集成MAX810专用复位电路（外部晶体12M以下时，复位脚可直接1K电阻到地）

11.外部掉电检测电路:在P4.6口有一个低压门槛比较器 5V单片机为1.32V，误差为+/-5%,3.3V单片机为1.30V，误差为+/-3%

STC12C5A60S2单片机简介

STC12C5A60S2单片机简介

STC12C5A60S2单片机简介

-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN STC12C5A60S2单片机简介：

STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。

工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V(5V单片机)

STC12C5A60S2是哪一类单片机？

是8051系列单片机，与普通51单片机相比有以下特点：

1、同样晶振的情况下，速度是普通51的8~12倍

2、有8路10位AD

3、多了两个定时器，带PWM功能

4、有SPI（串行外设接口）接口

5、有EEPROM

6、有1K内部扩展RAM

7、有WATCH_DOG

8、多一个串口

9、IO口可以定义，有四种状态

10、中断优先级有四种状态可定义

单片2.4G无线射频收发芯片 nRF24L01：

可接受5V电平的输入，工作电压1.9~3.6V，单片无线收发器芯片，

GFSK：高斯频移键控，在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度。

数字调制方法，如：

ASK——幅移键控调制，把二进制符号0和1分别用不同的幅度来表示。

FSK——频移键控调制，即用不同的频率来表示不同的符号。如2KHz表示0，3KHz表示1。 3 GFSK——高斯频移键控，在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度。

单片机的PCA模块?：

PCA(可编程计数器阵列Programmable Counter Array)可编程计数器阵列（PCA）提供增强的定时器功能，与标准8051计数器/定时器相比，它需要较少的CPU干预。由高字节（PCAH）和低字节（PCAL）组成。

STC12C5A60S2单片机独立波特率发生器

STC12C5A60S2单片机独立波特率发生器

武汉纺织大学 自动化0821

STC12C5A60S2单片机独立波特率发生器

STC12C5A60S2单片机新增了一个独立波特率发生器，对与需要较多定时器的系统，这将可以完全解放定时器T1，是非常方便的。

以下程序是读取STC12C5A60S2单片机内部晶振频率，通过串口1发送出去，波特率为9600

#include

unsigned char *add; unsigned char i;

unsigned char xtal[4];

void main() { AUXR|=0x04; //独立波特率发生器工作在1T模式

SCON=0x40; //设置串口工作方式 AUXR|=0x01; //选择独立波特率发生器作为串口1的波特率

BRT=0xd9; //设置独立波特率发生器的溢出率

PCON=0x00; //波特率不加倍

AUXR|=0x10; //独立波特率发生器开始工作

/**********读晶振频率号**********/

add=0xf8; for(i=0;i<4;i++) // 单片机上电后，从内部RAM单元的

{ // F8H——FBH读取晶振频率，读取后，这些RAM单元的 xtal[i]=*add; // 内容会改变

add++;

}

单片机

武汉纺织大学 自动化0821

/**********串口发送***************/

for(i=0;i<4;i++)

{ SBUF=xtal[i];

while(TI==0);

TI=0;

}

while(1) {

;

}

}

STC12C5A60S2内部PWM应用

STC12C5A60S2内部PWM应用

【PWM ]

CLKOUT2/ADCO/P1.01_

ADC1/PL1 匚

RXD2ZECI/ADC2/P12 匚

TxD2/CPP0/ADC3/P13 U

SS/CPP1/ADC4/P1.4 I -------

MOSI/ADC5/PL5 CZ

MISO/ADC6/PL6 U SCLK/ADC7/P1.7C

______ P4.7/RST U INT/RXD/P3.0 匚

_TxD/P3J^ 而&P3 2匚

__^Tl/P33rZ

CLKOUTO/INT/TO/P3.4 匚

CLKOUTl/TNTm/P3^ 匚

WR/P3.6CZ RD/P3.7 匚

XTAL2CZ XTAL1匚 Gnd

I— 01234567890

wl-

00

OJ

*1-

>-

.

*1-

*

■

n- )PDWLPSTQ2C5A6QSPM莒 7

4r口 0

9

8

7

6

5

4

3

2 10

433333

33

3338765432

1

2 2

2

2 2

2

2 Vcc

POO POJ

P0.2

P0.3

P0.4 P0.5 P0.6

P0.7

EX LVD/P4.6/RST2

ALE/P4.5

NA/P4.4

P27/A15

P2.6/A14 P2.5/A13 P2.4/A12

P23/A11

P2.2/A10 P2J/A9

P2.0/A8

10.8利用P、VM实现D/A功能的典型应用线路图

P2.2

P23

TxDK.]

PO.O

JCIAL2

XIALl

DJTGP3.2

PQI INTI P3.3

CLKOUTOZECI'T&Pa.-l

CLKDUn-PlMJdl.Tl P3J

4..5W P2KS=========SC732

0

12

3

4-56 2

1

O

9

8

7

5

5

4

3 1

_o

9

8

7 3-33

2

2

2

s

s

2

2VDD

P2.1

P2.0

P1.7-ADC7

Pl 6 ADC6
