PVC管道-施工技术交底

技术交底记录

编 号

工程名称 交底日期

施工单位 分项工程名称 排水系统

交底提纲 排水系统管道安装

一、管材：1、排水系统管道旳管材材质必须按照下表旳规定选用：

序号 系统类别 管材 连接方式

1 排水系统 机制柔性铸铁管 W型柔性接口

2 卫生间同层排水系统 U-PVC管 粘接

3 雨水系统 热镀锌钢管 沟槽连接

4 压力排水系统 ≤DN80 热镀锌钢管 螺纹连接

80＜DN≤200 热镀锌钢管 沟槽连接

2、多种管道及其配件旳等材料必须认真检查其外观质量，确认完好无损后方可入库。

3、多种管道及其配件旳等材料在运送、储存及安装期间，应采用对旳旳保护措施，以保证管材在任何状况下不受破损和锈蚀。

（二）雨水、压力排水系统

1、安装在室内旳管道安装后应做灌水试验，灌水高度必须到每根立管旳顶部。

2、管道及管道支座（墩），严禁铺设在冻土和未经处理旳松土上。

3、悬吊式雨水管道旳管道敷设坡度不得不不小于5‰；埋地雨水管道旳最小坡度，应符合下表：

管径（mm） 最小坡度（‰） 管径（mm） 最小坡度（‰）

100 12 150 7

125 10 200~400 5

审核人 交底人 接受交底人

1、表由施工单位填写，交底单位与接受交底单位各保留一份。

2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录

编 号

工程名称 交底日期

施工单位 分项工程名称 排水系统

交底提纲 排水系统管道安装

三、工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验

四、操作工艺

（一）干管安装

1、施工条件具有时，将预制加工旳管段，按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。所有粘连后，管道要直，坡度均匀，各预留口位置精确。干管安装完毕后应作闭水试验，出口应用充气橡胶堵封闭，到达不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最终将预留口封严和堵洞。地下埋设管道，根据图纸规定旳坐标、标高，预留槽洞或预埋套管，而后开挖沟槽并扎实。

PVC管预埋技术交底(总4页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除

技 术 交 底 记 录 编号 JSJD 8#

工程名称 武警重庆市总队第七支队迁建工程 交底日期 2012-6-11

施工单位 利安电力武警重庆市总队第七支队迁建工程项目部 施工内容 施工预埋

交底提要 线管预留预埋 施工部位 工程所有分项

交底内容：

一、工作内容

接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护

二、施工准备

1、 材料准备：

施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。

1) 现浇砼结构内预埋应采用重型的阻燃性PVC导管。要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。

2) 导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。接头套管和锁母的内径应与导管的外径配合紧密。

3) 管材及其配件在进场应进行检查。PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。接线盒应光洁平整，开孔齐全。管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

4) 其他材料：

铁钉、扎丝、胶带、锯末、油漆

2、 机械和工具

手电钻、开孔器、切割机、PVC管剪、钳子、卷尺、水平尺、线坠、毛刷

3、 技术准备：

1) 土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。

2) 施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。

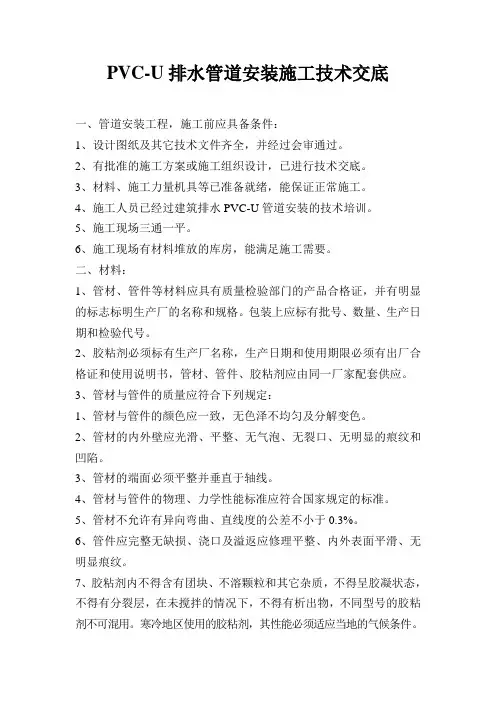

PVC-U排水管道安装施工技术交底

一、管道安装工程，施工前应具备条件：

1、设计图纸及其它技术文件齐全，并经过会审通过。

2、有批准的施工方案或施工组织设计，已进行技术交底。

3、材料、施工力量机具等已准备就绪，能保证正常施工。

4、施工人员已经过建筑排水PVC-U管道安装的技术培训。

5、施工现场三通一平。

6、施工现场有材料堆放的库房，能满足施工需要。

二、材料：

1、管材、管件等材料应具有质量检验部门的产品合格证，并有明显的标志标明生产厂的名称和规格。包装上应标有批号、数量、生产日期和检验代号。

2、胶粘剂必须标有生产厂名称，生产日期和使用期限必须有出厂合格证和使用说明书，管材、管件、胶粘剂应由同一厂家配套供应。

3、管材与管件的质量应符合下列规定：

1、管材与管件的颜色应一致，无色泽不均匀及分解变色。

2、管材的内外壁应光滑、平整、无气泡、无裂口、无明显的痕纹和凹陷。

3、管材的端面必须平整并垂直于轴线。

4、管材与管件的物理、力学性能标准应符合国家规定的标准。

5、管材不允许有异向弯曲、直线度的公差不小于0.3%。

6、管件应完整无缺损、浇口及溢返应修理平整、内外表面平滑、无明显痕纹。

7、胶粘剂内不得含有团块、不溶颗粒和其它杂质，不得呈胶凝状态，不得有分裂层，在未搅拌的情况下，不得有析出物，不同型号的胶粘剂不可混用。寒冷地区使用的胶粘剂，其性能必须适应当地的气候条件。 8、管材运输中应捆扎，每捆重量不宜超过50kg，管件应按不同规格分别装箱，均不得散装。

9、管材和管件在运输、装卸和搬动时应小心轻放。排列整齐，不得受到剧烈撞击，尖锐物品碰撞，不得抛、摔、滚、拖和烈日曝晒。在寒冷地区或严冬气候中，必须特别注意。

10、同车运管材和管件时，严禁管材放在管件上。

11、管材与管件均匀应存放于温度不超过40℃的库房内，距离热源不得小于1m，库房应有良好的通风。

12、管材应水平堆放在平整的地面上，如果支垫物支垫时，其宽度应不小于75mm，间距不大于1m。外悬的端部不超过0.5叠置高度不得超过1-5m，且不允许不规则堆放与曝晒。

1 PVC管敷设安装技术交底

一、材料要求

1、管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。有产品合格证。

2、管盒箱均应外观整齐，开孔齐全及无劈裂等现象，并有产品合格证。

3、所有配管附件、辅材（如各种灯头盒、开关盒、管箍、胶粘剂、管卡等），均应选择与管材配套的产品，并有合格证。

二、主要机具

弯管弹簧、锯弓、锯条、开孔器、卷尺、电钻、电锤、水平尺、水平管、粉笔、铁人字梯等。

三、作业条件

1、暗管敷设：

现浇砼板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎之前，根椐施工图尺寸位置配合土建施工，预埋盒及管路，同时办理隐检。

（2）现浇砼墙内配管，土建钢筋网片绑扎完毕，按墙体线配管。

（3）土建后砌墙结构位置线已弹好，在土建后砌墙施工时配合土建同时配管。

2、明管敷设：

配合土建结构施工时，根据设计图在梁、板、柱内预留好预埋件。

配合土建内装修油漆，浆活完成后进行明配管及各种盒箱安装，并应防止管道污染。

采用胀管安装时，必须在土建抹灰完后进行。

3、吊顶内管路敷设：

结构施工时，配合土建安装好预埋件。

内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板或地面弹出实际位置。

四、 操作工艺

所有的灯位、开关、插座合的位置，除根据设计文件、洽商变更确定外，还要参照GB50303—2002的有关规定施工，尤其要注意新规范中明确规定：灯具的开关距离地面的高度为1.3米，潮湿场所的插座安装高度不低于1.5米，小学和幼儿园等场所的插座的高度不低于1.8米。

2 （一）、工艺流程：

（1）暗管敷设工艺流程

暗管敷设:预制加工（煨弯、切管）→测定盒箱位置→稳注盒箱→管路敷设→变形缝处理→扫管穿带线

（2）明管、吊顶内、护墙板内管路敷设工艺流程：
