数控加工工艺试题答案

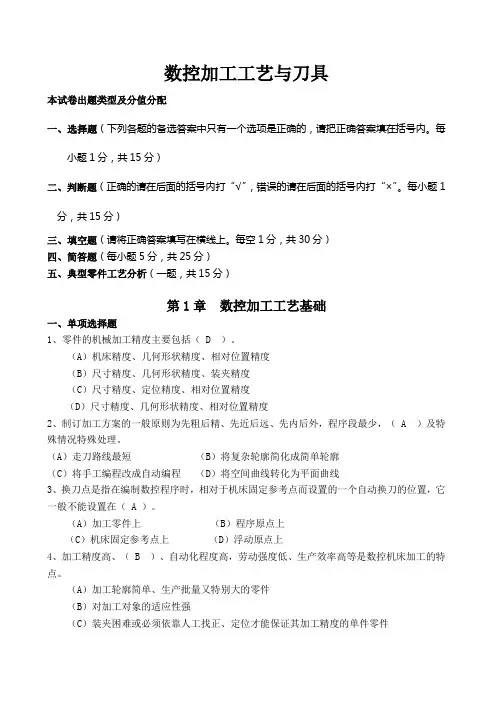

数控加工工艺与刀具

本试卷出题类型及分值分配

一、选择题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填在括号内。每小题1分，共15分）

二、判断题（正确的请在后面的括号内打“√”，错误的请在后面的括号内打“×”。每小题1分，共15分）

三、填空题（请将正确答案填写在横线上。每空1分，共30分）

四、简答题（每小题5分，共25分）

五、典型零件工艺分析（一题，共15分）

第1章 数控加工工艺基础

一、单项选择题

1、零件的机械加工精度主要包括（ D ）。

（A）机床精度、几何形状精度、相对位置精度

（B）尺寸精度、几何形状精度、装夹精度

（C）尺寸精度、定位精度、相对位置精度

（D）尺寸精度、几何形状精度、相对位置精度

2、制订加工方案的一般原则为先粗后精、先近后远、先内后外，程序段最少，（ A ）及特殊情况特殊处理。

（A）走刀路线最短 （B）将复杂轮廓简化成简单轮廓

（C）将手工编程改成自动编程 （D）将空间曲线转化为平面曲线

3、换刀点是指在编制数控程序时，相对于机床固定参考点而设置的一个自动换刀的位置，它一般不能设置在（ A ）。

（A）加工零件上 （B）程序原点上

（C）机床固定参考点上 （D）浮动原点上

4、加工精度高、（ B ）、自动化程度高，劳动强度低、生产效率高等是数控机床加工的特点。

（A）加工轮廓简单、生产批量又特别大的零件

（B）对加工对象的适应性强

（C）装夹困难或必须依靠人工找正、定位才能保证其加工精度的单件零件 （D）适于加工余量特别大、质及余量都不均匀的坯件

5、在数控加工中，（ D ）相对于工件运动的轨迹称为进给路线，进给路线不仅包括了加工内容，也反映出加工顺序，是编程的依据之一。

（A）刀具原点 （B）刀具 （C）刀具刀尖点 （D）刀具刀位点

6、下列叙述中（ B ），不属于确定加工路线时应遵循的原则。

（A）加工路线应保证被加工零件的精度和表面粗糙度

（B）使数值计算简单，以减少编程工作量

（C）应使加工路线最短，这样既可以减少程序短，又可以减少空刀时间

（D）对于既有铣面又有镗孔的零件，可先铣面后镗孔

7、尺寸链按功能分为设计尺寸链和（ D ）。

（A）封闭尺寸链（B）装配尺寸链（C）零件尺寸链（D）工艺尺寸链

8、下列关于尺寸链叙述正确的是（ C ）。

（A）由相互联系的尺寸按顺序排列的链环；

（B）一个尺寸链可以有一个以上封闭环；

（C）在极值算法中，封闭环公差大于任一组成环公差；

（D）分析尺寸链时，与尺寸链中的组成环数目多少无关。

9、零件的相互位置精度主要限制（ D ）。

（A）加工表面与其基准间尺寸误差不超过一定的范围；

（B）限制加工表面的宏观几何形状误差；

（C）限制加工表面的宏观几何形状误差；

（D）限制加工表面与其基准间的相互位置误差。

10、在下列内容中，不属于工艺基准的是（ D ）。

（A）定位基准；（B）测量基准；（C）装配基准；（D）设计基准。

二、判断题（正确的打√，错误的打×）

1、为避免换刀时刀具与工件或夹具发生干涉，换刀点应设在工件外部。（ √ ）

2、在加工过程中的有关尺寸形成的尺寸链，称为工艺尺寸链。（ × ）

3、尺寸链按其功能可分为设计尺寸链和工艺尺寸链。（ √ ）

4、尺寸链中封闭环的基本尺寸，是其它各组成环基本尺寸的代数差。（ × ）

5、轮廓加工完成时，应在刀具离开工件之前取消刀补。（ × ）

6、立铣刀铣削平面轮廓时，铣刀应沿工件轮廓的切向切入，法向切出。（ × ）

7、机床坐标系和工件坐标系之间的联系是通过回参考点来实现的。（×）

8、设计基准和定位基准重合时，不存在基准不重合误差。（ √ ）

9、一般情况下，减小进给量，可有效地减小表面粗糙度（ √ ）。

三、简答题

1、什么叫工序和工步？划分工序和工步的依据是什么？ 3 答：一个或一组工人，在一个工作地对一个或同时对几个工件所连续完成的那一部分工艺过程，称为工序。划分工序的依据是工作地是否发生变化和工作是否连续。

在加工表面（或装配时连接面）和加工（或装配）工具不变的情况下，所连续完成的那一部分工序内容，称为工步。划分工步的依据是加工表面和工具是否变化。

2、数控机床上加工的零件，一般按什么原则划分工序？如何划分？

答：一般按工序集中原则划分工序，划分方法如下。

① 按所用刀具划分 以同一把刀具完成的那一部分工艺过程为一道工序。

② 按安装次数划分 以一次安装完成的那一部分工艺过程为一道工序。

③ 按粗、精加工划分 即粗加工中完成的那一部分工艺过程为一道工序，精加工中完成的那一部分工艺过程为一道工序。

④ 按加工部位划分 即以完成相同型面的那一部分工艺过程为一道工序。

3、划分加工阶段的目的是什么？

答：划分加工阶段的目的在于：

① 保证加工质量

② 合理使用设备

③ 便于及时发现毛坯缺陷

④ 便于安排热处理工序

4、什么是对刀点？对刀点位置确定的原则有哪些？

答：“对刀点”是数控加工时刀具相对零件运动的起点，又称“起刀点”，也就是程序运行的起点。对刀点选定后，便确定了机床坐标系和零件坐标系之间的相互位置关系。

对刀点选择的原则，主要是考虑对刀点在机床上对刀方便、便于观察和检测，编程时便于数学处理和有利于简化编程。对刀点可选在零件或夹具上。为提高零件的加工精度，减少对刀误差，对刀点应尽量选在零件的设计基准或工艺基准上。

6、切削加工顺序安排的原则是什么？

答：切削加工工序通常按下列原则安排顺序。

① 基面先行原则

② 先粗后精原则

③ 先主后次原则

④ 先面后孔原则

第2章 数控机床刀具的选择

一、单项选择题

1、切削刃形状复杂的刀具宜采用（ D ）材料制造较合适。

（A）硬质合金 （B）人造金刚石 （C）陶瓷 （D）高速钢

2、刀具切削部分材料的硬度要高于被加工材料的硬度，其常温硬度应在（ C ）。 （A）HRC45－50间 （B）HRC50－60间 （C）HRC60以上

3、数控机床一般采用机夹可转位刀具，与普通刀具相比机夹可转位刀具有很多特点，但（ A ）不是机夹可转位刀具的特点。

（A）刀具要经常进行重新刃磨

（B）刀片和刀具几何参数和切削参数的规范化、典型化

（C）刀片及刀柄高度的通用化、规则化、系列化

（D）刀片或刀具的耐用度及其经济寿命指标的合理化

4、YG类硬质合金主要用于加工（A）材料

（A）铸铁和有色金属 （B）合金钢 （C）不锈钢和高硬度钢 （D）工具钢和淬火钢

5、下列那种刀具材料硬度最高（ A ）

（A）金刚石 （B）硬质合金 （C）高速钢 （D）陶瓷

6、刀具材料在高温下能够保持较高硬度的性能称为（ B ）。

（A）硬度 （B）红硬性 （C）耐磨性 （D）韧性和硬度

7、HRC表示（ D ）。

（A）布氏硬度 （B）硬度 （C）维氏硬度 （D）洛氏硬度

8、JT/BT/ST刀柄柄部锥度为（ A ）。

（A）7：24； （B）1：10； （C）1：5； （D）1：12

9、HSK刀柄柄部锥度为（ B ）。

（A）7：24； （B）1：10； （C）1：5； （D）1：12

10、金刚石刀具与铁元素的亲和力强，通常不能用于加工（ B ）。

（A）有色金属； （B）黑色金属；（C）非金属； （D）陶瓷制品

11、机夹可转位刀片的ISO代码是由（ C ）位字符串组成的。

（A）8 （B）9 （C）10 （D）13

二、判断题（正确的打√，错误的打×）

1、YT类硬质合金中，含钴量多，承受冲击性能好，适合粗加工。（ √ ）

2、可转位式车刀用钝后，只需要将刀片转过一个位置，即可使新的刀刃投入切削。当几个刀刃都用钝后，更换新刀片。（ √ ）

3、在高温下，刀具切削部分必须具有足够的硬度，这种在高温下仍具有较高硬度的性质称为红硬性。（ √ ）

4、YG类硬质合金主要用于加工铸铁、有色金属及非金属材料。（ × ）

5、金刚石刀具主要用于加工各种有色金属、非金属及黑色金属。（ × ）

6、高速钢与硬质合金相比，具有硬度较高，红硬性和耐磨性较好等优点。（ × ）

7、硬质合金按其化学成分和使用特性可分为钨钴类（YG）、钨钛钴类（YT）、钨钛钽钴类（YW）、碳化钛基类（YN）四类。（ √ ） 5 8、高速钢车刀的韧性虽然比硬质合金高，但不能用于高速切削。（ √ ）

9、JT/BT/ST刀柄的定心精度比HSK刀柄高。（ × ）

三、简答题

1、可转位刀具有哪些优点？

2、镗铣类工具系统的结构形式分哪两类？各有何特点？

补充 数控加工中工件的定位与装夹

一、单项选择题

1、过定位是指定位时，工件的同一（ B）被多个定位元件重复限制的定位方式。

（A）平面 （B）自由度 （C）圆柱面 （D）方向

2、若工件采取一面两销定位，限制的自由度数目为（ A ）

（A）六个 （B）二个 （C）三个 （D）四个

3、在磨一个轴套时，先以内孔为基准磨外圆，再以外圆为基准磨内孔，这是遵循（ D ）的原则。

（A）基准重合 （B）基准统一 （C）自为基准 （D）互为基准

4、采用短圆柱芯轴定位，可限制（ A ）个自由度。

（A）二 （B）三 （C）四 （D）一

5、在下列内容中，不属于工艺基准的是（ D ）。

（A）定位基准 （B）测量基准 （C）装配基准 （D）设计基准
