教 师 授 课 教 案
课程名称： 地形测量 2005年至2006年第二学期 第 40次课
班 级： 编制日期：20 06 年 月 日
教学单元（章节）: 第九章 大比例尺地形图的测绘
§9－1测图前的准备工作
§9－2测量碎部点平面位置的基本方法
§9－3地形测图方法
目的要求：
1．了解碎部点平面位置的测量方法。
2．掌握坐标方格网的绘制方法、掌握控制点的展绘方法。
3．掌握经纬仪测绘法。
知识要点：
1．测图前的准备工作。
2．经纬仪测绘法测绘地形图的方法和步骤。
技能要点：
1．展绘控制点。
2．碎部点的选择。
教学步骤：
讲授——图片展示——提问式讨论——讲授——作业布置
课件、图片、讲授
作业布置情况：
测图前的准备工作有哪些？
如何展绘控制点？怎样检查展点的正确性？
地形测图时，应怎样选择地物点和地貌点？
测量碎部点平面位置的方法有哪些?都在什么情况下使用？
5．地形图测绘的方法有哪些
教 学 内 容 板书或旁注
第九章 大比例尺地形图的测绘
第一节 测图前的准备工作
一、收集资料
测图前，需要收集测区内所有控制点的成果资料、测图规范、地形图图式，需要做好测区中地形图的分幅及编号。
二、仪器设备的准备
测图前，需要准备仪器设备，对测图使用的仪器，应进行检验、校正。测图的图纸，目前一般使用聚酯薄膜，它具有伸缩性小、透明度好、不怕潮湿、牢固耐用、便于保存和可以洗涤的优点。
三、绘制坐标格网
绘制的方法有：对角线法绘制；坐标仪或坐标网格尺等专用工具绘制。
对角线法绘制坐标方格网，如图所示，先用直尺在图纸上画两条对角线，对角线的交点为M，从M点起沿四个对角方向分别量取相等的长度，得A、B、C、D四点，依次用直线连接各点，得矩形ABCD。从A、D点起，各沿AB、DC方向作10cm分点，再从A、B点起，各沿AD、BC方向作10cm分点，然后横、竖方向连接各对应分点，并将方格补齐或擦去多余部分，即得方格网。
测量学(乙) 第九章 地形图的测绘
第九章 地形图的测绘
使用测绘仪器测绘地形图的工作称为地形测图。测绘地形图实际上是根据所展绘的控制点，测定其临近的地物、地貌点的平面位置与高程，并将它们表示在图上。
大比例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。也可用航空摄影测量或数字测图。
成图方法 中比例尺地形图——航空摄影测量或根据大比例尺地形图编绘成图。
小比例尺地形图——根据大中比例尺地形图和其他资料编绘成图。
§9.1 测图的准备工作
一、图纸准备
目前通常使用厚度为0.07mm～0.1mm，伸缩率小于0.2%的聚酯薄膜测图。
二、绘制坐标格网
目前通常采用绘有坐标格网（10cm×10cm）的聚脂薄膜图纸，一般不再需要人工绘制坐标方格网。如果需要手工绘制坐标格网，可采用对角线法和坐标格网尺法。
三、展绘控制点
根据地形图的分幅及编号，先在图上注明格网线坐标，然后根据控制点坐标值将控制点展绘在图上。然后检查精度合格（在图上不超过0.3mm）后，在其右侧标上点号与高程。26.4711号点注成：如。
测量学(乙) 第九章 地形图的测绘
§9.2 碎部点的选择
地物、地貌的特征点称为碎部点，也称为地形点。测定地物、地貌的特征点的工作称为碎部测量。
一、碎部点的选择
1.地物点的选择
选择能反映地物平面形状的特征点，如房屋的墙角点、道路的交叉口与转折点、河流的转弯处、以及独立地物的中心点等。
当建（构）筑物轮廓凹凸部分在1：500比例尺图上小于1mm或其它比例尺图上小于0.5mm时，可以直线连接。
对于一排电杆，可只测出起点、终点的中心位置，其它电杆的位置可按量得的间距在连线上插绘。
龙源期刊网

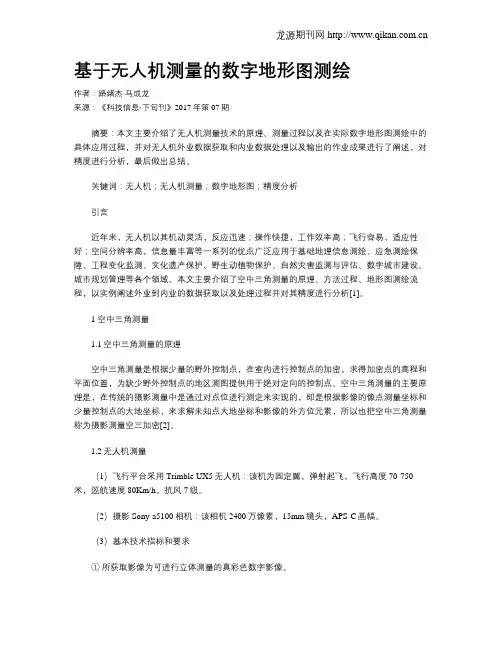

基于无人机测量的数字地形图测绘
作者：路绪杰 马成龙
来源：《科技信息·下旬刊》2017年第07期
摘要：本文主要介绍了无人机测量技术的原理、测量过程以及在实际数字地形图测绘中的具体应用过程，并对无人机外业数据获取和内业数据处理以及输出的作业成果进行了阐述，对精度进行分析，最后做出总结。
关键词：无人机；无人机测量；数字地形图；精度分析
引言
近年来，无人机以其机动灵活，反应迅速；操作快捷，工作效率高；飞行容易，适应性好；空间分辨率高，信息量丰富等一系列的优点广泛应用于基础地理信息测绘、应急测绘保障、工程变化监测、文化遗产保护、野生动植物保护、自然灾害监测与评估、数字城市建设、城市规划管理等各个领域。本文主要介绍了空中三角测量的原理、方法过程、地形图测绘流程，以实例阐述外业到内业的数据获取以及处理过程并对其精度进行分析[1]。
1 空中三角测量
1.1空中三角测量的原理
空中三角测量是根据少量的野外控制点，在室内进行控制点的加密，求得加密点的高程和平面位置，为缺少野外控制点的地区测图提供用于绝对定向的控制点。空中三角测量的主要原理是，在传统的摄影测量中是通过对点位进行测定来实现的，即是根据影像的像点测量坐标和少量控制点的大地坐标，来求解未知点大地坐标和影像的外方位元素，所以也把空中三角测量称为摄影测量空三加密[2]。
1.2无人机测量
（1）飞行平台采用Trimble UX5无人机：该机为固定翼，弹射起飞，飞行高度70-750米，巡航速度80Km/h，抗风7级。
（2）摄影Sony-a5100相机：该相机2400万像素，15mm镜头，APS-C画幅。
（3）基本技术指标和要求
① 所获取影像为可进行立体测量的真彩色数字影像。 龙源期刊网

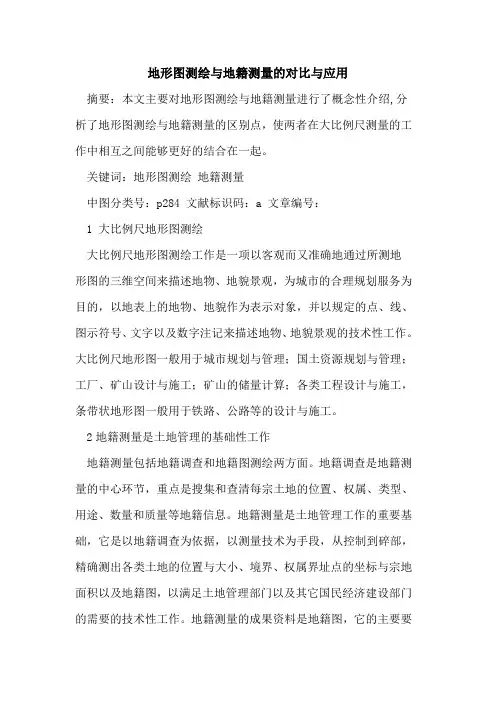

地形图测绘与地籍测量的对比与应用
摘要：本文主要对地形图测绘与地籍测量进行了概念性介绍,分析了地形图测绘与地籍测量的区别点，使两者在大比例尺测量的工作中相互之间能够更好的结合在一起。
关键词：地形图测绘 地籍测量
中图分类号：p284 文献标识码：a 文章编号：
1 大比例尺地形图测绘
大比例尺地形图测绘工作是一项以客观而又准确地通过所测地形图的三维空间来描述地物、地貌景观，为城市的合理规划服务为目的，以地表上的地物、地貌作为表示对象，并以规定的点、线、图示符号、文字以及数字注记来描述地物、地貌景观的技术性工作。大比例尺地形图一般用于城市规划与管理；国土资源规划与管理；工厂、矿山设计与施工；矿山的储量计算；各类工程设计与施工，条带状地形图一般用于铁路、公路等的设计与施工。
2地籍测量是土地管理的基础性工作
地籍测量包括地籍调查和地籍图测绘两方面。地籍调查是地籍测量的中心环节，重点是搜集和查清每宗土地的位置、权属、类型、用途、数量和质量等地籍信息。地籍测量是土地管理工作的重要基础，它是以地籍调查为依据，以测量技术为手段，从控制到碎部，精确测出各类土地的位置与大小、境界、权属界址点的坐标与宗地面积以及地籍图，以满足土地管理部门以及其它国民经济建设部门的需要的技术性工作。地籍测量的成果资料是地籍图，它的主要要素是宗地的权属界线，这些界线有的是可见的线状地物，也有的是不可见的点位连线等。地籍测量是土地管理的基础性工作，他的作用主要体现在地籍测量成果、资料的使用功能上，地籍测量成果、资料在土地管理和土地科学利用方面具有法律性、经济型、社会性和地理性作用。
3大比例尺地形图测绘与地籍测量的共同点
大比例尺地形图测绘与地籍测量都是涉及图形的测绘，因此在图形测绘的工作过程中，存在着许多共同点：
（1）测图成果都是大比例尺
（2）依据的基础理论相同
大比例尺地形图测绘和地籍图测量都是通过使用测量仪器量测角度、距离、高程，并依据测量学的基础理论和技术方法来确定地面界址点活地物特征点的平面位置。
