各种螺丝代号及其图片大全

PA--圆头尖脚螺丝

PB--圆头平脚螺丝

PT--圆头介脚螺丝

BA—大头尖脚螺丝

BT--平脚介脚螺丝

KA--平头尖脚螺丝

KB--平头平脚螺丝

KT--平头介脚螺丝

PWA/ WA--带介子尖脚螺丝

PWB /WB--带介子平脚螺丝

PWT/ WT--带介子介脚螺丝

PM--圆头机牙螺丝

KM--平头平脚机牙螺丝

最佳答案

P是盘头

A是尖头

B是平头的

M是机牙

所以pa就是盘头尖牙螺丝

pb就是盘头平脚螺丝，这两个看螺丝螺纹末端就好了，一个尖一个平很容易分

pm的话应该是盘头机牙螺丝

圆头自攻螺丝PA

◆圆头平尾自攻螺丝PB ◆圆头割尾自攻螺丝PT

◆圆头带介自攻螺丝PWA

◆圆头带介平尾自攻PWB

◆圆头带介割尾自攻PWT

◆沉头自攻螺丝KA

◆沉头平尾自攻螺丝KB

◆沉头割尾自攻螺丝KT

◆半沉头自攻螺丝OA

◆大头自攻螺丝BA

◆大头平尾自攻螺丝BB

◆大扁头自攻螺丝TA

◆大扁头平尾自攻螺丝TB

◆大扁头割尾自攻螺丝TT

◆薄头自攻螺丝CA

◆薄头平尾自攻螺丝CB

◆杯头内六角自攻HA

◆干壁钉/墙板钉/纤维钉

机丝类:::

◆圆头机牙螺丝PM

◆圆头带介机牙螺丝PWM

◆大扁头机牙螺丝TM

◆沉头机牙螺丝KM

◆半沉头机牙螺丝OM

◆大头机牙螺丝BM

◆薄头机牙螺丝CM

◆杯头机牙螺栓HM

各种螺丝代号及其图片

圆头带介平尾自攻

PWB

大扁头自攻螺丝TA

半沉头自攻螺丝OA

沉头割尾自攻螺丝KT

沉头平尾自攻螺丝KB

烤漆螺丝

圆头带介割尾自攻

PWT

沉头机牙螺丝KM

半沉头机牙螺丝OM

圆头带介机牙螺丝

PWM

大头平尾自攻螺丝BB

圆头带介自攻螺丝

PWA

圆头平尾自攻螺丝PB

圆头割尾自攻螺丝PT

手机螺丝/钟表螺丝/

微型螺丝/精密螺丝/

小螺丝

手拧螺丝

万能角铁螺丝/马车

螺丝

木螺丝/快牙/木牙

纤维板钉

沉头自攻螺丝KA

杯头内六角自攻HA

马车螺丝

电脑螺丝

大头自攻螺丝BA

大头机牙螺丝BM

大扁头机牙螺丝TM

圆头机牙螺丝PM

十字槽大扁头自攻螺

丝/BA

干壁钉/墙板钉/纤维

钉

薄头机牙螺丝CM

薄头自攻螺丝CA

大扁头平尾自攻螺丝

TB

薄头平尾自攻螺丝CB

木牙/快牙螺丝

外六角自攻螺丝

外六角机牙螺丝

杯头内六角自攻HA

十字槽盘头自攻螺丝

/PA

十字槽盘头螺丝/PM

十字槽喇叭头快牙自

攻/FA

十一字槽半圆头机丝

牙螺丝/TM

干壁钉

十字槽沉头机丝牙螺

丝/FM

组合螺钉/带介子螺

钉

杯头内六角机牙螺钉

内六角半圆头机丝牙

螺丝

家具螺丝

杯头内六角自攻螺丝

四爪螺母/三角钉/四

角钉

钻尾自转螺丝

铜螺帽/螺母

牙接/牙管

直通内外牙螺帽/螺

母

音箱螺丝/音响螺丝/

电器螺丝

圆头自攻牙/PA

台阶螺丝

钻尾自攻螺丝

台阶螺丝

带垫片组合螺丝

双头牙

拉母

螺帽/螺母

半空芯铆钉系列

紧定螺丝

内六角组合螺丝

/HB/HM

自锁放松螺帽/螺母

吊环/T杆

各种平垫

螺栓

盖形螺帽/螺母

非标螺丝/台阶螺丝

彩色开花铆钉

铜螺母/预埋/镶嵌螺

母

蝶形螺丝

接线端子/插脚/插针

环保/烤漆螺丝

外六角非标件

羊眼

柱轴类

杯头螺栓

双头牙自攻螺丝/把

手螺丝/家具螺丝

预埋螺母/塑胶镶嵌

螺/滚花铜螺母

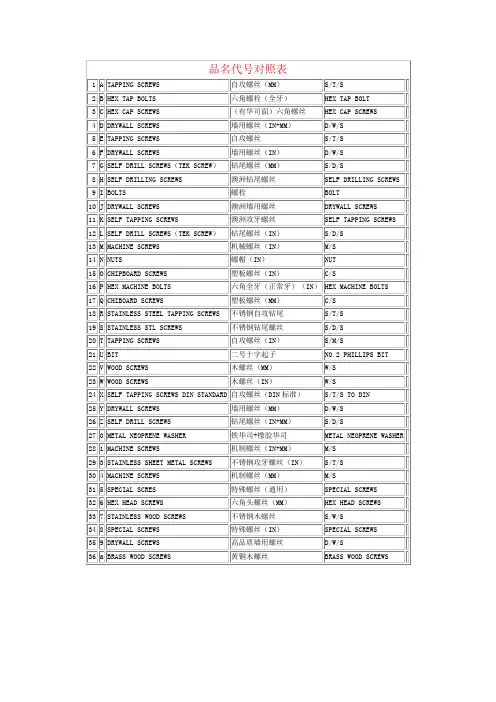

品名代号对照表

1 A TAPPING SCREWS 自攻螺丝（MM） S/T/S

2 B HEX TAP BOLTS 六角螺栓（全牙） HEX TAP BOLT

3 C HEX CAP SCREWS （有华司面）六角螺丝 HEX CAP SCREWS

4 D DRYWALL SCREWS 墙用螺丝（IN+MM） D/W/S

5 E TAPPING SCREWS 自攻螺丝 S/T/S

6 F DRYWALL SCREWS 墙用螺丝（IN） D/W/S

7 G SELF DRILL SCREWS（TEK SCREW） 钻尾螺丝（MM） S/D/S

8 H SELF DRILLING SCREWS 澳洲钻尾螺丝 SELF DRILLING SCREWS

9 I BOLTS 螺栓 BOLT

10 J DRYWALL SCREWS 澳洲墙用螺丝 DRYWALL SCREWS

11 K SELF TAPPING SCREWS 澳洲攻牙螺丝 SELF TAPPING SCREWS

12 L SELF DRILL SCREWS（TEK SCREW） 钻尾螺丝（IN） S/D/S

13 M MACHINE SCREWS 机械螺丝（IN） M/S

14 N NUTS 螺帽（IN） NUT

15 O CHIPBOARD SCREWS 塑板螺丝（IN） C/S

16 P HEX MACHINE BOLTS 六角全牙（正常牙）（IN） HEX MACHINE BOLTS

17 Q CHIBOARD SCREWS 塑板螺丝（MM） C/S

18 R STAINLESS STEEL TAPPING SCREWS 不锈钢自攻钻尾 S/T/S

19 S STAINLESS STL SCREWS 不锈钢钻尾螺丝 S/D/S

20 T TAPPING SCREWS 自攻螺丝（IN） S/M/S

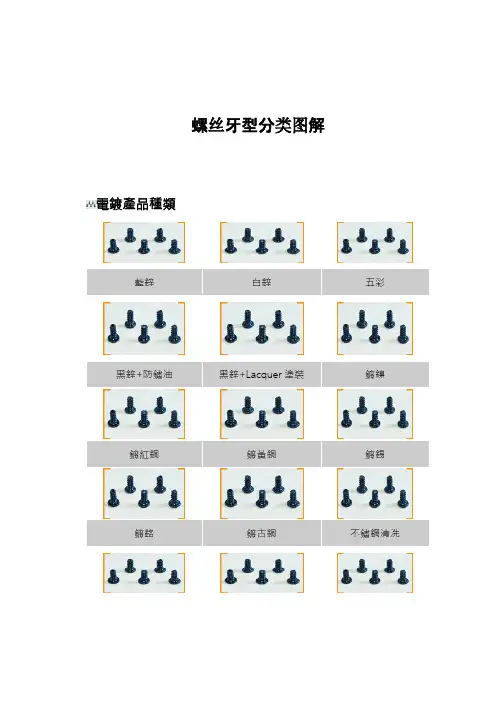

螺丝牙型分类图解

電鍍產品種類

藍鋅白鋅五彩

黑鋅+防鏽油黑鋅+Lacquer塗裝鍍鎳

鍍紅銅鍍黃銅鍍錫

鍍鉻鍍古銅不鏽鋼清洗■基本頭型

P 頭B 頭V 頭R 頭T 頭O 頭

C 頭F 頭I 頭

喇叭頭H 頭IP 頭

■基本槽型

十字槽十一槽一字槽

梅花槽內六角槽米字槽

精密機械牙小螺絲

*種類

1.精密小螺絲 ( 1.4 <= d < 2.6 ) 2.特殊極微小螺絲 ( d < 1.4 ) .*頭型

*

螺絲公差

1. 精密小螺絲 ( 1.4 <= d < 2.6 )外 徑有效徑公稱直徑螺 距最 小最 大最 小最 大

M1.40.31.3201.4001.1351.205

M1.60.351.4961.6001.2911.373

M1.70.351.6101.7001.3931.473

M2.00.41.8902.0001.6601.740

M2.30.42.1902.3001.9602.040

M2.50.452.3802.5002.1182.208

M2.60.452.4802.6002.2182.308

2. 特殊極微小螺絲 ( d < 1.4 )

外 徑長 度公稱直徑螺 距標准尺寸公 差範圍公差0.60.150.600.8~60.70.1750.700.8~7

0.80.20.800.8~8

0.90.2250.900.8~9

1.00.251.000~0.05

0.8~100~0.15

1.20.251.200~0.061.5~1.00~0.2

精密自攻牙小螺絲

1. S Type外 徑先端部推撥長度

CDd1E公稱直徑螺距

最小最大最小最大最小最大最小最大

1.40.31.371.431.311.370.811.010.601.10

1.60.351.571.631.501.560.931.150.751.25

1.70.351.671.731.601.661.051.250.751.25

2.00.41.962.041.881.961.281.481.001.50
