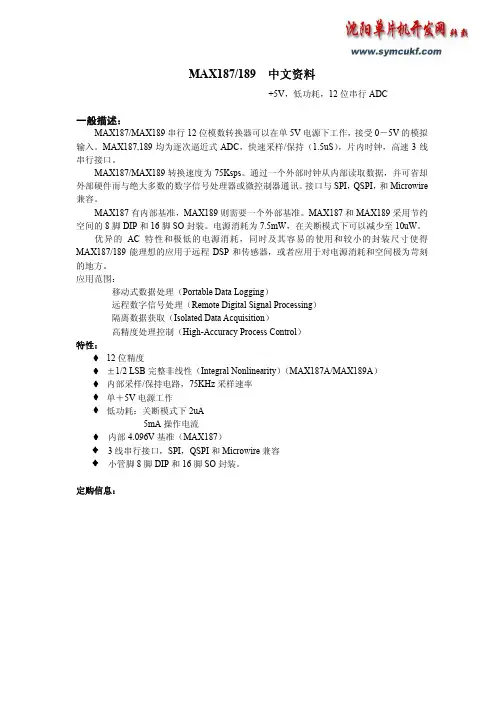

MAX187/189 中文资料
+5V，低功耗，12位串行ADC
一般描述：
MAX187/MAX189串行12位模数转换器可以在单5V电源下工作，接受0－5V的模拟
输入。MAX187,189均为逐次逼近式ADC，快速采样/保持（1.5uS），片内时钟，高速3线
串行接口。
MAX187/MAX189转换速度为75Ksps。通过一个外部时钟从内部读取数据，并可省却
外部硬件而与绝大多数的数字信号处理器或微控制器通讯。接口与SPI，QSPI，和Microwire
兼容。
MAX187有内部基准，MAX189则需要一个外部基准。MAX187和MAX189采用节约
空间的8脚DIP和16脚SO封装。电源消耗为7.5mW，在关断模式下可以减少至10uW。
优异的AC特性和极低的电源消耗，同时及其容易的使用和较小的封装尺寸使得
MAX187/189能理想的应用于远程DSP和传感器，或者应用于对电源消耗和空间极为苛刻
的地方。
应用范围：
移动式数据处理（Portable Data Logging）
远程数字信号处理（Remote Digital Signal Processing）
隔离数据获取（Isolated Data Acquisition）
高精度处理控制（High-Accuracy Process Control）
特性：
12位精度
±1/2 LSB完整非线性（Integral Nonlinearity）（MAX187A/MAX189A）
内部采样/保持电路，75KHz采样速率
单＋5V电源工作
低功耗：关断模式下2uA
5mA操作电流
内部4.096V基准（MAX187）
3线串行接口，SPI，QSPI和Microwire兼容
小管脚8脚DIP和16脚SO封装。
定购信息：
功能框图：
管脚配置：
极限指标：
电气特性：
(VDD = +5V ±5%; GND = 0V; unipolar input mode; 75ksps, fCLK = 4.0MHz, external clock (50% duty

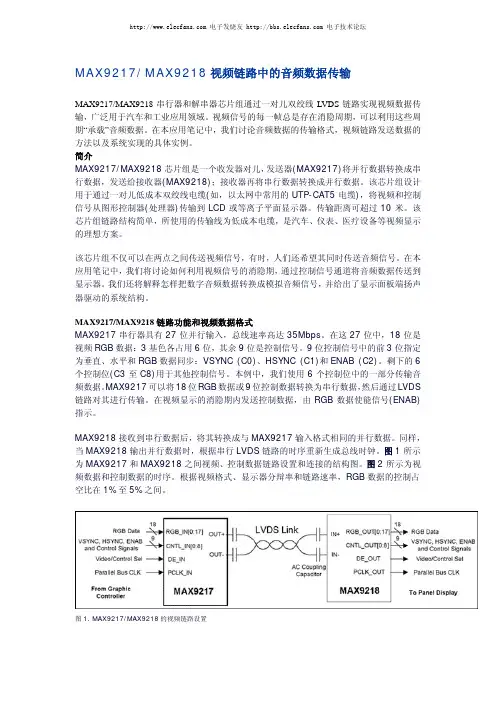

MAX9217/MAX9218视频链路中的音频数据传输
MAX9217/MAX9218串行器和解串器芯片组通过一对儿双绞线LVDS链路实现视频数据传
输，广泛用于汽车和工业应用领域。视频信号的每一帧总是存在消隐周期，可以利用这些周
期“承载”音频数据。在本应用笔记中，我们讨论音频数据的传输格式，视频链路发送数据的
方法以及系统实现的具体实例。
简介 MAX9217/MAX9218芯片组是一个收发器对儿，发送器(MAX9217)将并行数据转换成串
行数据，发送给接收器(MAX9218)；接收器再将串行数据转换成并行数据。该芯片组设计
用于通过一对儿低成本双绞线电缆(如，以太网中常用的UTP-CAT5电缆)，将视频和控制
信号从图形控制器(处理器)传输到LCD或等离子平面显示器。传输距离可超过10米。该
芯片组链路结构简单，所使用的传输线为低成本电缆，是汽车、仪表、医疗设备等视频显示
的理想方案。
该芯片组不仅可以在两点之间传送视频信号，有时，人们还希望其同时传送音频信号。在本
应用笔记中，我们将讨论如何利用视频信号的消隐期，通过控制信号通道将音频数据传送到
显示器。我们还将解释怎样把数字音频数据转换成模拟音频信号，并给出了显示面板端扬声
器驱动的系统结构。
MAX9217/MAX9218链路功能和视频数据格式 MAX9217串行器具有27位并行输入，总线速率高达35Mbps。在这27位中，18位是
视频RGB数据：3基色各占用6位，其余9位是控制信号。9位控制信号中的前3位指定
为垂直、水平和RGB数据同步：VSYNC (C0)、HSYNC (C1)和ENAB (C2)。剩下的6
个控制位(C3至C8)用于其他控制信号。本例中，我们使用6个控制位中的一部分传输音
频数据。MAX9217可以将18位RGB数据或9位控制数据转换为串行数据，然后通过LVDS
链路对其进行传输。在视频显示的消隐期内发送控制数据，由RGB数据使能信号(ENAB)
元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网元器件交易网
ER300THRUER3063 Amp Super FastRecovery Rectifier50 to 600 VoltsFeatures• Superfast recovery times-epitaxial construction• Low forward voltage, high current capability• Hermetically sealed• Low leakage , High surge capabilityMaximum Ratings• Operating Junction Temperature: -55°C to +150°C• Storage Temperature: -55°C to +150°C• Typical Thermal Resistance 20°C/W Junction to ambientMCCCatalogNumberDeviceMarkingMaximumRecurrentPeak ReverseVoltageMaximumRMSVoltageMaximumDCBlockingVoltageER300 ER300 50V 35V 50VER301 ER301 100V 70V 100VER301A ER301A 150V 105V 150VER302 ER302 200V 140V 200VER303 ER303 300V 210V 300VER304 ER304 400V 280V 400VER306 ER306 600V 420V 600VElectrical Characteristics @ 25°C Unless Otherwise SpecifiedAverage ForwardCurrentIF(AV)3 ATA = 55°CPeak Forward SurgeCurrentIFSM 125A 8.3ms, half sineMaximumInstantaneousForward VoltageER300-302 VF 0.95V IFM = 3.0A;TA = 25°CMaximum DCReverse Current AtRated DC BlockingVoltageIR 5µA300µATA = 25°CTA = 125°CMaximum ReverseRecovery TimeTrr 35nsIF=0.5A, IR=1.0A,Irr=0.25ATypical JunctionCapacitanceCJ 35pFMeasured at1.0MHz, VR=4.0V*Pulse Test: Pulse Width 300µsec, Duty Cycle 2% DO-201AD
