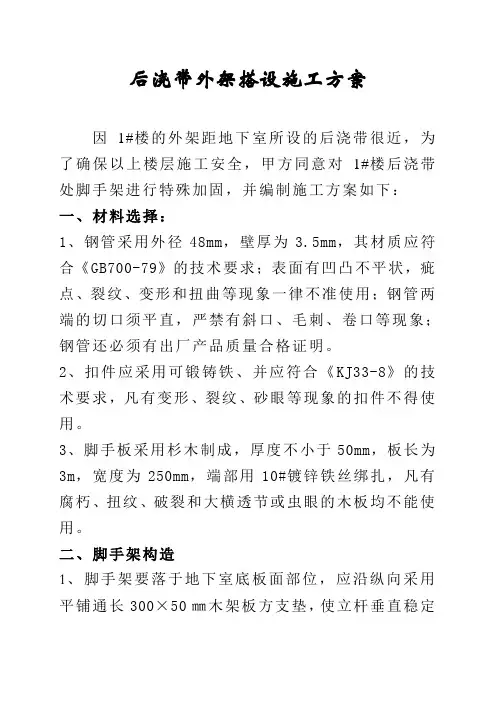

后浇带外架搭设施工方案

因1#楼的外架距地下室所设的后浇带很近，为了确保以上楼层施工安全，甲方同意对1#楼后浇带处脚手架进行特殊加固，并编制施工方案如下：

一、材料选择：

1、钢管采用外径48mm，壁厚为3.5mm，其材质应符合《GB700-79》的技术要求；表面有凹凸不平状，疵点、裂纹、变形和扭曲等现象一律不准使用；钢管两端的切口须平直，严禁有斜口、毛刺、卷口等现象；钢管还必须有出厂产品质量合格证明。

2、扣件应采用可锻铸铁、并应符合《KJ33-8》的技术要求，凡有变形、裂纹、砂眼等现象的扣件不得使用。

3、脚手板采用杉木制成，厚度不小于50mm，板长为3m，宽度为250mm，端部用10#镀锌铁丝绑扎，凡有腐朽、扭纹、破裂和大横透节或虫眼的木板均不能使用。

二、脚手架构造

1、脚手架要落于地下室底板面部位，应沿纵向采用平铺通长300×50㎜木架板方支垫，使立杆垂直稳定在木方上。对于两排立杆不能落于地下室底板的而又靠后浇带部位的脚手架，要从地下室底板上搭设双排脚手架至地下室顶板面下，用顶筒和木方加固，其立杆要与地下室顶板面上的脚手架立杆对齐（如图1，附后）；对于一边落于地下室底板而另一边落于地下室顶板面的脚手架，又紧靠后浇带部位的，要再从地下室底板搭设两排脚手架与落于地下室顶板的另一排脚手架构成一个整体，用顶筒和木方加固，其立杆要与地下室顶板面脚手架的立杆对齐，并用顶筒和木方加固（如图2，附后）。

2、立杆的纵向间距为1.5米，横向间距为1米。立杆接头、相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离不要大于步距的1/3。

3、立杆的垂直偏差不大于架高的1/400~1/600，同时全高要不大于100mm。

三、横杆搭设要求：

1、 脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200㎜处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

2、大横杆的对接扣件，开口应向架子内侧，螺栓要向上，以防雨水进入。 3、 小横杆应贴近立杆布置，用直角扣件与大横杆扣紧，且靠墙端要离开墙面50mm，各杆件相交伸出的端头，均要大于100mm，以防杆件滑脱。

外架搭设合同

发包方： （以下简称甲方）

承包班组代表： （以下简称乙方）

因工作需要，甲方将承包的 工程中的脚手架分项工程委托乙方施工。为了明确相互的责任关系，经甲乙双方共同协商签订本协议。

一、 工程名称

二、 工程地址

三、 承包工作内容：该工作所有通道水平防护架、硬防护外架、剪刀撑、挂密目网水平网以及外架的搭设、楼梯和临边的防护、架体维修、整改，并按外架施工技术交底内容要求施工。

四、 承包方式：人工费单包。

五、 施工职责及管理：

1. 工程工期及管理：

(1) 乙方必须严格按甲方排定的施工时间完成所有工作内容。

(2) 如因特殊原因造成不能作业，工期将顺延（以甲方签证时间为准）。

2. 质量要求及管理：

(1) 质量等级：优良（以甲方施工技术交底验收为准）。

(2) 乙方所有进场人员必须严格执行甲方的各项规章制度及文明施工细则，且无条件接收甲方人员对安全、质量和行政管理的监督、检查，对甲方发现和提出的施工中存在的问题，乙方必须及时进行整改，整改期间所发生的人工费由乙方自理。

(3) 其它工作内容应严格按施工规范进行施工，且必须听从现场工长的工作安排和调配。

3. 安全文明施工要求及管理：

(1) 乙方人员进场时，必须携带身份证，并造具花名册交甲方总工长处备案。乙方所有进场人员必须按照《安全操作规定》及相关安全文明施工管理规定认真执行、落实责任和各项管理措施，加强督促检查，搞好安全生产。

(2) 乙方在施工过程中必须接受甲方相关人员的安全监督和检查，一经发出、发现乙方人员有违反安全操作的现象，给予口头警告，严重者采取现场罚款50-100元，罚款金额在结算中扣除。

长沙美林小镇1#、2#、6#栋工程项目

（第一标段）

外

架

搭

设

施

工

方

案

湖南省建筑工程集团总公司

美林小镇第一期工程项目经理部

二00五年四月 一、概况

本工程位于长沙县星沙镇开元西路北侧，是长沙美林房地产开发有限公司投资兴建的住宅区。本工程主体结构为全现浇钢筋混凝土框架结构，我方承建的第一标段包括1#楼、2#楼、6#楼，总建筑面积为13560.72m2。1#楼共计五层，一层总长53.65m，总宽21.64m，二层以上住宅用房总长53.2m，总宽12.2m，檐口高度为16.2m。2#楼共计五层，一层总长77.85m，总宽21.12m，二层以上住宅用房总长77.85m，总宽13.84m，檐口高度为16.2m。6#楼共计四层，总长82.59m，总宽47.9m，依据地形特征由6户构成台阶形式，檐口高度为15.3m。

本标段工程户型及标高复杂，施工面积大，施工组织难度高，外架搭设总面积8000m2,外墙立面普通外架搭设高度18m。本工程拟采用扣件式钢管脚手架。

二、材料选用要求

（1）钢管杆件：Φ48 × 3.5 焊接管，作为脚手架杆件使用的钢管必须进行防锈处理，弯曲变形以及锈蚀破损的钢管严禁使用。

（2 ）扣件和底座：

扣件和底座应满足《钢管脚手架扣件》（JCJ22一85）要求，扣件表面应进行防锈处理。

（3 ）脚手板

采用3000mm × 250mm × 50mm的竹架板,脚手架外围防护采用安全网满挂。

（4 ）安全网 密目式安全网，每10cm×10cm = 100cm2的面积上，有2000个以上网目，做耐贯穿实验不穿透。

三、施工方法和技术措施

1、外架搭设方法：

根据本工程实际情况和整个工程施工部署，本工程外架采用落地式双排立管脚手架。

外架搭设规范

一、立杆基础设置应符合下列规定：

1、基础应平整夯实，表面应进行混凝土硬化。落地立杆应垂直稳放在金属底座或坚固底板上。

2、立杆下部应设置纵横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上面不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m.靠边坡上方的立杆轴线到边坡的距离不应小于500mm.

3、立杆基础外侧应设置截面不小于200×200mm的排水沟，保持立杆基础不积水，并在外侧800mm宽范围内采用混凝土硬化。

4、外脚手架不宜支设在屋面、雨棚、阳台等处。确因需要，因分别对屋面、雨棚、阳台等部位的结构安全性进行验算，并在专项施工方案中明确。

5、当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖。当必须开挖时，应采取加固措施。

二、立杆搭设应符合下列规定：

1、钢管脚手架底步步距高度不大于2m，其余不大于1.8m，立杆纵距不大于1.8m，横距不大于1.5m.横距宜为0.85m或1.05m.

2、搭设高度超过25m须采用双立杆或缩小间距的方法搭设，双立杆中的副立杆的高度不应低于3步，且不少于6m. 3、底步立杆必须设置纵横向扫地杆，纵向扫地杆宜采用直角扣件固定在距底座上皮不大于200mm的立杆上，横向扫地杆也应用直角扣件固定在纵向扫地杆下方的立杆上。

4、底排立杆、扫地杆、剪刀撑均漆黄黑或红白相间色。

三、杆件设置应符合以下规定：

1、脚手架立杆与纵向水平杆交点处应设置横向水平杆，两端固定在立杆上，确保安全受力。

2、立杆接长除在顶层顶步可采用搭接外，其余各层各步必须采用对接。搭接时搭接长度不小于1m，且不少于三只旋转扣件紧固。

3、在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆。
