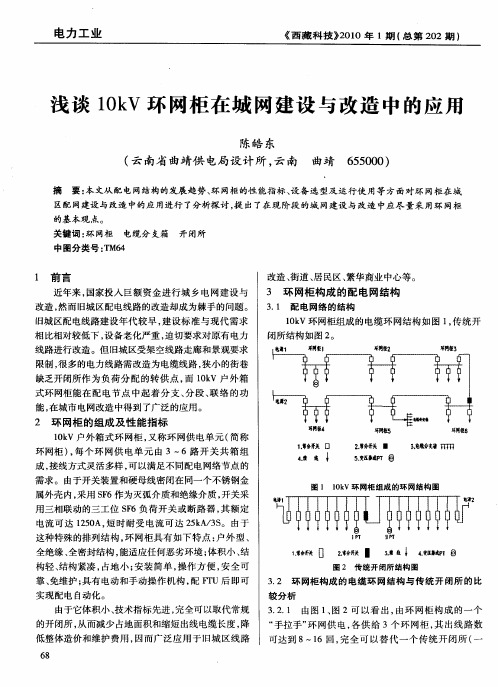

环网柜的发展1前言随着国内城市电网建设与改造的加快，高压进入市区，直接深入负荷中心，环网供电成为解决城市负荷密度增加而呈现的必然结果。
配电电压从以前的380V提升到10kV，进而从l0kV上升到20kV。
《全国供用电规程》规定，凡送电容量超过160kV A，或用电容量超过250kW，则要求上高压。
随着城市高楼大厦的崛起，生活小区的形成以及生产的集团化和规模化，需要高压送电给负荷中心。
有关资料显示，如果将电压从380V提高到万伏级(10kV)，可以减少线路损耗60％，又可减少用铜量及总投资52％，技术效益相当可观。
环网柜属二次配电设备。
二次配电设备是指将高压变压器受电的一次配电设备的电能进行再分配的中压开关设备。
二次配电设备基础元件为负荷开关和限流熔断器，不但经济，而且保护特性好（如限流熔断器保护变压器）。
我国传统二次配电设备是用断路器，不但价格贵，保护性也不好。
改革开放后，从珠江三角洲开始，引进的以负荷开关和熔断器为基础的二次配电设备已日益深入人心。
我国中压断路器与负荷开关(含接触器)比例已由1980年前的10：l，降为2003年的2.1：1，这是我国二次配电设备政策的革命性变化。
但与国外相比，我国断路器与负荷开关之比相去甚远，国外(如德国、日本等)断路器与负荷开关之比为l：5～6，而我国现未达到1：1，要达到1：5～6还要付出巨大努力。
2环网柜发展趋势在城乡电网改造和建设中，推行环网供电，即用电缆、走地下、呈环路，可以减少供电的中断，同时大大减少临时性的故障。
因而，这种环网供电单元(环网柜)应运而生。
环网柜英文叫环网供电单元（RMU），它因城市推行环网供电而问世。
在国外上世纪80年代初就已推出环网柜。
此后世界高压开关制造商纷纷推出自己的环网柜。
今天在中国市场上的环网柜，有国外及合资企业的产品，也有国内研制的产品。
我国目前的中压配电电压为l0kV，近年来，由于电力负荷的急剧增加，尤其城市生活用电和乡镇企业用电迅速增长，10kV配电电压已不能满足城乡经济发展的需要。
环网柜负荷开关和断路器的区别背景简介在电力系统中，环网柜是一种重要的配电设备，负荷开关和断路器是环网柜中常见的组件。
它们在电力配电和保护方面发挥着不可或缺的作用。
环网柜负荷开关环网柜负荷开关是一种用于低压电网的开关设备，主要用于分支供电、故障切换和负荷控制。
它通常由一个可移动的接触器和一个可变电阻器组成，以实现开、关、调节电流的功能。
环网柜负荷开关的主要特点如下：1.使用范围：环网柜负荷开关适用于低压电力系统，并广泛应用于工业、商业和居民建筑等场所。
2.额定电流：环网柜负荷开关的额定电流一般较小，通常在几十安培到数百安培之间。
3.操作方式：环网柜负荷开关通常采用手动操作方式，即由操作人员亲自操作开关的位置来实现开关的动作。
环网柜负荷开关主要用于电路的开关操作和负荷的控制。
它可根据需求进行手动操作，并具有较小的容量。
断路器断路器是一种能够切断电路并在电流过载或短路时自动切断电力的保护设备。
它使用电磁力原理来实现电路的断开。
断路器的主要特点如下：1.使用范围：断路器适用于各种电力系统，包括低压、中压和高压系统。
2.额定电流：断路器的额定电流较大，能够处理数千安培甚至数十千安培的电流。
3.操作方式：断路器通常采用电磁或电动驱动方式，通过电磁力或电动机的动作来实现断开电路。
断路器主要用于电力系统的保护和故障切除。
它能够在电路发生过载或短路时自动切断电流，以防止设备受损或电路故障进一步扩大。
区别与应用场景环网柜负荷开关和断路器在功能和使用范围上存在一些区别，其主要体现在以下几个方面：1.容量差异：环网柜负荷开关的额定电流通常较小，适用于低容量负荷的控制和切换。
断路器的额定电流较大，适用于大容量负荷的保护和控制。
2.断开方式：环网柜负荷开关通常采用手动操作方式，需要人工介入来实现开关的动作。
断路器则采用电磁力或电动驱动方式，能够在电路过载或短路时自动切断电流。
3.使用场景：由于环网柜负荷开关容量较小，适用于低容量负荷的控制，更常见于低压电力系统，如商业和居民建筑等场所。
10kV配电环网柜详解一、环网柜概述1.1什么是环网柜？环网柜是一套将高压开关设备安装在钢板金属柜内或制成组装式间隔环网柜供电单元的电气设备。
其核心部分采用负载开关和熔断器，结构简单，体积小，价格低廉，可以提高电源参数和性能，改善电源.一、环网柜概述1.1什么是环网柜环网柜是一组将高压开关设备安装在钢板金属柜内或制成组装式间隔环网供电单元的电气设备。
其核心部分采用负载开关和熔断器，具有结构简单、体积小、价格低廉、电源参数和性能提高、供电安全等优点。
其实如果按开关柜分类的话，有负荷开关柜、断路器柜、GIS等。
而且没有环网柜。
环网柜是一个常规名称，原指用于环网供电的负荷开关柜。
现在经常被认为是负载开关柜的代名词，不管是用于环网供电。
比如有些线路需要封闭(俗称手拉手)，或者有可能进行负荷割接(将一条线路上的负荷切换到另一条线路上)来实现这些功能，称为环网柜。
所以环网柜是一种可以实现环网供电的交换设备，在环网供电系统中经常使用，所以俗称环网柜，也叫“室外箱式环网柜”和“交换机”。
负荷开关柜可用于环网供电、中压分界室调度和中压终端变电站供电。
不同地区的供电部门对允许负载开关和熔断器保护的变压器规格有不同的要求。
和北京一样，变压器容量不超过1000KVA，深圳可能是1600KVA。
负荷开关柜结构简单，成本低，体积小，大多可以靠墙安装。
一般只有熔断器保护，没有继电保护。
负荷开关柜主母线载流量一般小于等于630A，负荷开关额定分断电流一般小于等于630A(少数达到1700A)，变压器柜(出线柜)额定电流(熔断器)一般不大于125A，高档负荷开关转移电流可达2800A.部分负荷开关设备可配备专用真空断路器、SF6断路器或压缩空气等灭弧方法，短路分断能力接近或达到开关设备水平。
环网柜用于开关变压器的负载电流、短路电流和空载电流，以及一定距离的架空线和电缆线的充电电流，起到控制和保护的作用。
它是环网供电和终端供电的重要开关设备。
环网型高压开关柜和终端型高压开关柜的区别在哪里（文章主推关键词：高压开关柜、高压环网柜、高压开关柜厂家）一、高压开关柜简介高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器、高压操作机构、高压防爆配电装置和高压开关柜等几大类。
比较常见的是10kv高压开关柜，主要分为全绝缘充气柜、环网柜、中置柜、空气绝缘环网柜、固体绝缘环网柜等。
高压开关柜具有架空进出线、电缆进出线、母线联络等功能，主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。
二、环网型高压开关柜和终端型高压开关柜的用途高压配电系统是通过电缆接入外部10kv高压电源，然后从高压进线柜接入，通过高压出线柜分配到对应的变压器上。
对于比较重要的用电负荷，为了确保供电可靠性，往往会采用环形供电系统。
也就是高压主干线形成一个闭合的环形，电源接入环形的一点，使得出线柜左右两侧都可以接入电源，当一侧出现故障时，另一侧可以继续供电。
根据用途的不同，也就产生了环网型高压开关柜简称高压环网柜，以及终端型高压开关柜也就是出线柜。
高压环网柜结构简单，主要以负荷开关为主开关，起到环网配电的作用。
终端型高压开关柜作为出线柜，结构相对复杂。
三、高压开关柜厂家广东紫光电气有限公司位于东莞市茶山镇，是一家有着18年高压开关柜生产经验的高压开关柜厂家。
紫光电气拥有高压环网柜、全绝缘充气柜、高压中置柜生产能力，同时具备固体绝缘环网柜和空气绝缘环网柜生产资质，是一家产品种类齐全的高压开关柜厂家。
紫光电气同时具备电力工程施工资质，承接东莞电力工程安装。
真空负荷开关环网柜一、技术参数项目名称数值额定电压 KV 12 额定频率 HZ50额定绝缘水平1min工频耐受电压 kV对地、相间42真空灭弧室隔离断口48 雷电冲击耐受电压kV对地、相间75真空灭弧室隔离断口85母线额定电流 A 630 额定短路开断电流（真空灭弧室） KA 20 3s额定短时耐受电流 KA 20 额定峰值耐受电流 KA 50 额定关合电流 KA50 开断变压器空载电流 A 16 辅助回路和控制回路 1min 工频耐受电压 kV （方均根值） 2 电气寿命次20000二、技术要求10KV 配电柜1、10KV HXGN17-12高压配电柜配电柜编号柜内主要元件型号及技术参数数量1#(2#)进线+计量柜真空负荷开关红申集团VLBS（H）630A 12KV 1 多功能指示仪表ACR330ELH 100/5A 1 电压互感器JDZ-10 10/0.1KV 0.2 2 电流互感器LZZBJ9-10 0.2/0.5 100/5 2 高压避雷器HY5WS-17/50 3 高压熔断器XRNP-10 0.5A 3 高压带电显示GSN-10Q 11#(2#)变压器柜真空负荷开关红申集团VLBS（H）630A 12KV 1 多功能指示仪表ACR320EL 75/5A 1 电流互感器LZZBJ9-10 0.5 75/5 3 高压避雷器HY5WS-17/50 3 高压熔断器XRNT-10 80A 3 高压带电显示GSN-10Q 1联络柜真空负荷开关红申集团VLBS（H）630A 12KV 1 多功能指示仪表ACR320EL 100/5A 1 电流互感器LZZBJ9-10 0.5 100/5 2母线提升柜高压带电显示GSN-10Q 1 柜体尺寸：600mm（宽）×2200mm（高）×1000mm（深）；三、供货范围10KV高压开关柜HXGN17-12 共十台四、质量保证1、甲方现场安装调试时，乙方技术人员按甲方指定时间到现场免费指导安装和培训。
房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、XGN、2、HXGN、3、JYN、4、KYN柜型号介绍1、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6K V、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
1.1、结构特点（1）XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
（2）XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，1 0KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。
其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。
断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。
隔离开关采用GN30—10旋转式隔离开关系列产品。
2、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。

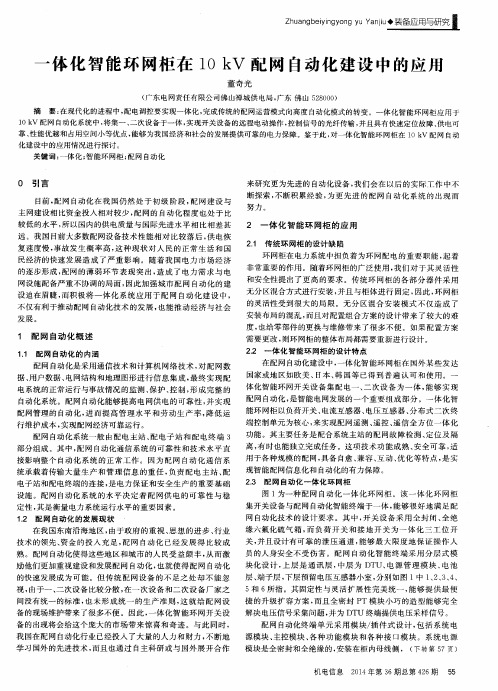

10kV环网柜应用问题及处理措施摘要：10kV环网柜现已经成为城市环网供电的重要节点，其安全运行直接影响着电力企业的供电质量。
环网柜具有结构简单、价格低、体积小、可以提供供电参数和性能、供电安全可靠的优点，因此被广泛应用于供电系统中。
目前10kV环网柜应用中还存在很多问题，因此需要采取有效的措施进行优化，提升供电系统的维护水平。
基于此本文分析了10kV环网柜应用问题及处理措施。
关键词：10kV环网柜；应用问题；处理措施1、10kV环网柜简介1.1、10kV环网柜的构成10kV环网柜是重要的环网供电设备，功能在作为高压开关和实现环网供电，其核心部件是负荷开关和熔断器。
通常情况下，高压开关设备被放置在金属柜内，或者是做成间隔式的环网供电电气设备。
一般而言，每一个环网柜的连接方式是由三到五个电力分配网络节点灵活连接，目的是满足不同电力分配网络节点的供电要求。
10kV环网柜的开关装置和母线被封闭在一个金属外壳里，配备气体负荷开关或者是断路器。
一个独立的10kV环网柜装置由TV单位、计量单位、进线单位等单元构成。
1.2、10kV环网柜的基本特点①10kV环网柜内部各个部件组织紧凑，外柜的体积轻便、重量较少、占地面积小，可以促进土地资源利用效率的提高；②从10kV环网柜的内部构成上看，10kV环网柜采用的是全密封、全绝缘的紧凑结构，适宜室内野外等多种使用环境；③相比于其他电气设备，10kV环网柜的结构紧凑且明确，安装工作轻松简单，使用时操作简单快捷，无形中也降低了后期检修和故障维修的工作量和工作难度；④10kV环网柜设备具有可见端口，有关人员在进行开关操作时，能够快速和准确的确定开关的触碰位置，确保操作人员和维修人员的人身安全。
2、10kV环网柜应用问题以及处理措施2.1、电缆连接引起的故障在实际应用中，我们会经常遇到由于电缆连接而导致的许多问题：1）T型连接头的质量不符合要求，未严格按照不同型号材料的工艺要求制作电缆终端头。
