课程设计报告( 2006-- 2007 年度第 2学期)名称：发电厂变电站课程设计发电厂变电站课程设计 题目：220kv变电所设计院系：电气与电子工程学院班级：电气0403班学号：3118040317学生姓名：刘志学指导教师：李岩松设计周数： 22周成绩：日期：2007年7月日发电厂变电站课程设计任务书班级:电气0403班姓名: 刘志学一、课程设计的目的发电厂变电站课程设计是“电气工程及其自动化专业”重要的实践环节之一。
结合“发电厂电气部分”的授课内容，通过课程设计使学生进一步掌握发电厂或变电所电气主接线的设计方法。
二、课程设计内容1、选择主变压器。
2、拟定主接线方案，并进行技术和经济性比较。
3、短路计算。
4、选择电气设备。
5、绘制电气主接线图。
三、课程设计要求1、每人一题，根据自己的原始资料独立完成，撰写课程设计报告。
2、报告用A4纸，格式要求规范，即 封面+任务书+摘要+目录+正文（分章节来写）+总结+参考资料+计算书。
正文应包括设计的论证分析及全部结果，并尽可能用图表说明问题。
计算书是正文的附录，它给出设计中的全部计算过程。
可参考下面内容要求写正文和计算书。
（1）主变选择主变选择的原则和结果（包括变压器的台数、容量、型号、参数），写入正文。
主变容量选择的计算过程，写入计算书。
（2）主接线设计（写入正文）原始资料分析，拟定2~3个主接线方案，进行技术和经济比较，选择电气主接线方案。
（3）短路电流计算短路计算条件的确定原则和计算结果，写入正文。
短路计算的过程，写入计算书。
（4）选择电气设备各电器设备的选择和校验步骤，最后确定的设备型号，列表显示主要参数的铭牌值和计算值，写入正文。
各电器设备选择和校验的计算过程写入计算书。
（5）绘制主接线图 1张（2#图纸）。
四、验收方式以答辩的形式进行验收。
答辩时每人交一本“发电厂变电站课程设计报告”和主接线图一张，并回答相关问题。
五、参考资料（1）《发电厂电气部分》教材（2）《发电厂电气部分课程设计参考资料》，天津大学黄纯华主编（3）《电力工程电气设计手册》，西北电力设计院编摘要:本设计通过对变电所的设计是我们了解了发电厂变电站设计的基本流程，熟悉了发电厂变电站电气设计的基本方法，巩固了在发电厂电气部分所学的相关知识。

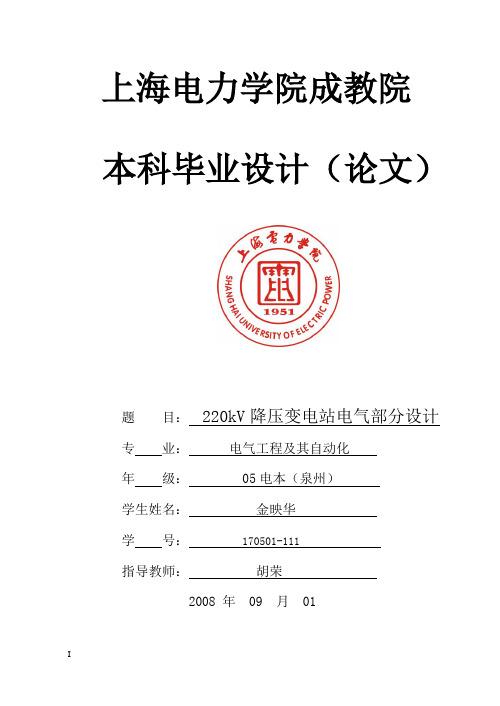

上海电力学院成教院本科毕业设计（论文）题目：220kV降压变电站电气部分设计专业：电气工程及其自动化年级：05电本（泉州）学生姓名：金映华学号：170501-111指导教师：胡荣2008 年09 月01220kV降压变电所（AD变电所）设计220kV降压变电所电气部分设计摘要随着国民经济的快速发展，工业化进程和城镇化建设步伐不断加快,电力的需求量也不断增长。
电网的供电能力和可靠性，对区域社会经济的发展是极为重要的。
变电站是电力系统中不可缺少的一个重要环节，它担负着电能转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用。
变电站的设计必须体现社会主义的技术经济政策，符合安全可靠、技术先进、经济合理和确保质量的要求，在本设计中充分体现了这些要求。
本论文中主要是电气一次部分的设计说明，其内容括：1）变电所电气主接线设计；2）所用电接线设计；3）短路电流计算；4）主要电气设备选型；5）变电所电气总平面布置；6）继电保护的配置根据未来经济发展的要求，变电站设计规模为2×180MVA。
220kV线路 2回；110kV线路8回； 10kV线路13回。
是该变电站是地区重要变电站，对地区负荷有巨大意义。
设计以中华人民共和国国家发展和改革委员颁布的220～500kV变电所设计技术规程（DL-T5218——2005）为标准，以水利电力部西北设计院编制的电力工程电气设计手册一次部分为原则。
设计中的设备的技术参数资料来自设备制造商发布的电子样本和参考文献中的相关资料。
第一章原始资料及分析第一节原始资料第（一）节待建变电站的规模、性质待建变电站为终端变电站,拟定2台变压器，远景规划三台。
本变电站的电压等级分别为220kV、110kV、10kV。
1、系统容量：A系统：S=2000MVA X=0.322、连接方式：A系统与待建变电站D的距离：130km，导线型号：LGJQ-400（以上为双回连接）第（二）节各保护1、变压器主保护时间：0.5秒，后备保护时间：3.5秒2、断路器主保护时间：0.2秒，后备保护时间：4.0秒系统图如下图所示：第（三）节设计原始资料1.电力系统部分(1)与电力系统联接的接线图（示意图）(2)本变电所通过两回220kV 线路与电力系统相连接，并由其供电。
220kv变电站及其综合自动化系统方案设计引言随着电力系统的不断发展和升级，220kV变电站的建设和维护变得越来越重要。
为了提高电力系统的可靠性和安全性，设计一个高效可靠的综合自动化系统方案是至关重要的。
本文将深入研究220kV变电站及其综合自动化系统方案设计，从不同角度探讨其技术原理、设备选型以及实施过程。
一、技术原理1.1 变电站概述220kV变电站是将输送来的高压交流电转换为低压交流或直流供给用户或输送至其他变电站的关键环节。
它由主变压器、断路器、隔离开关、组合电器设备等组成。
综合自动化系统是通过监测和控制各种设备来实现对整个变电站运行状态的实时监测和远程控制。
1.2 综合自动化系统原理综合自动化系统主要包括数据采集与监测子系统、保护与安全子系统以及远程控制与管理子系统。
数据采集与监测子系统通过各种传感器对各个设备的运行状态进行监测，并将数据传输至监测中心。
保护与安全子系统通过断路器、隔离开关等设备对电力系统进行保护，并通过监测中心对各个设备的状态进行实时监测。
远程控制与管理子系统通过远程控制中心对变电站的运行状态进行实时控制和管理，实现对变电站的远程操作。
二、设备选型2.1 数据采集与监测设备数据采集与监测设备是综合自动化系统中至关重要的组成部分。
它包括各种传感器、开关量输入模块、模拟量输入模块等。
传感器可以采集各个设备的温度、湿度、压力等物理量，并将其转化为电信号输入到数据采集模块中。
开关量输入模块可以接收和处理来自断路器、隔离开关等设备的开关信号，以判断其状态。
模拟量输入模块可以接收和处理来自主变压器、断路器等设备的模拟量信号，以判断其运行状态。
2.2 保护与安全设备保护与安全设备是综合自动化系统中用于保护电力系统安全运行的重要组成部分。
它包括断路器、隔离开关、继电保护装置等。
断路器用于对电力系统进行开关操作，以保护电力系统免受过载、短路等故障的影响。
隔离开关用于对电力系统进行分段操作，以便对故障段进行维修和检修。
第一章220KV 变电站电气主接线设计第1.1节原始资料1.1.1变电所规模及其性质：电压等级220/110/35 kv线路回数220kv 本期2回交联电缆（发展1回）110kv 本期4回电缆回路（发展2回）35kv 30回电缆线路，一次配置齐全本站为大型城市变电站2．归算到220kv侧系统参数（SB=100MVA,UB=230KV）近期最大运行方式：正序阻抗X1=0.1334；零序阻抗X0=0.1693近期最大运行方式：正序阻抗X1=0.1445；零序阻抗X0=0.2319远期最大运行方式：正序阻抗X1=0.1139；零序阻抗X0=0.14883．110kv侧负荷情况：本期4回电缆线路最大负荷是160MW 最小负荷是130MW远期6回电缆线路最大负荷是280MW 最小负荷是230MW4．35kv侧负荷情况：（30回电缆线路）远期最大负荷是240MW 最小负荷是180MW近期最大负荷是170MW 最小负荷是100MW5．环境条件：当地年最低温度-24℃，最高温度+35℃，最热月平均最高温度+25℃，海拔高度200m，气象条件一般，非地震多发区，最大负荷利用小时数6500小时。
第1.2节主接线设计本变电站为大型城市终端站。
220VKV为电源侧，110kv侧和35kv侧为负荷侧。
220kv和110kv采用SF6断路器。
220kv 采取双母接线，不加旁路。
110kv 采取双母接线，不加旁路。
35kv 出线30回，采用双母分段。
低压侧采用分列运行，以限制短路电流。
第1.3节电气主接线图第二章主变压器选择和负荷率计算第2.1节原始资料1．110kv侧负荷情况：本期4回电缆线路最大负荷是 160MW 最小负荷是130MW远期6回电缆线路最大负荷是280MW 最小负荷是 230MW 2．35kv侧负荷情况：（30回电缆线路）远期最大负荷是240MW 最小负荷是 180MW近期最大负荷是170MW 最小负荷是 100MW3．由本期负荷确定主变压器容量。
变电站课程设计220一、教学目标本课程的学习目标主要包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握220千伏变电站的基本构成、工作原理和运行维护方法；技能目标要求学生能够运用所学知识对变电站进行初步的分析和评价；情感态度价值观目标要求学生树立安全第一的意识，增强环境保护的观念。
二、教学内容教学内容主要包括220千伏变电站的基本构成、工作原理、运行维护方法、安全防护措施和环境保护等方面的知识。
具体包括：1. 220千伏变电站的概述；2. 变电站的主要设备及其功能；3. 变电站的运行维护方法；4. 变电站的安全防护措施；5. 变电站的环境保护。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
在讲授基本概念和原理时，主要采用讲授法；在分析案例和进行实验时，主要采用讨论法和实验法。
四、教学资源教学资源包括教材、参考书、多媒体资料、实验设备等。
教材和参考书将用于引导学生自主学习；多媒体资料将用于辅助讲解和展示；实验设备将用于学生的实践操作。
这些教学资源都将根据教学内容和教学方法的需要进行选择和准备，以支持教学的实施和丰富学生的学习体验。
五、教学评估教学评估将采用多元化的方式进行，以全面反映学生的学习成果。
主要包括以下几个方面：1. 平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解能力；2. 作业：布置与课程内容相关的作业，评估学生的知识掌握和应用能力；3. 考试：定期进行考试，以评估学生的知识水平和应用能力。
评估方式将力求客观、公正，以激发学生的学习积极性和进步。
六、教学安排教学安排将根据课程目标和教学内容进行设计，确保在有限的时间内完成教学任务。
教学进度将合理分配，充分考虑学生的实际情况和需要。
教学时间将安排在学生较为清醒的时间段，以提高教学效果。
同时，教学地点将选择安静、舒适的教室，以创造良好的学习环境。
引言随着我国某地区工农业生产的迅速发展，电力系统的发展和负荷的增长，电力网容量的增大，电压等级和综合自动化水平也不断提高，该地原有变电所设备陈旧，占地较大，自动化程度不高，为满足该地区经济的持续发展和人民生活的需要，电网正在进行大规模的改造，对变电所的设计提出了更高、更新的要求。
本设计是针对地区变电站的要求来进行配置的，它主要包括了四大部分，分别为电气主接线、短路电流的计算、电气设备的选择、配电装置。
其中重点介绍了短路电流的计算和电气设备的选择，从不同的短路情况进行分析和计算，对不同的短路参数来进行不同种类设备的选。
内容全面简要，结构层次清晰，易于建立现代220KV变电站大量电气设备的各个环节的局部概念及其相互联系的总体概念，并对该设计进行了理论分析，在理论上证实了变电站实际可行性，其效果达到了设计所预期的要求。
本设计在进行过程中得到了赵宇红老师许多宝贵的意见以及广大同学的帮助和提点，设计者在此表示忠心的感谢！由于设计者的水平有限，本设计中难免存在一些缺点和错误，希望广大读者给予指正。
1 电气主接线1.1 电气主接线依据电气主接线设计是以设计任务为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、实用、经济、美观的原则。
主接线应满足可靠性、灵活性和经济性三项基本要求。
a、可靠性：安全可靠是电力生产的首要任务，保证供电可靠和电能质量是对主接线最基本要求，而且也是电力生产和分配的首要要求。
主接线可靠性的具体要求：（1）断路器检修时，不宜影响对系统的供电；（2）断路器或母线故障以及母线检修时，尽量减少停运的回路数和停运时间，并要求保证对一级负荷全部和大部分二级负荷的供电；（3）尽量避免变电所全部停运的可靠性。
b、灵活性：主接线应满足在调度、检修及扩建时的灵活性。
220KV变电所设计摘要：本设计论述了电力系统工程中220KV变电站部分电气设计（一次部分）的全过程。
通过对变电站的主接线设计，站用电接线设计，短路电流计算，电气设备动、热稳定校验，主要电气设备型号及参数的确定，运行方式分析，防雷及过电压保护装置的设计，电气总平面图设计，较为详细地完成了电力系统中变电站设计。
限于时间要求及设计能力，本设计对变电站二次部分未进行设计，有待以后进行进一步学习与完善。
关键词：变电站；主接线；短路电流；动稳定校验，热稳定校验目录引言 (2)1系统与负荷资料分析 (3)1.1 性质和目的 (3)1.2 变电站概况 (3)2电气主接线 (3)2.1主接线方案的选择 (3)2.2主变压器的选择与计算 (8)2.3厂用电接线方式的选择 (11)2.4主接线中的设备配置的一般规则 (12)3短路电流的计算 (13)3.1短路计算的一般规则 (13)3.2短路电流的计算 (13)3.3短路电流计算表 (13)4电气设备的选择 (15)4.1电气设备选择的一般规则 (15)4.2电气选择的条件 (15)4.3电气设备的选择 (17)4.4电气设备选择的结果表 (19)5配电装置 (21)5.1配电装置选择的一般原则 (22)5.2配电装置的选择及依据 (22)结束语 (23)参考文献 (23)附录Ⅰ: 短路计算 (24)附录Ⅱ: 电气设备的校验 (28)附录Ⅲ: 主接线总图 (37)引言电力系统是将各种发电、变电、输电、供电的电气设备连接在一起而组成的整体。
电力系统的发展程度和技术水准已经成为各国经济发展水平的标志之一。
《发电厂电气部分》作为电力专业的一门主要课程, 主要包括课堂讲学、课程设计、生产实习三个主要部分。
课堂讲学着重叙述发电、变电和输电的电气主系统的构成、设计和运行的基本理论和计算方法，相应地介绍主要电气设备的原理和性能。
在完成了理论的学习的基础上，为了进一步加深对理论的理解，进行了本次课程设计。
220k V变电站设计引言发电厂及电力系统的毕业设计是培养学生综合运用所学理论知识，独立分析和解决工程实际问题的初步能力的一个重要环节。
本设计是根据毕业设计的要求，针对220/60KV降压变电所毕业设计论文。
本次设计主要是一次变电所电器部分的设计，并做出阐述和说明。
论文包括选择变电所的主变压器的容量、台数和形式，选择待设计变电所所含有的各种电气设备及其各项参数，并且通过计算，详细的校验了公众不同设备的热稳定和动稳定，并对其选择进行了详尽的说明。
同时经过变压器的选择和变电所所带负荷情况，确定本变电所电气主接线方案和高压配电装置及其布置方式，同时根据变电所的电压等级及其在电力网中的重要地位进行继电保护和自动装置的规划设计，最后通过对主接线形式的确定及所选设备的型号绘制变电所的断面图、平面图、和继电保护原理图，同时根据所绘制的变电所平面图计算变电所屋外高压配电装置的防雷保护，并绘制屋外高压配电装置的防雷保护图。
第一篇毕业设计说明书1 变电所设计原始资料1.1 设计的原始资料及依据(1) 待设计变电所建成后主要向工业用户供电，电源进线为220KV两回进线，电压等级为220/60KV。
(2) 变电所地区年平均温度14℃，最高温度36℃，最低温度-20℃。
(3) 周围空气无污染。
(4) 出线走廊宽阔，地势平坦，交通方便。
(5) 变电所60KV负荷表：（重要负荷占总负荷的80%，负荷同时率为0.7，线损率5%，Tmax=5600小时）表1.1 变电所60kV负荷表序号负荷名称最大负荷（KW）功率因数出线方式出线回路数附注近期远期1 建成机械厂18000 25000 0.95 架空2 有重要负荷2 化肥厂8000 10000 0.95 架空 2 有重要负荷3 重型机械厂10000 13000 0.95 架空 2 有重要负荷4 拖拉机厂15000 20000 0.95 架空 2 有重要负荷5 冶炼厂10000 15000 0.95 架空 2 有重要负荷6 炼钢厂12000 18000 0.95 架空 2 有重要负荷(6)电力系统接线方式如图所示：图1.1 电力系统接线方式图系统中所有的发电机均为汽轮发电机，送电线路均为架空线，单位长度正序电抗为0.4欧姆/公里2 主变压器的选择变压器是一种静止的电气设备，他利用电磁感应原理，把一种电压等级的交流电能转换成频率相同的另一种电压等级的交流电能。
在各级电压等级的变电所中，变压器是主要电器设备之一，担负着变换网络电压、进行电力传输的重要任务，确定合理的变压器容量是变电所安全可靠供电和系统正常进行的保证。
2.1 主变容量选择的有关规定及原则2.1.1 主变容量的选择及确定根据《变电所设计》中的有关规定(1) 正确的选择主变容量，要绘制变电所的年及日负荷曲线，并以曲线得出的变电所的年、日最高负荷和平均负荷。
(2) 一般按变电所建成后5~10年的规划负荷进行选择。
(3) 主变容量的确定：变电所一般装设两台主变压器，其中一台（组）变压器停运后，其余变压器的容量应保证该所全部负荷的70%，在计及过负荷能力后的允许时间内应保证拥护的一级和二级负荷。
即满足SN≥0.7PZMAX。
（PZMAX为综合最大负荷）若变电所有其他能源可供保证在主变停运后用户的一级负荷则可装设一台主变压器。
2.1.2 主变容量的选择根据《电力工程电气设计手册》电气一次部分的有关规定为保证供电的可靠性，对有重要负荷的依次变电所应装设两台主变压器最好。
2.1.3 主变压器形式的选择(1) 根据《电力工程电气设计手册》电气一次部分，在不受运输条件限制的情况下，在330KV及以下的变电所均应选用三相变压器，若因制造和运输条件限制，在220KV的变电所中，可采用单相变压器组。
当装设一组单相变压器是，应考虑装设备用相，当主变超过一组，且各组容量满足全所负荷的75%时，可不装设备用相(2) 当系统有调压要求时，应采用有载调压压气，对新建的变电所，从网络经济运行的观点考虑，应注意选用无载调压变压器，来节省工程造价。
(3) 与两个中性点直接接地系统连接的变压器，除降压负荷较大或与高、中压见潮流不定情况外，一般采用自耦变压器，但仍需做技术经济比较。
2.1.4 主变压器的冷却方式主变压器一般采用的冷却方式有：自然风冷，强迫油循环风冷，强迫油循环水冷，强迫导向油循环冷却。
小容量变压器一般采用自然风冷却，大容量变压器一般采用强迫油循环风冷。
2.1.5 主变压器绕组的连接方式变压器绕组的连接方式必须和系统电压相位一致，否则不能并列运行。
电力系统采用的绕组连接方式只有Y和△，高、中、低三侧绕组的组合要根据工程具体情况确定。
具有直接由高压降为低压供电条件的变电所，为简化电压等级，减少重复降压容量，可采用双绕组。
3 主接线形式的选择及说明电气主接线是多种主要电气设备（如发电机、变压器、开关、互感器、线路、电容器、电抗器、母线、避雷器等）按一定顺序要求连接而成的，是分配和传送电能的总电路。
将电路中各种电器设备统一规定的图形符号和文字符号绘制成的电气连结图，称为电气主接线图。
变电所的电气主接线是电力系统接线的主要部分。
主接线的确定对变电所的安全、稳定、灵活、经济运行以及对电气设备选择、配电装置布置、继电保护拟定等都有着密切的关系。
由于发电、变电、输配电和用电是同时完成的，所以主接线设计的好坏不仅影响电力系统和变电所本身，同时也影响到工农业生产和人民生活。
因此，主接线设计是一个综合性问题。
3.1 主接线的设计原则根据设计规程，变电所主界限应满足可靠性、灵活性、经济性的要求。
同时还应考虑以下的因素：1) 变电所在电力系统中的地位和作用。
2) 近期和远期的发展规模。
3) 负荷的重要性分级和出现回数的多少对主接线的影响。
4) 主变台数对主接线的影响。
5) 备用容量的有无和大小对主接线的影响。
3.1.1 设计主接线的设计原则及基本要求3.1.1.1 可靠性1）应重视国内外长期运行实践经验及其可靠性的定性分析2）主接线的可靠性包括一次部分和二次部分在运行中的可靠行的综合3）主接线的可靠性在很大程度上取决于设备的可靠性程度，采用可靠性能高的电气设备可以简化接线3.1.1.2 可靠性的具体要求：1）断路器检修时，不影响对系统的统电2）断路器或母线故障及母线检修时，尽量减少可停运回路数和停用时间，并且保证一级负荷及全部或大部分二级负荷供电3）精良避免全部停运的可能性3.1.1.3 灵活性主接线的灵活性有以下几方面的要求：1) 调度要求，可以灵活的投入和切除变压器、线路、调配电源和负荷，能够满足系统在事故运行方式下，检修方式下以及特殊运行方式下的条度要求。
2) 检修要求，可以方便地停运断路器，母线及其继电保护设备进行安全检修且不至于影响对拥护的供电。
3.1.1.4 经济性1) 投资省a.主接线力求简单，以节省断路器、隔离开关、互感器、避雷器等一次设备。
b.要能使断电保护和二次回路不过于复杂，以节省二次设备和控制电路。
c.要能限制短路电流，以便于选择价廉的电气设备或轻型电器。
2) 占地面积小主接线设计要为配电装置创造条件，精良使占地面积减少。
3) 电能损失小经济合理的选择主变压器的种类、容量和数量，要避免因两次变压而增加电能损失。
3.2 主接线的选择根据《规程》知：110—220KV配电装置中的出现回路数为4回时，一般采用单母线分段的接线形式。
对于在系统中居重要地位的配电装置，220KV出线为4回及以上时，也可装设专用旁路短路器。
而双母线运行方式在6—220KV电压的配电装置中，通常是以保证用户供电，具备必须的可靠性。
根据上述以及本变电所所处系统和负荷性质的要求，初步确定主接线方案：第一种方案是一次侧（220KV）采用单母线分段的接线形式，二次侧（60KV）采用双母带旁路的接线形式；第二种方案是一次侧（220KV）采用双母线分段带旁路的接线形式，而次侧（60KV）采用双母线分段的接线形式。
第一种方案主接线图：图3.1 第一中方案主接线图此种方案的特点：一次侧（220KV）采用单母线分段的接线形式优点：单母分段可进行分段检修，对于重要负荷可以从不同段引出两个回路，使重要负荷有两个电源供电，在这种情况下，但一段母线发生故障时，由于分段断路器在继点保护装置的作用下能自动将故障切除，因而保证了正常段母线不间断供电和不致使重要负荷停电。
缺点：当出线为双回路时，常使架空线路出现交叉跨越。
二次侧（60KV）采用双母接线形式双母线的两组母线同时工作，并通过母线联络断路器并联运行，电源与负荷平均分配在两组母线上。
由于母线继电保护的要求，一般某一回固定与某一组母线连接，以固定连接方式运行。
优点：1）供电可靠。
通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致使供电中断；一组母线故障后，能迅速恢复供电；检修任一出线断路器时，该回路不停电。
2）调度灵活。
各个电源和各个负荷可以任意分配到某一组母线上，能灵活地适应系统中各种运行方式调度和潮流变化的需要。
3）扩建方便。
向双母线的左右任何一个方向扩建，均不影响两组母线的电源和负荷均匀分配，不会引起原有回路的停电。
当有双回架空线路时，可以顺序布置，以致连接不同的母线段时，不会如单母线分段那样导致出线交叉跨越。
4）便于试验。
当个别回路需要单独进行试验时，可将该回路分开，单独接至一组母线上。
缺点：在倒母线的操作过程中，使用隔离开关切换有负荷电流的电路，操作过程比较复杂，容易造成误操作。
其次是双母线接线平时只有一组母线工作，因此，当工作母线短路时仍要使整个配电装置短时间停止工作，在检修任一回路的断路器时，此回路仍需要停电。
另外，增加了母线隔离开关的数目和有色金属的消耗量，并且使配电装置结构复杂，故经济性较差。
第二种方案主接线图一次侧（220KV）采用双母线分段带旁路接线形式二次侧（60KV）采用双母线分段接线形式图3.2 第二中方案主接线图此种方案的特点：双母线接线形式的特点：为了避免单母分段在母线或母线隔离开关故障或检修时，连接在该段母线上的回路都要在检修期间长时间停电，而发展成双母线这种接线，每一回路都通过一台断路器和两组隔离开关连接到两组母线上，两组母线同时工作，并通过母线联络断路器并联运行。
优点：a.可以轮流检修母线而不致使供电中断。
b.检修任一回路的母线隔离开关时，只需停该回路。
c.母线故障后，能迅速恢复供电。
d.调度灵活。
e.扩建方便。
f.便于试验。
缺点：增加了母线长度和使每回路增加了一组母线隔离开关，还使配电装置架构增加，占地面积增大，投资增多，由于隔离开关较多，容易误操作。
3.3 主接线的确定两种方案进行比较：首先，一次侧两种接线形式的比较：双母分段虽然较单母线在可靠性和调度灵活上优越，但单母线分段可以解决这个问题，而且占地面积也较小。
