【CN305327297S】经纬网卷边机【专利】

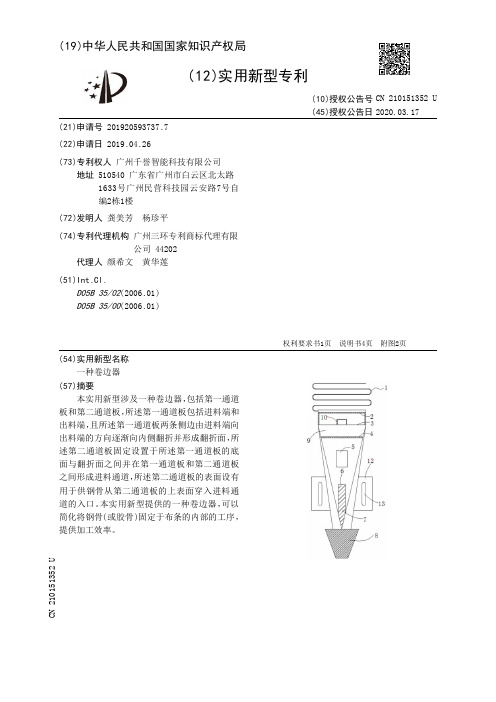

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920593737.7(22)申请日 2019.04.26(73)专利权人 广州千誉智能科技有限公司地址 510540 广东省广州市白云区北太路1633号广州民营科技园云安路7号自编2栋1楼(72)发明人 龚美芳　杨珍平　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 颜希文　黄华莲(51)Int.Cl.D05B 35/02(2006.01)D05B 35/00(2006.01)(54)实用新型名称一种卷边器(57)摘要本实用新型涉及一种卷边器，包括第一通道板和第二通道板，所述第一通道板包括进料端和出料端，且所述第一通道板两条侧边由进料端向出料端的方向逐渐向内侧翻折并形成翻折面，所述第二通道板固定设置于所述第一通道板的底面与翻折面之间并在第一通道板和第二通道板之间形成进料通道，所述第二通道板的表面设有用于供钢骨从第二通道板的上表面穿入进料通道的入口。

本实用新型提供的一种卷边器，可以简化将钢骨(或胶骨)固定于布条的内部的工序，提供加工效率。

权利要求书1页 说明书4页 附图2页CN 210151352 U 2020.03.17C N 210151352U权　利　要　求　书1/1页CN 210151352 U1.一种卷边器，其特征在于，包括第一通道板和第二通道板，所述第一通道板包括进料端和出料端，且所述第一通道板两条侧边由进料端向出料端的方向逐渐向内侧翻折并形成翻折面，所述第二通道板固定设置于所述第一通道板的底面与翻折面之间并在第一通道板和第二通道板之间形成进料通道，所述第二通道板的表面设有用于供钢骨从第二通道板的上表面穿入进料通道的入口。

2.根据权利要求1所述的卷边器，其特征在于，所述卷边器还包括空心槽状隔条，所述空心槽状隔条罩设于所述入口处，且所述空心槽状隔条朝向所述进料端的端部开设有用于供钢骨穿入所述入口的开口。

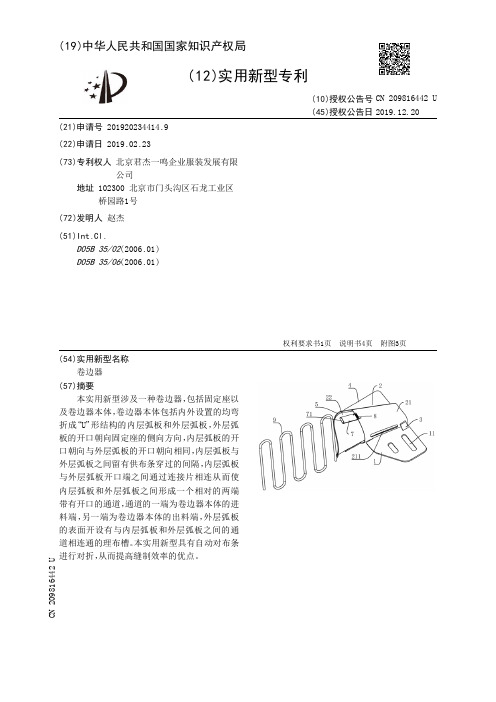

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920234414.9(22)申请日 2019.02.23(73)专利权人 北京君杰一鸣企业服装发展有限公司地址 102300 北京市门头沟区石龙工业区桥园路1号(72)发明人 赵杰　(51)Int.Cl.D05B 35/02(2006.01)D05B 35/06(2006.01)(54)实用新型名称卷边器(57)摘要本实用新型涉及一种卷边器，包括固定座以及卷边器本体，卷边器本体包括内外设置的均弯折成“U ”形结构的内层弧板和外层弧板，外层弧板的开口朝向固定座的侧向方向，内层弧板的开口朝向与外层弧板的开口朝向相同，内层弧板与外层弧板之间留有供布条穿过的间隔，内层弧板与外层弧板开口端之间通过连接片相连从而使内层弧板和外层弧板之间形成一个相对的两端带有开口的通道，通道的一端为卷边器本体的进料端，另一端为卷边器本体的出料端，外层弧板的表面开设有与内层弧板和外层弧板之间的通道相连通的理布槽。

本实用新型具有自动对布条进行对折，从而提高缝制效率的优点。

权利要求书1页 说明书4页 附图3页CN 209816442 U 2019.12.20C N 209816442U权　利　要　求　书1/1页CN 209816442 U1.一种卷边器，包括固定座(1)以及卷边器本体(2)，其特征在于：所述卷边器本体(2)包括内外设置的均弯折成“U”形结构的内层弧板(22)和外层弧板(21)，所述外层弧板(21)的开口朝向固定座(1)的侧向方向，所述内层弧板(22)的开口朝向与外层弧板(21)的开口朝向相同，所述内层弧板(22)与外层弧板(21)之间留有供布条穿过的间隔，所述内层弧板(22)与外层弧板(21)开口端之间通过连接片(23)相连从而使内层弧板(22)和外层弧板(21)之间形成一个相对的两端带有开口的通道，所述通道的一端为卷边器本体(2)的进料端，另一端为卷边器本体(2)的出料端，所述外层弧板(21)的表面开设有与内层弧板(22)和外层弧板(21)之间的通道相连通的理布槽(211)。

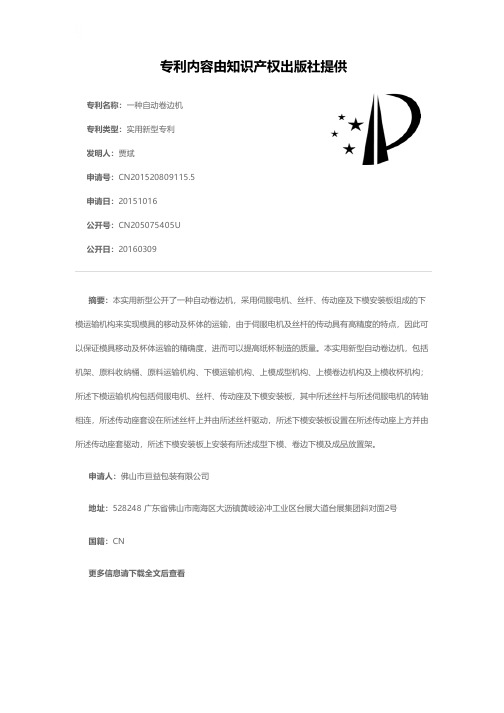

专利名称：一种自动卷边机
专利类型：实用新型专利
发明人：贾斌
申请号：CN201520809115.5申请日：20151016
公开号：CN205075405U
公开日：
20160309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动卷边机，采用伺服电机、丝杆、传动座及下模安装板组成的下模运输机构来实现模具的移动及杯体的运输，由于伺服电机及丝杆的传动具有高精度的特点，因此可以保证模具移动及杯体运输的精确度，进而可以提高纸杯制造的质量。

本实用新型自动卷边机，包括机架、原料收纳桶、原料运输机构、下模运输机构、上模成型机构、上模卷边机构及上模收杯机构；所述下模运输机构包括伺服电机、丝杆、传动座及下模安装板，其中所述丝杆与所述伺服电机的转轴相连，所述传动座套设在所述丝杆上并由所述丝杆驱动，所述下模安装板设置在所述传动座上方并由所述传动座套驱动，所述下模安装板上安装有所述成型下模、卷边下模及成品放置架。

申请人：佛山市亘益包装有限公司
地址：528248 广东省佛山市南海区大沥镇黄岐泌冲工业区台展大道台展集团斜对面2号
国籍：CN
更多信息请下载全文后查看。

专利名称：卷边机
专利类型：实用新型专利
发明人：宋金永,郁海洋
申请号：CN201520217940.6申请日：20150413
公开号：CN204602950U
公开日：
20150902
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种卷边机包括形变调节机构，压辊调节机构，动辊调节机构，以及横向设置的形变压辊、进料压辊和进料动辊，所述形变压辊位于所述进料压辊的一侧，所述进料动辊位于所述进料压辊的下方，所述形变调节机构用于控制所述形变压辊沿着竖直方向升降，所述压辊调节机构用于控制所述进料压辊沿着竖直方向升降，所述动辊调节机构用于控制所述进料动辊转动。

该卷边机结构简单、制造费用低、加工效率高、操作与维护简便，该卷边机加工后的板材卷边的外观表面平整，卷边形变的几何尺寸均一。

该卷边机可以实现放料定位、进料卷边、反复卷边和卷边完成等操作，尤其适宜加工厚度较大、曲率半径较小的板材的卷边形变。

申请人：唐山远望幕墙装饰工程有限公司
地址：064100 河北省唐山市玉田县新型技术产业园区东三号
国籍：CN
代理机构：北京风雅颂专利代理有限公司
更多信息请下载全文后查看。
