超声波流量计数据远程监控系统资料

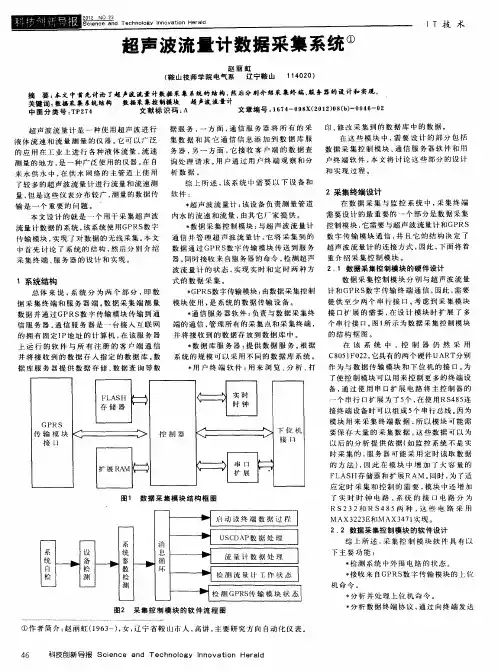

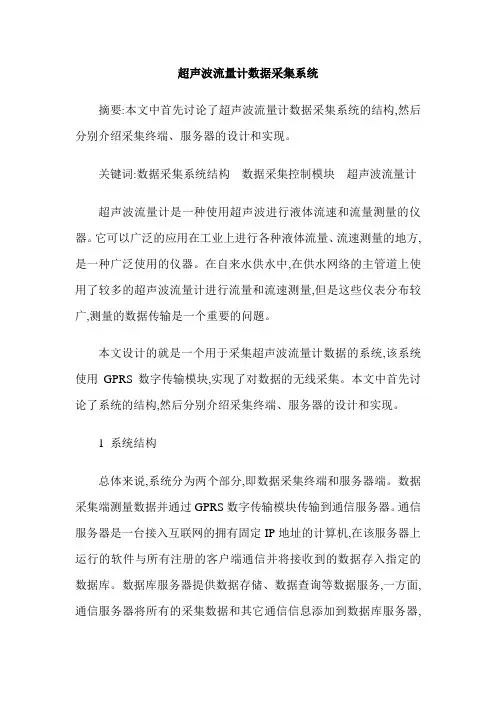

超声波流量计数据采集系统摘要:本文中首先讨论了超声波流量计数据采集系统的结构,然后分别介绍采集终端、服务器的设计和实现。

关键词:数据采集系统结构数据采集控制模块超声波流量计超声波流量计是一种使用超声波进行液体流速和流量测量的仪器。

它可以广泛的应用在工业上进行各种液体流量、流速测量的地方,是一种广泛使用的仪器。

在自来水供水中,在供水网络的主管道上使用了较多的超声波流量计进行流量和流速测量,但是这些仪表分布较广,测量的数据传输是一个重要的问题。

本文设计的就是一个用于采集超声波流量计数据的系统,该系统使用GPRS数字传输模块,实现了对数据的无线采集。

本文中首先讨论了系统的结构,然后分别介绍采集终端、服务器的设计和实现。

1 系统结构总体来说,系统分为两个部分,即数据采集终端和服务器端。

数据采集端测量数据并通过GPRS数字传输模块传输到通信服务器。

通信服务器是一台接入互联网的拥有固定IP地址的计算机,在该服务器上运行的软件与所有注册的客户端通信并将接收到的数据存入指定的数据库。

数据库服务器提供数据存储、数据查询等数据服务,一方面,通信服务器将所有的采集数据和其它通信信息添加到数据库服务器,另一方面,它接收客户端的数据查询处理请求。

用户通过用户终端观察和分析数据。

综上所述,该系统中需要以下设备和软件:*超声波流量计:该设备负责测量管道内水的流速和流量,由其它厂家提供。

*数据采集控制模块:与超声波流量计通信并管理超声波流量计,它将采集到的数据通过GPRS数字传输模块传送到服务器。

同时接收来自服务器的命令,检测超声波流量计的状态,实现实时和定时两种方式的数据采集。

*GPRS数字传输模块:由数据采集控制模块使用,是系统的数据传输设备。

*通信服务器软件:负责与数据采集终端的通信,管理所有的采集点和采集终端,并将接收到的数据存放到数据库中。

*数据库服务器:提供数据服务。

根据系统的规模可以采用不同的数据库系统。

*用户终端软件:用来浏览、分析、打印、修改采集到的数据库中的数据。

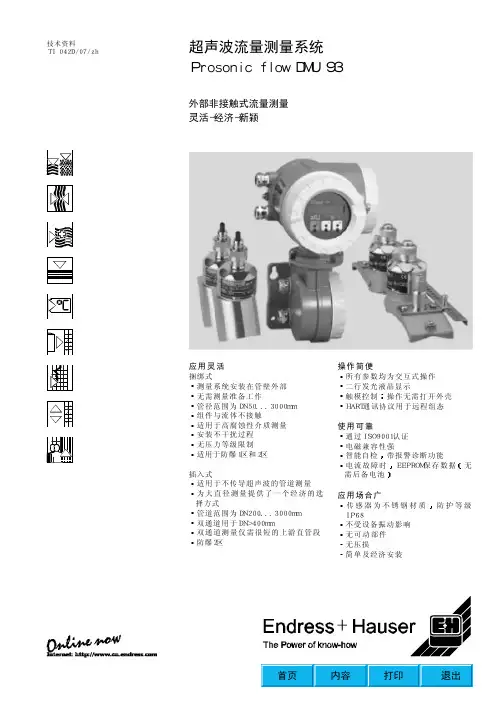

超声波流量计型号引言超声波流量计（Ultrasonic Flow Meter）是一种用于测量液体或气体流动速度和流量的仪器。

它利用超声波的传播速度和其在流体中的传播时间的关系，计算出流体的流速和流量。

本文将介绍几种常见的超声波流量计型号及其特点。

1. 型号 A型号 A 是一种便携式超声波流量计，适用于较小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 10mm 至 100mm 的管道；•高精度：具有±0.5% 的测量精度；•易于操作：采用触摸屏控制面板，用户界面友好；•高可靠性：采用先进的数字信号处理技术和多重算法，有效减少了测量误差；•多种通信接口：支持 Modbus、RS485 等通信协议，方便与其他设备进行数据交互。

2. 型号 B型号 B 是一种固定式超声波流量计，适用于中等大小管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 50mm 至 500mm 的管道；•高精度：具有±0.2% 的测量精度；•大屏幕显示：配备大尺寸液晶显示屏，方便用户实时监测流量；•多种输出方式：支持 4-20mA、RS485 和脉冲输出，方便与其他设备进行数据交互；•耐高温高压：可适应高温高压环境，适用于工业生产现场的流量监测。

3. 型号 C型号 C 是一种嵌入式超声波流量计，适用于大型管道的流量测量。

该型号具有以下特点：•测量范围广泛：适用于直径为 300mm 至 3000mm 的管道；•高精度：具有±0.1% 的测量精度；•多通道测量：可同时测量多个管道中的流量，满足复杂工艺流程的需求；•大容量数据存储：内置大容量存储器，可存储长时间的测量数据；•远程监控：可通过网络远程监控流量数据，方便管理和维护。

4. 型号 D型号 D 是一种气体流量计的特殊型号，适用于测量气体流量。

该型号具有以下特点：•强大的气体适应性：能够测量多种气体，包括空气、氮气、氧气等；•高灵敏度：可测量低至 0.01m/s 的气体流速；•快速响应：具有快速响应时间，适用于需要实时监测的气体流量测量场景；•耐高温高压：可适应高温高压环境，适用于工业生产现场的气体流量监测。

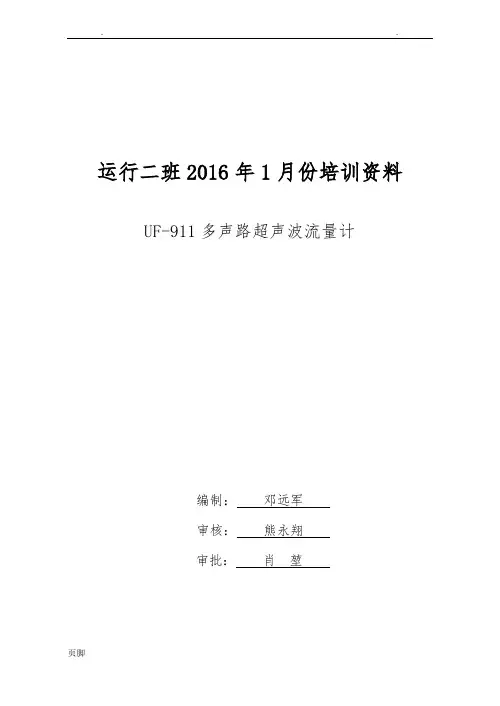

运行二班2016年1月份培训资料UF-911多声路超声波流量计编制：邓远军审核：熊永翔审批：肖堃1、UF－911流量计的系统配置与使用说明本章将先介绍UF－911流量计的系统配置，然后介绍各部分的工作原理和使用方法，以及各外设接口。

1 .1 UF－911流量计的系统配置UF－911流量计由工业控制PC机、现地单元、换能器和电缆组成，并含打印机接口和串行通讯接口及模拟量输出接口（可选）。

适用于被测管道分部、主机的安装位置与换能器的安装位置距离远的现场环境。

换能器的信号电缆连接到现地单元上，工业控制PC机和现地单元通过工业控制PC机的串口和通讯电缆（双绞线、光纤）连接。

流量计主机与现地单元之间采用点对多的总线方式，流量计主机作为主（MASTER）设备，现地单元挂载在通讯总线上与流量计主机通讯。

流量计主机与现地单元之间的距离可达1000米，如果在RS485总线上加中继器，距离可以更远。

现地单元与换能器之间的距离最大可达300米。

如下图：1.2流量计主机流量计主机是一台工业控制PC机。

工业控制PC机完成流量的计算、显示及输入输出，具有如下功能：·对流量测量进行控制和运算：控制收发讯模块的工作并接收由收发讯模块采集的原始数据，进行流量的计算、累积、报警、数据存储等。

·数据显示及人机对话：工控机面板上带有彩色VGA显示器或彩色液晶显示屏，键盘和鼠标，并提供一个全中文的操作界面供参变量设定、调试等。

·测量数据输出：提供多种型式的通讯输出接口。

―串行通讯接口：为一标准RS232接口，输出容可以设定，输出格式为ASCⅡ―并行打印机接口：为一标准并行口，可接打印机打印参数和报表。

报表容可以设定。

建议使用EPSON LQ-300K打印机和针孔打印纸。

―模拟量接口：可以输出4～20mA模拟量，输出精度为12位1.3现地单元及声路排列现地单元装有一块收发讯板和一块声路板，收发讯板上有电源接口和通讯接口，现地单元需要提供AC220V电源。

超声波气体流量计市场发展现状简介超声波气体流量计是一种基于超声波技术原理实现的流量测量仪器，广泛应用于石油化工、电力、医疗设备等领域。

本文将对超声波气体流量计市场的发展现状进行分析和概述。

市场规模超声波气体流量计市场在过去几年内呈现出快速增长的趋势。

据市场研究公司的数据显示，2019年全球超声波气体流量计市场规模达到了X亿美元，在2025年预计将达到X亿美元。

市场规模的增长主要受益于以下几个因素：1.工业自动化的推动：随着工业自动化水平的提高，对流量测量的需求不断增加。

超声波气体流量计作为一种精度高、可靠性佳的流量测量仪器，在工业自动化中得到广泛应用。

2.能源市场的发展：能源市场对于流量测量的需求量巨大，超声波气体流量计在煤化工、液化天然气等领域具有重要应用价值。

随着能源市场的不断扩大，超声波气体流量计市场也得到了进一步的发展。

3.环保需求的增加：近年来，环保意识的提高使得对于气体流量测量的要求变得更加严格。

超声波气体流量计作为一种不接触介质、无污染的测量仪器，满足了环保要求，受到了市场青睐。

技术进展与创新随着科技的不断进步，超声波气体流量计在技术上也得到了不断的创新和发展。

1.高精度：传统的超声波气体流量计在低流量条件下的精度较低，但现在已经实现了在低流量条件下的高精度测量。

通过采用新的传感器技术和算法优化，超声波气体流量计的测量结果更加准确。

2.多参数测量：除了测量流量外，超声波气体流量计还可以实现温度、压力等参数的测量。

这种多参数测量的功能大大扩展了超声波气体流量计的应用范围。

3.远程监控和智能化：由于无线通信和互联网技术的发展，超声波气体流量计可以实现远程监控和数据传输。

此外，通过与其他设备的连接和智能化算法的应用，超声波气体流量计也能够实现自动校准和故障诊断。

市场竞争格局目前，超声波气体流量计市场存在着较为激烈的竞争。

主要的竞争对手包括Emerson、Honeywell、Yokogawa、ABB等知名企业。

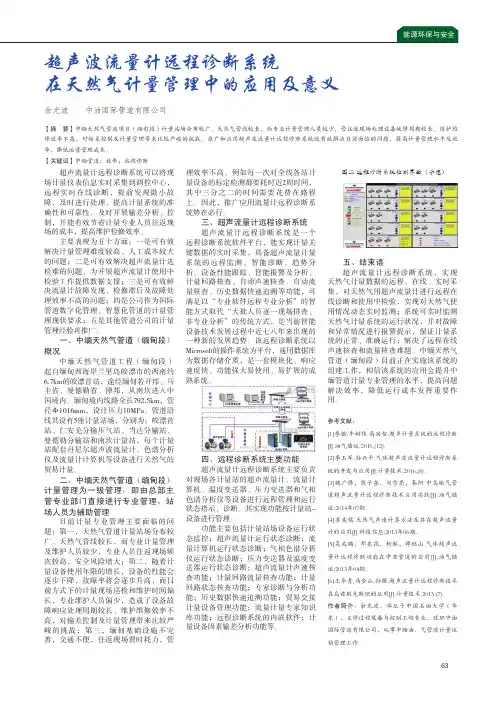

63超声流量计远程诊断系统可以将现场计量仪表信息实时采集到调控中心，远程实时在线诊断，提前发现微小故障，及时进行处理，提高计量系统的准确性和可靠性，及时开展输差分析、控制，并能有效节省计量专业人员往返现场的成本，提高维护检修效率。

主要表现为五个方面：一是可有效解决计量管理难度较高、人工成本较大的问题；二是可有效解决超声流量计送检难的问题、为开展超声流量计使用中检验工作提供数据支撑；三是可有效解决流量计故障发现、检修滞后及故障处理效率不高的问题；四是公司作为国际管道数字化管理、智慧化管道的计量管理现状要求；五是其他管道公司的计量管理经验再推广。

一、中缅天然气管道（缅甸段）概况中缅天然气管道工程（缅甸段）起自缅甸西海岸兰里岛皎漂市的西南约6.7km的皎漂首站，途经缅甸若开邦、马圭省、曼德勒省、掸邦，从南坎进入中国境内。

缅甸境内线路全长792.5km，管径Φ1016mm，设计压力10MPa。

管道沿线共设有5座计量站场，分别为：皎漂首站、仁安羌分输压气站、当达分输站、曼德勒分输站和南坎计量站，每个计量站配套丹尼尔超声波流量计、色谱分析仪及流量计计算机等设备进行天然气的贸易计量。

二、中缅天然气管道（缅甸段）计量管理为一级管理，即由总部主管专业部门直接进行专业管理，站场人员为辅助管理目前计量专业管理主要面临的问题：第一，天然气管道计量站场分布较广、天然气管线较长，而专业计量管理及维护人员较少，专业人员往返现场频次较高，安全风险增大；第二，随着计量设备使用年限的增长，设备的性能会逐步下降，故障率将会逐步升高，而目前方式下的计量现场巡检和维护时间偏长，专业维护人员偏少，造成了设备故障响应处理周期较长、维护维修效率不高，对输差控制及计量管理带来比较严峻的挑战；第三，缅甸基础设施不完善，交通不便，往返现场费时耗力，管理效率不高。

例如每一次对全线各站计量设备的标定检测都要耗时近2周时间，其中三分之二的时间需要花费在路程上。

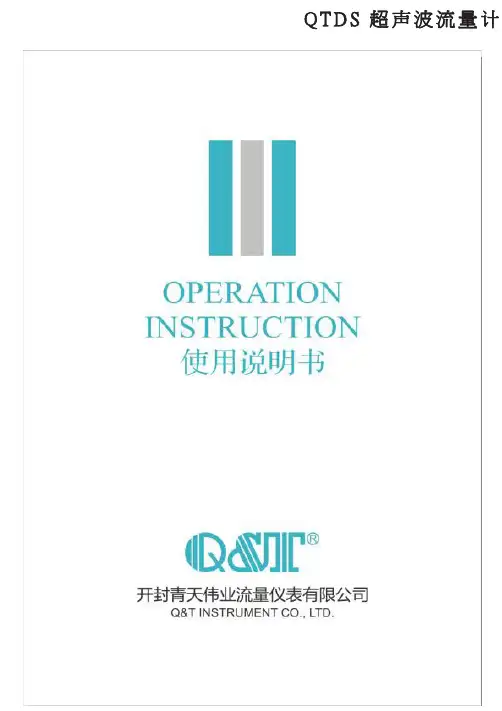

Q T D S超声波流量计目录一、概述--------------------------------------------------------------------------------------------------------/固定超声波流量计技术特点-------------------------------------------------------------------------2便携超声波流量计技术特点-------------------------------------------------------------------------3超声波水表技术特点----------------------------------------------------------------------------------4二、操示--------------------------------------------------------------------------------------------------------616键键盘操作及显示---------------------------------------------------------------------------------6 4键键盘操作及显示----------------------------------------------------------------------------------13电池供电型操作及显示------------------------------------------------------------------------------13三、外形尺寸及接线图-------------------------------------------------------------------------------------17四、安装测量--------------------------------------------------------------------------------------------20快速输入管道参数------------------------------------------------------------------------------------22外缚式传感器安装------------------------------------------------------------------------------------23插入式传感器安装------------------------------------------------------------------------------------25管段式传感器安装------------------------------------------------------------------------------------30安装检查--------------------------------------------------------------------------------------------------------30五、输入与输出回路的使用-------------------------------------------------------------------------------31串口及通讯协议----------------------------------------------------------------------------------------321QTDS-100系列超声波流量计/水表概述本说明书只作为筒易操作手册，用户需了解详细操作请来电咨询。

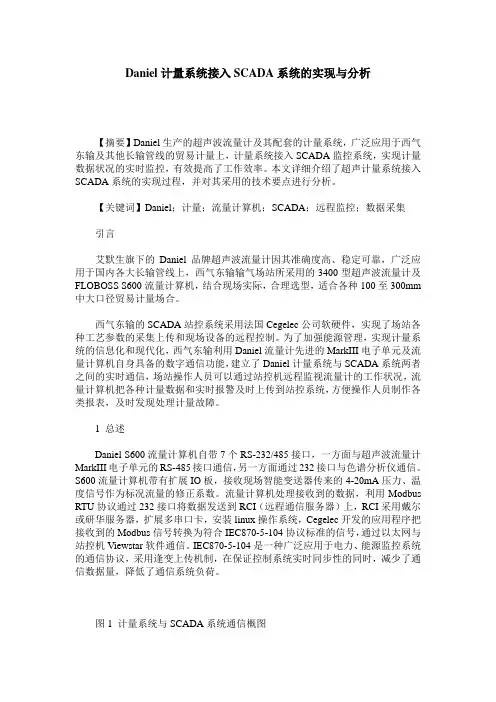

Daniel计量系统接入SCADA系统的实现与分析【摘要】Daniel生产的超声波流量计及其配套的计量系统，广泛应用于西气东输及其他长输管线的贸易计量上，计量系统接入SCADA监控系统，实现计量数据状况的实时监控，有效提高了工作效率。

本文详细介绍了超声计量系统接入SCADA系统的实现过程，并对其采用的技术要点进行分析。

【关键词】Daniel；计量；流量计算机；SCADA；远程监控；数据采集引言艾默生旗下的Daniel品牌超声波流量计因其准确度高、稳定可靠，广泛应用于国内各大长输管线上，西气东输输气场站所采用的3400型超声波流量计及FLOBOSS S600流量计算机，结合现场实际，合理选型，适合各种100至300mm 中大口径贸易计量场合。

西气东输的SCADA站控系统采用法国Cegelec公司软硬件，实现了场站各种工艺参数的采集上传和现场设备的远程控制。

为了加强能源管理，实现计量系统的信息化和现代化，西气东输利用Daniel流量计先进的MarkIII电子单元及流量计算机自身具备的数字通信功能，建立了Daniel计量系统与SCADA系统两者之间的实时通信，场站操作人员可以通过站控机远程监视流量计的工作状况，流量计算机把各种计量数据和实时报警及时上传到站控系统，方便操作人员制作各类报表，及时发现处理计量故障。

1 总述Daniel S600流量计算机自带7个RS-232/485接口，一方面与超声波流量计MarkIII电子单元的RS-485接口通信，另一方面通过232接口与色谱分析仪通信。

S600流量计算机带有扩展IO板，接收现场智能变送器传来的4-20mA压力、温度信号作为标况流量的修正系数。

流量计算机处理接收到的数据，利用Modbus RTU协议通过232接口将数据发送到RCI（远程通信服务器）上，RCI采用戴尔或研华服务器，扩展多串口卡，安装linux操作系统，Cegelec开发的应用程序把接收到的Modbus信号转换为符合IEC870-5-104协议标准的信号，通过以太网与站控机Viewstar软件通信。

德国FLEXIM便携式超声波流量计F601德国FLEXIM便携式超声波流量计F601探头随仪表成对提供，实流标定后出厂。

所有标定数据、零偏及探头参数全部储存在探头内的永久内存里，与主机连接后，探头将数据发送给主机，主机会自动识别并优化工作。

仪表匹配所连接的探头后，用户只需输入管道和介质参数即可。

同时，仪表内置的数据库提供了大多数常用管材和介质的选项，测量时，用户还可根据状态显示了解应用情况。

高温型便携式超声波流量计的全密封探头及一体式电缆确保长期可靠的工作，探头及电缆铠装层均为不锈钢材质，适用于苛刻的工业环境。

采用独特的双uP技术，高速采样和自适应信号处理技术，即使在苛刻的测量工况下，也能可靠而稳定的工作。

德国FLEXIM便携式超声波流量计F601的产品特点：配夹装式探头和充电电池，是一款理想的服务工具。

探头直接安装在管道外壁上，不受介质影响，安装简便快速，无需切断工艺管道，无需工艺停车，并且无压损，非常适合于测量腐蚀性介质和超纯介质。

以下是德国FLEXIM便携式超声波流量计F601的主要特点：单/双通道便于携带，移动测量适合于科学研究适合于计量标定测厚功能德国FLEXIM便携式超声波流量计F601的技术参数如下：测量原理:时差相关原理流速:0.01~25m/s分辨率:0.025cm/s重复性:0.15%读数，视应用而定精度:(流场充分发展且径向对称)体积流量:±1%读数，视应用而定±0.5%读数，经过标定流速:±0.5%读数，视应用而定可测介质:所有导声流体,且气泡或固体颗粒的体积含量<10%德国FLEXIM便携式超声波流量计F601的主机外壳重量: 1.9kg防护等级:IP65(根据EN60529)材质:铝合金，粉末涂层尺寸:(226x213x59)mm(WxHx D)通道:2危险区:Zone2电源:充电电池(6V/4Ah);外接电源(100~240)VAC电池工作时间:>14h显示:2x16字符,点阵,带背光工作温度:-10~60℃功耗:<6W信号平均:(0~100)s,可调测量速率:(100~1000)Hz(1通道)响应时间:1s(1通道),70ms可选.德国FLEXIM便携式超声波流量计F601的测量功能测量量:体积/质量流量,流速,能量流量(需温度输入)累积量:体积,质量,能量(可选)计算功能:平均值,差值,总和工作语言:捷克语,丹麦语,德语,英语,法语,荷兰语,挪威语,波兰语,西班牙语德国FLEXIM便携式超声波流量计F601的数据记录可记录的参数:所有测量量及累积量容量:>100000条测量量德国弗莱克森手持式超声波流量计F601/G601的探头随仪表成对提供，实流标定后出厂，所有标定数据、零偏及探头参数全部储存在探头的内存里，与主机连接后，探头将数据发送给主机，主机会自动识别并优化工作。

电磁流量计的远程读取方法
电磁流量计的远程读取方法一般有以下几种：
1. 无线远程读取：通过无线通信技术，如Wi-Fi、蓝牙、GPRS等，将电磁流量计的读数传输到远程终端设备或云平台，实现实时监测和远程控制。

2. 线路远程读取：通过有线通信方式，如RS485、Modbus等，将电磁流量计的读数传输到远程计算机或终端设备，通过计算机软件或者监控系统进行远程读取和控制。

3. 手持设备远程读取：一些电磁流量计具有内置的存储功能，可以通过连接手持设备，如手机、平板电脑等，进行读取和管理。

通过将手持设备连接到互联网，可以实现远程读取功能。

4. 云平台远程读取：将电磁流量计接入到云平台，通过云平台提供的API接口或者数据上传功能，实现远程读取和监控。

用户可以通过手机、电脑等终端设备随时查看电磁流量计的实时读数和状态。

需要注意的是，具体的远程读取方法和实现方式可能会根据电磁流量计的型号、通信接口、通信协议等因素而有所差异。

在选择和使用时，应根据具体情况进行适配和配置。

超声波流量计使用说明一、装配1.确保流量计安装在一个水平的位置，以避免测量误差。

二、连接电源和传感器1.将流量计与电源连接，并确保电源的稳定输入。

2.连接传感器到流量计主机上的传感器接口，并确保连接牢固。

三、设置参数1.打开流量计主机，进入设定参数模式。

2.根据实际需求，设置流量计的管道直径、温度范围、压力范围等参数。

3.设置输入和输出方式，包括模拟信号和数字信号。

四、校准1.在流量计中选择校准模式，并选择合适的校准流量。

2.调整光栅设置，确保测量的准确性。

3.对比校准流量和流量计测得流量，调整校准系数，直到两者相等。

五、运行监测1.流量计进入稳定工作状态后，开始对流体进行测量。

2.实时监测流量计所得的流量值，确保测量数据的准确性。

3.警报和故障排除：如果出现异常数据或故障报警情况，需要及时采取措施进行故障排除。

六、维护保养1.定期对流量计进行检查和维护，清除可能存在的污垢或堵塞。

2.检查传感器是否正常工作，及时更换故障传感器。

3.保持流量计的清洁，避免灰尘和杂质进入流量计。

七、注意事项1.在安装和操作流量计时，应注意安全，避免触电、烫伤等事故。

2.在使用过程中，应定期校准流量计，以确保测量准确性。

3.在操作过程中，应注意防水和防尘，避免流量计损坏。

4.在使用过程中，应避免震动和冲击，以免影响测量结果。

总结：超声波流量计是一种高精度、高稳定性的流量测量仪器，使用前需要进行装配、连接电源和传感器、设置参数、校准、运行监测等步骤。

在使用过程中需要注意事项，如注意安全、定期校准、防水和防尘、避免震动和冲击等。

定期维护保养可延长设备寿命，确保测量准确性。

超声波明渠流量计系统的设计方案超声波明渠流量计是一种非接触式的流量计，用于测量明渠或河流中的水流速和水流量。

其工作原理是利用超声波传感器测量水流中的声速，并根据声速和水流截面积计算水流速和水流量。

下面是一个超声波明渠流量计系统的设计方案。

1.系统硬件设计-超声波传感器：选择合适的超声波传感器，通常使用多普勒效应测量声速。

-控制器：选择合适的控制器，用于接收超声波传感器的信号并进行数据处理和计算。

-显示器：选择合适的显示器，用于显示水流速和水流量的实时数据。

-电源：选择合适的电源，保证系统的正常供电。

-机械支架：设计合适的机械支架，用于安装超声波传感器，使其与水流平行。

2.系统软件设计-数据采集：编写程序，使控制器能够实时采集超声波传感器的信号数据。

-数据处理：设计合适的算法，对采集到的数据进行处理，计算出水流速和水流量。

-数据显示：编写程序，使得显示器能够实时显示水流速和水流量的计算结果。

3.系统校准和调试-校准过程中，需要进行已知流量下的实验，并记录传感器的输出值，根据实验数据进行校准曲线的拟合。

-在实际场景中，需要调试传感器的位置，确保其与水流的垂直距离和与水流的水平距离符合要求，以获得准确的测量结果。

4.系统安装和维护-安装时，应选择合适的位置安装超声波传感器，避免靠近水面或水流中的障碍物。

-定期检查和维护超声波传感器，清除传感器表面的污垢，以确保其正常工作。

-定期校准超声波传感器，以确保测量结果的准确性。

5.系统应用和优点-超声波明渠流量计适用于各种水流场合，如灌溉、水力发电等。

-超声波明渠流量计非接触式测量，不会对水流产生干扰和阻力。

-超声波明渠流量计测量结果准确，可实现实时监测。

-超声波明渠流量计结构简单、安装方便、维护成本低。

综上所述，超声波明渠流量计系统的设计方案包括硬件设计、软件设计、校准和调试、安装和维护等方面。

该系统具有广泛的应用领域和许多优点，可以提供准确的水流速和水流量测量结果。

超声波流量计原理
超声波流量计原理
1. 基本原理
超声波流量计（Ultrasonic Flowmeter）是一种无接触，无损伤的流量测量仪表。

它是利用超声波的特性，通过在流体流程中发射和接收超声波，来测量流体的流速和流量。

它可以探测流体的声速，速度和体积，从而测量流量。

2. 工作原理
超声波流量计将发射器和接收器安装在管路上。

发射器向管道发射超
声波，在管道内传播时，被流体内的微粒吸收，因而发生衰减，当超
声波到达接收器时，只有剩余信号被接收器检测，经过相关运算，将
获得流速和流量的数据。

3. 优点
（1）操作简单，易于安装、维护；
（2）无接触测量，不会损伤流体，可长期使用；
（3）可以远程操作，便于远程监控；
（4）可进行动态测量，包括瞬时流量和累计流量；
（5）抗干扰能力强，对流速测量误差低。

4. 特点
（1）测量范围广：可以测量细微流量；
（2）数据可调：可以根据流量变化进行实时调节；
（3）灵敏度高：可以检测微小流动；
（4）低成本：无接触测量，易于安装且使用成本低。

5. 应用
超声波流量计可以用于量测液体、蒸汽、气体、热对流等多种流体，应用于各种工况，如蒸汽流量测量、油品流量测量、卷烟干燥机流量测量等。
