盾构法隧道施工与验收规范章龙管
- 格式：pptx
- 大小：194.16 KB
- 文档页数：17
下载文档原格式
合集下载

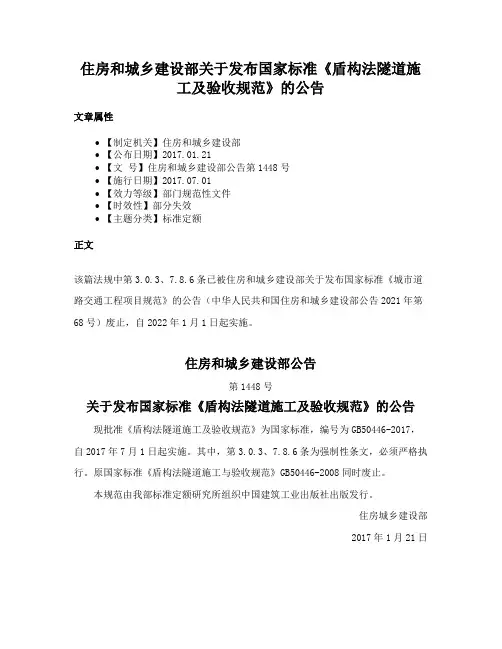

住房和城乡建设部关于发布国家标准《盾构法隧道施工及验收规范》的公告
住房和城乡建设部关于发布国家标准《盾构法隧道施
工及验收规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2017.01.21
•【文号】住房和城乡建设部公告第1448号
•【施行日期】2017.07.01
•【效力等级】部门规范性文件
•【时效性】部分失效
•【主题分类】标准定额
正文
该篇法规中第3.0.3、7.8.6条已被住房和城乡建设部关于发布国家标准《城市道路交通工程项目规范》的公告（中华人民共和国住房和城乡建设部公告2021年第68号）废止，自2022年1月1日起实施。
住房和城乡建设部公告
第1448号
关于发布国家标准《盾构法隧道施工及验收规范》的公告现批准《盾构法隧道施工及验收规范》为国家标准，编号为GB50446-2017，自2017年7月1日起实施。
其中，第3.0.3、7.8.6条为强制性条文，必须严格执行。
原国家标准《盾构法隧道施工与验收规范》GB50446-2008同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
住房城乡建设部
2017年1月21日。

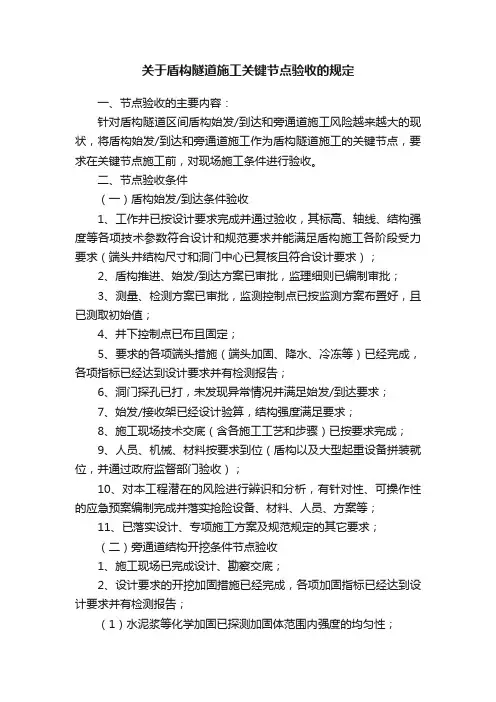

关于盾构隧道施工关键节点验收的规定
关于盾构隧道施工关键节点验收的规定一、节点验收的主要内容：针对盾构隧道区间盾构始发/到达和旁通道施工风险越来越大的现状，将盾构始发/到达和旁通道施工作为盾构隧道施工的关键节点，要求在关键节点施工前，对现场施工条件进行验收。
二、节点验收条件（一）盾构始发/到达条件验收1、工作井已按设计要求完成并通过验收，其标高、轴线、结构强度等各项技术参数符合设计和规范要求并能满足盾构施工各阶段受力要求（端头井结构尺寸和洞门中心已复核且符合设计要求）；2、盾构推进、始发/到达方案已审批，监理细则已编制审批；3、测量、检测方案已审批，监测控制点已按监测方案布置好，且已测取初始值；4、井下控制点已布且固定；5、要求的各项端头措施（端头加固、降水、冷冻等）已经完成，各项指标已经达到设计要求并有检测报告；6、洞门探孔已打，未发现异常情况并满足始发/到达要求；7、始发/接收架已经设计验算，结构强度满足要求；8、施工现场技术交底（含各施工工艺和步骤）已按要求完成；9、人员、机械、材料按要求到位（盾构以及大型起重设备拼装就位，并通过政府监督部门验收）；10、对本工程潜在的风险进行辨识和分析，有针对性、可操作性的应急预案编制完成并落实抢险设备、材料、人员、方案等；11、已落实设计、专项施工方案及规范规定的其它要求；（二）旁通道结构开挖条件节点验收1、施工现场已完成设计、勘察交底；2、设计要求的开挖加固措施已经完成，各项加固指标已经达到设计要求并有检测报告；（1）水泥浆等化学加固已探测加固体范围内强度的均匀性；（2）冰冻法加固已估算冻壁厚度和交圈情况；3、探孔、卸压孔已打，未发现异常情况并满足开挖条件；4、防护门已安装并启闭灵活；5、旁通道结构开挖、冻融变形控制施工方案已审批，监理细则已编制审批；6、监测控制点已按监测方案布置，且已测取初始值；7、人员、机械、材料已按要求到位；8、相应质量保证资料齐全；9、对本工程潜在的风险进行辨识和分析，编制完成针对性、可操作性的应急预案，并落实抢险设备、材料、人员、方案等；10、已落实设计、专项施工方案及规范规定的其它要求。

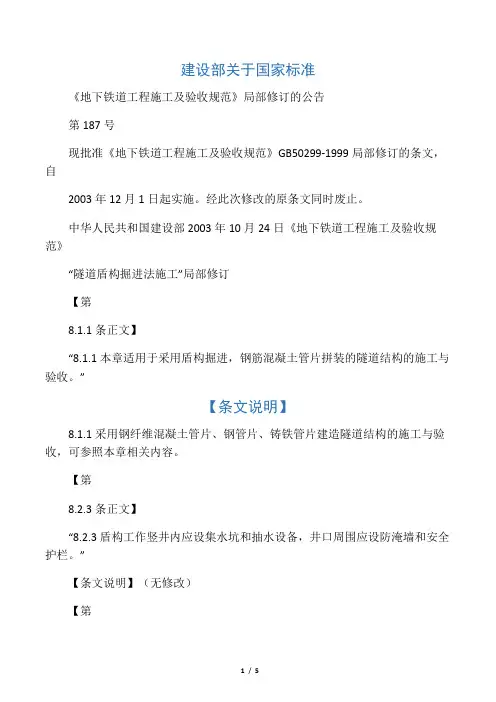

《地下铁道工程施工及验收规范》GB50299-1999局部修订的条文
建设部关于国家标准《地下铁道工程施工及验收规范》局部修订的公告第187号现批准《地下铁道工程施工及验收规范》GB50299-1999局部修订的条文，自2003年12月1日起实施。
经此次修改的原条文同时废止。
中华人民共和国建设部2003年10月24日《地下铁道工程施工及验收规范》“隧道盾构掘进法施工”局部修订【第8.1.1条正文】“8.1.1本章适用于采用盾构掘进，钢筋混凝土管片拼装的隧道结构的施工与验收。
”【条文说明】8.1.1采用钢纤维混凝土管片、钢管片、铸铁管片建造隧道结构的施工与验收，可参照本章相关内容。
【第8.2.3条正文】“8.2.3盾构工作竖井内应设集水坑和抽水设备，井口周围应设防淹墙和安全护栏。
”【条文说明】（无修改）【第8.6.5条正文】“8.6.5管片拼装后，应按本规范附录C表C-9进行记录，并进行检验，其质量应满足设计要求，当设计未做具体要求时，应符合下列规定：1.管片在盾尾内拼装完成时，偏差宜控制为：高程和平面±50mm；每环相邻管片高差5mm，纵向相邻环管片高差6mm。
2.在地铁隧道建成后，中线允许偏差为：高程和平面±100mm，且衬砌结构不得侵入建筑限界；每环相邻管片允许高差10mm，纵向相邻环管片允许高差15mm；衬砌环直径椭圆度小于5‰D；3.环向及纵向螺栓应全部安装，螺栓应拧紧。
【条文说明】8.6.5隧道最终偏差包括：施工误差、测量误差、结构变形、隧道沉浮、水平位移等。
【第8.9.2条正文】“8.9.2盾构掘进施工，应根据工程及水文地质条件、地面环境条件以及隧道埋深等按表8.9.2量测项目对地层和结构进行动态监控量测。
”表8.9.2盾构掘进施工监控量测项目类别量测项目地表隆陷必测项目地表建（构）筑物变形隧道沉浮和水平位移地中位移选测项目衬砌环内力和变形地层与管片的接触应力【条文说明】8.9.2为保证盾构掘进施工及隧道结构自身的安全，实现信息化施工，制定表8.9.2量测项目；盾构施工影响范围内的地表建（构）筑物变形应进行监测；监测断面及测点布置应根据工程及水文地质条件、隧道埋深、地表环境等实际情况进行确定，监测频率应根据具体工程要求并结合监测数据的实际变化情况进行确定。
GB-50299-1999-盾构掘进隧道工程施工及验收规范
盾构掘进隧道工程施工及验收规范条文说明1 总则1.0.1编制本规范的目的是为加强盾构掘进隧道的施工管理，确保施工过程的工程安全、环境安全和工程质量，统一盾构掘进隧道工程的施工技术和质量验收标准。
本规范不包括盾构隧道的设计、使用和维护方面的内容。
1.0.4本规范是对盾构掘进隧道结构工程施工技术和工程质量的最低要求，应严格遵守。
因此，承包合同（如质量要求等）和工程技术文件（如设计文件、企业标准、施工技术方案等）对工程技术和质量的要求不得低于本规范的规定。
当承包合同和设计文件对施工质量的要求高于本规范的规定时，验收时应以承包合同和设计文件为准。
1.0.5盾构掘进隧道工程施工期间，应对邻近建（构）筑物、地下管网进行监测，对重要的有特殊要求的建筑物，应及时采取注浆、加固、支护等技术措施，保证邻近建筑物、地下管网的安全。
1.0.6盾构掘进隧道的施工及验收应满足现行国家标准《地下隧道工程施工及验收规范》（GB50299－1999）（二○○三年版）和施工项目设计文件提出的各项要求。
凡本规范有规定者，应遵照执行；凡本规范无规定者，应按照有关现行标准执行。
2 术语本章给出了本规范有关章节中引用的13条术语。
因盾构及施工技术都是新技术，目前在术语上存在地区和习惯差异，通过本规范统一盾构施工和验收的相关术语。
在编写本术语时，主要参考《地下铁道设计规范》、《地下铁道、轻轨交通岩土勘察规范》、《地下铁道、轻轨交通测量规范》、《地下铁道工程施工及验收规范》、《地下铁道设计施工》等规范和图书总结并统一出来的相关术语。
本规范的术语是从盾构掘进隧道的施工和验收角度赋于其含义，但含义不一定是术语的定义，同时还给出相应的推荐性英文术语，该英文术语不一定是国际通用的标准术语，仅供参考。
3 基本规定3.0.1对于盾构掘进隧道施工现场的技术质量管理，要求有相应的施工技术标准、健全的质量管理体系、施工质量控制和检验制度；对具体的施工项目，要求有经审查批准的施工组织设计和施工技术方案，并能在施工过程中有效运行。
盾构法隧道施工与验收规范PPT精选文档共18页文档
敢地 走到底 ，决不 回头。 ——左
盾构法隧道施工与验收规范PPT精选 文档
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
盾构法隧道施工与验收规范PPT精选 文档
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

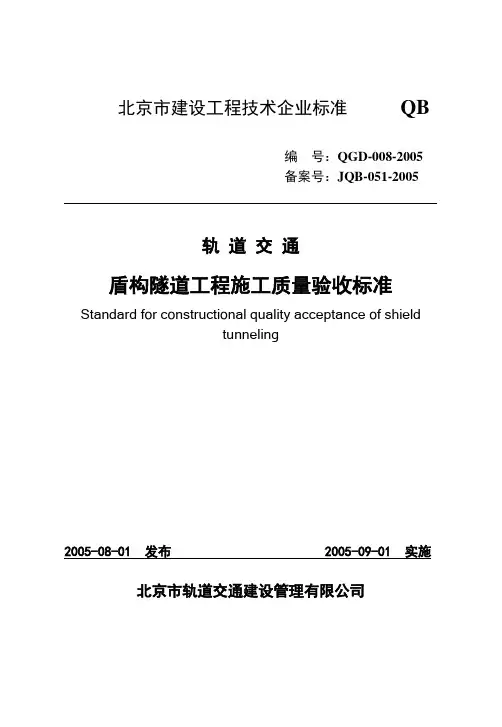

QGD-008-2005盾构隧道质量验收标准(试行)[最新版]
![QGD-008-2005盾构隧道质量验收标准(试行)[最新版]](https://img.taocdn.com/s1/m/29391e0602020740be1e9b27.png)
北京市建设工程技术企业标准QB编号：QGD-008-2005备案号：JQB-051-2005轨道交通盾构隧道工程施工质量验收标准Standard for constructional quality acceptance of shieldtunneling2005-08-01 发布 2005-09-01 实施北京市轨道交通建设管理有限公司前言为了加强北京市轨道交通建设管理水平、保证工程施工质量、统一新建轨道交通工程施工质量验收，北京市轨道交通建设管理有限公司组织北京交通大学和参与北京市轨道交通工程建设的设计、施工、监理单位共同编制完成了《轨道交通工程施工质量验收标准（土建工程篇）》。
本标准的编制依据国家、行业和地方有关标准和规范，结合北京市轨道交通工程的特点和实际，坚持了“验评分离、强化验收、完善手段、过程控制”的指导思想，进行了广泛的调查研究，总结了北京轨道交通施工质量管理、控制及验收的实践经验，并广泛征求了有关单位和专家的意见。
《轨道交通工程施工质量验收标准（土建工程篇）》内容包括：工程划分、统一标准、施工降水、车站、隧道、盾构隧道、桥梁及涵洞、路基、道路、车辆段及综合基地、防水、轨道和装饰装修工程等专项标准。
《轨道交通盾构隧道工程施工质量验收标准》是《轨道交通工程施工质量验收标准（土建工程篇）》的专项标准之一。
本标准的主要内容为：总则、术语、基本规定、盾构隧道工程、单位工程观感质量评定。
本标准以黑体字标志的条文为强制性条文，必须严格执行。
为了提高标准质量，请各单位在执行本标准过程中，结合工程实践，注意积累资料、认真总结经验，及时反馈。
本标准由北京市轨道交通建设管理有限公司编写组负责具体解释。
主编单位：北京市轨道交通建设管理有限公司参编单位：北京交通大学北京城建集团有限责任公司北京市政建设集团有限责任公司1中铁一局集团中铁十六局集团公司中铁隧道集团公司北京地铁监理公司华铁工程咨询公司希地监理公司铁科院（北京）工程咨询有限公司北京方达致远建设监理公司主编：罗富荣副主编：乐贵平贺少辉主要编写人：罗富荣乐贵平贺少辉佟丽华潘秀明孙长军华东黄昌富李铎田松叶慷慨田浩志王占生张彦彬刘玉波黄峰光汤金英北京市轨道交通建设管理有限公司2005年8月2关于同意北京市工程建设专项技术标准《轨道交通盾构隧道工程施工质量验收标准》备案的函建企标备函[2005]15号北京市轨道交通建设管理有限公司：你单位关于申请工程建设技术标准备案的函收悉。
盾构法隧道施工与验收规范章龙管
6
5 从地面处理地下障碍物时，应选择合理的处理方法，处理后应进行 回填，确保盾构安全通过；
6 在开挖面拆除障碍物时，可选择带压作业或加固地层的施工方法， 控制地层的开挖量，确保开挖面的稳定，并配备所需的设备及设施。 8.2.5 建（构）筑物地段施工应符合下列规定：
1 盾构施工前，应对建（构）筑物地段进行详细调查，评估施工对建 （构）筑物的影响，并有针对性地采取保护措施，控制地表变形；
14 24 51
8 特殊地段的施工措施
8.2 针对特殊地段的施工措施 8.2.1 浅覆土层地段施工必须符合下列规定：
1 控制掘进参数，减少施工对环境影响； 2 控制盾构姿态，防止发生突变。 8.2.2 小半径曲线地段施工应符合下列规定： 1 控制推进反力引起的管片环变形、移动、渗水等； 2 使用超挖装置时，应控制超挖量； 3 壁后注浆应选择体积变化小、早期强度高、速凝型的注浆材料；
项目
隧道轴线平面 位置
允许偏差（mm） 地铁隧道 公路隧道
±50
±75
水工隧道
检验方法
检查频 率
±100
用经纬仪测中线 1点/环
2 隧道轴线高程 ±50
±75
±100
用水准仪测高程 1点/环
10
9.4.5 施工中管片拼装允许偏差和检验方法应符合表9.4.5的规定。
表9.4.5 管片拼装允许偏差和检验方法
宽度大于0.2mm的裂缝及混凝土剥落现象。 9.4.2 管片防水密封质量应符合设计要求，无缺损，粘结牢固，平整
，防水垫圈无遗漏。 9.4.3 螺栓质量及拧紧度必须符合设计要求。 9.4.4 施工中隧道轴线和高程允许偏差和检验方法应符合表9.4.4的规
定。
表9.4.4 管片拼装允许偏差和检验方法
5 从地面处理地下障碍物时，应选择合理的处理方法，处理后应进行 回填，确保盾构安全通过；
6 在开挖面拆除障碍物时，可选择带压作业或加固地层的施工方法， 控制地层的开挖量，确保开挖面的稳定，并配备所需的设备及设施。 8.2.5 建（构）筑物地段施工应符合下列规定：
1 盾构施工前，应对建（构）筑物地段进行详细调查，评估施工对建 （构）筑物的影响，并有针对性地采取保护措施，控制地表变形；
14 24 51
8 特殊地段的施工措施
8.2 针对特殊地段的施工措施 8.2.1 浅覆土层地段施工必须符合下列规定：
1 控制掘进参数，减少施工对环境影响； 2 控制盾构姿态，防止发生突变。 8.2.2 小半径曲线地段施工应符合下列规定： 1 控制推进反力引起的管片环变形、移动、渗水等； 2 使用超挖装置时，应控制超挖量； 3 壁后注浆应选择体积变化小、早期强度高、速凝型的注浆材料；
项目
隧道轴线平面 位置
允许偏差（mm） 地铁隧道 公路隧道
±50
±75
水工隧道
检验方法
检查频 率
±100
用经纬仪测中线 1点/环
2 隧道轴线高程 ±50
±75
±100
用水准仪测高程 1点/环
10
9.4.5 施工中管片拼装允许偏差和检验方法应符合表9.4.5的规定。
表9.4.5 管片拼装允许偏差和检验方法
宽度大于0.2mm的裂缝及混凝土剥落现象。 9.4.2 管片防水密封质量应符合设计要求，无缺损，粘结牢固，平整
，防水垫圈无遗漏。 9.4.3 螺栓质量及拧紧度必须符合设计要求。 9.4.4 施工中隧道轴线和高程允许偏差和检验方法应符合表9.4.4的规
定。
表9.4.4 管片拼装允许偏差和检验方法
盾构掘进隧道工程施工及验收规范
ICS盾构掘进隧道工程施工及验收规范发布目录1 总则 (5)2 术语 (6)3 基本规定 (8)4 施工准备 (9)4.1 一般规定4.2 前期调查4.3 技术准备4.4 设备、设施准备4.5 作业准备4.6安全卫生与环境保护措施5 施工测量 (13)5.1 一般规定5.2 地面控制测量5.3 联系测量5.4 地下控制测量5.5 掘进施工测量5.6贯通测量5.7 竣工测量6 管片制作 (20)6.1 一般规定6.2准备工作6.3 原材料要求6.4 模具6.5钢筋6.6 混凝土6.7 成型管片6.8 管片贮存和运输6.9 钢管片制作7 盾构施工 (28)7.1一般规定17.2盾构的组装、调试7.3盾构的现场验收7.4盾构始发7.5盾构掘进7.6轴线控制7.7盾构纠偏7.8 盾构到达7.9盾构调头7.10刀具更换8 特殊地段及特殊地质条件施工 (37)8.1一般规定8.2针对特殊地段及特殊地质条件的施工措施9 管片拼装 (40)9.1一般规定9.2拼装前的准备9.3拼装作业10 壁后注浆 (41)10.1一般规定10.2 注浆参数的选择10.3注浆前的准备工作10.4注浆作业10.5 注浆量控制11 隧道防水 (42)11.1一般规定11.2连接防水11.3特殊部位的防水12 隧道缺陷处理 (43)13 盾构的保养与维修 (44)14 隧道施工运输 (45)14.1一般规定14.2水平运输14.3垂直运输14.4管道运输15 监控量测 (46)15.1 一般规定15.2 隧道环境监控量测15.3 隧道结构监控量测15.4 资料整理和信息反馈16 管片预制工程验收 (50)16.1管片钢筋16.2 管片模具16.3 混凝土16.4 成型管片17 管片防水工程验收 (55)17.1 一般规定17.2 原材料17.3 管片自防水17.4防水密封条安装18 管片拼装工程验收 (57)19 盾构成型隧道验收 (58)盾构掘进隧道工程施工及验收规范1 总则1.0.1 为了加强盾构掘进隧道工程施工管理，确保施工过程的工程安全、环境安全和工程质量，特制定本规范，以统一盾构隧道工程的施工技术和质量验收标准。
盾构掘进隧道工程施工及验收规范
ICS盾构掘进隧道工程施工及验收规范发布目录1 总则 (5)2 术语 (6)3 基本规定 (8)4 施工准备 (9)4.1 一般规定4.2 前期调查4.3 技术准备4.4 设备、设施准备4.5 作业准备4.6安全卫生与环境保护措施5 施工测量 (13)5.1 一般规定5.2 地面控制测量5.3 联系测量5.4 地下控制测量5.5 掘进施工测量5.6贯通测量5.7 竣工测量6 管片制作 (20)6.1 一般规定6.2准备工作6.3 原材料要求6.4 模具6.5钢筋6.6 混凝土6.7 成型管片6.8 管片贮存和运输6.9 钢管片制作7 盾构施工 (28)7.1一般规定17.2盾构的组装、调试7.3盾构的现场验收7.4盾构始发7.5盾构掘进7.6轴线控制7.7盾构纠偏7.8 盾构到达7.9盾构调头7.10刀具更换8 特殊地段及特殊地质条件施工 (37)8.1一般规定8.2针对特殊地段及特殊地质条件的施工措施9 管片拼装 (40)9.1一般规定9.2拼装前的准备9.3拼装作业10 壁后注浆 (41)10.1一般规定10.2 注浆参数的选择10.3注浆前的准备工作10.4注浆作业10.5 注浆量控制11 隧道防水 (42)11.1一般规定11.2连接防水11.3特殊部位的防水12 隧道缺陷处理 (43)13 盾构的保养与维修 (44)14 隧道施工运输 (45)14.1一般规定14.2水平运输14.3垂直运输14.4管道运输15 监控量测 (46)15.1 一般规定15.2 隧道环境监控量测15.3 隧道结构监控量测15.4 资料整理和信息反馈16 管片预制工程验收 (50)16.1管片钢筋16.2 管片模具16.3 混凝土16.4 成型管片17 管片防水工程验收 (55)17.1 一般规定17.2 原材料17.3 管片自防水17.4防水密封条安装18 管片拼装工程验收 (57)19 盾构成型隧道验收 (58)盾构掘进隧道工程施工及验收规范1 总则1.0.1 为了加强盾构掘进隧道工程施工管理，确保施工过程的工程安全、环境安全和工程质量，特制定本规范，以统一盾构隧道工程的施工技术和质量验收标准。

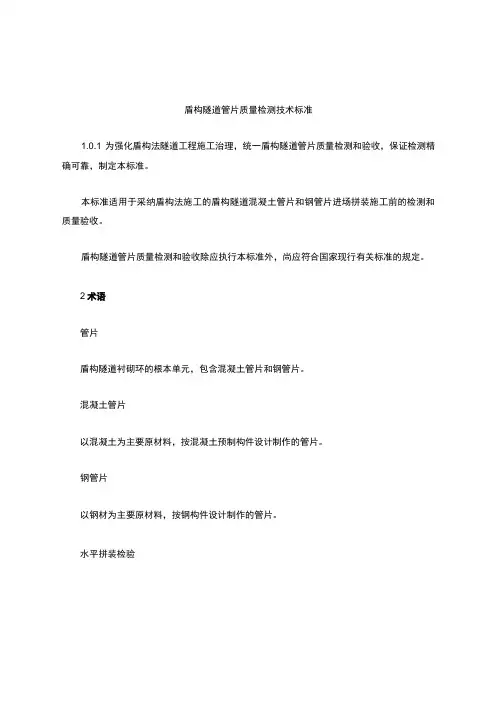

盾构隧道管片质量检测标准规范(001)
盾构隧道管片质量检测技术标准1.0.1为强化盾构法隧道工程施工治理，统一盾构隧道管片质量检测和验收，保证检测精确可靠，制定本标准。
本标准适用于采纳盾构法施工的盾构隧道混凝土管片和钢管片进场拼装施工前的检测和质量验收。
盾构隧道管片质量检测和验收除应执行本标准外，尚应符合国家现行有关标准的规定。
2术语管片盾构隧道衬砌环的根本单元，包含混凝土管片和钢管片。
混凝土管片以混凝土为主要原材料，按混凝土预制构件设计制作的管片。
钢管片以钢材为主要原材料，按钢构件设计制作的管片。
水平拼装检验将两环或三环管片沿铅直方向叠加拼装，通过测量管片内径、外径、环与环、块与块之间的拼接缝隙，从而评价管片的尺寸精度和形位偏差。
2.0.5渗漏检验对混凝土管片外弧面逐级施加水压，观察水在混凝土管片内弧面及拼接面的渗透情况，评价管片抵抗水渗漏的能力。
2.0.6抗弯性能检验对混凝土管片施加抗弯设计荷载，分析混凝土管片在抗弯荷载作用下的变形、管片外表裂缝的产生和变化，评价管片的抗弯性能。
2.0.7抗拔性能检验对混凝土管片中心吊装孔的预埋受力构件进行拉拔试验，评价管片吊装孔的抗拔性能。
2.0.8粘皮混凝土外表的水泥砂浆层被模具粘去后留下的粗糙外表。
2.0.9飞边模塑过程中溢人模具合模线或脱模销等间隙处并留在混凝土管片上的水泥砂浆。
拼接面采纳某种方法将盾构隧道管片连接起来，管片与管片之间的接触面。
2.0.11环向盾构隧道管片拼装成环后，环的切线方向。
2.0.12纵向盾构隧道管片拼装后，环与环的中心连线方向。
2.0.13渗漏检验装置在渗漏检验中，用于固定由凝土管片试件，并能在管片外弧面与试验架钢板之间形成密闭区间进行充水加压试验的试验台座。
渗漏检验装置由检验架钢板、刚性支座、横压件、紧固螺杆、橡胶密封垫等组成。
3根本规定3.0.1盾构隧道管片检测，应在接受托付后,进行现场和有关资料调查，制定检测方案并确认仪器设备状况后进行现场检测，依据计算分析和结果评价推断是否进行扩大抽检，并应出具检测汇报（见图3.0.1）接受委托图3.0.1盾构隧道管片检冽工作程序3.0.2从事盾构隧道管片质量检测的机构，应符合国家规定的有关结构构件检测资质条件要求。
国家标准《盾构法隧道施工及验收规范》gb50446-2008修订情况介绍
生态修复、生态城区建设、地下综合管廊、养老住区、老 旧小区有机更新改造等技术咨询服务，为城市规划建设管 理转型升级提供战略咨询。 科技成果推广转化与认定认证 Ø 住房城乡建设领域科技成果评估，科技成果推广项目评审 与发布；组织住房城乡建设领域新技术、新工艺、新产品 和优秀科技成果的推广应用。 Ø 住宅性能认定，建筑材料、产品和部品质量认证。
a
4
装配式建筑与建筑工业化 Ø 城市装配式建筑与建筑产业化发展规划编制。 Ø 装配式建筑与建筑工业化行业政策和技术标准规范研究、
技术咨询服务与示范推广。
Ø 培育与管理国家住宅产业化试点城市和国家住宅产业化基 地企业，负责国家住宅产业化基地技术创新联盟秘书处日 常工作。
Ø 开展信息化建设，建立建筑部品部件质量终身追溯系统和 住房城乡建设产品BIM大型数据库建设。
a
24
征求意见反馈及处理情况
2015年4～6月，共收到25位专家的反馈意见共计662条。
a
25
征求意见反馈及处理情况
反馈意见处理结果：
采纳223条，部分采纳155条，不采纳284条
a
26
主要修订内容
1.总则 2.术语 3.基本规定 4.施工准备 5.施工测量 6.管片生产与验收 7.掘进施工 8.特殊地段施工
9.管片拼装 10.壁后注浆 11.隧道防水 12.施工安全与环境保护 13.盾构保养与维修 14.施工运输 15.施工监测 16.成型隧道验收
a
27
主要修订内容
完善术语
➢ 盾构
在钢壳体保护下完成隧道掘进、出渣、管片拼装等作业 ，由主机和后配套设备组成的全断面推进式隧道施工机械 设备。根据开挖面的稳定方式，分为土压平衡式盾构、泥 水平衡式盾构、敞开式盾构和气压平衡式盾构。
a
4
装配式建筑与建筑工业化 Ø 城市装配式建筑与建筑产业化发展规划编制。 Ø 装配式建筑与建筑工业化行业政策和技术标准规范研究、
技术咨询服务与示范推广。
Ø 培育与管理国家住宅产业化试点城市和国家住宅产业化基 地企业，负责国家住宅产业化基地技术创新联盟秘书处日 常工作。
Ø 开展信息化建设，建立建筑部品部件质量终身追溯系统和 住房城乡建设产品BIM大型数据库建设。
a
24
征求意见反馈及处理情况
2015年4～6月，共收到25位专家的反馈意见共计662条。
a
25
征求意见反馈及处理情况
反馈意见处理结果：
采纳223条，部分采纳155条，不采纳284条
a
26
主要修订内容
1.总则 2.术语 3.基本规定 4.施工准备 5.施工测量 6.管片生产与验收 7.掘进施工 8.特殊地段施工
9.管片拼装 10.壁后注浆 11.隧道防水 12.施工安全与环境保护 13.盾构保养与维修 14.施工运输 15.施工监测 16.成型隧道验收
a
27
主要修订内容
完善术语
➢ 盾构
在钢壳体保护下完成隧道掘进、出渣、管片拼装等作业 ，由主机和后配套设备组成的全断面推进式隧道施工机械 设备。根据开挖面的稳定方式，分为土压平衡式盾构、泥 水平衡式盾构、敞开式盾构和气压平衡式盾构。
泥水平衡盾构施工技术概论章龙管课件
细颗粒含量多则碴土能形成不透水的流 塑体，能够充满土仓的每个部位，以便建立 压力并传递到切削面支撑土体，压力平衡可 以实现。
粗颗粒含量高的碴土不能形成具备这种 功能的碴土，因而不能实现土压平衡,只能借 助于泥水平衡盾构大比重的泥浆悬浮液，形 成泥膜并传递压力。
从掘进的角度，泥水平衡盾构机也适用 于细颗粒土层，但细颗粒浆液的泥水分离难 度大，投入大，场地要求高。
31
4、管片安装和盾尾壁后注浆系统
主要作用是为开挖后的空间提供支撑和及时充填盾构机外 壳前移后留下的空间。包括管片安装机、吊机、注浆泵和相 应管路。
管片安装机结构示意图
同步注浆示意图
32
第四章 术
泥水平衡盾构施工关键技
33
盾构始发 盾构到达
34
（一） 盾构始发、到达
一般来说，盾构始发和到达技术的关键在于洞口地基加固范围、效 果和洞圈止水密封的效果。
运输轨线
高压电缆 备用管路 循环水管 排污管
人行走道
40
成型隧洞
（二）泥水压力设置 • 泥水压力采用静止土压力（水土分算）作为控制上限，
主动土压力作为控制下限。穿越密集建筑物时压力设定 值靠近上限。一般根据地层性质，砂土、粉土、粉质粘 土等渗透系数较大的地层，采用水土分算。地面荷载偏 压的情况下，压力设定值宜取超载和无荷载的中间值。 • 判断合理性的依据： • A、压力设定要不断摸索，通过地表沉降及时修正。 • B、在渗透性大的地层，利用泥浆漏失量作为检验压力 设定是否合理为依据是可行的。 • 工程施工过程中，根据各项参数分析，总结出适应于该 工程的泥水压力参考计算公式。
44
盾构控制
盾构掘进同步注浆控制
盾构掘进
45
（四）壁后注浆
粗颗粒含量高的碴土不能形成具备这种 功能的碴土，因而不能实现土压平衡,只能借 助于泥水平衡盾构大比重的泥浆悬浮液，形 成泥膜并传递压力。
从掘进的角度，泥水平衡盾构机也适用 于细颗粒土层，但细颗粒浆液的泥水分离难 度大，投入大，场地要求高。
31
4、管片安装和盾尾壁后注浆系统
主要作用是为开挖后的空间提供支撑和及时充填盾构机外 壳前移后留下的空间。包括管片安装机、吊机、注浆泵和相 应管路。
管片安装机结构示意图
同步注浆示意图
32
第四章 术
泥水平衡盾构施工关键技
33
盾构始发 盾构到达
34
（一） 盾构始发、到达
一般来说，盾构始发和到达技术的关键在于洞口地基加固范围、效 果和洞圈止水密封的效果。
运输轨线
高压电缆 备用管路 循环水管 排污管
人行走道
40
成型隧洞
（二）泥水压力设置 • 泥水压力采用静止土压力（水土分算）作为控制上限，
主动土压力作为控制下限。穿越密集建筑物时压力设定 值靠近上限。一般根据地层性质，砂土、粉土、粉质粘 土等渗透系数较大的地层，采用水土分算。地面荷载偏 压的情况下，压力设定值宜取超载和无荷载的中间值。 • 判断合理性的依据： • A、压力设定要不断摸索，通过地表沉降及时修正。 • B、在渗透性大的地层，利用泥浆漏失量作为检验压力 设定是否合理为依据是可行的。 • 工程施工过程中，根据各项参数分析，总结出适应于该 工程的泥水压力参考计算公式。
44
盾构控制
盾构掘进同步注浆控制
盾构掘进
45
（四）壁后注浆
国家标准《盾构法隧道施工及验收规范》gb50446-2008修订情况介绍
主要修订内容
调整掘进施工相关内容
取消“复合盾构掘进” “刀具更换”改为“开仓作业” 增加盾构空推的施工要求 增加存在有害气体地段的施工要求 增加施工作业环境中粉尘容许浓度要求
主要修订内容
管片拼装质量要求中增加适用隧道类型
隧道轴线和高程允许偏差 管片拼装允许偏差
通报征求意见稿的反馈意见收集情况，逐章节介绍反馈意见初 步处理建议，对反馈意见进行处理。
2015年11月6日，标委会组织召开审查会。
修订过程
2015年11月7日，编制组第五次工作会议
针对规范审查会专家意见逐条进行处理，明确处理意见。
修订过程
2015年11月27 ～28日，编制组第六次工作会议
装配式建筑与建筑工业化
城市装配式建筑与建筑产业化发展规划编制。
装配式建筑与建筑工业化行业政策和技术标准规范研究、 技术咨询服务与示范推广。
培育与管理国家住宅产业化试点城市和国家住宅产业化基 地企业，负责国家住宅产业化基地技术创新联盟秘书处日 常工作。
开展信息化建设，建立建筑部品部件质量终身追溯系统和 住房城乡建设产品BIM大型数据库建设。
辅助行政管理
承担建筑能耗统计、建筑节能数据监测分析、建筑能效测 评标识的组织实施。
协助管理可再生能源建筑应用示范项目、既有建筑节能改 造示范项目等。
承担国家重大科技专项“水体污染控制与治理”有关管理 工作。
承担国家住宅产业化基地、国家住宅产业化试点城市、国 家康居示范工程、国家绿色低能耗建筑科技示范工程的申 报受理与组织管理。
盾构的导向系统、自动化施工测量等信息化施工管理技术、绿
色施工技术等也应在规范中有所体现。
修订背景
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.6.2 应合理确定泥浆参数，对泥浆性能进行检测，并进行动态管理 。
7.6.3 应设定和保持泥浆压力与开挖面的水土压力以及排出碴土量与 开挖碴土量相平衡，并根据掘进状况进行调整和控制；
7.6.4 当掘进过程遇有大粒径石块时，应采用破碎机破碎，并采用隔 栅沉淀箱等砾石分离装置分离大粒径砾石，防止堵塞管道。
5
4 增加施工测量频率； 5 采取措施防止后配套车架脱轨或倾覆； 6 防止管片错台和严重开裂。 8.2.3 大坡度地段施工应符合下列规定： 1 选择牵引机车时，应进行必要的计算，车辆应有防溜措施； 2 上坡时应加大盾构下半部分推力，对后方台车采取防止脱滑措施 3 壁后注浆宜采用收缩率小、早期强度高的浆液。 8.2.4 地下管线与地下障碍物地段施工应符合下列规定： 1 应详细查明地下管线类型、位置、允许变形值等，制定专项施工方 案； 2 对受施工影响可能产生较大变形的管线，应根据具体情况进行加固 或改移； 3 应及时调整掘进速度和出碴量，减少地表的沉降和隆起，确保管线 安全； 4 施工前应查明障碍物，并制定处理方案；
浆参数。
7.5.5 根据工程地质和水文地质条件，注入适当的添加剂，保持土质
塑流状态。
2
7.6 泥水平衡盾构掘进
7.6.1 根据隧道工程地质与水文地质条件、隧道埋深、线路平面与坡 度、地表环境、施工监测结果、盾构姿态以及盾构始发掘进阶段的经验 设定盾构滚转角、俯仰角、偏角、刀盘转速、推力、扭矩、送排泥水压 力和流量、排土量等掘进参数。
5 保持开挖面和土仓空气新鲜；
6 作业人员进仓工作时间应符合表7.10.5-6的规定。
4
表7.10.5-6 进仓工作时间
仓内压力（MPa）
工作时间
仓内工作时间(h) 加压时间（min）
0.01~0.13
5
6
ቤተ መጻሕፍቲ ባይዱ0.13~0.17
4.5
7
0.17~0.255
3
9
注：24h内只允许工作1次
减压时间（min）
7.6.5 应在泥水管路完全卸压后进行泥水管路延伸、更换； 7.6.6 泥水分离设备应满足碴土砂粒径要求，处理能力应满足最大排 送碴土量的要求，碴土的存放与搬运应符合环境保护规定。
3
7.7 复合盾构掘进
7.7.1 应根据地层软硬情况、地下水状况、地表沉降控制要求等选择 合适的掘进模式。
7.7.2 当采用土压平衡模式掘进时，参照第7.5节有关规定执行。
8
8.2.8 地质条件复杂地段和砂卵石地段施工应符合下列规定： 1 穿过复杂地层、地段(软硬不均互层),应优先选择复合式盾构； 2 综合考虑所穿过地段地质条件，合理选择刀盘型式和刀具配制方式
设定盾构滚转角、俯仰角、偏角、刀盘转速、推力、扭矩、螺旋输送机
转速、土仓压力、排土量等掘进参数。
7.5.2 掘进中应监测和记录盾构运转情况、掘进参数变化、排出碴土
状况、并及时分析反馈，调整掘进参数，控制盾构姿态。
7.5.3必须使开挖土充满土仓，并使排土量与开挖土量相平衡。
7.5.4 必须严格按照注浆工艺进行壁后注浆，并根据注浆效果调整注
2 根据建（构）筑物基础与结构的类型、现状，可采取加固或托换措 施；
3 加强地表和建（构）筑物变形监测及反馈，调整盾构掘进参数； 4 壁后注浆应使用快凝早强注浆材料，并保证质量。 8.2.6 小净距隧道施工应符合下列规定： 1 施工前，分析施工对已建隧道的影响或平行隧道掘进时的互相影响 ，采取相应的施工措施； 2 施工时，应控制掘进速度、土仓压力、出碴量、注浆压力等，减少 对邻近隧道的影响；
7.7.3 掘进模式的转换宜采用局部气压模式（半敞开模式）作为过渡
模式，并在地质条件较好地层中完成。
7.7.4 掘进前，应根据地层软硬不均匀分布情况,确定刀具组合和更换
刀具计划，并在掘进中加强刀具磨损的检测；
7.7.5 应根据地层状况采用相应措施对地层和渣土进行改良，降低对
刀盘刀具和螺旋输送机的磨损。

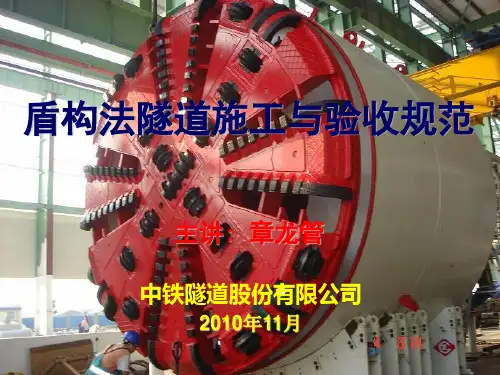

盾构法隧道施工与验收规范
主讲: 章龙管
中铁隧道股份有限公司
2010年11月
1
盾构法隧道施工与验收规范
（GB 50446-2008 有关规定简介）
7 盾构掘进施工
7.5 土压平衡盾构掘进
7.5.1 根据隧道工程地质和水文地质条件、隧道埋深、线路平面与坡
度、地表环境、施工监测结果、盾构姿态以及盾构初始掘进阶段的经验
6
5 从地面处理地下障碍物时，应选择合理的处理方法，处理后应进行 回填，确保盾构安全通过；
6 在开挖面拆除障碍物时，可选择带压作业或加固地层的施工方法， 控制地层的开挖量，确保开挖面的稳定，并配备所需的设备及设施。 8.2.5 建（构）筑物地段施工应符合下列规定：
1 盾构施工前，应对建（构）筑物地段进行详细调查，评估施工对建 （构）筑物的影响，并有针对性地采取保护措施，控制地表变形；
14 24 51
8 特殊地段的施工措施
8.2 针对特殊地段的施工措施 8.2.1 浅覆土层地段施工必须符合下列规定：
1 控制掘进参数，减少施工对环境影响； 2 控制盾构姿态，防止发生突变。 8.2.2 小半径曲线地段施工应符合下列规定： 1 控制推进反力引起的管片环变形、移动、渗水等； 2 使用超挖装置时，应控制超挖量； 3 壁后注浆应选择体积变化小、早期强度高、速凝型的注浆材料；
7
3 对先行和既有隧道应加强监控量测； 4 可采取加固隧道间的土体、先行隧道内支设钢支撑等辅助措施控制 地层和隧道变形。 8.2.7 江河地段施工应符合下列规定： 1 详细查明工程地质和水文地质条件和河床状况，设定适当的开挖面 压力，加强开挖面管理与掘进参数控制，防止冒浆和地层坍塌； 2 必须配备足够的排水设备与设施； 3 采用快凝早强注浆材料，加强壁后同步注浆和二次注浆； 4 穿过江河前，应对盾构密封系统做全面检查和处理； 5 长距离穿越江河时，应根据地层条件预测刀具和盾尾密封的磨损， 制定更换方案； 6 采取措施防止对堤岸的影响。
7.9 刀具更换
7.9.5 带压更换刀具必须符合下列规定：
1 通过计算和试验确定合理气压，稳定工作面和防止地下水渗漏;
2 刀盘前方地层和土仓满足气密性要求；
3 由专业技术人员对开挖面稳定状态和刀盘、刀具磨损状况进行检查
，确定刀具更换专项方案与安全操作规定；
4 作业人员应按照刀具更换专项方案和安全操作规定更换刀具；
7.6.3 应设定和保持泥浆压力与开挖面的水土压力以及排出碴土量与 开挖碴土量相平衡，并根据掘进状况进行调整和控制；
7.6.4 当掘进过程遇有大粒径石块时，应采用破碎机破碎，并采用隔 栅沉淀箱等砾石分离装置分离大粒径砾石，防止堵塞管道。
5
4 增加施工测量频率； 5 采取措施防止后配套车架脱轨或倾覆； 6 防止管片错台和严重开裂。 8.2.3 大坡度地段施工应符合下列规定： 1 选择牵引机车时，应进行必要的计算，车辆应有防溜措施； 2 上坡时应加大盾构下半部分推力，对后方台车采取防止脱滑措施 3 壁后注浆宜采用收缩率小、早期强度高的浆液。 8.2.4 地下管线与地下障碍物地段施工应符合下列规定： 1 应详细查明地下管线类型、位置、允许变形值等，制定专项施工方 案； 2 对受施工影响可能产生较大变形的管线，应根据具体情况进行加固 或改移； 3 应及时调整掘进速度和出碴量，减少地表的沉降和隆起，确保管线 安全； 4 施工前应查明障碍物，并制定处理方案；
浆参数。
7.5.5 根据工程地质和水文地质条件，注入适当的添加剂，保持土质
塑流状态。
2
7.6 泥水平衡盾构掘进
7.6.1 根据隧道工程地质与水文地质条件、隧道埋深、线路平面与坡 度、地表环境、施工监测结果、盾构姿态以及盾构始发掘进阶段的经验 设定盾构滚转角、俯仰角、偏角、刀盘转速、推力、扭矩、送排泥水压 力和流量、排土量等掘进参数。
5 保持开挖面和土仓空气新鲜；
6 作业人员进仓工作时间应符合表7.10.5-6的规定。
4
表7.10.5-6 进仓工作时间
仓内压力（MPa）
工作时间
仓内工作时间(h) 加压时间（min）
0.01~0.13
5
6
ቤተ መጻሕፍቲ ባይዱ0.13~0.17
4.5
7
0.17~0.255
3
9
注：24h内只允许工作1次
减压时间（min）
7.6.5 应在泥水管路完全卸压后进行泥水管路延伸、更换； 7.6.6 泥水分离设备应满足碴土砂粒径要求，处理能力应满足最大排 送碴土量的要求，碴土的存放与搬运应符合环境保护规定。
3
7.7 复合盾构掘进
7.7.1 应根据地层软硬情况、地下水状况、地表沉降控制要求等选择 合适的掘进模式。
7.7.2 当采用土压平衡模式掘进时，参照第7.5节有关规定执行。
8
8.2.8 地质条件复杂地段和砂卵石地段施工应符合下列规定： 1 穿过复杂地层、地段(软硬不均互层),应优先选择复合式盾构； 2 综合考虑所穿过地段地质条件，合理选择刀盘型式和刀具配制方式
设定盾构滚转角、俯仰角、偏角、刀盘转速、推力、扭矩、螺旋输送机
转速、土仓压力、排土量等掘进参数。
7.5.2 掘进中应监测和记录盾构运转情况、掘进参数变化、排出碴土
状况、并及时分析反馈，调整掘进参数，控制盾构姿态。
7.5.3必须使开挖土充满土仓，并使排土量与开挖土量相平衡。
7.5.4 必须严格按照注浆工艺进行壁后注浆，并根据注浆效果调整注
2 根据建（构）筑物基础与结构的类型、现状，可采取加固或托换措 施；
3 加强地表和建（构）筑物变形监测及反馈，调整盾构掘进参数； 4 壁后注浆应使用快凝早强注浆材料，并保证质量。 8.2.6 小净距隧道施工应符合下列规定： 1 施工前，分析施工对已建隧道的影响或平行隧道掘进时的互相影响 ，采取相应的施工措施； 2 施工时，应控制掘进速度、土仓压力、出碴量、注浆压力等，减少 对邻近隧道的影响；
7.7.3 掘进模式的转换宜采用局部气压模式（半敞开模式）作为过渡
模式，并在地质条件较好地层中完成。
7.7.4 掘进前，应根据地层软硬不均匀分布情况,确定刀具组合和更换
刀具计划，并在掘进中加强刀具磨损的检测；
7.7.5 应根据地层状况采用相应措施对地层和渣土进行改良，降低对
刀盘刀具和螺旋输送机的磨损。
盾构法隧道施工与验收规范
主讲: 章龙管
中铁隧道股份有限公司
2010年11月
1
盾构法隧道施工与验收规范
（GB 50446-2008 有关规定简介）
7 盾构掘进施工
7.5 土压平衡盾构掘进
7.5.1 根据隧道工程地质和水文地质条件、隧道埋深、线路平面与坡
度、地表环境、施工监测结果、盾构姿态以及盾构初始掘进阶段的经验
6
5 从地面处理地下障碍物时，应选择合理的处理方法，处理后应进行 回填，确保盾构安全通过；
6 在开挖面拆除障碍物时，可选择带压作业或加固地层的施工方法， 控制地层的开挖量，确保开挖面的稳定，并配备所需的设备及设施。 8.2.5 建（构）筑物地段施工应符合下列规定：
1 盾构施工前，应对建（构）筑物地段进行详细调查，评估施工对建 （构）筑物的影响，并有针对性地采取保护措施，控制地表变形；
14 24 51
8 特殊地段的施工措施
8.2 针对特殊地段的施工措施 8.2.1 浅覆土层地段施工必须符合下列规定：
1 控制掘进参数，减少施工对环境影响； 2 控制盾构姿态，防止发生突变。 8.2.2 小半径曲线地段施工应符合下列规定： 1 控制推进反力引起的管片环变形、移动、渗水等； 2 使用超挖装置时，应控制超挖量； 3 壁后注浆应选择体积变化小、早期强度高、速凝型的注浆材料；
7
3 对先行和既有隧道应加强监控量测； 4 可采取加固隧道间的土体、先行隧道内支设钢支撑等辅助措施控制 地层和隧道变形。 8.2.7 江河地段施工应符合下列规定： 1 详细查明工程地质和水文地质条件和河床状况，设定适当的开挖面 压力，加强开挖面管理与掘进参数控制，防止冒浆和地层坍塌； 2 必须配备足够的排水设备与设施； 3 采用快凝早强注浆材料，加强壁后同步注浆和二次注浆； 4 穿过江河前，应对盾构密封系统做全面检查和处理； 5 长距离穿越江河时，应根据地层条件预测刀具和盾尾密封的磨损， 制定更换方案； 6 采取措施防止对堤岸的影响。
7.9 刀具更换
7.9.5 带压更换刀具必须符合下列规定：
1 通过计算和试验确定合理气压，稳定工作面和防止地下水渗漏;
2 刀盘前方地层和土仓满足气密性要求；
3 由专业技术人员对开挖面稳定状态和刀盘、刀具磨损状况进行检查
，确定刀具更换专项方案与安全操作规定；
4 作业人员应按照刀具更换专项方案和安全操作规定更换刀具；
