开关柜在线测温系统

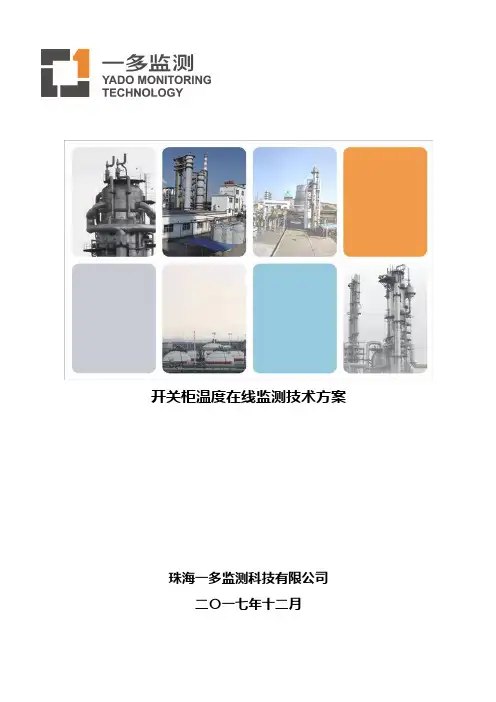

开关柜温度在线监测技术方案珠海一多监测科技有限公司二〇一七年十二月目录1 概述 (1)2 监测范围 (1)3 总体方案 (1)3.1 系统拓扑图 (2)3.2 监控中心 (2)3.3 通讯方案 (2)4 传感器配置 (3)4.1 配置原则 (3)4.2 现场安装 (3)4.2.1 高压开关柜 (3)5 主要监测设备 (5)5.1 复合型无源无线电气量传感器 (5)5.2 测温接收模块 (7)5.2.1 接收模块功能 (7)5.3 监测工作站 (8)6 系统功能 (8)6.1 主要功能 (8)6.2 历史分析 (10)6.3 智能告警 (11)开关柜温度在线监测1概述开关柜是变电站的主要设备之一，在整个电力系统安全运行中起着举足轻重的作用。

开关柜事故起因多为开关柜动触头、静触头、电缆接头、等处的虚接、材料老化、磨损、过载等原因造成接触电阻过大，运行中过热，最后导致绝缘烧损，形成线间或相间短路，瞬间引发火灾。

传统对开关柜的监测主要采用定期人工巡检方式。

由于巡检间隔时间长，受人为因素影响大，且无法检查设备内部接点的温升情况，已无法满足供电可靠性的要求，无法适应现代变电设备的运行管理的需求，因此急需对现行的预防性维修制进行根本的变革，其发展方向必然是采用在线监测及诊断技术。

珠海一多监测科技有限公司是设备状态监测行业的领先企业，针对开关柜接点温度监测的需要，推出的开关柜温度在线监测系统，对开关柜动触头、静触头、电缆接头等容易发生异常温升的部位，采用接触式温度传感器实时检测被测点温度，解决设备带电运行状态下温度在线监测问题。

2监测范围本项目对高压开关柜的接点温升状况和负载电流进行在线监测。

监测数据通过就地集中显示装置集中接收后再上传到控制室。

3总体方案开关柜温度在线监测系统具有电气接点温度和负载电流在线监测功能，主要在线监测开关柜断路器一次插头、电缆接头等电气连接部位的温度和电流。

监测数据采用无线传输的方式集中接收后上传到监控室进行集中监控，实时监测和预警。

高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中重要的电气设备之一，用于控制和保护电力系统中的电器设备。

其在线监测与故障诊断技术的研究和应用对于确保电力系统的稳定运行和故障快速处理具有重要意义。

本文将从高压开关柜的在线监测技术和故障诊断技术两个方面展开论述。

高压开关柜的在线监测技术是指通过传感器和数据采集装置将开关柜的运行状态参数进行实时监测，并通过远程通信技术传输到监控中心，进行实时分析和监控。

其主要包括以下几个方面的内容：第一，温度监测。

高压开关柜中的电器设备在运行时会产生一定的热量，如果温度过高可能导致设备失效或发生故障。

因此，通过设置温度传感器对高压开关柜的关键部位进行温度监测，可以及时发现异常情况并进行预警。

第二，电流监测。

高压开关柜中的电流是电力系统正常运行的基本依据，通过安装电流传感器对高压开关柜中电流进行实时监测，可以掌握设备的运行状态，提前预防设备过载或短路等故障的发生。

第三，压力监测。

高压开关柜中的气体压力是其正常运行的重要参数，通过安装压力传感器对高压开关柜中的气体压力进行监测，可以及时发现气体泄漏或压力异常，防止设备损坏或发生爆炸等事故。

第四，湿度监测。

高压开关柜中的湿度会影响设备的绝缘性能和运行稳定性，通过安装湿度传感器对高压开关柜中的湿度进行监测，可以及时发现湿度过高或过低的情况，采取相应的措施保障设备的正常运行。

高压开关柜的故障诊断技术是指通过监测和分析高压开关柜运行时产生的信号，判断设备是否存在故障，并通过相应的算法和方法对故障进行诊断和定位。

其主要包括以下几个方面的内容：第一，振动分析。

高压开关柜在运行时会产生一定的振动信号，通过对振动信号进行分析，可以判断设备是否存在运行不稳定、松动或其他故障。

第二，红外热像技术。

通过红外热像仪对高压开关柜的外观进行拍摄，可以观察设备局部温度分布情况，通过温度异常点的识别和定位，判断设备是否存在故障。

第三，气体分析。

高压开关柜在运行时会产生一定的气体，通过对开关柜内气体的成分和浓度进行分析，可以判断设备是否存在绝缘失效、短路故障等情况。

C. 无线测温 （电池供电） • 1、高温下电池寿命大大降低，实际寿命很不确定。大量使用，需频
繁停电更换电池，后期维护成本高。 • 2、存在安全隐患，电池长期处于高温下存在液体渗漏或爆炸危险；
直接影响一次系统安全。 • 3、为了减少功耗数据提取间隔时间长，实时性差
D. CT 感应取电无线测温 • 1、传感器工作通过一次电流回路的电流感应出电压，经过整流稳压
• 3、售后服务陷阱 厂家承诺提供售后服务，如果有问题会去免费维护； 但是不会告诉用户：维护的过程中需要用户停电，而这恰恰会给客户造 成麻烦。
• 4、验收过关等于没问题 供货商通常会给用户灌输一种意识：验收过关就没
问题。结果导致供货商倾向于选择低价产品，只要现场验收时看不出问题就 行。与此同时，用户很少有机会了解到更合适的产品，最终导致用户利益受 损，而供货商却不用承担任何风险。
六、用户常见认识误区及其原因
• 1、应急型 无法在短时间内全面掌握在线测温产品信息，导致选择范围 受限，只能选择性能有缺陷的产品临时应急用。
• 2、价格最低型 选购产品偏重于前期采购价格低，不考虑后期维护成本； 结果导致经常停电来维护测温产品，原本期望减少维护费用，结果却成 本大增，最终有些用户不得不放弃使用或更换其他产品。
0-1000℃ 测温精度要求不高，测温 范围较宽的部位 3～5年
短
电池供电 无线射频 接触式 1℃±0.5℃
感应供电 无线射频 接触式 1℃±0.5℃
一般
技术成熟，稳定性 好
电池在高温下工作，有 高 爆炸和电解液泄露危险
-55～+127℃
-55～+127℃
裸露高压接点、电缆接 裸露高压接点、电
头等
缆接头等

浅谈智能化变电站10kV高压开关柜在线测温技术摘要：随着时代的发展，越来越多的设备逐渐走向智能化，变电站也是如此。

在智能化变电站中，分析其基本结构以及基本运行方式，进而能最终实现10kV高压开关柜在线测温技术的投入使用。

本文在这前提下，主要介绍10kV高压开关柜在线测温技术的重要内容，同时分析该技术的实际应用过程，期望以供参考。

关键词：智能化变电站；测量温度；高压智能化变电站主要是电力系统直接向10kV配电网合理分配电气的设备，在时间较长的条件下，部分高压开关柜很可能通过4000A的电流。

在较高的工作电流和高压开关柜内部各插头发生位置偏移、动静触头较为松动、不合理的用料等因素的影响下，造成相应的电阻明显增加，进而导致10kV高压开关柜的内部严重发热。

我国对10kV高压开关柜具有严格规定（提供的产品应该符合国家鉴定文件或同有效证明文件）：如果超过允许的温度值，则会严重影响10kV高压开关柜的运行效率，从而造成事故。

因此，采取有效的在线测温技术，准确、实时监测10kV高压开关柜的内部温度是至关重要的。

一、10kV高压开关柜在线测温技术的基本内容与特点一般情况下，10kV 高压开关柜的柜体是全封闭式，其柜内所含有的空间范围很小，柜中包含较多的设备，造成电气设备之间的安全距离很短，这在一定程度上导致测温工作难度明显增加。

传统测温技术（温度传感器传送被监测点温度时，将自身编号ID也进行传输，当传输到计算器时，则会自动显示各监测点温度）大多存在或多或少的问题，如果使用传统测温技术对10kV高压开关进行测温操作，一般不能达到良好的效果。

因此，研究新型在线测温系统是很有必要的。

（一）原理10kV高压开关柜在线测温技术的工作原理为：采集器通过利用天线对SAW （表面声波）传感器传输无线电磁波信号，该传感器收到电池波信号后，叉指换能器（广泛应用的有效瑞利表面波换能器）就会引发声表面波，使得声表面波能顺着电压基材表面传递到反射区，再传递回叉指换能器，最终让叉指换能器利用天线，对采集器发射反向电磁波，最后采集器进行接收即可[1]。
