SPC系统操作手册

SPC统计过程控制第一节概述一、预防和检验用最终产品检验将不合格产品剔除的方法，进行生产和质量控制是一种浪费，因为它允许把时间和原料投入无用的生产与服务中。

这属于死后验尸，于事无补。

避免此种浪费的有效办法是预防，事先预防是最好的节约。

二、过程控制系统（SPC）一个过程控制系统可以称为一个反馈系统。

统计过程控制（SPC）是一类反馈系统，但也存在不是统计性的反馈系统。

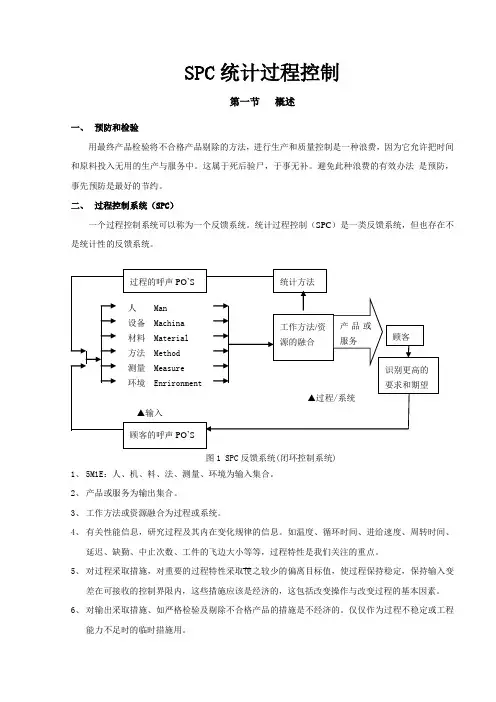

图1 SPC反馈系统(闭环控制系统)1、5M1E：人、机、料、法、测量、环境为输入集合。

2、产品或服务为输出集合。

3、工作方法或资源融合为过程或系统。

4、有关性能信息，研究过程及其内在变化规律的信息。

如温度、循环时间、进给速度、周转时间、延迟、缺勤、中止次数、工件的飞边大小等等，过程特性是我们关注的重点。

5、对过程采取措施，对重要的过程特性采取使之较少的偏离目标值，使过程保持稳定，保持输入变差在可接收的控制界限内，这些措施应该是经济的，这包括改变操作与改变过程的基本因素。

6、对输出采取措施、如严格检验及剔除不合格产品的措施是不经济的。

仅仅作为过程不稳定或工程能力不足时的临时措施用。

三、变差的普遍原因和特殊原因上述5M1E人、机、料、法、测量、环境等原因，造成产品特性变差的原因可分为：1、普通原因：随时间稳定分布，是偶然性原因造成波动质量波动。

当普通原因不改变时，过程是稳定的，是可以预测的。

这叫：“过程处于受控状态”或“受控”。

2、特殊原因：它的出现会引起过程特性分布的变化，这是系统的原因。

当存在特殊原因时，过程不稳定，其输出是不可预测的；这种变差可能是有害的，也可能是有益的。

关键是识别。

如是好看趋势，有利于产品质量提高；如是坏的趋势，会影响产品质量，应该控制和消除。

过程控制计划就是确保顾客要求得到满足，而且不受其他特殊原因的影响。

普通原因与特殊原因的比较四、局部措施和系统措施局部措施解决变差的特殊原因，这是过程操作人员的责任。

管理人员的介入也是为了更好的让直接操作人员承担这个责任。

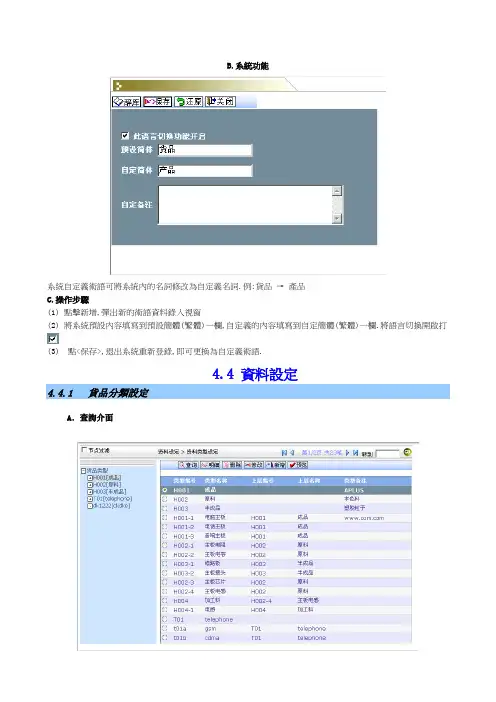

B.系統功能系統自定義術語可將系統內的名詞修改為自定義名詞.例:貨品→ 產品C.操作步驟(1) 點擊新增,彈出新的術語資料錄入視窗(2) 將系統預設內容填寫到預設簡體(繁體)一欄,自定義的內容填寫到自定簡體(繁體)一欄.將語言切換開啟打(3) 點<保存>,退出系統重新登錄,即可更換為自定義術語.4.4 資料設定4.4.1 貨品分類設定A．查詢介面明細介面：B．功能說明對貨品（如原料、半成品、成品等）進行分類，根據實際需要可分成大、中、小類等，系統沒有層次限制，可以任意細分下去，系統會將數據自動生成樹狀列表。

C．操作方法(1) [查詢介面]的操作請參考<數據查詢作業>幫助；(2) [明細介面]的操作請參考<資料明細作業>幫助。

D．操作細則(1) <貨品類型編號>：不能為空，不能重複；(2) <貨品類型名稱>：不能為空，可以重複，但建議不要有重複名稱；(3) <貨品上層分類>：為空時，表示此類型為最上層類型；<上層分類>清空的方法上按‘Delete’鍵刪除；選擇上層分類的方法有兩種：一是點選下拉清單選擇，數據不多時較方便；二是點選下拉清單旁的鈕在選擇作業中選擇。

<上層分類>不能與當前類別形成循環；如果<上層分類>改變，此類別下屬所有資料也會隨之改變；(4) <貨品類型備註>：說明用，可列印或導出此內容；輸入時可在從<辭庫>中載入數據；E．資料錄入操作提示(1) 如果在查詢介面中使用了過濾條件，如<視窗條件設定>、<節點過濾>、<系統權限設定>等，在數據新增或修改保存後可能不能在查詢數據表中顯示，此時便不能使用明細視窗中的操作當前記錄的功能按鈕（如修改、刪除等）；(2) 刪除此類型時，如果存在下屬類型或有相關聯資料（如有此類別之貨品資料）則不能刪除。

[注意事项] 如果控制图还未输入数据，此时系统会提示控制图没有数据；
广州太友计算机科技有限公司
QSmart SPC Monitor 操作手册 P 控制图 P 图是通过观察产品的为合格品率来控制质量的，P 图单独使用，是计数型数据控制图中比较常 用的一种。
NP 控制图 不合格品数的 NP 控制图 NP 控制图和 P 控制图基本相同，不同之处在于 NP 控制图中各样本容量应恒定。
[注意事项] 如果控制图还未输入数据，此时系统会提示控制图没有数据；
广州太友计算机科技有限公司
QSmart SPC Monitor 操作手册 查看检验规则 查看任一控制图选择了哪些判异规则进行控制 1. 选择需要查看判异规则的控制图； 2. 从“信息查看”菜单下点击“判异规则”菜单；
[注意事项] 每一控制图的判异规则可能都不相同,系统对每一控制图可以单独设置规则进行判断。
良品率推移图 Y 图属于非标准的休哈特控制图，其主要对产品的合格率及产品的不良项目进
广州太友计算机科技有限公司
QSmart SPC Monitor 操作手册 行统计控制，红色虚线为良品率的目标值，没达到目标值的点均为异常点，良 品率目标值可以根据历史数据得到，也可设定为部门产品的品质目标值。 Y 图的适用场合： §1、只需对产品的良品率和不良项目进行一般性监控的场合。 §2、当用其它计数值控制图进行控制不适合的场合。 §3、对于 Y 图的选用，企业可以根据实际的情况而定。 排列图 柏拉图（排列图）：表示每种缺陷在选择时间段的数量及累加后所占的百分比，系统显示前 9
QSmart SPC Monitor 操作手册
前言
随着我国经济的不断地发展及经济全球化的趋势，SPC 作为一种有效的质量管理工具已逐 渐被大家所熟悉，但如何结合企业的实际状况推行 SPC 确是很多企业面临的一个大问题，其中 有品质知识普及的问题，企业内部信息化程度的问题，企业竞争中的实施低成本等要求，根据企 业的实际需求，太友科技特推出 QSmart SPC Moinitor 及 QSmart SPC Analyst 分析软件产品，为 中小企业质量的过程控制提供全面的解决方案，从软件系统到质量管理的知识培训，太友科技将 为用户提供全程的服务支持。

SPC安装和操作手册目 录第一章 基本信息 (3)第二章 安装 (4)第三章 SPC规范 (17)第四章 SPC用户指南 (20)第五章服务选择 (74)第一章 基本信息伺服位置控制器（SPC）是一个伺服阀驱动器，它接收来自系统控制器的DeviceNet或4-20mA 位置指令信号，并能精确定位比例型或积分型伺服阀。

SPC能够满足蒸汽透平或燃气透平燃料控制阀所要求的控制精度、响应性和冗余性的要求。

SPC可接收1路或2路（冗余）交流或者1路直流阀门位置反馈信号。

SPC服务工具用于配置、校正、调整、监控和排除一个SPC。

SPC运行在PC端和通过一个串行连接与SPC相连。

串行端口连接器是一种9-pin sub-D套接字,并使用一个直流电缆连接到个人电脑。

如果需要新的电脑但是没有9-pin系列连接器(P / N 8928 - 463)，伍德沃德会提供一个USB 9-pin串行适配器套装。

该工具包包含一个USB适配器,软件,和一个1.8米(6英尺)的串行电缆。

(见第四章对SPC安装服务的工具说明)。

SPC配置通过使用SPC服务工具的配置文件编辑器创建一个文件,然后加载到SPC。

SPC服务工具也可读取一个现有的配置从一到配置文件编辑器SPC。

参见第四章、程控用户指南,运用SPC的详细说明服务的工具。

第一次SPC已经连接到一个驱动器,它必须被校准动器的位置以反馈给传感器。

用户通过服务工具引导校准过程。

校准也可通过柔性控制链接来进行。

校准过程可以在GAP文件中找到参考。

第二章 安装功率要求SPC需要电压源范围是18到32 v,最大的电流容量是 1.1A。

如果一块电池是用来提供操作功率,那么电池充电器是必须要保持一个稳定的电源电压。

电源线的基本要求是保护一个5,125 V 保险丝并且能够承受一个20A,100 ms 运行时功率的正常应用。

位置要求在为SPC选择安装位置时需要考虑以下这些要求: （1）适当的通风制冷（2）用于维修及检修的空间 （3）保护避免直接接触水（4）避免接触高压高电流的设备或装置，避免产生电磁干扰 （5）避免振动（6）所选择的位置要能满足操作温度范围 -40至+70°C(-40 至+ 158°F)保护和接地一个保护的终止是提供了接线盒的每个信号。
