tcl脚本

TCL脚本入门教程```puts "Hello, TCL!" ;# 输出 Hello, TCL!set name "John" ;# 定义一个变量 nameputs "My name is $name." ;# 输出 My name is John.```在这个例子中，第一行的`puts`命令用于输出文本到控制台，第二行的`set`命令用于定义一个变量，第三行的`puts`命令输出带有变量的文本。

在TCL中，变量需要以`$`开头。

- `set`：用于定义和修改变量的值。

- `if`：用于条件判断，根据条件执行不同的代码块。

- `for`：用于循环执行代码块一定的次数。

- `while`：用于在条件满足的情况下循环执行代码块。

- `proc`：用于定义和调用过程（函数）。

- `expr`：用于进行数学运算和表达式求值。

```set age 25set height 1.75set name "Tom"puts "My age is $age."puts "My height is $height meters."puts "My name is [string toupper $name]."```这个例子中，`set`命令用于定义三个变量，`puts`命令用于输出带有变量的文本。

`string toupper`是TCL中的字符串处理命令，用于将字符串转换为大写。

```set file [open "example.txt" r]set content [read $file]close $fileputs $content```这个例子中，`open`命令用于打开一个文件，`read`命令用于读取文件内容，`close`命令用于关闭文件。

Tcl脚本测试入门Tcl简介Tcl是一种非常简单的编程语言，如果你以前曾经学过编程，那么你只要学习几个小时就可以编写出一些有趣的Tcl程序。

本文将对Tcl的功能做一个大概的介绍。

一般来说，读完本文之后，你就可以开始独立的编写一些简单的Tcl 脚本了；不过，要想获得更全面的认识，我们建议你还是去参考几本目前已经出版的 Tcl书籍。

基本语法Tcl脚本由一些被换行符或是分号分开的命令所组成。

命令都有相同的基本格式，如下面的例子所示：expr 20 + 10该命令计算20加10的和，并返回结果30。

你可以把这个例子以及本文中的所有其它的例子键入到tclsh这样的Tcl应用程序中来验证它们；在一个命令结束后，tclsh将打印出它的结果。

每个Tcl命令都含有一个或多个被空格分开的单词，在这个例子中有4个单词：expr,20,+,和10。

第一个单词是一个命令名，其余的单词是这个命令的参数。

所有的Tcl命令都含有一些单词，但不同的命令对他们的参数有不同的处理方式。

expr命令把它的所有参数看作是一个算术表达式，计算表达式的结果，并以字符串的形式返回结果。

在expr命令中，单词之间的分隔不是很重要：同样的命令你可以写成这种形式：expr 20+10不过，对大部分的命令来说，单词的结构是很重要的。

每个单词都会用于不同的目的。

所有的Tcl命令都返回结果。

如果一个命令产生了没有意义的结果，那么它将返回一个空字符串作为它的结果。

变量Tcl允许你在变量中保存数值，并且可以在后续的命令中使用这些数值。

set命令用于对变量进行读写操作。

比如，下面的命令对变量x赋值为32。

set x 32这个命令返回变量的新值。

你可以让set只带一个参数来读出变量的数值：set x你不需要在Tcl中声明变量：变量在第一次set的时候被自动创建。

Tcl变量没有类型：任何值可以赋给任何变量。

要想在一个命令中使用变量的值，可以采用变量替代，如下例所示：expr $x*3当一个字符$出现在一个命令中的时候，Tcl把跟在它后面的字母和数字看作是一个变量名并且将其替换成变量的值。

过程和变量前面的章节中我们对过程和变量已经有了较多的接触了，还定义了一些自己的过程，并且对列表和数组等有了深入的了解。

本章节中我们将系统的深入了解TCL中的过程和变量相关的知识。

首先从过程定义开始。

定义过程TCL中，“过程”和“函数”没有差别，这一点和C语言类似。

在这本书当中，TCL的“过程”和“函数”是两个完全等价，可以互相替换的概念和术语。

TCL定义任何过程的语法如下：proc name arglist bodyproc是标准的TCL核心命令之一，用来定义一个过程。

它带有三个参数：过程名字、过程的参数列表以及过程体。

1.过程名字可以是任意的字符串。

当然了，本着易读和可维护性的原则，我们建议按照C语言语法惯例来命名。

如果你喜欢中文，也可以给你定义的过程一个中文名字。

如果定义的过程已经存在了，那么新定义的过程会替换掉原来的定义，这一点和C不同。

在C中，函数是不能够被重复定义的。

2.参数列表用来声明本过程的调用参数形式，它应该是一个TCL列表。

列表的每一个元素就是一个过程的形式参数。

当然列表可以为空，表示本过程不需要参数。

3.过程体是一块TCL脚本，当本过程被调用的时候，就执行该脚本。

4.过程返回值可以直接在body中调用return来返回，如果没有执行return就返回，那么body中最后被执行的那条命令的返回值就是过程的返回值。

TCL中的过程支持递归，包括直接递归和间接递归。

下面我们定义一个阶乘函数：proc Factorial {n} {if {$n==1} {return 1}return [expr {$n * [Factorial [expr $n-1]] }] ;#递归调用}puts [Factorial 4]其中Factorial是过程名；{n}是参数列表，只有一个元素，表示过程Factorial只有一个参数；过程内部通过递归调用来计算参数n的阶乘。

全局、局部TCL中的变量也有作用范围之说。

TCL脚本语言学习（1）当输入的命令较长时，可以使用反斜线 \ 将一行命令分割为几行,例如：set target_library \/home/fzz/synopsys/library/slow.db上面的命令等价于set target_library /home/fzz/synopsys/library/slow.db（2）缩略语命令：Synopsys的命令可以缩略到非含糊的形式，但是在脚本文件中应该少使用缩略命令，因为脚本文件在某些Synopsys的工具或者TCL中的命令易于发生变化，这种变化因为缩略而变得含糊。

（3）可以使用Synopsys中的“history”命令列举或者执行出先前使用过所有命令，例如：dc_shell> history info 5该命令将列举出最近执行过的5跳指令dc_shell> history redo 4该命令将执行在当前 dc_shell中执行过的命令中的第4条指令，这里面redo 后面的数据如不是有效的，则将重复执行最后输入的命令。

例如dc_shell> history redo -4, -4 无效，将重复执行最后输入的有效指令也可以采用快捷键的方式，输入“!!”命令，重新执行命令。

例如：dc_shell> !!set target_library /home/fzz/synopsys/library/slow.db/home/fzz/synopsys/library/slow.db能够重复执行某条指令可以使用Dc_shell> !5(4)以命令行方式获得help使用-help 命令获得帮助Dc_shell> echo –help同样可以使用for命令获得help的所有命令，输入方式如下：dc_shell> help for*也可以获得特殊的命令组的所有命令的列表，通过输入命令集合的名字，例如：dc_shell> help procedures使用man命令也可以使用man命令获取Synopsys中获得帮助的相应命令，例如：dc_shell > man query_objects(5)Command Status命令状态时命令返回值，所有的命令都返回一个一个字符串或者 null，默认时命令状态值返回控制窗口，例如：dc_shell >set total_cells 0 ,这里定义了一个新的变量dc_shell >incr total_cells(6)Quoting 引用使用quoting disable一些特殊字符的含义（例如:[],$ and ;）dc_shell> set a 5; set b 1010dc_shell> echo {[expr $b - $a]} evaluates to [expr $b - $a][expr $b - $a] evaluates to 5双引号标示特殊的较弱的quoting，使用举例如下：dc_shell> Set A 10; set B 44dc_shell> ech o “A is $A; B is $B.\nNet is [expr $A - $B].”chapter 2 Tcl基础Variables变量dc_shell> set buf_name 1si_10K/B1I1si_10K/B1Idc_shell> set a 11dc_shell> set b 2.5Tcl中所有的变量都是字符串，Tcl不识别变量是整数或者实数的变量dc_shell> set b 1010dc_shell> incr b11dc_shell> incr b -65Incr的默认增加值是1，如果增加的不是整数值，那么则会报错，例如：dc_shell> set b 2.42.4dc_shell> incr bError …为了查找一个变量是否存在，可以使用tcl的info exists命令，例如说，为了查看变量total_cells是否存在，键入：dc_shell> info exists total_cells如果变量存在，则info exists返回1，否则，返回0。

TCL基本语法1语言简介TCL缩短工具命令语言的形式。

由加州大学伯克利分校的约翰Ousterhout设计它。

它是一种脚本语言，由其自身的解释器，它被嵌入到开发应用程序的组合。

TCL最初在Unix平台中。

后来移植到Windows，DOS，OS/2和Mac OSX。

TCL非常类似于其他UNIX的shell语言，类似Bourne Shell (Sh), the C Shell (csh), the Korn Shell (sh), 和Perl。

它的目的是提供程序与其他程序，也是作为一个可嵌入的翻译相互作用的能力。

虽然原来的目的是为了使程序能够进行交互，可以找到由Tcl/Tk 编写的完全成熟的应用。

1.1TCL特性TCL的特点如下：1、减少开发时间。

2、功能强大和简单的用户界面工具包整合传统知识。

3、一次编写，随处运行。

它可以运行在Windows，Mac OS X和几乎所有的Unix平台。

4、有经验的程序员很容易上手，因为语言就是这么简单，可以在几个小时或几天学习Tcl就可以搞定。

5、可以轻松地用Tcl扩展现有的应用程序。

另外，也可以包括Tcl的用C，C++或Java 来扩展Tcl，或反之亦然。

6、有一组功能强大的网络功能。

7、最后，它的开源，免费的，可以用于其他无任何限制商业应用。

2基本语法2.1命令结构commandName空格arguments。

每条命令之间通过换行或者；隔开。

例如：#设置变量foo为0set foo 0set bar 1;puts $bar; #设置(set 为一个Tcl命令)变量bar为1，输出(puts也是一个Tcl命令)bar2.2注释使用#注释，不过要注意的是下面的注释是错误的：set foo 0 #设置变量foo为0，这种注释是错误的因为tcl解析器总是认为一条命令应该以换行或者分号结束，其他的在同一行中都认为是参数。

所以正确的应该是：set foo 0#设置变量foo为0，这种注释是正确的set foo 0; #设置变量foo为0，这种注释是正确的3变量定义及基本操作tcl可以定义两种类型的变量：变量和数组。

Vivado之TCL脚本语言基本语法介绍
TCL脚本语言
Tcl（Tool Command Language）是一种很通用的脚本语言，它几乎在所有的平台上都可以解释运行，而且VIV ADO也提供了TCL命令行。

最近发现TCL脚本貌似比GUI下操作VIV ADO效率高一些，方便一些。

而且最近跟着官网文档做SDSOC的flatform，发现xilinx 官网的文档里都是用TCL命令来完成操作，于是决心学习一下TCL的语法。

应用程序（如VIV ADO）使用Tcl作为它的命令语言的好处：
1 Tcl提供了标准语法，一旦用户掌握了Tcl就可以很容易的发布命令给基于Tcl的程序。

2 Tcl实现了很多的功能，使你的工作变得很方便。

3 TCl可作为程序间通信的接口。

命令格式
一条Tcl的命令串包含了多条命令时，用换行符或分号来隔开
而每一条命令包含了一个域的集合，域使用空白分开的，第一个域是一个命令的名字，其它的是作为参数来传给它
数据类型
Tcl只支持一种数据结构：字符串。

所有的命令、命令里的所有的参数、命令的结果、变量全部都是都是字符串。

简单实例：
set i 123
将123这个字符串赋值给i变量
unset i
清除变量
set i hi
将hi这个字符串赋值给i变量
set i hi hello
hi hello中有空格，所以加引号。

tcl教程TCL（工具命令语言）是一种脚本语言，主要用于实现自动化工作流程、快速开发小型工具和控制系统等应用。

它具有简单易学、功能丰富以及可移植性好等特点。

本教程将带你从基础开始逐步学习TCL的语法和常用命令，并通过实例演示帮助你快速掌握TCL编程。

1. TCL的安装和运行环境配置首先，你需要下载并安装TCL的最新版本。

在安装过程中，请根据操作系统选择正确的安装文件，并按照向导进行安装。

安装完成后，你可以在命令行界面中输入"tclsh"来启动TCL解释器，并进入TCL编程环境。

2. TCL脚本的基本结构和语法一个TCL脚本通常由一系列的命令组成，每条命令占据一行。

TCL命令以"$"符号开头，如"$command argument1 argument2"。

TCL的注释以"#"符号开头，后面的内容将被忽略。

以下是一个简单的TCL脚本示例：```tcl#!/usr/bin/tclsh# 输出Hello World!puts "Hello World!"```3. 变量和数据类型TCL支持多种数据类型，包括整数、浮点数、字符串、列表和字典等。

你可以使用"set"命令定义一个变量，并使用"$"符号在其他地方引用该变量。

以下是一些例子：```tclset name "Tom"set age 18set pi 3.14159set fruits {apple banana orange}set person(name) "John"```4. 控制流结构TCL提供了常见的控制流结构，如条件语句和循环语句，用于控制程序的执行流程。

以下是一些控制流语句的示例：if语句：```tclif {$age >= 18} {puts "成年人"} else {puts "未成年人"}```while循环语句：```tclset num 1while {$num <= 10} {puts $numincr num}```5. 文件操作TCL提供了一组用于文件操作的命令，如打开文件、读取文件、写入文件和关闭文件等。

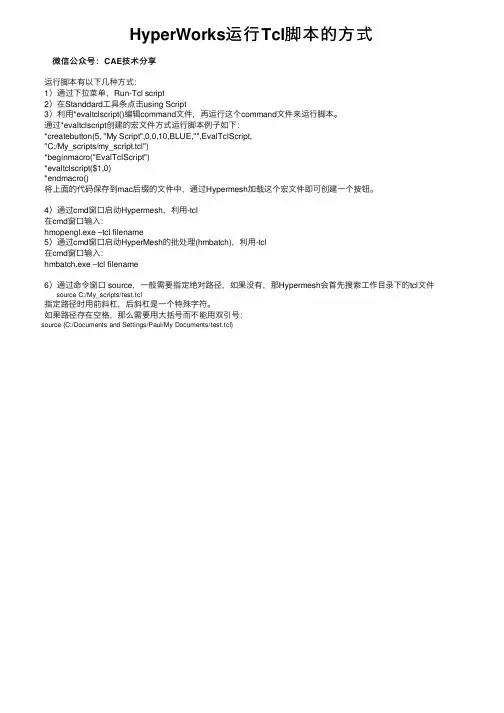

HyperWorks运⾏Tcl脚本的⽅式微信公众号：CAE技术分享运⾏脚本有以下⼏种⽅式：1）通过下拉菜单，Run-Tcl script2）在Standdard⼯具条点击using Script3）利⽤*evaltclscript()编辑command⽂件，再运⾏这个command⽂件来运⾏脚本。

通过*evaltclscript创建的宏⽂件⽅式运⾏脚本例⼦如下：*createbutton(5, "My Script",0,0,10,BLUE,"",EvalTclScript,"C:/My_scripts/my_script.tcl")*beginmacro("EvalTclScript")*evaltclscript($1,0)*endmacro()将上⾯的代码保存到mac后缀的⽂件中，通过Hypermesh加载这个宏⽂件即可创建⼀个按钮。

4）通过cmd窗⼝启动Hypermesh，利⽤-tcl在cmd窗⼝输⼊：hmopengl.exe –tcl filename5）通过cmd窗⼝启动HyperMesh的批处理(hmbatch)，利⽤-tcl在cmd窗⼝输⼊：hmbatch.exe –tcl filename6）通过命令窗⼝ source，⼀般需要指定绝对路径，如果没有，那Hypermesh会⾸先搜索⼯作⽬录下的tcl⽂件source C:/My_scripts/test.tcl指定路径时⽤前斜杠，后斜杠是⼀个特殊字符。

如果路径存在空格，那么需要⽤⼤括号⽽不能⽤双引号：source {C:/Documents and Settings/Paul/My Documents/test.tcl}。

T C L用法祥述一TCL语法1 脚本、命令和单词符号一个TCL脚本可以包含一个或多个命令。

命令之间必须用换行符或分号隔开，下面的两个脚本都是合法的：set a 1set b 2或set a 1；set b 2TCL的每一个命令包含一个或几个单词，第一个单词代表命令名，另外的单词则是这个命令的参数，单词之间必须用空格或TAB键隔开。

TCL解释器对一个命令的求值过程分为两部分：分析和执行。

在分析阶段，TCL 解释器运用规则把命令分成一个个独立的单词，同时进行必要的置换(substitution)；在执行阶段，TCL 解释器会把第一个单词当作命令名，并查看这个命令是否有定义，如果有定义就激活这个命令对应的C/C++过程，并把所有的单词作为参数传递给该命令过程，让命令过程进行处理。

2 置换(substitution)注：在下面的所有章节的例子中，'％'为TCL的命令提示符，输入命令回车后，TCL会在接着的一行输出命令执行结果。

'//'后面是我自己加上的说明，不是例子的一部分。

TCL解释器在分析命令时，把所有的命令参数都当作字符串看待，例如：%set x 10 //定义变量x,并把x的值赋为1010%set y x+100 //y的值是x+100，而不是我们期望的110x+100上例的第二个命令中，x被看作字符串x+100的一部分，如果我们想使用x的值'10' ，就必须告诉TCL解释器：我们在这里期望的是变量x的值，而非字符'x'。

怎么告诉TCL解释器呢，这就要用到TCL语言中提供的置换功能。

TCL提供三种形式的置换：变量置换、命令置换和反斜杠置换。

每种置换都会导致一个或多个单词本身被其他的值所代替。

置换可以发生在包括命令名在内的每一个单词中，而且置换可以嵌套。

1) 变量置换(variable subtitution)变量置换由一个＄符号标记，变量置换会导致变量的值插入一个单词中。
