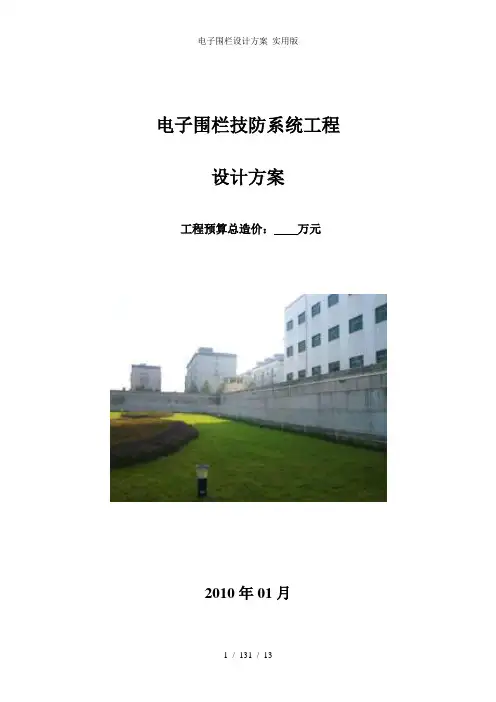

电子围栏技防系统工程
设计方案
工程预算总造价：—万元
2010年01月
目录
1、概述 (3)
2、系统设计标准 (4)
3、系统特点 (4)
4、系统构成及工作原理 (5)
5、具体实施方案 (6)
6、系统主要设备性能 (8)
7、电子围栏实景图 (10)
8、器材清单及工程报价 (11)
9、项目施工设计 (11)
10、验收和方式 (12)
11、培训、售后服务承诺 (12)
1、概述
本系统设计中依照中华人民共和国公共安全行业标准以及上海市公安局技防办关于保安系统的有关规定，以园区提供的技术要求与图纸资料为参考，结合园区的实际情况和用户的要求，本着对客户负责的精神，力图达到较高的性能价格比。
本设计方案以“ 阻挡为主，报警为辅”的周界安全理念，园区的电子围栏系统方案设计注重整体功能完备，系统可靠安全，配置科学合理。周界防攀越、阻挡报警系统实现基于同一操作平台上的集中控制和功能集成，从而形成功能更加强大、操作更加简单的安保体系。
为使本系统达到技术成熟，经济实用，安全可靠，质量优良的要求，而且是不间断、全天候式的，设计中应遵循以下原则：
a、可靠性：采用成熟的技术产品，防止漏报警或误报警，以免因可避免的事
故造成损失。在设备选型和系统设计中应该尽量提高系统的可靠性与易维护性。
b、稳定性：周界阻挡报警系统处于完全不同断式的工作状态，要求产品从电
子元器件到产品成品本身的工作性能都非常稳定，满足长年工作的要求。
c、先进性：在投资费用许可的情况下，系统应当采用先进的技术和设备，一
方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在长时间内与社会发展相适
应。
d、安全性：对于安全防范系统，其本身的安全性能不可忽视，系统设计时，
必须采取多种手段防止本系统各种形式与途径的非法破坏。
e、可扩充性：系统设计时应充分考虑今后的发展需要，系统应具有预备容
量的扩充与升级换代的可能。
f、规范性：由于本系统是一个严格的综合性系统，在系统的设计与施工
过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
2、系统设计标准
防盗报警控制器通用技术条件》GB12663-92 《脉冲电子围栏及其安装和安全运行》GB/T7946-2008 《国际电子围栏标准》IEC 1011
《欧洲安全电围栏标准》NF-EN-61011
《安全防范系统通用图形符号》GA/T74-94 《安全防范工程程序和要求》
GA/T75-94
本市安防工程用高压电子脉冲式探测器基本技术要求》
沪公技防（2008）0013号】
3、系统特点
1．系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，将威慑、阻挡、报警、安全集与一身。
2．专利的触网探测技术电子围栏真正实现触网、短路、断路三种报警模式
3．先进的差电压输出功能：周界每条线都有电击，相邻线之间有电压差，使周界围栏无懈可击。
4．误报率极低，先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均位防水设计，加大爬电距离，保证系统在能报警的同时，不受气候、地形等环境的影响。
5．无盲区、无死角，周界围栏可随地形的起伏架设，大门口、拐角均可安装。
6．安全可靠，系统采用高电压、低能量的设计思路，对人体不会构成生命危害。
7. 围栏控制器有常开/常闭、DC12V、RS485等联动功能。
8. 围栏控制器可以配备DC12V4AH 蓄电池，可以在AC24V或
DC24V断电后继续正常工作。
9. 主机面板上有LCD液晶屏，可显示出供电电源、布撤防、触网、短路、
断线各种状态。
10. 供电采用DC24V或AC24V电源均可，不采用220V强电供电，省去很
多布线的成本。
4、系统构成及工作原理
脉冲主机GW-AP-M500通电后发射端产生脉冲（大约5000V的低频脉冲信号，该信号约每秒1 次，持续时间小于0.1 秒），通过高压绝缘导线施加于电子围栏的始端，脉冲信号沿着电子围栏的导线由始
端传向终端，再通过咼压绝缘导线形成回路施加于控制器的接收端，
如果有人
入侵或破坏前端电子围栏时，控制器会发出报警并把报警信号传输给其他的安防设备系统。其示意图如下：
5、具体实施方案
1、园区为封闭式园区，周长约****米，其中需要安装电子围栏约有****
米（其余部分为**处出处口，不需要设置围栏），根据实际四周围墙情况，安装终端杆及中间杆，安装可直接安装在围
墙之上，力求美观、安全两结合，设置原则为每隔50米设置终端杆一根，每隔4米设置中间杆一根；
2、电子围栏前端设计4线制，布置4根合金丝，每断中间间隔为
20CM左右，最上一根合金丝与围墙的间距约80CM ；
3、为了更好的起到震慑作用，每隔10米悬挂警示牌一块；
4、脉冲主机分别放置于园区周边围墙上，并置于防水箱内，并配
1避雷器和1声光报警器，用于防雷和现场报警；
5、报警脉冲报警主机通过根RVV4*1.0线连接门卫室，其中两芯
图1-1脉冲主机简易连接示意图
HONE 供电，另两芯用来传信号，传递给门卫室内的
YWELL 报警主机；
霍尼韦尔Honeywell 238C
6、系统主要设备性能
☆8个基本防区，均带有未端电阻监控。防区反应时间可在5毫秒、250毫秒、500毫秒、750毫秒之间选择☆键盘上附带有紧急按键防区
☆不具备防区扩充性
☆回路的电路类型可选择
控制特性：
☆支持1个系统主密码 7个用户密码
☆防拆保护
☆可通过238LEDP键盘对系统进行控制
☆双重、分类或后备报告形式
☆内置看门狗复位电路
☆有门铃功能
☆系统最多可接入4个键盘
输出功能：
☆键盘内置蜂鸣器，作为故障、报警等事件提示
☆系统及防区状态 LED灯指示
☆内置拨号器，直接报告到报警接收机
通讯协议：
☆ADEMCO4+2 DTMF
☆CFSK III电气特性：
☆ 6.5AH可充电后备电池，12VDC
☆16.5VAC，25W-40W 变压器
输出：
☆警号电流：0.75Amps，10.5-13.5VDC
☆500mA辅助电流，12VDC
☆烟感探测器自动复位
☆键盘内置蜂鸣器报告系统状态
☆报警状态确认
脉冲主机GW-AP-M5000
脉冲幅度：高压5000V
脉冲持续时间：小于0.1S
每个脉冲最大电量：2.5mc（毫科伦）每个脉冲最大能量：小于5.0J （焦耳）脉冲电流峰值：小于10A
