可调球面三自由度并联机构的位置分析与动态仿真

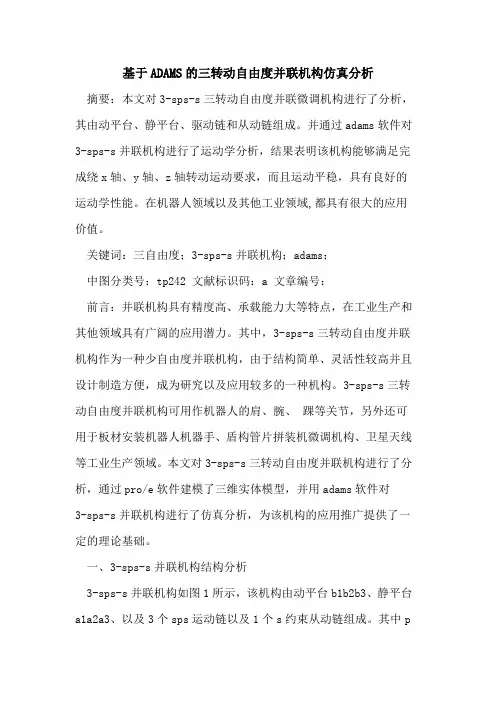

基于ADAMS的三转动自由度并联机构仿真分析摘要：本文对3-sps-s三转动自由度并联微调机构进行了分析，其由动平台、静平台、驱动链和从动链组成。

并通过adams软件对3-sps-s并联机构进行了运动学分析，结果表明该机构能够满足完成绕x轴、y轴、z轴转动运动要求，而且运动平稳，具有良好的运动学性能。

在机器人领域以及其他工业领域,都具有很大的应用价值。

关键词：三自由度；3-sps-s并联机构；adams；中图分类号：tp242 文献标识码：a 文章编号：前言：并联机构具有精度高、承载能力大等特点，在工业生产和其他领域具有广阔的应用潜力。

其中，3-sps-s三转动自由度并联机构作为一种少自由度并联机构，由于结构简单、灵活性较高并且设计制造方便，成为研究以及应用较多的一种机构。

3-sps-s三转动自由度并联机构可用作机器人的肩、腕、踝等关节，另外还可用于板材安装机器人机器手、盾构管片拼装机微调机构、卫星天线等工业生产领域。

本文对3-sps-s三转动自由度并联机构进行了分析，通过pro/e软件建模了三维实体模型，并用adams软件对3-sps-s并联机构进行了仿真分析，为该机构的应用推广提供了一定的理论基础。

一、3-sps-s并联机构结构分析3-sps-s并联机构如图1所示，该机构由动平台b1b2b3、静平台a1a2a3、以及3个sps运动链以及1个s约束从动链组成。

其中p表示移动副，s表示球铰。

动平台b1b2b3和静平台a1a2a3是两个不同长度的等边三角形，其外接圆半径分别为r和r。

驱动油缸aibi(i=1,2,3)一端通过球铰ai连接在静平台的端点处，另一端通过球铰bi连接在动平台上，固定支撑杆杆一端o1与静平台固接，另一端o2与动平台铰接。

固定坐标系o1xyz置于静平台中央，原点位于o1点，z轴垂直向上，x轴通过通过a2点，y轴平行于a1a2。

动坐标系o2xyz的原点位于形心o2点，x轴沿着o2 b3方向，y轴平行于b1b2，z轴垂直于动平台。

目录摘要 (2)第1章引言 (6)1.1. 我国机器人研究现状 (8)1.2. 工业机器人概述： (9)1.3. 本论文研究的主要内容 (10)第2章机器人方案的设计 (15)2.1. 机器人机械设计的特点 (15)2.2. 与机器人有关的概念 (15)2.3. 工业机器人的组成及各部分关系概述 (16)2.4. 工业机器人的设计分析 (17)2.5. 方案设案 (18)2.6. 自由度分析 (18)2.7. 机械传动装置的选择 (20)2.7.1. 滚珠丝杠的选择 (20)第3章零部件设计与建模 (22)3.1. Croe软件介绍 (22)3.2. 关键零部件建模 (22)3.3. 各部分的装配关系 (36)第4章仿真分析 (39)第5章致谢 (43)参考文献 (44)摘要工业技术水平是工业用机器人现代化水平的重要指标，从研究和研究领域发展的结论，提高现代产业的要求，提高产业控制和控制任务的复杂性，提出了很高的要求。

理论上，我国末期输送能力和定位精确度高、小误差、惯性误差、反应速度快、工业工作并行、快速准确、现有工业工程预计会进一步增加，本文将研究并行研究、实用化并行以企业工学实用化为目标。

从摩擦接口、外乱和不确定性来看，如果没有连锁和动力学模型化的负担，传统的控制战略将难以得到基于控制有效性模型的预期。

通常，与一系列平行于更复杂的运动模型相比，动态测试和控制机制将更加复杂。

因此，有必要研究并联机构的动力学建模及其控制问题。

这是一个新的机器人，机器人的刚性。

承载能力高。

高精度。

小负荷的重量。

具有良好的性能和广泛的应用，是robotów.spokojnie系列的补充。

有一个固定的一部分，在特点和实验室条件下的动力学加速度（重力加速度），.终端控制机制，原来的三角洲是最有效的机制平行安装“电子项目机器人是机器人的控制和规划动力学研究的基础上，发挥着重要的作用，在“.badania kinematykę反向动力学和由简单到przodu.odwrotnie相对平行前进，kinematykę相对skomplikowane.na结构分析的基础上，建立了三角洲机器人模型，机器人的机器人。

毕业设计（论文）题目：空间3-RPS并联机构的运动分析与仿真题目类型：论文型学院：机电工程学院专业：机械工程及自动化年级：级学号：学生姓名：指导教师：日期： 2010-6-11摘要3-PRS并联机构是空间三自由度机构，该机构具有支链数目少、结构对称、驱动器易于布置、承载能力大、易于实现动平台大姿态角运动等特点，目前已在工程中得到成功应用。

本文基于空间机构学理论，对3-RPS并联机构进行了相关的运动学分析。

在对机构结构分析的基础上，对机构的输出位姿参数进行了解耦分析，得到了机构输出参数间的解耦关系式；用解析法推导了机构的位置反解方程；用数值法实现了机构的位置正解；依据驱动副行程、铰链转角、连杆尺寸干涉等限制因素确立约束条件，利用极限边界搜索算法搜索了3-PRS并联机构的工作空间，分析了该机构工作空间的特点，并进行了工作空间体积计算。

最后基于ADAMS软件平台，建立了3-RPS并联机构的三维实体简化模型，对3-RPS并联机构的运动进行了仿真。

本文的研究为3-RPS并联机构的结构设计与应用提供了参考。

关键词：3-PRS并联机构；位置正解；位置反解；工作空间；运动仿真ABSTRACT3-PRS parallel mechanism is a three degrees of freedom of space agencies, the agency has a small number of branched-chain, structural symmetry, the drive is easy layout, carrying capacity, easy to implement a large moving platform attitude angle motion and other characteristics, has been successfully applied in engineering . Based on the theory of space agencies, on the 3-RPS parallel mechanism was related to kinematics analysis. In the analysis of the structure, based on the position and orientation of the body of the output parameters of the decoupling analysis, the decoupling of the output parameters of the relationship; analytic method derived by inverse position equations institutions; achieved by numerical methods body forward position; based driver Vice trip, hinge angle, rod size interference and other constraints set constraints, using the limit boundary search algorithm for searching for the 3-PRS parallel mechanism of the working space, analysis of the sector space characteristics, and a working space of volume. Finally, based on ADAMS software platform, the establishment of the 3-RPS parallel mechanism of three-dimensional solid simplified model of 3-RPS parallel mechanism of the movement is simulated. This study for the 3-RPS parallel mechanism structure provides a reference design and application.Key word: 3-PRS parallel mechanism; forward position;inverse position;workspace ;motion simulation.目录摘要IIABSTRACT III前言VII第1章绪论1课题研究的意义 1并联机构简介 2并联机构的国内外发展现状 3少自由度机构介绍 6少自由度的研究意义 6少自由度并联机构的研究现状 (6)本文主要研究内容7第2章并联机构的组成原理及运动学分析 (9)引言9并联机构自由度分析9并联机构的组成原理10并联机构的研究内容11运动学分析11工作空间分析12本章小结13第3章3-PRS并联机构位置分析14引言14空间3-RPS并联机构14机构组成143-RPS并联平台机构的位姿描述 (15)3-RPS并联平台机构位姿解耦 (19)3-RPS并联平台机构的位姿反解203-RPS并联平台机构的位置正解23本章小结：25第4章3-RPS并联机构的工作空间分析 (26)引言263-RPS并联平台机构的工作空间分析 (26)机构的运动学约束263-RPS并联机构工作空间边界的确定 (28)工作空间分析算例29工作空间体积的计算方法29本章小结30第5章3-RPS并联机构的仿真与应用 313-RPS并联机构的的三维建模31ADAMS软件介绍313-RPS并联机构的建模313-RPS并联机构的运动仿真323-RPS并联机构的应用34本章小结37总结与体会38谢辞39参考文献40前言机构的发明与发展同人类的生产、生活息息相关，它促进着生产力的发展、生产工具的改进和人类生活水平的不断提高。
