如何解决4~20mA仪表接入网络监控的模块

模拟信号4~20mA使用模拟信号是指信息参数在给定范围内表现为连续的信号；或在一段连续的时间间隔内，其代表信息的特征量可以在任意瞬间呈现为任意数值的信号。

模拟信号分为电压型和电流型。

电压型为0~10V，-10~10V电流型为4~20mA，0~20mA传输信号时候，要考虑到导线上也有电阻，如果用电压传输则会在导线的产生一定的压降，那接收端的信号就会产生一定的误差了！所以使用电流信号作为仪器仪表的标准传输！那么为什么选择4~20mA而不是0~20mA呢？4mA而不是0mA 是用来检测线路开路的，如果0是最小，那么开路故障就检测不到了在工业现场，用一个仪器仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪器仪表放大器的工作电压也是个问题。

为了解决上述问题和避开相关噪声的影响，我们用4~20mA电流来传输信号，因为电流对噪声并不敏感。

4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。

4～20mA电流环在结构上由两部分即变送器和接收器组成，变送器一般位于现场端、传感器端或模块端，而接收器一般在PLC和控制器端，它一般在PLC和控制器控制器内。

4～20mA电流环有两种类型：二线制和三线制。

二线制是变送器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的变送器供电，通过4～20mA 来反映信号的大小。

二线制4～20mA电路应用，其工作电源和信号共用一根导线，工作电源由接收端提供。

为了避免50/60Hz的工频干扰，采用电流来传输信号。

方案设计需要考虑：（1）电路环中的接收器的数量：更多的接收器将要求变送器有较低的工作电压；（2）变送器所必需的工作电压要有一定的余量；（3）决定传感器的激励方法是电压还是电流。

4-20ma远传变送器工作原理
4-20mA远传变送器是一种常用的工业设备，用于将传感器中
测量到的物理量转换为电流信号，并通过电缆传输到控制室或监控系统。

下面是4-20mA远传变送器的基本工作原理：
1. 传感器测量：传感器测量物理量，如温度、压力或流量等，并将其转换为电信号。

传感器可以是电阻、电容、电感等不同类型的传感元件。

2. 信号转换：传感器产生的电信号经过信号转换电路进行处理，将其转换为标准的4-20mA电流信号。

转换电路通常由放大器、滤波器和线性化电路等组成。

3. 电流输出：转换后的4-20mA电流信号通过电缆传输到控制
室或监控系统。

信号电流的范围是4mA到20mA，代表了物
理量的测量范围。

4. 解码与显示：在控制室或监控系统中，接收到的电流信号经过解码器进行解码，并转换为物理量的实际值。

解码后的值可以通过数字显示器或模拟仪表等方式显示。

总体来说，4-20mA远传变送器的工作原理是通过将传感器测
量到的物理量转换为电流信号，并通过电缆传输到远距离的控制室或监控系统。

这种方式具有抗干扰能力强、传输距离远等优点，在工业自动化领域得到广泛应用。

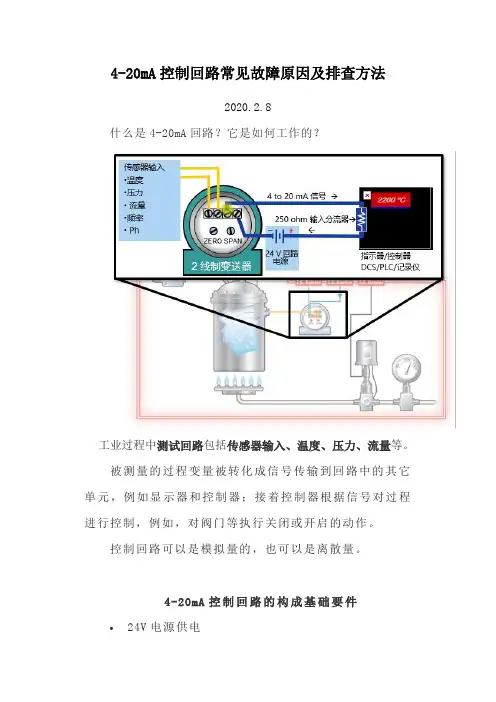

4-20mA控制回路常见故障原因及排查方法2020.2.8什么是4-20mA回路？它是如何工作的？工业过程中测试回路包括传感器输入、温度、压力、流量等。

被测量的过程变量被转化成信号传输到回路中的其它单元，例如显示器和控制器；接着控制器根据信号对过程进行控制，例如，对阀门等执行关闭或开启的动作。

控制回路可以是模拟量的，也可以是离散量。

4-20mA控制回路的构成基础要件•24V电源供电•变送器控制4-20mA信号使其与过程变量成比例变化•指示器将4-20mA信号转化为相应过程变量•指示器或控制器I/O输入电阻250Ω分流器生成1-5V输入信号（欧姆定律：电压=电流*电阻，4-20 mA X 250 ohms = 1-5V）控制回路中的温度变送器和压力变送器回路中的温度变送器通常通常测量的是过程介质，如流体等的温度值。

通常情况下：1.它们将热电偶或热电阻传感器的温度信号转换为4-20mA信号然后再输出；2.控制器再将4-20mA反译为具体的温度值；3.基于此温度值，控制回路给实现对过程终端控制元件的控制。

同样，控制回路中的压力变送器，通常用来测量过程介质的压力值：1.传感器感知压力，又由变送器将信号转换为4-20mA 信号；2.控制器再将4-20mA信号反译为压力值；3.控制器根据压力值，给阀门发送指令，控制阀门开度实现安全阀控制，确保容器不产生危险压力。

常见控制回路故障及原因•接线和端子的问题：坏的终端，绝缘问题，线路的腐蚀及污染等；•回路电源：噪音干扰、过压等问题都可能导致回路工作的不正常；•控制系统I/O卡件故障；•变送器；•传感器：元件的损坏、测量通道的阻塞。

回路故障排查步骤一. 验证4-20mA信号用串联法或用毫安电流钳表测量4-20毫安信号1.验证电源供电2.查找线路问题3.查找I/O问题4.查找有问题的接线终端故障排查步骤：1.测量回路中的毫安数值，如果测量到了0mA，那么继续深入排障；2.如果控制器没有指示显示，可能是I/O输入的保险丝熔断，回路出现开路故障。

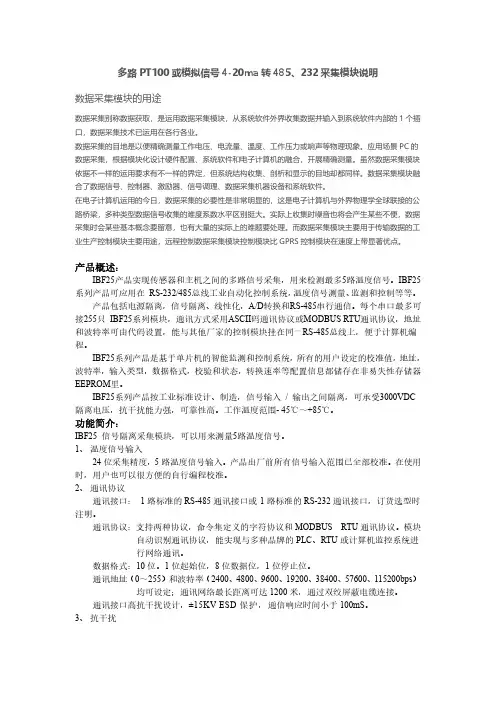

多路PT100或模拟信号4-20ma转485、232采集模块说明数据采集模块的用途数据采集别称数据获取，是运用数据采集模块，从系统软件外界收集数据并输入到系统软件內部的1个插口，数据采集技术已运用在各行各业。

数据采集的目地是以便精确测量工作电压、电流量、溫度、工作压力或响声等物理现象。

应用场景PC的数据采集，根据模块化设计硬件配置、系统软件和电子计算机的融合，开展精确测量。

虽然数据采集模块依据不一样的运用要求有不一样的界定，但系统结构收集、剖析和显示的目地却都同样。

数据采集模块融合了数据信号、控制器、激励器、信号调理、数据采集机器设备和系统软件。

在电子计算机运用的今日，数据采集的必要性是非常明显的，这是电子计算机与外界物理学全球联接的公路桥梁，多种类型数据信号收集的难度系数水平区别挺大。

实际上收集时噪音也将会产生某些不便，数据采集时会某些基本概念要留意，也有大量的实际上的难题要处理。

而数据采集模块主要用于传输数据的工业生产控制模块主要用途，远程控制数据采集模块控制模块比GPRS控制模块在速度上带显著优点。

产品概述：IBF25产品实现传感器和主机之间的多路信号采集，用来检测最多5路温度信号。

IBF25系列产品可应用在RS-232/485总线工业自动化控制系统，温度信号测量、监测和控制等等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。

每个串口最多可接255只IBF25系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，地址和波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF25系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，输入类型，数据格式，校验和状态，转换速率等配置信息都储存在非易失性存储器EEPROM里。

IBF25系列产品按工业标准设计、制造，信号输入/ 输出之间隔离，可承受3000VDC 隔离电压，抗干扰能力强，可靠性高。
