第1章--施工导流

截流材料： 石渣、平均0.3-0.4m块石，最大0.8-1.2m大
块石、2.5-5t混凝土五面体
最大抛投强度：1092m3/h
万安一期截流备料与实际抛投量对比
抛投料 设计备料（m3）
大块石 4800
① 从地质条件来看，龙口应尽量选在河床抗冲刷能 力强的地方，如岩基裸露或覆盖层较薄；
4、龙 口 位 置 和 宽 度
1）龙口位置
② 从地形条件来看，龙口河底不宜有顺流向陡坡和 深坑；龙口周围应有较宽阔的场地，离料场和特 殊截流材料堆场近些，便于施工布置和组织；
③ 从水力条件来看，设在河床主流部位，并使截流 前水流平顺；对于通航要求的河流，预留龙口一 般均布置在深槽主航道处。
• 当出现淹没流时，h hs ，hs 为龙口底部（
或护底）以上的下游水深（图一）；
• 当出现非淹没流时，h hc ，hc 为临界水深。
h 的计算按下列四种情况考虑：
1、梯形断面淹没流： 由于进占过程中龙口底部高程不变，
h hs
hs 为常数。
H Z
H
H hs hs
H
2. 梯形断面非淹没流：
h hc
➢ 图解法计算龙口流速（方法一）
①水量平衡
截流过程中，上游来水量（即截流设计流量）将 分经龙口、戗堤渗流、分水建筑物，并有一部 分拦蓄在水库中。若水库库容不大，拦蓄在水 库中的水量可忽略。对于立堵，作为安全因素 ，也可忽略戗堤渗流量。
➢图解法计算龙口流速（方法一）
一般情况下，合龙过程中截流设计流量由四部分组 成：
3、截流日期和截流设计流量
1） 截流日期的确定
截流年份根据枢纽工程施工控制性进度计 划或总进度计划决定。至于年内的截流时段选 择，应根据河流水文特性、气候条件、围堰施 工以及通航、过木等决定。一般宜安排在汛后 枯水时段，严寒地区应尽量避开河流流冰及冰 冻期。

35
明渠导流
36
b： 布 置 1） 导 流 明 渠 轴 线 布 置 原则
①布置在较宽台地 ②渠身轴线伸出上下游围堰外坡脚，水平距离要
满足围堰防冲要求 ③尽可能避免深开挖，缩短明渠轴线长度 2） 进 出 口 位 置 和 高 程 的确 定 ①进出口力求不冲、不淤、不产生回流 ②进口高程按截流设计选择 ③满足施工要求和一些特殊要求 ④尽可能抬高进出口高程，以减少水下开挖量
18
（2）导流平面布置 1） 纵 向 围 堰 大 致 平 行 水 流 方 向 ， 横 向 围 堰按直线布置为宜，夹角大于 90°。 2） 围堰内坡与建筑物边线距离除满足开 挖边坡要求外，还应考虑施工机械等 布置的要求。
19
（ 3） 导 流 泄 水 方 式 与 布 置 1） 底 孔 导 流 2） 坝 体 缺 口 导 流 3） 明 槽 导 流
11
分期导流-----三峡
12
三峡一期导流平面布置
13
三峡二期导流
14
三峡二期导流平面布置
15
三峡三期导流
16
三峡三期导流平面布置
17
（ 1） 一 期 围 堰 位 置 的 选 择 1） 一 期 围 堰 先 围 主 河 槽 部 位 2） 一 期 一 般 选 择 在 场 地 宽 阔 、 交 通 方 便 的 一 岸 3） 一 期 应 优 先 考 虑 修 建 水 电 站 、 船 闸 ， 满 足 早 期发电、施工通航的要求 4） 各 期 永 久 建 筑 物 工 程 量 大 体 平 衡 河 床 束 窄 系 数 取 值 在 40%— 70% 5） 便 于 布 置 后 期 的 施 工 ， 不 至 于 造 成 后 期 围 堰 过高或截流落差过大
转 角 ≤ 600 弯道首尾应设直线段，长度≥3— 5 倍洞径 进出口引渠轴线与河流方向夹角≤ 300 ③洞的大小 净距（数量）满足结构和应力要求

第一章施工导流1、导流隧洞进出口应与上下游水流相衔接，与河道主流的交角以30°左右为宜2、导流隧洞进出口与上下游围堰之间的距离，一般不应大于50m3、导流隧洞中的弯道转弯半径应该大于5倍隧洞直径为宜4、导流明渠的进出口与上下游围堰之间一般要保持50-100m的距离5、在通航的河道上，分段围堰法导流时，束窄河床后的水流速度，除特殊情况外，一般不得超过2m/s6、截流设计流量可采用截流时期内10%-20%频率的月或旬平均流量7、坝体施工期临时度汛的洪水标准，对土石坝当拦洪库容小于0.1亿m3时为50-20年一遇洪水8、水库蓄水一般按保证率为75%-85%的月平均流量过程线来制定9、导流用临时泄水建筑物封堵的设计流量，选用封堵时段5-10年重现期的月或旬平均流量10、截流日期一般选择枯水期的前期11、基坑初期排水水位下降速度一般以每昼夜0.5-1.0为宜12、分段围堰法河床束窄程度约在40%-70%之间13、对于河床狭窄、基坑工作量不大、水深流急难于实现分期导流的地方采用全段围堰法14、一般河谷狭窄、两岸地形陡峻、山岩坚实的山区河流常用隧洞导流15、导流的分期数和围堰的分段数不一定相同16、分段围堰法后期常用泄水建筑物的类型有底孔、缺口等17、导流建筑物根据其保护对象、失事后果、使用年限和工程规模分为3-5级18、导流建筑物设计洪水标准应根据建筑物的类型和级别选择，并结合风险度综合分析，使所选标准经济合理，对失事后果严总的工程，要考虑对超标准洪水的应急措施19、当坝体筑高到不需围堰保护时，其临时度汛洪水标准应根据坝型及坝前拦洪库容选取20、划分导流时段时要全面分析河道的水文特点，被围的永久建筑物的结构型式及其工程量大小、导流方案、工程最快的施工速度等21、划分导流时段时尽可能采用低水头围堰，进行枯水期导流，是降低导流费用，加快工程进度的重要措施22、在划分导流时段时，要确保枯水期，争取中水期，还要尽力在汛期中争工期，既要安全可靠，又要力争工期23、山区性河流，其特点是洪水流量大，历时短，而枯水期则流量小，经常可采用淹没基坑的导流方法，以降低导流费用24、导流建筑物设计流量即为导流时段内根据洪水设计标准确定的最大流量，据以进行导流建筑物的设计25、围堰是一种临时性水工建筑物，用来围护河床中基坑，抱枕水工建筑物施工在干地进行26、当泄水建筑物完成时，抓住有利时机，迅速实现围堰合龙，迫使水流经泄水建筑物下泄，截流第二章爆破1、爆破作用指数的大小可判断爆破作用性质及岩石抛掷的远近程度，一般用n来区分不用爆破漏斗，划分不同爆破类型，当n>1时，为加强抛掷爆破漏斗2、当采用药壶法爆破时，每次爆扩药壶后，须间隔20-30min3、进行石方开挖时，在主爆区爆破之前沿设计轮廓线先爆出一条具有一定宽度的贯穿裂缝，以缓冲、反射开挖爆破的振动波，控制其对保留岩体的破坏影响，使之获得较为平整的来挖轮廓，这种爆破技术称为预裂爆破4、施工现场临时仓库内爆破材料严格控制贮存数量，炸药不得超过3t，雷管不得超过10000个和相应数量的导火索。

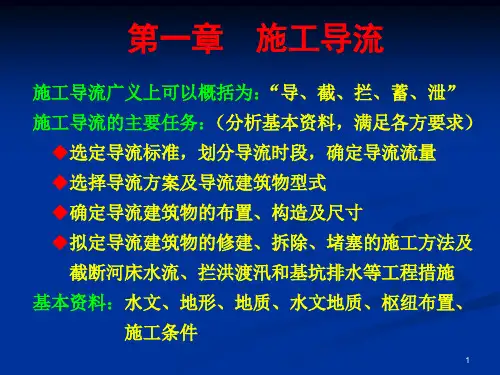

第1章施工导流目录第一节施工导流方式与泄水建筑物 (2)第二节围堰工程 (4)第三节导流设计流量 (7)第四节导流方案 (8)第五节截流工程 (10)第六节拦洪渡汛 (13)第七节封堵蓄水 (13)第八节基坑排水 (14)水利水电工程整个施工过程中的施工水流控制（又称施工导流），广义上说可以概括为采取“导、截、拦、蓄、泄”等工程措施来解决施工和水流蓄泄之间的矛盾，避免水流对水工建筑物施工的不利影响，把河水流量全部或部分地导向下游或拦蓄起来，以保证干地施工和施工期不影响或尽可能少影响水资源的综合利用。

第一节施工导流方式与泄水建筑物在河流上修建水利水电工程时，为了使水工建筑物能在干地上进行施工，需要用围堰维护基坑，并将河水引向预定的泄水通道往下游宣泄。

这就是施工导流。

施工导流方式，大体上可分为三类，即分段围堰法导流、全段围堰法导流、淹没基坑法导流。

一、分段围堰法导流分段围堰法亦称分期围堰法，就是用围堰将水工建筑物分段、分期维护起来进行施工的方法。

图1-1所示为两期导流的例子。

所谓分段，就是在空间上用围堰将建筑物分为若干施工段进行施工。

所谓分期，就是在时间上将导流分为若干时期。

采用分段围堰法导流时，纵向围堰位置的确定，也就是河床束窄程度的选择是关键问题之一。

河床束窄程度可用以下面积束窄度（K）表示：式中 A2—围堰和基坑所占的过水面积，m2；A1—原河床的过水面积，m2；国内外一些工程K值的取用范围约在40%~70%之间。

在确定纵向围堰的位置或选择河床的束窄程度时，应重视下列问题：充分利用河心洲、小岛等有利地形条件；纵向围堰尽可能与导墙、隔墙等永久建筑物相结合；束窄河床流速要考虑施工通航、筏运、围堰和河床防冲等的要求，不能超过允许流速；各段主体工程的工程量、施工强度要比较均衡；便于布置后期导流泄水建筑物，不致使后期围堰过高或截流落差过大。

分段围堰法导流一般适用于河床宽、流量大、施工期较长的工程，尤其在通航河流和冰凌严重的河流上。
