WQ系列潜水排污泵型号及使用条件介绍

长沙自平衡多级泵厂 50WQ20-7-0.75型排污泵概述：
50WQ20-7-0.75型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS制泵公司先进技术基础上，由我公司科研人员共同努力，同时征求国内水泵专家的意见，并多次改良而研制成功的，经测试各项性能指标的达到国外同类产品先进水平。

本产品具有高效节能、结构独特等功能。

50WQ20-7-0.75型排污泵型号说明：
例：100QW（WQ）100-15-7.5
100—泵排出口径（mm）
QW—潜水式排污泵
100—水泵额定流量（m3/h）
15—水泵额定扬程（m）
7.5—配用电机功率（KW）
50WQ20-7-0.75型排污泵主要用途：
工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物、也可用于清水及带腐蚀性介质。

50WQ20-7-0.75型排污泵使用条件：
1、介质温度不超过60℃，介质重度为1-1.3㎏/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不过去1/2。

3、铸铁材质的使用范围为PH5~9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

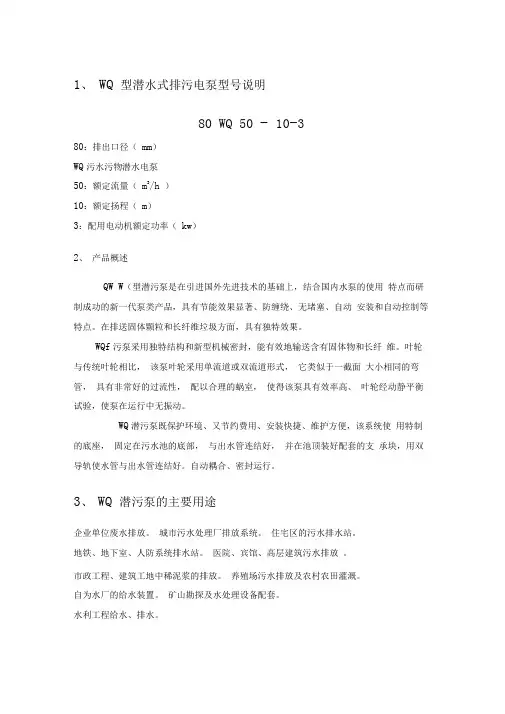

1、WQ 型潜水式排污电泵型号说明80 WQ 50 - 10-380：排出口径（mm）WQ污水污物潜水电泵50：额定流量（m3/h ）10：额定扬程（m）3：配用电动机额定功率（kw）2、产品概述QW W（型潜污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

WQf污泵采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

WQ潜污泵既保护环境、又节约费用、安装快捷、维护方便，该系统使用特制的底座，固定在污水池的底部，与出水管连结好，并在池顶装好配套的支承块，用双导轨使水管与出水管连结好。

自动耦合、密封运行。

3、WQ 潜污泵的主要用途企业单位废水排放。

城市污水处理厂排放系统。

住宅区的污水排水站。

地铁、地下室、人防系统排水站。

医院、宾馆、高层建筑污水排放。

市政工程、建筑工地中稀泥浆的排放。

养殖场污水排放及农村农田灌溉。

自为水厂的给水装置。

矿山勘探及水处理设备配套。

水利工程给水、排水。

4、WQ 潜污泵的产品特点采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径5 倍纤维物质与直径为泵口径约50%的固体颗粒。

机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行。

整体结构紧凑、体积小、噪音小、节能效果显著，检修方便、无需建泵房，潜入水中即可工作，大大减少工程造价。

该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。

浮球开关可根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

WQ高效无堵塞潜水排污泵介绍WQ高效无堵塞潜水排污泵QW排污泵,污水处理泵,不锈钢杂质泵,潜水排污泵是引进国外高效节能无堵塞排污泵先进经验，结合本单位技术力量研制而成，各项性能指标均达到国家标准同类产品水平。

由于采用独特的单通道叶轮、动密封采用两组特殊材料的硬质合金机械密封装置。

电机用油室隔开，具有无堵塞、高效率、节能显著，是我国泵类更新换代的最新产品，深受用户欢迎和好评。

该泵最大优点能输送含有固体颗粒和含有纤维材料的污水，不堵塞、不缠绕。

适用于输送工业废水和城市生活污水，还可用作疏水泵、纸浆泵、过过滤冲洗冷凝循环泵，灌溉用泵等污水处理场合也可用于抽送清水。

QW排污泵,污水处理泵,不锈钢杂质泵,潜水排污泵潜水型特别适用于经常移动或临时急用场合，不用固定安装，套上橡胶管，接上管子将泵放入水底摆平即可。

WQ高效无堵塞潜水排污泵产品特点：①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。

③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。

⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。

⑥浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。

⑧能够在全扬程范围内使用，而保证电机不会过载。

⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

排污泵起动前的准备与运行1.首先检查外部紧固件是否在运输中松动。

WQ 型排污泵型号大全及参数WQ 型排污泵型号大全及参数WQ 型排污泵是在引进国外先进技术的根底上，结合国内水泵的使用特点而研制成功的一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动掌握等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

承受独特构造和型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮承受单流道或双流道形式，它类似于一截面大小一样的弯管，具有格外好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机局部露出液面不超过&frac12。

3、铸铁材质的使用范围为PH5～9。

4、1Cr18Ni9Ti 不锈钢材质可使用各种腐蚀性介质。

安装方式两种安装方式：移动式安装方式，固定式安装方式WQ 型泵流量7~3750m3/h,扬程7~50m，电机功率：0.55~250kW，通过最大颗粒直径20~50mm。

WQ 型排污泵型号大全及参数功率转速千瓦流量扬程Spee Power Capaci Head 转kW 效率η出水总重口径量Outi Gran配套掌握柜型号型号Type ty 米3/ d时米/分轴配用Efficiency%et dControlcabi net’s40WQ7-7-0.5 540WQ7-15-1. 140WQ12-15-1.550WQ7-10-0. 7550WQ10-7-0. 7550WQ10-10-1.150WQ15-7-1. 150WQ15-10-1.150WQ15-12-1.150WQ18-7-1. 150WQ6-22-1. 5m3/h m777151215710107101015715101512187622r.p. 功功率m 率MotB．P or0.55 431.1 431.5 420.75 450.75 431.1 45Bore Weigmm ht kg40 1040 1840 6050 1650 1650 18modelWGZP1-0.55WGZP1-1.1WGZP1-1.5WGZP1-0.75WGZP1-0.75WGZP1-1.1WGZP1-1.1WGZP1-1.1WGZP1-1.1WGZP1-1.1WGZP1-1.52830.3012830.607283 1.1072830.4042830.4022830.6012830.5092830.7062830.9062830.6042860.7081.148.550181.15450181.15150181.15450181.546506050WQ10-15-286 0.81.5 49.550 60WGZP1-1.1.5 0 3 550WQ15-15-286 1.01.5 5650 60WGZP1-1.1.550WQ18-15-1.550WQ20-10-1.550WQ25-7-1. 550WQ25-10-1.550WQ30-7-1. 550WQ9-22-2. 250WQ15-22-2.250WQ27-15-2.250WQ15-30-350WQ17-25-350WQ15-32-450WQ25-22-450WQ25-25-450WQ18-32-5.550WQ25-30-5.528614291.2 1.5 61.21.22.2 55.150 6050 605WGZP1-1.5WGZP1-1.5WGZP1-1.5WGZP1-1.5WGZP1-1.5WGZP1-2.2WGZP1-2.2WGZP1-2.2WGZP1-3WGZP1-3WGZP1-4WGZP1-4WGZP1-4WGZP1-5.5WGZP1-5.5101515151815201025725103079221522271515301725153225222525183225302860.8082860.706286 1.0072860.8081.56250601.562.550601.563.950601.5655060142 1.603142 1.708142 2.207142 2.103142 2.407142 2.605142 3.004142 3.008142 3.9032.255.150602.26250603545070354.550704535070456.6507045650705.551501305.5525013050WQ20-40-7.550WQ25-36-7.565WQ29-8-2. 265WQ30-10-2.22867.5 547.5 552.2 62.51.32.2 6350 15050 15065 7065 70WGZP1-7.5WGZP1-7.5WGZP1-2.2WGZP1-2.265WQ35-7-2.286 1.02.2 6465 70WGZP1-2.2 0 4 265WQ42-9-2.286 1.52.2 66.665 70WGZP1-2.265WQ20-22-3014252.2 354.565 802WGZP1-365WQ30-15-142 2.13 5665 80WGZP1-3 3 0 965WQ37-13-142 2.23 5865 80WGZP1-3365WQ30-18-465WQ25-28-465WQ30-22-5.565WQ30-30-5.565WQ30-35-7.565WQ35-50-1180WQ30-7-1. 580WQ35-10-014214462.3 4 645.2 7.5 5511 581.5 6565 8065 15065 38080 60WGZP1-4WGZP1-4WGZP1-5.5WGZP1-5.5WGZP1-7.5WGZP1-11WGZP1-1.53 58.5380 100 WGZP1-3142 4.004142 4.406286 1.0012040253629830103574292022301537133018252830223030303535503073510142 3.008144 3.303144 4.20346265805.554651405.558651401468.2022860.808142 1.60380WQ43-13-31422.5 3 6180 100 WGZP1-380WQ50-7-3142 1.5 0 480WQ50-10- 142 2.0380WQ40-15-480WQ60-13-480WQ50-15-5.580WQ45-30-7.580WQ46-22-7.580WQ65-25-7.580WQ30-40-1180WQ45-40-1580WQ50-40-15100WQ70-7-3100WQ70-10 -4100WQ75-7-4100WQ100-7 -4100WQ65-15 -5.514232.3 4 6480 130 WGZP1-4WGZP1-4WGZP1-5.5WGZP1-7.5WGZP1-7.5WGZP1-7.5WGZP1-11WGZP1-15BWGZP1-15BWGZP1-3WGZP1-4WGZP1-4WGZP1-4WGZP1-5.54313507501040156013501545304622652530404540504070770107571007651536280100WGZP1-336780100WGZP1-3142 3.107144 3.403144 6.108144 4.804144 6.902146 5.6041468.1081469.001142 1.904142 2.707142 2.006142 2.703144 4.009467.1801305.5 5.98801407.559.5802007.557802007.564802001158803801560805201560.580520368.8100100468.9100130468.8100130469.51001305.565100150144 10 0144 10 0 0144 10 0 0144 10 0 0 144 10 0 0144 10 0 0146 10 0 0146 10 0 0146 10 0 0146 10 0 0146 10 0 0146 10 0 0146 10 0 0146 10 0 014610 0 0 100WQ70-14 70 -5.5144 143.9 95.5 67WGZP1-5. 100 1505150 WGZP1-5.5200 WGZP1-7.5200 WGZP1-7.5 200 WGZP1-7.5200 WGZP1-7.5 200 WGZP1-7.5 380 WGZP1-11 380 WGZP1-11 380 WGZP1-11380 WGZP1-11 520 WGZP1-15B520 WGZP1-15B520 WGZP1-15B520 WGZP1-15B520 WGZP1-15B4.625.5 70.85.66 7.5 654.4 7.5 656.487.5 64.83.89 7.5 705.72 7.5 71.5 8.55 11 55.76.15 11 62 8.05 11 65 8.81 11 687.91 1562 8.61 1562 11.0 7 1563 10.2 415 64.8 9.22 1565 100WQ120-10-5.5 120 10100WQ50-27-7.5 50 27 100WQ70-15-7.5 70 15 100WQ70-22-7.5 70 22 100WQ100-10-7.5 100 10 100WQ100-15-7.5 100 15100WQ50-35-11 5035100WQ70-20-11 70 20 100WQ80-24-11 80 24100WQ100-22-11 100 22 100WQ60-30-15 60 30 100WQ70-28-15 70 28 100WQ80-32-15 80 32 100WQ87-28-15 87 28100WQ100-22-15 100 22146 10101515151515151515151515151515150520WGZP1-15B 780WGZP1-22B 150WGZP1-5.5 200WGZP1-7.5 200WGZP1-7.5 200WGZP1-7.5 380WGZP1-11 380WGZP1-11 380WGZP1-11 520WGZP1-15B 520WGZP1-15B 520WGZP1-15B 660WGZP1-18.5B660WGZP1-18.5B660WGZP1-18.5B780WGZP1-22B 780WGZP1-22B100WQ100-30-15100300 100WQ80-40-228040 970150WQ140-7-5.5140144 7150WQ145-10-7.5145144 10150WQ150-8-7.5150144 8150WQ210-7-7.5210144 7150WQ140-14-11140146 14150WQ140-18-11140146 18150WQ200-10-11200146 10150WQ150-15-15150146 15150WQ150-20-15150146 20150WQ200-13.5-1 520013. 1465 0150WQ70-40-18.5 70147 40150WQ150-22-18. 515014722150WQ150-25-18. 515014725150WQ100-40-22 10040970 150WQ130-30-22 1303097033.68 5.572.5 5.527.571.64.547.5725.57.572.5 9.581171.6 9.5811707.4611738.76157011.681570 10.121572.7 13.1318.558.1 12.618.571.3 14.618.570 17.8118.561.2 16.8618.563 12.02156814.52260200WQ150-25-18.150 25 15 18.3 22 67 0 15 015 0 15 015 0 15 0 15 015 0 15 0 15 015 0 20 0 20 0 20 0 20 0 20 70.2 5 0 5 5 0 B200WQ250-15-18. 250 15 147 13.9 18. 20 73.3660 WGZP1-18.55 0 4 5 0 B780 WGZP1-22B 780 WGZP1-22B780 WGZP1-22B780 WGZP1-22B 780 WGZP1-22B930 WGZP1-30B930 WGZP1-30B 930 WGZP1-30B 930 WGZP1-30B930 WGZP1-30B930 WGZP1-30B380 WGZP1-11 380 WGZP1-11520 WGZP1-15B520 WGZP1-15B 660 WGZP1-18.5150WQ150-30-22 150 30 970 150WQ200-15-22 200 15 970 150WQ200-22-22 200 22 970 150WQ250-17-22 250 17 970 150WQ300-13-22 300 13 970150WQ140-41-30 140 41 980 150WQ150-28-30 150 28 980 150WQ150-40-30 150 40 980 150WQ200-20-30 200 20 980 150WQ200-30-30 200 30 980 150WQ300-18-30 300 18 980 6146 6.81 011 70 146 7.47 0 11 76.5 146 9.86 0 15 77.4 146 10.8 15 75.7 0 147 16.3 18.200WQ250-7-11 250 7 200WQ300-7-11 300 7 200WQ400-7-15 400 7 200WQ300-10-15 300 10 11.8 5 22 69 17.0 8 22 70.2 16.3 1 22 71 14.5 6 22 73 22.5 1 30 69.5 16.3 5 30 70 23.3 6 30 70 15.3 5 30 71 23.0 3 30 71 20.1 30 73200WQ400-10-18. 400 10 147 14.0 18. 20 77.4660 WGZP1-18.55 0 8 5 19.1 0 B 20 020 020 0 20930 WGZP1-30BWGZP1-37B WGZP1-45BWGZP1-45BWGZP1-55BWGZP1-55B WGZP1-55B WGZP1-75B250WQ600-7-18.5 600 7 147 14.5 18. 25 78.5660 WGZP1-18.50 8 5 0 B25 930 WGZP1-30BWGZP1-37BWGZP1-37BWGZP1-55B20 108 0 0 20 120 0 020 1200 0 20 136 0 0 20 1360 0 20 1360 0 20 187 0 0 025 108 0 025 108 0 025 136 0 0200WQ480-11-22 480 11 97022 75.23200WQ250-22-30 250 22 20.8980 30 72 2 200WQ300-18-30 300 18 22.0 98030 73.3 2 200WQ400-15-30 400 15 21.8 980 30 74.7 7 25.6 200WQ350-20-37 350 20 980537 74.3200WQ250-35-45 250 35 980 36.6 45 65.8200WQ400-24-45 400 24 980 35.2 45 74.3 200WQ250-40-55 250 40 980 41.4 55 65.7 200WQ400-30-55 400 30 980 44.6 55 73.2200WQ600-20-55 600 20 980 43.1 55 75.8200WQ350-40-75 350 40 980 54.6 75 69.8780 WGZP1-22B930 WGZP1-30B930 WGZP1-30B 250WQ800-7-30 800 7 98021.8 730 25.6250WQ600-15-37 600 15 980 32.3 37 32.3 2 2 250WQ700-15-37 700 15 980 26.9 37 26.9250WQ600-20-55 600 20 980 42.5 55 73.2350WQ1085-28-132 28350WQ1500-26-16026250WQ700-22-75 700 22 98060.8 575 68.9WGZP1-75B 250WQ600-30-90 600 30 980 64.6 90 75.8 WGZP1-90B250WQ700-33-11700 33 980 82.6 110 76.1WGZP1-110B300WQ900-8-30 900 8 980 24.65 30 79.5WGZP1-30B 300WQ800-15-55 800 15 980 42.7 55 76.5 WGZP1-55B300WQ950-24-11 950 WGZP1-110 BWGZP1-45B WGZP1-90B WGZP1-90B0 350WQ1100-10-41105350WQ1200-15-9 120 0 0350WQ1200-18-9 120 0 024 980 80.6 110 7710 980 37.4 4580.815 980 61.8 90 79.318 980 75 90 78.430 1360 0 30 224 0 0 35 120 0 035 210 0 0 35 210 0 025 187 0 0 25 210 0 0 25 224108 98 107. 13 77. 35 252 WGZP1-132 5 012 2B100 98 350WQ1000-36-16036128. 16 76 35 288 WGZP1-160 0 0 9 0 0 0 B 150 98 136. 16 77. 35 288 WGZP1-160 030 9 0 0 B 400WQ2023-13.5-11 200 0 0 13. 5 98 090.411 0 81. 3 40 0 224 0 WGZP1-110 B 170 400WQ1700-22-160 02274 0 130.2 16 0 78. 240 0288 0WGZP1-160B180 400WQ1800-32-25032 74 205 25 76. 40 469 WGZP1-250 0 0 0 5 0 0 B450WQ2200-10-90220 10 98 73.7 90 81. 45 210 WGZP1-90B0 030930500WQ2600-15-160 500WQ2650-24-25026024026535037515500WQ2400-22-2202224 600WQ3500-12-18512 600WQ3750-17-25017030074130.1681.50280WGZP1-160 030500B74186.2276.50428WGZP1-220 090900B74225.2576.50469WGZP1-220 010900B74139.1882.60342WGZP1-185 015200B74216.2580.60469WGZP1-250 070100B”。

Thank you
kate005
WQ型无堵塞潜水排污泵适用范围
WQ型无堵塞潜水排污泵适用于化工、石油、制药、 采矿、造纸工业、水泥厂炼钢厂、电厂、煤加 工工业，以及城市污水处理厂排水系统、市政工 程、建筑工地等行业输送带颗粒的污水、污物， 也司用于抽送清水及带腐蚀性介质。
WQ型无堵塞潜水排污泵产品特点
1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍 纤维物质与直径为泵口径约50％的固体颗粒。 2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000d~时以上。 3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入1865叁763 叁17水中即可工作，大大减少工程造价。 4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水 泵电机自动保护。 5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提 高了产品的安全性与可靠性。 6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方 便。 7、WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人 可不必为此而进入污水坑。 8、能够在全扬程内使用，而保证电机不会过载。 9、有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
WQ型无堵塞潜水排污泵
山东绿倍
WQ型无堵塞潜水排污泵产品介绍
WQ型无堵塞潜水排污泵采用叶轮结构 和机械密封，能有效地输送含有固 体物和长纤维。叶轮与传统叶轮相 比，该泵叶轮采用单流道或双流道 形式，它类似于一截面大小相同的 弯管，具有非常好的过流性，配以 合理的蜗室，使得该泵具有效率高 、叶轮经动静平衡试验，使泵在运 行中无振动。

WQ型排污泵型号及参数
以下是几种常见的WQ型排污泵型号及参数：
1.WQD型排污泵
该型号是一种小型便携式排污泵，适用于家庭、农村或建筑工地中的
排污处理。

它的主要参数如下：
-流量范围：0.4-20m³/h
-扬程范围：5-40m
-功率范围：0.37-1.5kW
2.WQ型排污泵
该型号是一种常见的工业排污泵，适用于工业和城市污水处理等领域。

它的主要参数如下：
-流量范围：8-400m³/h
-扬程范围：7-50m
-功率范围：0.75-55kW
3.WQK型切割型排污泵
该型号是一种专用于输送含有固体颗粒和纤维状物质的污水的泵。

它
的切割结构可以有效地切割污水中的固体物质，防止阻塞。

它的主要参数
如下：
-流量范围：10-600m³/h
-扬程范围：7-35m
-功率范围：2.2-15kW
4.WQKS型切割搅拌型排污泵
该型号是一种集切割和搅拌功能于一体的排污泵。

它能够有效地切割和搅拌污水中的固体物质，防止阻塞和粘附。

它的主要参数如下：-流量范围：20-400m³/h
-扬程范围：5-25m
-功率范围：2.2-37kW
以上是一些常见的WQ型排污泵型号及参数，每个型号都有其特定的适用范围和性能特点。

在选择合适的泵时，应根据实际需求考虑流量、扬程、功率和泵的特殊功能等因素。

同时，还需注意泵的材质和耐久性等方面，以确保泵能够长时间稳定运行并满足处理要求。

1.概述：WQ（N）潜水电泵，适用于各种水质的给排水工程，其结构采用下吸式浸没叶轮和上泵型两种结构，具有结构紧凑、体积小，可制造成多级泵，扬程达到150米以上，工作平稳，操作简单，安装方便，占地面积小，水池利用率高，标准化程度高等优点。

广泛应用在冶金、市政工程污水处理、矿山、化工、造纸、农业排灌、医院建筑、火电站等场所。

2.型号说明：电机功率（kW）扬程（m）流量（m3/h）污水潜水电泵（热水）3. 使用条件：1、适用介质：清水（固体颗粒含量＜0.01%＝；污水（固体颗粒重量比小于5%）；2、水温不超过70℃。

3、液体介质PH值6.5-8.5；4、电源频率50Hz，电压380V（660V、1140V，大功率机组为3000V或6000V）；5、潜水深度20米（大于20米应与制造厂协商）。

4.结构：（见附图1）泵：WQ（N）系列泵为立卧式两用结构，设计合理，结构紧凑，开启方便，便于维修。

根据不同参数叶轮可设计为离心式、轴流式、混流式、旋流式、螺旋式，导叶采用空间导叶结构以适用内装式结构，使电机有良好的冷却。

电机：1、与WQ（N）污水潜水电泵相配的电机是浸没式充水结构，电机内部充满洁净清水，以增加冷却效果。

电机绕组采用耐水绕组，即使电机内部进水也不会使绝缘下降，使机组运行故障率降至最低，电机轴承采用进口的滑动轴承，水润滑，大功率机组安装绕组过热保护器，使电机在运行时绕组温度过高可以提供信号，电机的动密封采用硬对硬的机械密封，密封性能好、机组寿命长。

2、该系列潜水电泵，由于电机与泵直接联接,机组泵轴短,结构紧凑，液流从电机定子外壳高速通过，可冷却电机,能保证水泵在水池的最低水位下正常运转。

一般最低水位应大于叶轮进水口，应避免机组在无情况下运行,否则会使保护动作或损坏机组。

5.性能参数序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注1 WQ（N）100-100-55 100 100 1450/2900 552 WQ（N）300-40-75 300 40 1450/2900 723 WQ（N）270-30-37 270 30 1450/2900 374 WQ（N）120-100-63 120 100 1450/2900 635 WQ（N）300-105-140 300 105 1450/2900 1406 WQ（N）300-26-37 300 26 1450/2900 377 WQ（N）270-19-22 270 19 1450/2900 228 WQ（N）320-55-90 320 55 1450/2900 909 WQ（N）300-19-30 300 19 1450/2900 3010 WQ（N）273-16-22 273 16 1450/2900 2211 WQ（N）300-15-25 300 15 1450/2900 2512 WQ（N）250-75-87 250 75 8713 WQ（N）450-120-260 450 120 260 V olt：6000v Or：3000v14 WQ（N）480-51-120 480 51 1450/2900 12015 WQ（N）436-41-87 436 41 1450/2900 8716 WQ（N）480-100-220 480 100 1450/2900 22017 WQ（N）480-36-87 480 36 1450/2900 8718 WQ（N）437-30-64 437 30 1450/2900 6419 WQ（N）480-70-160 480 70 1450/2900 16020 WQ（N）480-27-64 480 27 1450/2900 6421 WQ（N）437-22-45 437 22 1450/2900 4522 WQ（N）480-20-45 480 20 1450/2900 4523 WQ（N）456-18-37 456 18 1450/2900 3724 WQ（N）480-15-45 480 15 1450 4525 WQ（N）456-9-18.5 456 9 1450 18.526 WQ（N）550-42-100 550 42 1450/2900 10027 WQ（N）500-15-37 500 15 1450 3728 WQ（N）500-20-63 500 20 2900 6329 WQ（N）595-48-140 595 48 1450/2900 14030 WQ（N）750-48-160 750 48 1450/2900 16031 WQ（N）682-40-140 682 40 1450/2900 14032 WQ（N）750-35-140 750 35 1450/2900 14033 WQ（N）682-31-100 682 31 1450/2900 10034 WQ（N）750-27-100 750 27 1450/2900 10035 WQ（N）682-22-75 682 22 1450 7536 WQ（N）750-14-55 750 14 1450 5537 WQ（N）800-10-45 800 10 1450 4538 WQ（N）750-70-260 750 70 1450/2900 260 V olt：6000v Or：3000v序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注39 WQ（N）900-40-160 900 40 1450/2900 16040 WQ（N）1000-59-300 1000 59 1450/2900 300 V olt：6000v Or：3000v41 WQ（N）910-49-220 910 49 1450/2900 22042 WQ（N）1000-43-220 1000 43 1450/2900 22043 WQ（N）910-36-160 910 36 1450/2900 16044 WQ（N）1000-33-160 1000 33 1450/2900 16045 WQ（N）1000-86-410 1000 86 1450 410 V olt：6000v Or：3000v46 WQ（N）1000-26-120 1000 26 1450/2900 12047 WQ（N）1000-30-140 1000 30 1450/2900 14048 WQ（N）1200-35-200 1200 35 1450/2900 20049 WQ（N）1500-22-140 1500 22 1450/2900 14050 WQ（N）1500-25-180 1500 25 1450/2900 18051 WQ（N）1800-20-140 1800 20 1450 14052 WQ（N）1800-25-220 1800 25 1450 22053 WQ（N）2000-16-140 2000 16 1450 14054 WQ（N）2000-20-200 2000 20 1450 20055 WQ（N）2200-20-220 2200 20 1450 220565758596061626364656667686970717273747576本公司可按用户指定的参数和介质制造潜水电泵。

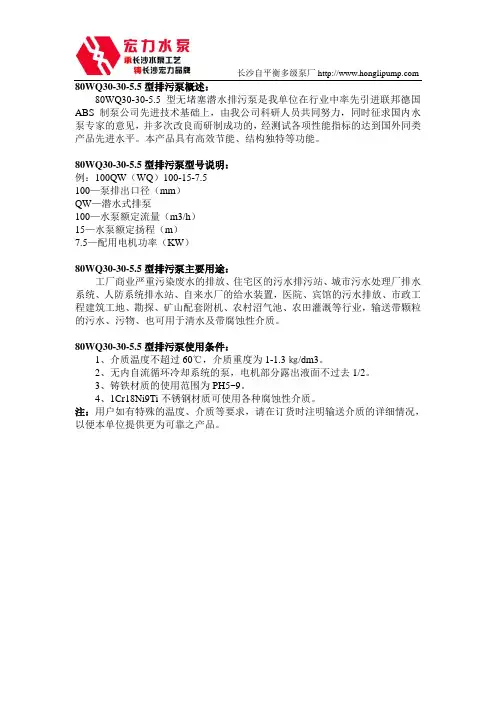

长沙自平衡多级泵厂 80WQ30-30-5.5型排污泵概述：
80WQ30-30-5.5型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS制泵公司先进技术基础上，由我公司科研人员共同努力，同时征求国内水泵专家的意见，并多次改良而研制成功的，经测试各项性能指标的达到国外同类产品先进水平。

本产品具有高效节能、结构独特等功能。

80WQ30-30-5.5型排污泵型号说明：
例：100QW（WQ）100-15-7.5
100—泵排出口径（mm）
QW—潜水式排泵
100—水泵额定流量（m3/h）
15—水泵额定扬程（m）
7.5—配用电机功率（KW）
80WQ30-30-5.5型排污泵主要用途：
工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物、也可用于清水及带腐蚀性介质。

80WQ30-30-5.5型排污泵使用条件：
1、介质温度不超过60℃，介质重度为1-1.3㎏/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不过去1/2。

3、铸铁材质的使用范围为PH5~9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

当前WQ无堵塞潜水排污泵50WQ15-15-1.5行业市场一片红海，就连潜水排污泵的产业集群地浙江省温岭市和温州市也是鱼龙混杂，大大小小千百多家潜水排污泵厂家分布在温岭市和温州市的市郊，其中很大一部份靠采购零部件来组装的企业，也有不少的干脆连组装排污泵也觉得麻烦，索性干起皮包公司的营生，对外也同样号称是排污泵的生产厂家。

浙江飞力泵业有限公司是一家专业制造“排污泵、污水泵、不锈钢潜水泵、不锈钢污水泵、不锈钢排污泵、不锈钢深井泵”的企业，具有集科研、制造、销售为一体，拥有完善的质量管理体系。

公司产品进入上千个工程项目和千万个家庭，并且出口58个国家和地区。

我们在紧抓质量的同时，不忘抓服务，保证售前售后2小时反应，6天解决问题，真正的专业售前、贴心售后！有90%的客户是从未见过面的，直接打款再发货。

这么多像您一样的客户选择信任我们，您也可以！一、WQ无堵塞潜水排污泵50WQ15-15-1.5特点：排污泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体流动，实现浆体的输送。

1．优质轴承,具有高回转、低噪音、低振动、低磨损转矩等特点，延长使用寿命。

2.双流道通道式叶轮，该种叶轮属于无叶片的叶轮，叶轮流道是一个从进口到出口的一个弯曲的流道。

所以适宜于抽送含有大颗粒和长纤维的介质，抗堵性好，功率曲线比较平稳，不易产生超功率的问题。

3. 采用双道串联机械密封，机械密封面：合金对碳化硅，机械密封橡胶件：丁腈橡胶，机械密封弹簧：不锈钢；耐用、耐磨。

4. 电机采用100%国标铜线电机.5. 配备不锈钢螺丝和吊环.6. 外表光滑美观！7. 防漏电缆线，即使破损也不会导致电机进水9. 自动耦合装置和水泵自动控制柜可供选购。

二、WQ无堵塞潜水排污泵50WQ15-15-1.5使用条件1.介质温度不超过50℃，密度为1.0-1.3kg/m³,PH值在6~9范围内。

潜污泵型号及参数
WQ系列潜水排污泵是在原产品的基础上新开发的潜水泵，该型泵凸显了
可靠性和环保性，能适应多种工作环境，优化的结构设计，进一步完善
潜污泵的性能，在防漏水技术上取得了突破性的进展。

用 途
该型泵主要用于市政工程、工业建筑、医院、矿山等行业输送带固体颗
粒及各种长纤维的污水、废水和城市污水，尤其在高浓度污水的治理中
起着关键作用。

工作条件
流量：6～4800m3/h
扬程：4～65m
介质温度：T≤40℃
介质密度：≤1.1×103kg/m3
介质PH值范围：5～9
电机绝缘等级：F级
介质固体物的直径不应大于出水口径的1/3，纤维长度应小于出水口径的4倍 防护等级：IP×8。

长沙自平衡多级泵厂 50WQ25-32-5.5型排污泵概述：
50WQ25-32-5.5型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS 制泵公司先进技50WQ25-32-5.5技术基础上，由我公司科研人员共同努力，同时征求国内水泵专家的意见，并多次改良而研制成功的，经测试各项性能指标的达到国外同类产品先进水平。

本产品具有高效节能、结构独特等功能。

50WQ25-32-5.5型排污泵型号说明：
例：100QW（WQ）100-15-7.5
100—泵排出口径（mm）
QW—潜水式排污泵
100—水泵额定流量（m3/h）
15—水泵额定扬程（m）
7.5—配用电机功率（KW）
50WQ25-32-5.5型排污泵主要用途：
工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物、也可用于清水及带腐蚀性介质。

50WQ25-32-5.5型排污泵使用条件：
1、介质温度不超过60℃，介质重度为1-1.3㎏/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不过去1/2。

3、铸铁材质的使用范围为PH5~9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

【QW(WQ)系列无堵塞潜水排污泵】使用条件：1、介质温度不超过60℃；介质重度为1~1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不起过1/3。

3、铸铁材质的使用范围这PH5~9。

4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。

5、使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更可靠的产品。

注：用户如有特殊的温度、介质要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品WQ、QW系列潜水式排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置1 25-8-22-1.1 8 22 2800 904 2224 2711 4309 / 64 240 /2 32-12-15-1.1 12 15 2800 904 2224 2711 4309 / 64 240 /3 40-15-15-15 15 15 2900 1043 2919 3475 5560 / 80 256 /4 40-15-30-2.2 15 30 2900 1251 2919 3614 5769 / 80 256 /5 50-20-7-0.75 20 7 2900 765 2085 2641 4240 / 96 288 /6 50--10-10-0.75 10 10 2900 765 2085 2641 4240 / 96 288 /7 50-20-15-1.5 20 15 2900 1043 2919 3475 5560 / 96 480 /8 50-15-25-2.2 15 25 2900 1084 3058 3614 5769 834 96 480 /9 50-18-30--30 18 30 2900 1529 3475 4170 6672 834 96 480 /10 50-25-32-5.5 25 32 2900 2294 4587 5560 8896 834 112 640 /11 50-20-40-7.5 20 40 2900 2641 4726 5699 9105 834 160 768 /12 65-25-15-22 25 15 2900 1321 3336 4031 6464 834 96 480 /13 65-37-13-30 37 13 2900 1599 3614 4309 6881 834 112 512 /14 65-25-30-4.0 25 30 2900 1738 4170 4587 7367 834 128 528 /15 65-30-40-75 30 40 2900 2641 5560 6672 10703 973 240 768 /16 65-35-50-11 35 50 2900 3962 9313 11120 17792 973 256 960 /17 65-35-60-15 35 60 2900 4365 9730 11676 18626 973 256 960 /18 80-40-7-2.2 40 7 1450 1390 3614 4309 6881 973 128 768 /19 80-43-13-3.0 43 13 2900 1599 4031 4865 7784 973 128 768 /20 80-40-15-40 40 15 2900 1738 4309 5143 6950 973 144 800 /21 80-65-25-7.5 65 25 2900 2641 5560 6672 10703 1112 208 880 /22 100-80-10-4 80 10 1450 2294 5352 6394 10217 1390 160 880 /23 100-110-10-5.5 110 10 1450 2502 6533 7784 12441 139 240 960 /24 100-100-15-7.5 100 15 1450 2780 6672 7923 12649 1390 240 960 /25 100-80-20-7.5 80 20 1450 2780 6672 7923 12649 1390 240 960 /26 100-100-25-11 100 25 1450 3892 9730 11676 18626 1390 272 1040 /27 100-100-30-15 100 30 1450 4490 10286 12232 19460 1390 320 1120 /28 100-100-35-18.5 100 35 1450 5282 11120 13344 21267 1390 320 1120 /编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 125-130-15-11 130 15 1450 4101 11259 1390 22240 2224 320 1120 /30 125-130-20-15 130 20 1450 4684 11398 14317 22935 2224 320 1120 /31 150-145-9-7.5 145 9 1450 3197 8479 9730 / 2224 320 800 /32 150-180-15-15 180 15 1450 4823 11537 13205 / 2224 320 960 /33 150-180-20-18.5 180 20 1450 5838 13344 15290 / 2224 320 960 97334 150-180-25-22 180 25 1450 6533 14873 15985 / 2224 352 1120 984135 150-130-30-22 130 30 1450 6533 14873 15985 / 2224 352 1120 986936 150-180-30-30 180 30 1450 8062 17931 / / 2224 400 1280 1181537 150-200-30-37 200 30 1450 10967 27522 / / 2224 400 1280 1320538 200-300-7-11 300 7 980 5560 15290 / / 3058 320 1120 806239 200-250-11-15 250 11 980 5838 15568 / / 3058 320 1120 903540 200-250-15-18.5 250 15 1450 6672 17653 / / 3058 400 1280 834041 200-400-10-22 400 10 1450 7506 18348 / / 3058 400 1280 903542 200-400-13-30 400 13 1450 10008 / / / 3058 400 1280 903543 200-300-15-22 300 15 1450 7506 / / / 3058 400 1280 903544 200-250-22-30 250 22 1450 10008 / / / 3058 400 1280 1112045 200-350-25-37 350 25 1450 11495 / / / 3058 480 1440 1320546 200-400-30-45 400 30 1450 13872 / / / 3058 480 1440 2224047 250-600-9-30 600 9 980 15290 / / / 3892 880 2400 2085048 250-600-12-37 600 12 1450 17375 / / / 3892 880 2400 2432549 250-600-15-45 600 15 1450 21545 / / / 3892 880 2400 2919050 250-600-20-55 600 20 1450 24325 / / / 3892 880 2400 3475051 250-600-25-75 600 25 1450 29190 / / / 3892 960 2720 3892052 300-800-12-45 800 12 1450 23630 / / / 5421 960 2720 3475053 300-500-15-45 500 15 1450 23630 / / / 5421 960 2880 3475054 300-800-15-55 800 15 980 24325 / / / 5421 960 2880 3753055 300-600-20-55 600 20 980 25020 / / / 5421 1920 4000 3753056 300-800-20-75 800 20 980 38920 / / / 5421 2400 4800 4378557 300-950-20-90 950 20 980 41700 / / / 5421 2400 4800 53515编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置58 300-1000-25-110 1000 25 980 43090 / / / 5421 2400 4800 6672059 300-1100-10-55 1100 10 980 25715 / / / 5421 2400 4800 3753060 350-1500-15-90 1500 15 980 48650 / / / 6255 2560 / 7089061 350-1200-18-90 1200 18 980 50735 / / / 6255 2560 / 7089062 350-1100-28-132 1100 28 740 62550 / / / 6255 2560 / 8062063 350-1000-36-160 1000 36 740 70890 / / / 6255 2560 / 8618064 400-1760-7.5-55 1760 75 580 52820 / / / 7645 3200 / 5699065 400-1500-10-75 1500 10 980 50735 / / / 7645 3200 / 4865066 400-2000-15-132 2000 15 740 65052 / / / 7645 3200 / 8757067 400-1700-22-160 1700 22 740 75755 / / / 7645 3200 / 8618068 400-1500-26-160 1500 26 740 75755 / / / 7645 3200 / 8618069 400-1700-30-200 1700 30 740 85485 / / / 7645 3200 / 9452070 400-1800-32-250 1800 32 740 89655 / / / 7645 3200 / 9730071 500-2500-10-110 2500 10 740 90350 / / / 13900 4000 / /72 500-2600-15-160 2600 15 740 98690 / / / 13900 4000 / /73 500-2400-22-220 2400 22 740 108420 / / / 13900 4000 / /74 500-2600-24-250 2600 24 740 115370 / / / 13900 4000 / /。

WQ系列无堵塞潜水排污泵概况：WQ系列无堵塞潜水排污泵严格按照有关国家标准进行设计、制造和检验。

供排送工商业污水、生活污水、城市污水处理厂排水系统、人防系统排水站、自来水的给水之用。

输送的液体流量范围为5~6000³/h，扬程范围为5~60m，配套功率范围为0.55-315KW，口径范围50-600mm。

水泵特点1、采用独特的单叶片或双叶片叶轮结构，大大提高了污物的通过能力；2、机械密封采用新型硬质合金耐腐蚀的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上；3、整体结构紧凑、体积小、噪声小、节能效果显著、检修方便、无需建泵房，潜入水中即可工作，大大减少了工程造价；4、该泵密封油室内根据客户要求可设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护；5、可根据客户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性；6、浮球开关可根据所需液位变化，自动控制泵的启动与停止，不需专人看管，使用极方便；7、可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此进入污水坑；8、有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

适用范围WQ系列无堵塞潜水排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排水站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可以用于清水及带腐蚀性介质。

使用条件A、介质温度不超过40℃，介质重度为1-1.3Kg/dm ³。

B、无内自刘循环冷却系统的泵，电机部分露出液体面不超过1/3.C、铸铁材质的适用范围为PH5-9.D、1Crl8Ni9Ti不锈钢材质可使用一般腐蚀性介质。

潜水排污泵50wq15-30-3 一、概况 WQ系列为单叶片、多叶片或多流道潜水排污泵，适用于扬程较高的工况。

主要用于市政工程、污水处理环保工程、工业建筑、宾馆、医院、人防、矿山等行业，可用于排送带固体颗粒及各种长纤维的污水、废水、雨水和城市生活用水。

WQ潜水排污泵使用条件 1、海拔不超过2000m,最高环境温度50℃，介质的PH值在6-9之间，液体密度不超过1150㎏/m³，长期潜水运行，潜水深度一般不超过20m。

2、运行时泵不得低于最低液位，参见安装尺寸图中的“▼最低液位”(含自动冷却系统)。

如无自动冷却系统，运行时最低液位不得低于泵全高的2/3。

3、额定电压为380V,额定频率为50HZ。

在额定电压和额定频率的偏差不大于±5%时，电机才能正常运行。

4、通过泵的固体颗粒的最大直径不得大于泵体排出口直径的50%。

WQ潜水排污泵旋转方向 从泵吸入口看，叶轮为逆时针方向旋转。

我公司是专业从事水处理工程、污水处理专用设备及泵类产品生产的专业产家。

产品遍及全国各地,为改善人类生活环境起到了积极推动作用 WQ潜水排污泵型号说明 二、50WQ15-30-3潜水排污泵选型设计结构 1、设计采用大通道水力部件，能够通过一定直径的颗粒，实现高效无阻塞排污; 2、电机绝缘等级F级，电机腔内最高温度可达135℃，防护等级IP68; 3、电机线圈绕组内设有两组热敏开关，设定温度125℃，有效防止电机过热; 4、采用高质量机械密封，材质为碳化硅碳化钨或碳化钨碳化钨; 5、采用进口NSK轴承，轴承使用寿命大于100000小时; 6、轴密封系统有一油室，设置在轴承座与电机和液体之间，有润滑和冷却密封装置的作用，油室内装有泄露保护器，一旦机械密封失效，油室进水，便可报警; 7、潜水密封电缆采用独特设计及特殊硫化处理，有效防止电缆漏水; 8、泵轴采用AISI420不锈钢，电机转子及叶轮进行动平衡检测，整机运行平稳。

一、QW50-20-15-1.5无堵塞潜水排污泵适用范围:
WQ系列无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

二、QW50-20-15-1.5无堵塞潜水排污泵产品特点:
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；
7、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

三、QW50-20-15-1.5无堵塞潜水排污泵使用条件:
1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;。

潜水排污泵200wq300-15-22 200WQ300-15-22潜水排污泵主要供抽送带弱腐蚀性的含固体颗粒及各种纤维物、塑料等的污水、废水、雨水。

200WQ300-15-22潜水排污泵主要应用于市政工程、建筑工地、宾馆、医院、人防工程、矿山、农田灌溉等行业。

使用条件 1、介质温度不超过60℃，密度≤1300㎏/m3，PH值在5～9之间。

固体颗粒的最大直径不大于排出口径的1/2。

2、200WQ300-15-22潜水排污泵运行时不得低于最低水位，参见泵安装尺寸图(含自动冷却系统)。

无内自流循环冷却系统的泵，电机部分露出液面不超过自身1/2。

3、铸铁材质的介质为PH5～9 4、不锈钢材质可用于一般性腐蚀介质。

产品特点 1、叶轮特殊设计的叶轮，有单叶片、双叶片、三叶片，流道宽大，大大提高了污物通过能力，能有效通过泵口径5倍长的纤维物的和直径约为泵口径50%的固体颗粒。

可根据抽送介质来选 用。

2、密封 机械密封采用耐腐蚀的碳化钨材料，同时将原泵侧和电机侧各一道机封改进为双端面机封，使机械密封长斯处于油室内工作，延长了机封的使用寿命，可使泵安全运行8000小时以上。

3、电机绝缘等级为F级，最高工作温度为125℃，良好有效的密封使电机的防护等级为IPX8。

4、冷却内装的自却系统，不论电机在液面上还是在液面下，均能正常工作。

工作介质的一部分从泵体循环至冷却简和电机壳之间带走电机产生的热量。

若需要外部冷却时，冷却时，冷却套与泵体隔开，并与单独的冷却系统相连。

5、能够在全扬程内使用，而保证电机不过载。

6、整体结构紧凑、体积小、噪 音低、检修方便，无需建泵房，潜入水中即可工作。

监控系统 1、定子内嵌有三个串联的热控开关。

当定予内温度达到125℃时，开关打开，却断电源。

2、油室内装有漏水探头，当泵侧机械密封泄漏，油室内油水比例达到一定比例时，漏水探头发出报警信号并没室的油并检查和更换泵侧的机封。

WQ系列潜水排污泵详细描述WQ系列潜水排污泵是我公司在借鉴吸收国外先进技术的基础上研制的新一代潜水泵。

WQ系列泵具有高标准、高起点、高质量，该系列泵在制造工艺上具有很多特点：一、设计工艺（1）WQ系列潜水排污泵根据用户的要求，在设计中采用我公司独有的最新潜水电泵设计软件（CFD）计算机三维流体流场动力学数字模拟技术进行水力模型设计，设计的水力模型效率高，具有通过一定直径的大颗粒、长纤维的能力，从而使水泵能在恶劣的环境中安全可靠运行。

（2）WQ系列潜水排污泵采用机电一体化设计，结构紧凑，使用方便。

（3）WQ系列潜水排污泵具有多种保护功能：机组接线腔内漏水报警装置，用于检测接线腔的密封状况，定子绕组内设有过热保护装置，定子绕组防凝露装置，推力轴承温度测温传感器，水泵油室内设有机械密封泄漏报警装置。

（4）WQ系列潜水排污泵采用自动耦合系统进行安装，无需修建高大的泵房，降低工程费用。

二、制造和装配工艺潜水排污泵制造上采用许多先进的工艺手段。

（1）潜水排污泵叶轮采用先进的水力模型设计，叶轮动平衡采用上海菱菱平衡试验机进行平衡试验，使动平衡精度达到G6.3级，从而确保水泵运行平稳，无振动、运行噪音小于80分贝。

（2）潜水排污泵电机引出线采用特殊加工处理。

潜水排污泵长期在水下运行，工况恶劣，加上其它人为的不利因素，电缆会遭到意外的损坏而使电机进水，电缆经过特殊硫化密封处理后消除了电缆破损而损坏电泵的隐患，主要原理是：潜水电缆由橡胶外包皮、填充物及电缆内芯组成，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，介质水就会顺着电缆内芯与外包皮等的间隙或电缆内芯中的铜芯线间的间隙进入电机腔，从而烧毁电机，我公司针对上述现象，将单芯电缆去皮后锡化处理后植入橡胶中，然后再将单芯电缆植入橡胶中最后再用橡胶环密封，采用硫化橡胶水密电缆后，电机能潜入水下20米并正常工作，从根本上消除了水进入电机的途径。
