组合式干燥机产品说明将电源送至控制箱内，按下ON/OFF按钮开关的ON键，运转指示灯指示，机台接触器吸合，压缩机运转。
此时冷媒低压表指针应指示在60~85Psig范围内。
如果负荷超过此范围，请根据《蒸发压力调节》进行调节。
压缩机运转平稳后冷媒高压表的压力上升至120~240Psig之间。
当冷媒高压压力高于此范围，请检查冷凝器散热是否良好、空压机入口温度及环境温度是否过高。
当低于140Psig防冻开关动作，冷凝风扇停止运转，以提升压力保证机台的正常运行。
如果机台长期运行于低压力状态下请检查制冷系统是否泄漏、环境温度是否过低。
为避免压缩机因频繁起动造成压缩机的损坏。
停机后重新开机需等三分钟以上。
机台上的阀门出厂时已调好，如非专业人员请勿调节，以免造成机台不必要的损坏。
〖海诺斯HIROSS〗是我公司打造压缩空气净化行业高端品牌，以满足高要求、高品质需求用户②、冷媒低压表①、空气压力表安装在仪表盘上，用于显示机台压缩空气的压力。
表上由若干刻度组成，表内下方Mpa和中Kg/CM2代表的是压力的单位值。
读取压力数值时，观察表上指针对应的刻度值加上其相对的单位值即可。
②、冷媒低表安装在仪表盘上，用于显示冷冻系统的低压端的压力或温度，表上由若干刻度组成，读法与高压表相同。
备注：机台型号不同仪表数量、型式配置有所不同，实际配置以实物为准。
4、主要控制器①、ON/OFF按鈕開關安裝在機台的儀錶盤上，用於控制機台的運行與停止。
②、冷凍系統高低壓保護開關安裝在機台內，用於控制冷凍系統高壓端及低壓端的壓力，避免機台的壓力超過使用範圍而造成設備的損壞。
③、化霜电磁阀安裝在機台內，用於控制機台的冷凝壓力，避免機台冷凝壓力過低，造成蒸發器冰堵5、冷冻式干燥机主要零配件①、压缩机冷干机使用的制冷压缩机目前大多采用中高温型全密封往复式压缩机，其特点是：结构紧凑、体积小、重量轻、振动小、噪声低，能效比高。
由于全密封压缩机的电动机与压缩机主体密封在一钢制壳体内，电动机处在冷媒气态环境中运行，冷却条件较好，寿命较长。
组合式干燥机说明书一、基本原理压缩空气中含有不少水蒸气,其含量随着压力升高或温度下降而减少,为此采用冷干机的冷却使压缩机空气中的水汽达到饱和，凝析分离，而达到干燥,但受水汽０℃结冰的限制,故冷干机干燥度一般达到2℃以上的压力露点。
吸附剂（活性氧化铝,分子筛)对水汽分子有吸引力,随压力升高温度降低，吸引力增大，反之既减少，为此工程上采用变压吸附（式变温)的手段,升压吸附，减压解析，用二塔轮换工作,可达深度干燥的目的但它必须消耗较大约15％的再生气。
组合机即利用各优点，通过合理组合设计，把压缩空气中的水汽8０%以上用冷冻干燥机除去，余下用媳妇干燥来达到进一步的深度干燥，达到低露点，而吸干机切换时间大为延长,再生气量大大减少,由约15%降至３~４%，吸干机因切换时间延长,我们的吸附剂使用寿命也大为延长。
因此组合机是目前低耗、高品位、高清晰度的空气干燥机。
二、工艺流程及设备配置：(见图一）由空压机来的湿空气（若没有后冷器,热空气则先进入前置水冷器9与水进行热交换后)进入遇冷回热器9，和已返回的低温压缩空气进行热交换,经降温,除水,后进入蒸发器8,温度降至5％~１0%,再次降温除水后进入分离器1１，分离出液态水和油雾后进入预冷回热器9与进入的湿空气进行热交换复热至近室温,再经微油过滤器后进入吸附塔，微量水分被吸附剂吸附干燥，至露点<−40℃，再经过滤除尘后至使用点。
三、本机特色：1、配套机组先进可靠本机冷冻干燥部分主要配套的机组，如制冷压缩机,热力膨胀阀、热气旁路阀，水量调节阀等均由世界上先进国家进口。
这样可以确保制冷系统稳定、长期工作。
２、完善的保护与控制系统本机采用密封式制冷循环，配备外平衡式热力膨胀阀。
自动调整的热力膨胀阀。
当生产条件外界环境变化，引起蒸发器热负荷变化时，由膨胀阀及热气旁路阀的联合自动调整,能确保蒸发温度的恒定,不出现冰塞。
为此，在制冷回路上还设有压力控制器。
如果超载,则自动切断电源，并报警,使压缩机不受损坏。

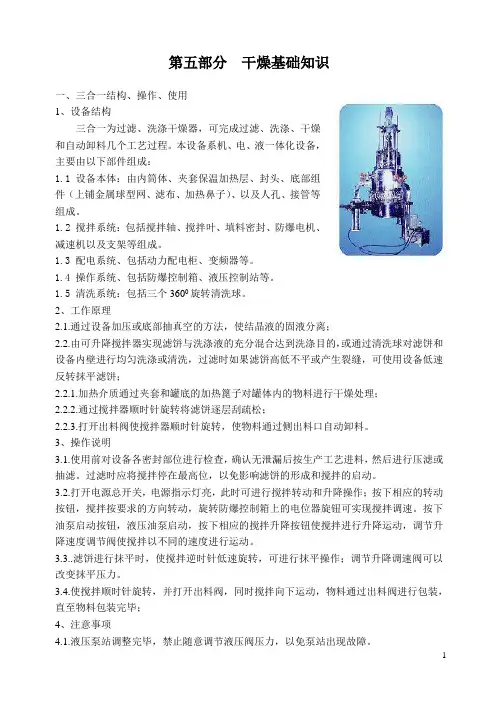

第五部分干燥基础知识一、三合一结构、操作、使用1、设备结构三合一为过滤、洗涤干燥器，可完成过滤、洗涤、干燥和自动卸料几个工艺过程。
本设备系机、电、液一体化设备，主要由以下部件组成：1.1 设备本体：由内筒体、夹套保温加热层、封头、底部组件（上铺金属球型网、滤布、加热鼻子）、以及人孔、接管等组成。
1.2 搅拌系统：包括搅拌轴、搅拌叶、填料密封、防爆电机、减速机以及支架等组成。
1.3 配电系统、包括动力配电柜、变频器等。
1.4 操作系统、包括防爆控制箱、液压控制站等。
1.5 清洗系统：包括三个3600旋转清洗球。
2、工作原理2.1.通过设备加压或底部抽真空的方法，使结晶液的固液分离；2.2.由可升降搅拌器实现滤饼与洗涤液的充分混合达到洗涤目的，或通过清洗球对滤饼和设备内壁进行均匀洗涤或清洗，过滤时如果滤饼高低不平或产生裂缝，可使用设备低速反转抹平滤饼；2.2.1.加热介质通过夹套和罐底的加热篦子对罐体内的物料进行干燥处理；2.2.2.通过搅拌器顺时针旋转将滤饼逐层刮疏松；2.2.3.打开出料阀使搅拌器顺时针旋转，使物料通过侧出料口自动卸料。
3、操作说明3.1.使用前对设备各密封部位进行检查，确认无泄漏后按生产工艺进料，然后进行压滤或抽滤。
过滤时应将搅拌停在最高位，以免影响滤饼的形成和搅拌的启动。
3.2.打开电源总开关，电源指示灯亮，此时可进行搅拌转动和升降操作；按下相应的转动按钮，搅拌按要求的方向转动，旋转防爆控制箱上的电位器旋钮可实现搅拌调速。
按下油泵启动按钮，液压油泵启动，按下相应的搅拌升降按钮使搅拌进行升降运动，调节升降速度调节阀使搅拌以不同的速度进行运动。
3.3..滤饼进行抹平时，使搅拌逆时针低速旋转，可进行抹平操作；调节升降调速阀可以改变抹平压力。
3.4.使搅拌顺时针旋转，并打开出料阀，同时搅拌向下运动，物料通过出料阀进行包装，直至物料包装完毕；4、注意事项4.1.液压泵站调整完毕，禁止随意调节液压阀压力，以免泵站出现故障。

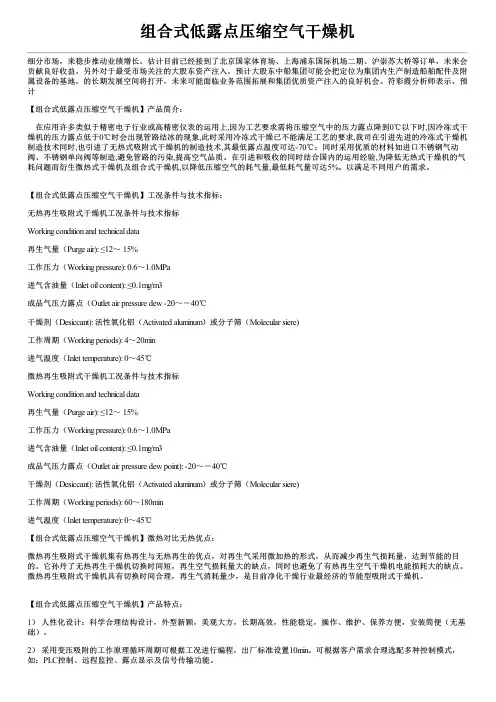

组合式低露点压缩空气干燥机细分市场，来稳步推动业绩增长。
估计目前已经接到了北京国家体育场、上海浦东国际机场二期、沪崇苏大桥等订单，未来会贡献良好收益。
另外对于最受市场关注的大股东资产注入，预计大股东中船集团可能会把定位为集团内生产制造船舶配件及附属设备的基地，的长期发展空间将打开，未来可能面临业务范围拓展和集团优质资产注入的良好机会。
符彩霞分析师表示，预计【组合式低露点压缩空气干燥机】产品简介：在应用许多类似于精密电子行业或高精密仪表的运用上,因为工艺要求需将压缩空气中的压力露点降到0℃以下时,因冷冻式干燥机的压力露点低于0℃时会出现管路结冰的现象,此时采用冷冻式干燥已不能满足工艺的要求,我司在引进先进的冷冻式干燥机制造技术同时,也引进了无热式吸附式干燥机的制造技术,其最低露点温度可达-70℃；同时采用优质的材料如进口不锈钢气动阀、不锈钢单向阀等制造,避免管路的污染,提高空气品质。
在引进和吸收的同时结合国内的运用经验,为降低无热式干燥机的气耗问题而衍生微热式干燥机及组合式干燥机,以降低压缩空气的耗气量,最低耗气量可达5%。
以满足不同用户的需求。
【组合式低露点压缩空气干燥机】工况条件与技术指标：无热再生吸附式干燥机工况条件与技术指标Working condition and technical data再生气量（Purge air): ≤12～ 15%工作压力（Working pressure): 0.6～1.0MPa进气含油量（Inlet oil content): ≤0.1mg/m3成品气压力露点（Outlet air pressure dew -20～－40℃干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)工作周期（Working periods): 4～20min进气温度（Inlet temperature): 0～45℃微热再生吸附式干燥机工况条件与技术指标Working condition and technical data再生气量（Purge air): ≤12～ 15%工作压力（Working pressure): 0.6～1.0MPa进气含油量（Inlet oil content): ≤0.1mg/m3成品气压力露点（Outlet air pressure dew point): -20～－40℃干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)工作周期（Working periods): 60～180min进气温度（Inlet temperature): 0～45℃【组合式低露点压缩空气干燥机】微热对比无热优点：微热再生吸附式干燥机集有热再生与无热再生的优点，对再生气采用微加热的形式，从而减少再生气损耗量，达到节能的目的。
组合式压缩空气干燥机使用说明书目录一、概述 (3)二、系统工艺 (3)三、冷干机 (3)1、安全总则 (3)2、使用前注意事项 (3)3、概述 (4)4、配置及安装 (5)5、BAD系列冷冻式干燥机操作方法 (8)四、微热吸干机 (10)1、工作原理 (10)2、系统工艺流程 (11)3、安装 (13)4、调试 (13)5、使用 (13)6、维护保养故障检修表 (14)7、常见故障检修 (14)8、干燥器易损件 (15)五、高效除油器 (16)1、基本结构 (16)2、工作原理 (16)3、技术性能参数 (17)4、安装 (17)5、操作 (17)6、维护保养故障检修表 (17)六、精密过滤器 (19)1、基本结构 (19)2、工作原理 (19)3、技术性能参数 (19)4、安装 (20)5、操作 (20)6、维护保养故障检修表 (20)一、概述该组合式干燥机是冷冻式干燥机与微热再生干燥器二位一体的低露点干燥设备。
设备具有能耗低、再生耗气量少（<3%）、露点温度低（-40~-70℃）结构紧凑合理、易于操作、运行平稳、节约能源、费用低、安装方便等优点。
二、系统工艺压缩空气先进入预冷器热交换，使干燥压缩空气的温度升高，同时降低了进入蒸发器的压缩空气温度，除去一部分水份，使其降至常温，减轻蒸发器的工作负荷。
再进入蒸发器进行热交换，使压缩空气冷却至2～5℃左右的露点温度。
压缩空气中的大部分水份、油份及部分杂质在此被凝结，经过气水分离器将空气与水份分离，然后水份、油份经自动排水器排出。
经冷冻干燥后的压缩空气进入吸附塔，采用PSA变压吸附的原理，吸附压缩空气中的水分子，出口空气的压力露点低（-40～-70℃），从而获得极干燥的压缩空气。
从吸附塔出来的干燥压缩空气再经精密（除尘）过滤器除去在变压吸附过程中产生的少许粉尘，经除尘过滤后压缩空气即可直接输送至用气点。
三、冷干机1、安全总则1.1冷冻式压缩空气干燥机的工作压力绝不能超过铭牌上标明的最高工作压力。
