RJ45可靠性测试规范

格式：doc
大小：77.00 KB
文档页数：2

下载文档原格式

RJ45可靠性测试规范

OK
4
耐压强度
在23+2℃，相对湿度小于85%的环境中，变压器产品初级与次级之间通过1500V AC1分钟漏电流0.5mA或2100V DC1分钟漏电流0.5mA。
产品无击穿及飞弧现象
没有跳火产生的绝缘破坏
EIA-364-20
OK
5
机械特性
插入力
将插头以12.7mm/分钟的速度水平插入插座，测试插入力的大小，取峰值。
10-55-10HZ为一个循环，1分钟一个循环。
3个相互垂直的轴向各做2小时。
要求试验后产品的各项电气性能合格
OK
10～11
环境寿命试验
抗焊接热
产品表面与焊料表面应在1mm至2.54mm.
熔融焊料温度应260±5 ℃，浸渍时间应为10±1秒。
塑壳无熔化、变形现象
EIA-364-56
OK
12
热冲击
各个温度下60分钟（-25 ℃与70 ℃）为一个循环，共做5个循环。
在23±2℃，相对湿度85±5%以下的环境中，程单根金针测试
以0.05MM的进正向力≥100g
EIA364-04
OK
22
网络参数测试
用综合测试仪及网络分析仪进行测试
要求各项电气性能满足规格图机规定
OK
23～24
试验后产品的电性符合要求，网络测试PASS
EIA-364-32C
OK
13～14
高温高湿
将产品放入40℃相对湿度90～95%的环镜中96小时。
试验后产品的电性符合要求，网络测
试PASS
EIA-364-17B
OK
15～16
恒温恒湿试验
温度：-40～70℃，湿度：90%，到温保持半小时，10个循环。

RJ45_RB信赖性测试报告

测试结果(Adjudgement):
¾ 合格(PASS) ¾ 不合格(REJECT)
测试(Tester) Jack
检查(Check) Helen
审核(Approval) Smith
上海连卓电气有限公司
1. 目的(PURPOSE)
为了验证某产品是否符合设计要求,特进行此信赖性测试.信赖性测试项目应包括电气,机械,及环境等测试.
After the vibration test, then test the electrical test. For example: contact resistance,
insulation resistance, and withstanding voltage. 4.2 测试组 2(GROUP 2)
3. 测试方法(TEST METHOD)
具体测试方法及步骤参考以上相应的 EIA-364. For details, please refer corresponding EIA-364 procedure.
4. 测试结果(TEST RESULT)
接触阻抗(Contact resistance):
接触针号
0.1N.m. 4.2.3 重复以上 500 次,连接/分离的频率为每小时 200 次.
4.2.4
Coupling and uncoupling 500 cycles. The frequency is 200 cycles per hour. 反复 500 次后,记录其连接/分离扭力. 连接扭力不超过 2N.m, 分离扭力不低于 0.1N.m.
This test verifys if product meets design requirements and related legal requirements. All test itmes should include electrical, mechanical, and environment tests.

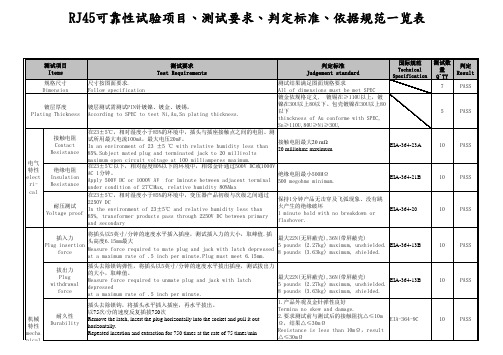

RJ45可靠性试验项目、测试要求、判定标准、依据规范一览表

RJ45可靠性试验项目、测试要求、判定标准、依据规范一览表保持力Plug retention 用20磅的轴向载荷，将带锁扣的插头以每分钟5英寸的速度插入，维持5秒的负荷。

Apply an axial load of 20 pounds to plug housing at a rate of .5inch per minute with plug mated in jack and latch engaged.Maintain load for 5 seconds.封闭型插座57.83N Min开口型插座30N Min,插头不脱出插口Closed socket 57.83n min, open socket30n min.Plug shall not dislodge fromjack.EIA-364-9810PASS振动试验Vibration 将产品包装好放入纸箱放在振动台上进行振动。

振动频率10～55HZ之间变化，振幅0.4英寸,10-55-10HZ为一个循环，3个相互垂直的轴向各扫频5次持续2小时Subject mated plug and terminated jack to frequency range of 10to 55Hz with displacement amplitude of .014 (0.356mm) inch. Sweepcycles per direction shall be 5 in each direction of 3 axis whichare mutually perpendicular planes for 2 hours .最大不得超过1微秒的信号瞬断,产品没有物料和特性伤害,插头高度5.89mm.No discontinuities of 1 microsecondmaximum. Shall remain mated and showno evidence of physical damage. Plugmust meet 5.89mm.EIA-364-2810PASS抗焊接热试验Resistance to soldering heattest 测试产品浸入焊内,260+10/0℃,5～10sThe test specimen immerge in tin,260+10/0℃,5～10s塑壳无熔化、变形现象Plastic without melting, deformationphenomenonsEIA-364-5610PASS温度冲击Thermal shock （-40 ℃与85 ℃）为一个循环，每个循环1个小时，共做5个循环。

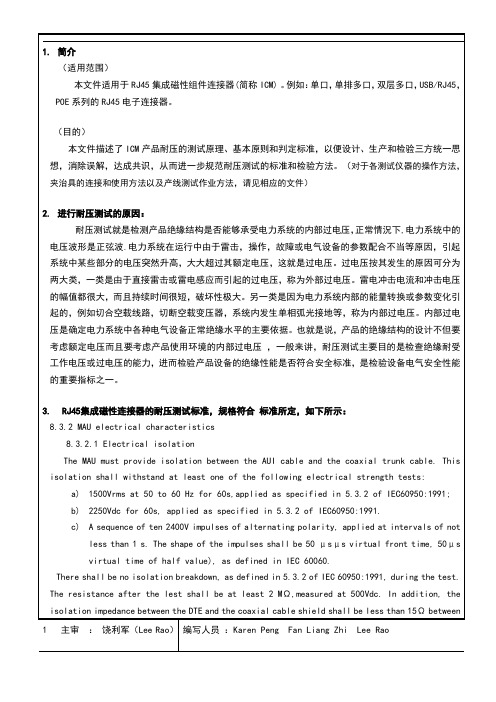

RJ45集成磁性连接器的耐压特性说明及其测试原则

RJ45集成磁性连接器的耐压特性说明及其测试原则性足够好，加在上面的电压就只会产生很小的漏电流。

如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。

进行耐压测试时（如下图所示），技术规格不同的被测试品，测量标准也就不同。

对一般被测设备，耐压测试是测量火线与机壳之间的漏电流值。

测试系统有三大模块：程控电源模块、信号采集调理模块和计算机控制系统5.通用耐压测试程序介绍测试程序耐压测试（以华仪EXTECH7142为例：）程序设置及仪器操作方法详见《华仪EXTECH7142操作指南》5.1.1打开电源。

5.1.2 选择AC或DC耐压测试。

5.1.3设置测试电压值。

交流1500V 或直流2250V.5.1.4设置测试电流值。

最高测试电流限定值= 每个port交流1mA, 或所有port直流1mA.最低测试电流限定值= 交流, 或直流0mA.5.1.5 设置上升时间。

上升时间= 交流, 或直流5s.5.1.6 设置保持时间.保持时间=交流和直流60s。

5.1.7 设置电弧侦测功能。

电弧侦测灵敏度等级= 5关闭电弧侦测功能5.1.8 设置连续测试。

打开连接5.1.9用校准盒校验耐压机5.1.9.1连接方式Hi-pot tester(耐压机) Calibration Box(校准盒)HV Terminal(高压端子) /Return Terminal(低压返回端子) Ground(连续测试端子) AC/DC Continuity测试夹具仅5.1.9.2校验耐压机，所有测试应当提示不良。

当转到AC/DC fail 测试档时，耐压机器立即提示不良当转到AC/DC pass 测试档时，耐压机待电压爬升至，,或，时, 提示不良。

(Remove the High Voltage Test lead from the Hi-pot Test Failure box and retest. The Low level Failure will come on AC or DC)5.1.10耐压测试方法及连接首先，使用RJ45插头组（其终端被短接在一起）将产品的每个Port连接起来，然后再把它连接到耐压机的红色高压测试表笔。

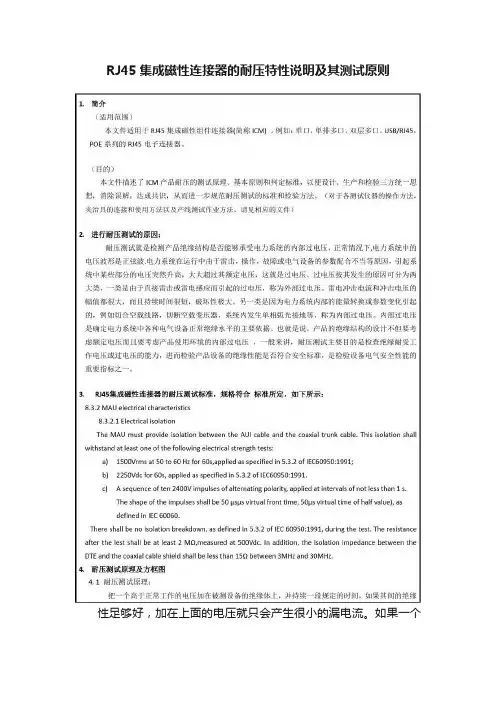

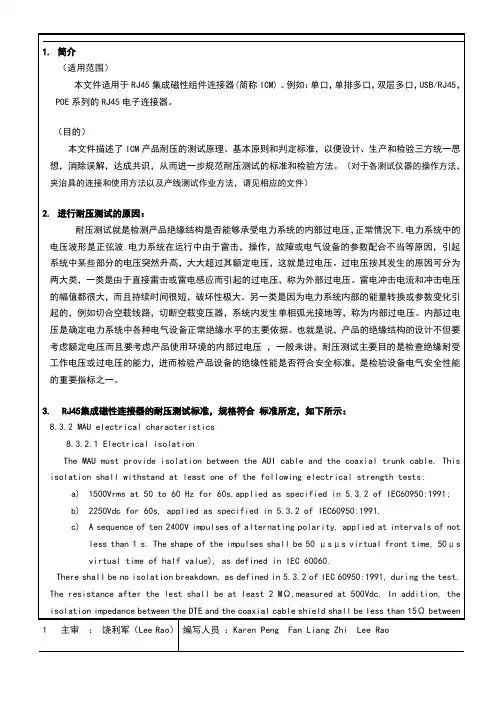

RJ45集成磁性连接器的耐压特性说明及其测试原则

3MHz and 30MHz.4.耐压测试原理及方框图4. 1 耐压测试原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。

如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。

进行耐压测试时（如下图所示），技术规格不同的被测试品，测量标准也就不同。

对一般被测设备，耐压测试是测量火线与机壳之间的漏电流值。

5.1.2 选择AC或DC耐压测试。

5.1.3设置测试电压值。

交流1500V 或直流2250V.5.1.4设置测试电流值。

最高测试电流限定值 = 每个port交流1mA, 或所有port直流1mA.2 主审：饶利军（Lee Rao）编写人员：Karen Peng Fan Liang Zhi Lee Rao最低测试电流限定值 = 交流, 或直流0mA.5.1.5 设置上升时间。

上升时间 = 交流, 或直流5s.5.1.6 设置保持时间.保持时间=交流和直流60s。

5.1.7 设置电弧侦测功能。

电弧侦测灵敏度等级 = 5关闭电弧侦测功能5.1.8 设置连续测试。

当转到AC/DC fail 测试档时，耐压机器立即提示不良当转到AC/DC pass 测试档时，耐压机待电压爬升至，,或，时, 提示不良。

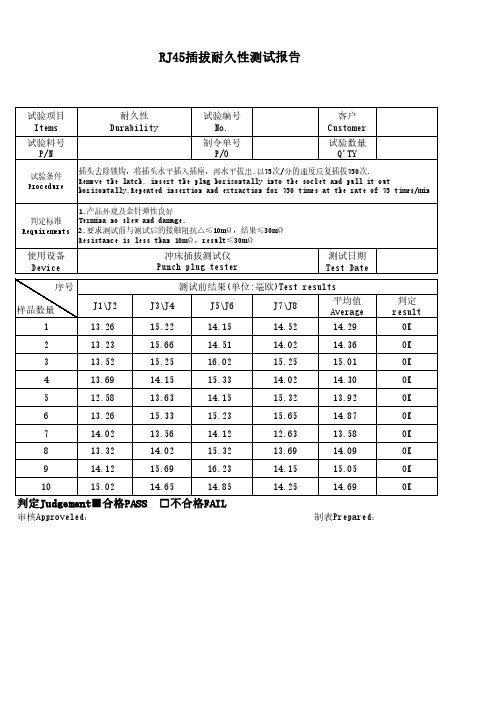

RJ45插拔耐久性测试报告

14.09
OK
9
14.12
15.69
16.23
14.15
15.05
OK
10
15.02
14.65
14.85
判定Judgement■合格PASS □不合格FAIL
审核Approveled：
14.25
14.69
OK
制表Prepared：
16.02
15.25
15.01
OK
4
13.69
14.15
15.33
14.02
14.30
OK
5
12.58
13.63
14.15
15.32
13.92
OK
6
13.26
15.33
15.23
15.65
14.87
OK
7
14.02
13.56
14.12
12.63
13.58
OK
8
13.32
14.02
15.32
13.69
判定标准 Requirements
1.产品外观及金针弹性良好 Termina no skew and damage. 2.要求测试前与测试后的接触阻抗△≤10mΩ，结果≤30mΩ Resistance is less than 10mΩ，result≤30mΩ
使用设备 Device
冲床插拔测试仪 Punch plug tester
RJ45插拔耐久性测试报告
试验项目 Items
试验料号 P/N
试验条件 Procedure
耐久性 Durability
试验编号 No.
制令单号 P/O
客户 Customer

终端和家庭网关可靠性测试规范

技术文件技术文件名称：终端和家庭网关可靠性测试规范技术文件编号：版本：共57页(包括封面)拟制审核会签标准化批准修改记录目录1产品说明及试验类别 (5)2引用标准 (6)3试验项目 (7)3.1试验项目 (7)3.2样品要求 (8)3.3试验要求 (8)4测试配置 (9)5测试项目及指标要求 (11)6环境适应性试验 (12)6.1 低温冷启动 (12)6.2 低温工作 (13)6.3 高温开关电 (15)6.4 高温工作 (16)6.5 高低温循环 (18)6.6 交变湿热 (20)6.7 高温贮存 (21)6.8 低温贮存 (23)6.9 电源拉偏 (25)6.10 冲击试验（运行） (26)6.11 随机振动（运行） (27)6.12 正弦振动（运行） (28)6.13自由跌落（裸机） (29)6.14冲击试验（运输） (30)6.15 随机振动（运输） (31)6.16 自由跌落（运输） (32)6.17 随机振动（存储） (33)6.18 正弦振动（存储） (34)7EMC试验 (35)7.1传导骚扰 (35)7.2辐射骚扰 (36)7.3 静电抗扰 (38)7.4 辐射抗扰 (39)7.5 快速瞬变脉冲抗扰 (40)7.6 传导抗扰 (41)7.7 浪涌抗扰 (42)7.8 电力线感应 (44)7.9 电力线接触 (45)7.10 AC电源端口电压暂降以及短时中断 (46)8RF测试 (47)8.1 RF试验（2.4GHz） (47)8.2 RF试验（5GHz） (48)8.3 RF试验（DECT） (49)9安规试验 (51)9.1 温升测试 (51)9.2 通风孔堵塞测试 (53)9.3 通讯网络过电压保护测试 (54)9.4绝缘强度测试 (55)9.5 变压器的绝缘强度测试 (56)10热测试 (57)10.1 高温热测试 (57)11四角测试 (58)11.1 四角测试 (58)1 产品说明及试验类别DSL终端和家庭网关产品，包括ADSL终端产品、VDSL终端产品和网关系列产品。

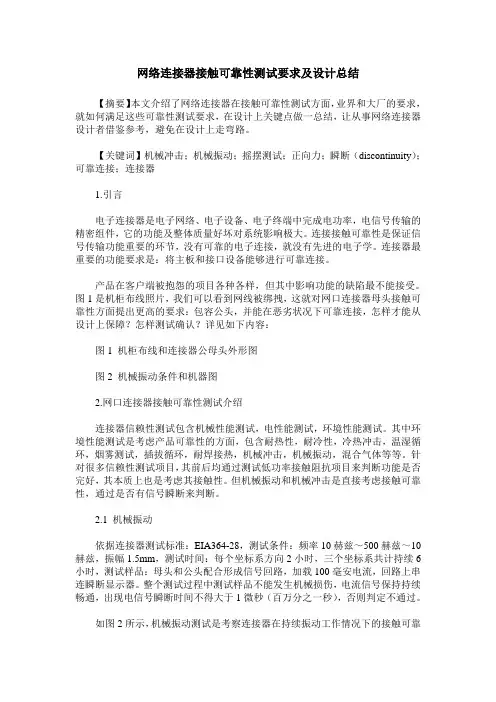

网络连接器接触可靠性测试要求及设计总结

网络连接器接触可靠性测试要求及设计总结【摘要】本文介绍了网络连接器在接触可靠性测试方面，业界和大厂的要求，就如何满足这些可靠性测试要求，在设计上关键点做一总结，让从事网络连接器设计者借鉴参考，避免在设计上走弯路。

【关键词】机械冲击；机械振动；摇摆测试；正向力；瞬断（discontinuity）；可靠连接；连接器1.引言电子连接器是电子网络、电子设备、电子终端中完成电功率，电信号传输的精密组件，它的功能及整体质量好坏对系统影响极大。

连接接触可靠性是保证信号传输功能重要的环节，没有可靠的电子连接，就没有先进的电子学。

连接器最重要的功能要求是：将主板和接口设备能够进行可靠连接。

产品在客户端被抱怨的项目各种各样，但其中影响功能的缺陷最不能接受。

图1是机柜布线照片，我们可以看到网线被绑拽，这就对网口连接器母头接触可靠性方面提出更高的要求：包容公头，并能在恶劣状况下可靠连接，怎样才能从设计上保障？怎样测试确认？详见如下内容：图1 机柜布线和连接器公母头外形图图2 机械振动条件和机器图2.网口连接器接触可靠性测试介绍连接器信赖性测试包含机械性能测试，电性能测试，环境性能测试。

其中环境性能测试是考虑产品可靠性的方面，包含耐热性，耐冷性，冷热冲击，温湿循环，烟雾测试，插拔循环，耐焊接热，机械冲击，机械振动，混合气体等等。

针对很多信赖性测试项目，其前后均通过测试低功率接触阻抗项目来判断功能是否完好，其本质上也是考虑其接触性。

但机械振动和机械冲击是直接考虑接触可靠性，通过是否有信号瞬断来判断。

2.1 机械振动依据连接器测试标准：EIA364-28，测试条件：频率10赫兹～500赫兹～10赫兹，振幅1.5mm，测试时间：每个坐标系方向2小时，三个坐标系共计持续6小时，测试样品：母头和公头配合形成信号回路，加载100毫安电流，回路上串连瞬断显示器。

整个测试过程中测试样品不能发生机械损伤，电流信号保持持续畅通，出现电信号瞬断时间不得大于1微秒（百万分之一秒），否则判定不通过。

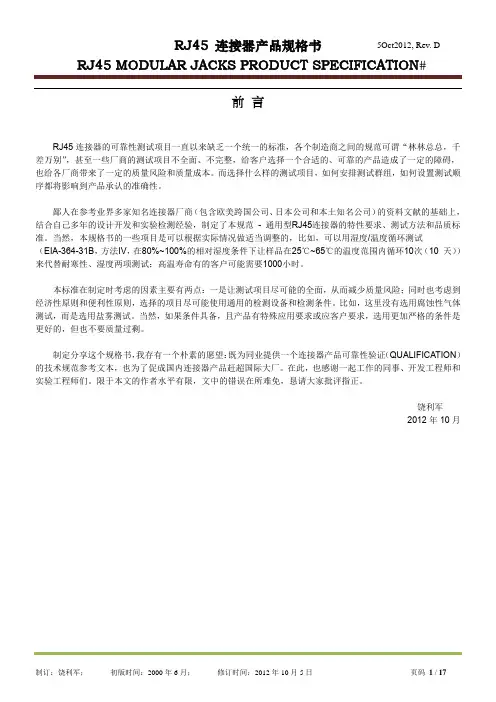

RJ45连接器产品_Modular Jack_可靠性测试规格书D

制定分享这个规格书，我存有一个朴素的愿望：既为同业提供一个连接器产品可靠性验证（QUALIFICATION）的技术规范参考文本，也为了促成国内连接器产品赶超国际大厂。在此，也感谢一起工作的同事、开发工程师和实验工程师们。限于本文的作者水平有限，文中的错误在所难免，恳请大家批评指正。
饶利军 2012 年 10 月
制订：饶利军；
初版时间：2000 年 6 月；
修订时间：2012 年 10 月 5 日
页码 3 / 17
RJ45 连接器产品规格书
5Oct2012, Rev. D
RJ45 MODULAR JACKS PRODUCT SPECIFICATION
3.3 性能与测试描述 Performance and Test Description
specified in Figure 1. Unless otherwise specified, all tests shall be performed at ambient environmental
conditions per EIA-364.
3.4 测试要求和方法汇总（表 1）Test Requirements and Procedures Summary （Table 1）
制订：饶利军；
初版时间：2000 年 6 月；
修订时间：2012 年 10 月 5 日
页码 2 / 17
RJ45 连接器产品规格书
5Oct2012, Rev. D
RJ45 MODULAR JACKS PRODUCT SPECIFICATION
z FCC Part 68： Connection of Terminal Equipment to the Telephone, Connector Specifications FCC Part68：连接电话的终端设备，连接器规格

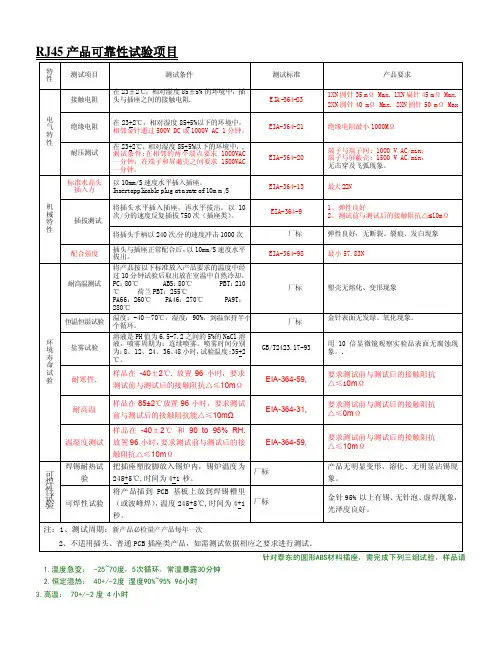

RJ45产品可靠性测试报告

保持力Plug retention 用20磅的轴向载荷，将带锁扣的插头以每分钟5英寸的速度插入，维持5秒的负荷。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2、接触电阻小于30mΩ
EIA-364-9C
OK
8
配合强度
插头与插座正常配合后，在水晶头弹片起作用的情况下以12.7mm/分钟速度水平拔出。
封闭型插座57.83N Min开口型插座30N Min
EIA-364-98
OK
9
振动试验
将产品包装好放入纸箱放在振动台上进行振动。
振动频率10～55HZ之间变化，振幅1.52mm
在23+2℃，相对湿度小于85%的环境中，插头与插座接触点之间的电阻。测试所用最大电流100mA，最大电压20mV。
接触电阻最大20 mΩ
EIA-364-23A
OK
3
绝缘电阻
在23+2℃，相对湿度小于85%的环境中，相邻线圈组之间的绝缘。
测试条件：DC500V2分钟。
绝缘电阻最小500MΩ
EIA-364-21B
10-55-10HZ为一个循环，1分钟一个循环。
3个相互垂直的轴向各做2小时。
要求试验后产品的各项电气性能合格
OK
10～11
环境寿命试验
抗焊接热
产品表面与焊料表面应在1mm至2.54mm.
熔融焊料温度应260±5 ℃，浸渍时间应为10±1秒。
塑壳无熔化、变形现象
EIA-364-56
OK
12
热冲击
各个温度下60分钟（-25 ℃与70 ℃）为一个循环，共做5个循环。
在23±2℃，相对湿度85±5%以下的环境中，程单根金针测试
以0.05MM的进正向力≥100g
EIA364-04
OK
22
网络参数测试
用综合测试仪及网络分析仪进行测试
要求各项电气性能满足规格图机规定
OK
23～24
最大20.02N
EIA-364-13B
OK
6
拔出力
插头去除锁钩弹性，将插头以12.7mm/分钟的速度水平拔出插座，测试拔出力的大小，取峰值。
最大20.02N
EIA-364-13B
OK
7
机械寿命试验
插头去除锁钩，将插头水平插入插座，再水平拔出。
最快速度300次/小时，试验750次。
1、产品外观及金针弹性良好
2、接触电阻小于30mΩ
OK
17
盐雾试验
溶液是PH值为6.5~7.2之间的5%的NaCl溶液，喷雾周期为：连续喷雾。喷雾时间分别为：（Fu、G/F、3U、6U）24H、（15U、30U、50U）48H小时，试验温度:35+2℃。
1、用20倍显微镜观察产品表面无腐蚀现象。
2、接触电阻小于40mΩ
EIA-364-26B

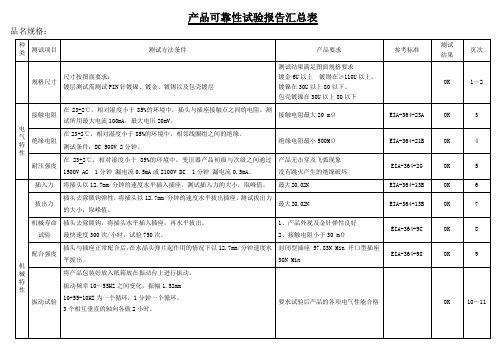

产品可靠性试验报告汇总表
品名规格：
种类
测试项目
测试方法条件
产品要求
参考标准
测试
结果
页次
规格尺寸
尺寸按图面要求；
镀层测试需测试PIN针镀镍、镀金、镀锡以及包壳镀层
测试结果满足图面规格要求
镀金6U以上镀锡在≥110U以上，
镀镍在30U以上80以下。
包壳镀镍在30U以上80以下
OK
1～2
电气特性
接触电阻
OK
18
可焊性试验
将产品PIN脚插到锡炉里，温度245+5℃,时间为4+1秒。
PIN脚95%以上有锡，无气泡、虚焊不良
OK
19
跃落试验
跌落高度﹕1米﹐次数﹕各2次跌落方式:三个面﹑两棱线﹑一角线
外观OK，综合性能OK 试验后产品的电性符合要求，网络测试PASS
GB/T 2423.8-1995
OK
20～21
OK
4
耐压强度
在23+2℃，相对湿度小于85%的环境中，变压器产品初级与次级之间通过1500V AC1分钟漏电流0.5mA或2100V DC1分钟漏电流0.5mA。
产品无击穿及飞弧现象
没有跳火产生的绝缘破坏
EIA-364-20
OK
5
机械特性
插入力
将插头以12.7mm/分钟的速度水平插入插座，测试插入力的大小，取峰值。
试验后产品的电性符合要求，网络测试PASS
பைடு நூலகம்EIA-364-32C
OK
13～14
高温高湿
将产品放入40℃相对湿度90～95%的环镜中96小时。
试验后产品的电性符合要求，网络测
试PASS
EIA-364-17B
OK
15～16
恒温恒湿试验
温度：-40～70℃，湿度：90%，到温保持半小时，10个循环。
1、金针表面无发绿、氧化现象。
正向力测试
1、选择标准尺寸Plug,弹片高度要求6.02±0.13;
2、将待测产品内部金针用漆笔着色；
3、插入标准Plug,将金针接触区域的颜色擦掉，已分辨接触区与非接触区；
4、剖开产品，将推力计探头从接触区最高点下压，当推力计数字开始变化时，将推力计及游标卡尺归零；
5、每下压0.05mm，记录一次推力计显示数值

RJ45可靠性测试规范

合集下载
