单片机的概念及单片机的种类

51⼊门笔记-（2）常见单⽚机的种类与简介常见单⽚机种类与简介单⽚机从当初的4位发展到8位、32位，甚⾄更⾼，到现在可以说种类繁多⽽且齐全，数量庞⼤，在不同的领域主流的单⽚机有不同，很多设计开发有时候要⾯临很多选择。

下⾯介绍⼏种常⽤的单⽚机：1、51系列单⽚机stc的51单⽚机51单⽚机最初是由Intel始创的8004单⽚机开始，这是8位的单⽚机，特点是：寄存器少，。

很多功能需要外部扩展，像AD转换、PWM专门输出信号等、I/O⼝输出能⼒不强、运⾏速度慢、抗⼲扰能⼒差、功耗⾼、不具备⾃编程能⼒。

但是它的外围电路相对简单，上⼿容易，适合⼊门级，很多⾼校单⽚机都是以51单⽚机教学为主，在⼯业测控系统应⽤很⼴泛。

⽬前⽣产51单⽚机的⼚家有：英特尔、艾德梅尔、西门⼦、华邦以及国产的宏晶等。

2、AVR系列单⽚机arduino nano开发板，芯⽚为avr单⽚机AVR单⽚机是由Atmel公司最初提出，也是8位单⽚机，后来也有16位的，但是与51不⼀样，它内部指令⼤⼤简化，同时内部结构精简，因此速度更快，功能更加强⼤，驱动能⼒⽐51的强，功耗也很低，抗⼲扰能⼒更强，内部有强劲的Flash程序存储器，烧录快捷⽅便，内部集成多种频率的RC振荡器、PWM输出、AD转换、看门狗、上电⾃动复位等功能。

AVR单⽚机有三种系列：1、tiny AVR，这种主要被⽤于需要性能不是很⾼、效率低下以及在⼩封装中使⽤2、mega AVR，这种主要是针对需要加额外外围电路设计的理想选择，⾃编程能⼒强3、Xmega AVR，这种主要是在⾼集成度和低功耗使⽤AVR单⽚机主要应⽤在打印机、空调、电表等控制电路板当中。

3、STM8系列stm8开发板STM8系列是意法半导体公司⽣产的8位的单⽚机。

该型号单⽚机分为STM8A、STM8S、STM8L三个系列。

从2008年STM8发布⾄今已有13年，截⽌到2018年底累计出货量已经超过40亿⽚。

4、STM32系列单⽚机stm32芯⽚STM32系列单⽚机是有ST公司推出的，表⽰ARM Cortex-M内核的32位微控制器，这个芯⽚功能就更强⼤了，光是学习起来就有厚厚的⼀本书，这还不包括实际操作实践，从事软件开发的⼯程师，特别是设计⼤型系统对这个芯⽚⼀定不陌⽣。

第1章绪论单片机又称微控制器，在工业控制中占据了很重要的地位。

那么到底什么是单片机，它与我们日常生活所接触的计算机又有什么联系和区别，单片机以后的发展趋势如何，这些都在本章进行讲解。

本章的最后就单片机的厂家和型号做了介绍，以便读者在以后的设计中有所参考。

1.1 单片机概论目前广泛应用的微型计算机属于第4代计算机，而我们本书所要讲述的单片机也属于微型计算机的范畴。

它们两者在原理和技术上是紧密联系的。

1.1.1 微处理器、微型计算机与单片机一般而言，微型计算机包括运算器、控制器、存储器、输入输出接口四个基本组成部分。

如果把运算器和控制器封装在一块芯片上，则称该芯片为微处理器(MPU，Mi cro Processing Unit)或者是中央处理器(CPU，Central Processing Unit)。

如果将它与大规模集成电路制成的存储器、输入输出接口电路在印制电路板上用总线连接起来，就构成了微型计算机。

一个只集成了中央处理器的集成电路封装，只是微型计算机的一个组成部分。

如果在一块芯片上集成了一台微型计算机的四个组成部分，则称其为单片微型计算机，简称单片机。

换句话而言，单片机是一块芯片上的微型计算机。

以单片机为核心的硬件电路称为单片机系统，它属于嵌入式系统的应用范畴。

为了进一步突出单片机在嵌入式系统中的主导地位，许多半导体公司在单片机内部还集成了许多外围功能电路和外设接口，如定时/计数、串行通信、模拟/数字转换、PWM(Pulse Width Modulation，脉冲宽度调制)等单元。

所有这些单元都突出了单片机的控制特性。

尽管单片机主要是为了控制目的而设计的，但它仍然具备微型计算机的全部特征，因此，单片机的功能部件和工作原理与微型计算机也基本相同，我们可以通过参照微型计算机的基本组成和工作原理逐步接近并了解单片机。

图1.1是一款双列直插封装的51单片机芯片AT89S52。

单片机原理与C51程序设计基础教程• 2 •图1.1 单片机外形单片机的体积小、质量轻、价格便宜，为学习、应用和开发提供了便利条件。

第1章 单片机概述1.1 单片机的概念1.1.1 单片机的定义单片机的全称是单片微型计算机（Single Chip Microcomputer，SCM），也称为微控制器（Micro-Controller Unit，MCU），它是将中央处理单元（Central Processing Unit，CPU）、数据存储器RAM（Random Access Memory，随机读写存储器）、程序存储器ROM（Read Only Memory，只读存储器）以及I/O（Input/Output，输入/输出）接口集成在一块芯片上，构成的一个计算机系统，其组成框图如图1.1所示。

单片机可用下面的“表达式”来表示：单片机 = MPU+ROM+RAM+I/O+功能部件图1.1 单片机的组成框图1.1.2 单片机的诞生单片机诞生于20世纪70年代末，具有代表性的事件是1976年Intel公司推出了MCS-48单片机系列的第一款产品：8048。

这款单片机在一个芯片内集成了超过17000个晶体管，包含一个CPU，1KB的EPROM（Erasable Programmable Read Only Memory，可擦可编程只读存储器），64字节的RAM，27个I/O端口和一个8位的定时器。

8048很快就成为了控制领域的工业标准，它们起初被广泛用来替代诸如洗衣机或交通灯等产品中的控制部分。

1980年，Intel公司在MCS-48的基础上推出了MCS-51系列的第一款单片机8051，这款单片机的功耗、大小和复杂程度都比8048提高了一个数量级。

8051集成了超过60000个晶体管，拥有4KB的ROM，128B的RAM，32个I/O端口，一个串行通信接口和两个16位的定时器。

经过三十多年的发展，MCS-51系列单片机已经形成了一个规模庞大、功能齐全、资源丰富的产品群。

单片机原理与应用技术·2·1.1.3 单片机的应用领域单片机在我们的日常生活和工作中无处不在、无处不有：家用电器中的微波炉、洗衣机、电饭煲、豆浆机、电子秤；住宅小区的监控系统、电梯智能化控制系统；汽车电子设备中的ABS、GPS、ESP、TPMS；医用设备中的呼吸机，各种分析仪，监护仪，病床呼叫系统；公交汽车、地铁站的IC卡读卡机、滚动显示车次和时间的LED点阵显示屏；电脑的外设，如键盘、鼠标、光驱、打印机、复印机、传真机、调制解调器；计算机网络的通信设备；智能化仪表中的万用表、示波器、逻辑分析仪；工厂流水线的智能化管理系统，成套设备中关键工作点的分布式监控系统；导弹的导航装置，飞机上的各种仪表等。

什么是单片机（一）引言概述：单片机（Microcontroller，简称MCU）是一种集成了处理器核心、内存、输入/输出控制器和各种外设功能的微型计算机系统。

它具有体积小、功耗低、成本低廉、易编程等特点，并广泛应用于嵌入式系统中。

本文将从单片机的原理、功能、应用领域、优势和发展趋势等五个大点进行阐述。

一、单片机的原理1. 单片机的基本组成及结构2. 单片机的工作原理和运行方式3. 单片机的逻辑结构和存储结构4. 单片机的时钟系统和中断系统5. 单片机和传统计算机的比较二、单片机的功能1. 单片机的数据处理功能2. 单片机的输入和输出功能3. 单片机的定时和计数功能4. 单片机的通信功能5. 单片机的其他功能（如模拟信号处理、PWM输出等）三、单片机的应用领域1. 工业控制领域中的单片机应用2. 消费电子领域中的单片机应用3. 汽车电子领域中的单片机应用4. 医疗设备领域中的单片机应用5. 家电及智能家居领域中的单片机应用四、单片机的优势1. 体积小、功耗低、成本低廉的优势2. 简单易用的开发工具和开发环境3. 丰富的外设资源和接口通信能力4. 可靠性和稳定性较高5. 灵活性和可扩展性较强五、单片机的发展趋势1. 集成度的不断提高2. 功耗的进一步降低3. 多核技术的应用和发展4. 物联网和嵌入式系统的需求推动5. 特定领域需求的定制化发展总结：通过对单片机的原理、功能、应用领域、优势和发展趋势的阐述，我们可以看到单片机在现代技术中的广泛应用和重要作用。

单片机的小巧、低功耗、灵活性等特点，使其成为嵌入式系统设计的高效工具。

随着技术的不断发展和需求的不断增加，单片机将继续迎来更广阔的应用领域和更好的发展前景。

当前单片机的类型及应用领域和发展趋势一：单片机类型(1）：单片机诞生于20世纪70年代末，经历了SCM、MCU、SoC三大阶段.1、SCM即单片微型计算机（Single Chip Microcomputer）阶段,2、MCU即微控制器（Micro Controller Unit）阶段.3、单片机是嵌入式系统的独立发展之路，向MCU阶段发展的重要因素，就是寻求应用系统在芯片上的最大化解决;因此,专用单片机的发展自然形成了SoC化趋势.（2）: 常用单片机芯片简介1、STC单片机STC公司的单片机主要是基于8051内核，是新一代增强型单片机，指令代码完全兼容传统8051,速度快8~12倍，带ADC,4路PWM，双串口，有全球唯一ID号,加密性好，抗干扰强。

2、PIC单片机：是MICROCHIP公司的产品,其突出的特点是体积小,功耗低，精简指令集，抗干扰性好，可靠性高,有较强的模拟接口,代码保密性好,大部分芯片有其兼容的FLASH程序存储器的芯片。

3、 EMC单片机：是台湾义隆公司的产品,有很大一部分与PIC 8位单片机兼容，且相兼容产品的资源相对比PIC的多,价格便宜，有很多系列可选,但抗干扰较差.4、ATMEL单片机(51单片机）:ATMEl公司的8位单片机有AT89、AT90两个系列，AT89系列是8位Flash单片机,与8051系列单片机相兼容，静态时钟模式；AT90系列单片机是增强RISC结构、全静态工作方式、内载在线可编程Flash的单片机,也叫AVR单片机.5、PHLIPIS 51PLC系列单片机(51单片机）：PHILIPS公司的单片机是基于80C51内核的单片机,嵌入了掉电检测、模拟以及片内RC振荡器等功能,这使51L PC在高集成度、低成本、低功耗的应用设计中可以满足多方面的性能要求。

6、HOLTEK单片机：台湾盛扬半导体的单片机，价格便宜,种类较多,但抗干扰较差,适用于消费类产品。

单片机定义单片机是指一个集成在一块芯片上的完整计算机系统。

尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。

同时集成诸如通讯接口、定时器，实时时钟等外围设备。

而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。

单片机也被称为微控制器（Microcontroller），是因为它最早被用在工业控制领域。

单片机由芯片内仅有CPU的专用处理器发展而来。

最早的设计理念是通过将大量外围设备和CPU 集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中。

INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。

早期的单片机都是8位或4位的。

其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。

此后在8031上发展出了MCS51系列单片机系统。

基于这一系统的单片机系统直到现在还在广泛使用。

随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。

90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。

随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。

而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。

目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。

当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。

而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。

单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。

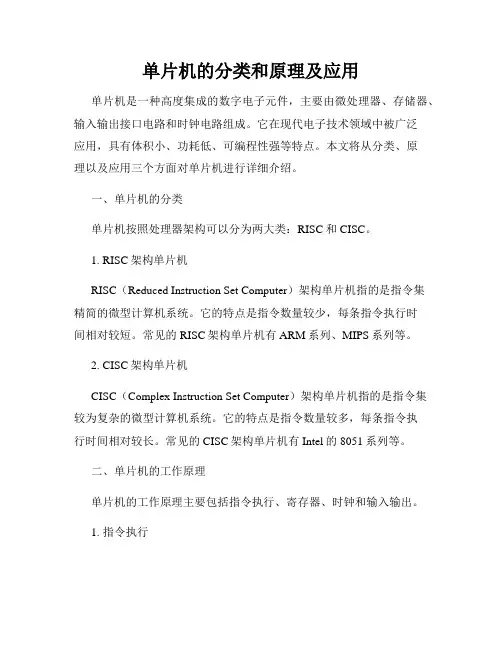

单片机的分类和原理及应用单片机是一种高度集成的数字电子元件，主要由微处理器、存储器、输入输出接口电路和时钟电路组成。

它在现代电子技术领域中被广泛应用，具有体积小、功耗低、可编程性强等特点。

本文将从分类、原理以及应用三个方面对单片机进行详细介绍。

一、单片机的分类单片机按照处理器架构可以分为两大类：RISC和CISC。

1. RISC架构单片机RISC（Reduced Instruction Set Computer）架构单片机指的是指令集精简的微型计算机系统。

它的特点是指令数量较少，每条指令执行时间相对较短。

常见的RISC架构单片机有ARM系列、MIPS系列等。

2. CISC架构单片机CISC（Complex Instruction Set Computer）架构单片机指的是指令集较为复杂的微型计算机系统。

它的特点是指令数量较多，每条指令执行时间相对较长。

常见的CISC架构单片机有Intel的8051系列等。

二、单片机的工作原理单片机的工作原理主要包括指令执行、寄存器、时钟和输入输出。

1. 指令执行单片机依靠内部存储器中的指令进行操作。

当电源通电后，单片机将从存储器中读取指令，并按照指令的要求执行相应的操作。

2. 寄存器寄存器是单片机内部用于存储数据的部件。

常见的寄存器有程序计数器（PC）、累加器（ACC）等。

寄存器的作用是存储中间结果，为指令执行提供数据。

3. 时钟时钟电路是单片机内部的一个重要部件，用于控制指令的执行速度。

时钟信号会实时地驱动单片机的各个部件，使其按照一定的节奏工作。

4. 输入输出单片机通过输入输出接口电路与外部设备进行通信。

输入可以是按钮、传感器等，输出可以是LED灯、液晶显示屏等。

单片机通过输入输出接口与外部设备打交道，实现与外界的数据交换与控制。

三、单片机的应用单片机由于其高度集成、可编程性强的特点，在各个领域都有广泛的应用。

1. 工业自动化在工业自动化领域，单片机被广泛应用于控制系统。
