常用低压电器选型知识讲解

接触器的类型应根据电路中负载电流的种类来选择。

即交流负载应选用交流接触器，直流负载应选用直流接触器。

根据使用类别选用相应系列产品，接触器产品系列是按使用类别设计的，所以应根据接触器负担的工作任务来选择相应的使用类别。

若电机承担一般任务，其接触器可选AC-3类；若承担重任务可选用AC-4。

如选用AC-3类用于重任务时，应降低容量使用，例如，AC-3设计的控制4KW电动机的接触器，用于重任务时，应降低一个容量的等级，只能控制2.2KW电动机等。

直流接触器的选择类别与交流接触器类似。

2.接触器主触点的额定电压选择被选用的接触器主触点的额定电压应大于或等于负载的额定电压。

3.接触器主触点额定电流的选择In=Pn×103/√3Uncosφ·η式中，Pn为电动机功率（KW），Un为电动机额定线电压（V）cosφ为电动机功率因数，其值大约在0.85-0.9之间。

η为电机的效率，其值一般在0.8-0.9之间。

在选用接触器时，其额定电流应大于计算值。

也可以根据电气设备手册给出的被控电动机的容量和接触器额定电流对应的数据选择。

在已知接触器主触点额定电流的情况下，可以计算出所控制电动机的功率。

例如，CJ20-63型交流接触器在380V时的额定工作电流为63A，故它在380V时能控制的电动机的功率为Pn=√3×380V×63A×0.9×10-3=33KW其中，cosφ、η均取0.9。

由此可见，在380V的情况下，63A的接触器的额定控制功率为33KW。

在实际应用中，接触器主触点的额定电流也常常按下面的经验公式计算In=Pn×103/KUn式中，K为经验系数，取1-1.4。

在确定接触器主触点电流等级时，如果接触器的使用类别与所控制负载的工作任务相对应时，一般应使主触点的电流等级与所控制的负载相当，或者稍大一些。

如果不对应，例如用AC-3类的接触器控制AC-3与AC-4混合类负载时，则需降低电流等级使用。

常用低压电器选型原则
一、常用低压电器的选型原则
1、安全要求。

确定需要使用低压电器的场合，首先必须考虑安全要求，即确定是否有必要使用低压电器，考虑使用低压电器能否满足安全规
定的要求，以及在安全规定范围内选择合适的保护措施。

2、选型规格。

在确定安全要求的情况下，应根据设备技术参数，依
据有关国家标准技术规定，以及现场情况，分析及评定选择适当电器型号，以选出最佳的低压电器。

3、技术参数。

在选型时，应认真确定选型电器的技术参数，如低压
电器电压等级、额定电流、最大短时耐受电流、最大主动负荷、内部环境、外部环境、工作温度范围、最低分断能力、电缆连接方式及检测指标等，
以便能确保低压电器在运行中安全可靠，性能达到设计要求。

4、结构特点。

选型时应考虑使用现场的条件对低压电器的结构元件
及装配结构特点的要求。

比如，在机械环境要求较高的场合，应使用具有
高强度、耐冲击的机械元件；在恶劣的环境条件中，应选择具有较强密封性、耐腐蚀性的电器元件。

5、低压电器动作要求。

在选型时，应考虑动作要求，如低压电器的
启动时间、反应时间、跳闸时间及误差等，以保证电器具有良好的控制性
能和安全性。

低压电器元件选型原则1.安全性：低压电器元件的选型首先要保证安全可靠。

在选型过程中，需考虑元件的额定电压和额定电流是否满足工作环境的要求，以及是否具备过载和短路保护功能。

此外，还需考虑元件的绝缘等级和耐电压能力，以确保元件在长期使用过程中不会出现漏电、击穿等安全隐患。

2.性能指标：元件的性能指标直接关系到设备工作的效率和稳定性。

在选型过程中，需综合考虑元件的耐压、耐流能力、功率损耗、温升等指标，以确保元件在工作时能够正常运行，并满足需要的电气性能要求。

3.可靠性：可靠性是低压电器元件的一个重要指标，直接关系到系统的稳定性和可用性。

在选型时，需考虑元件的寿命和故障率等指标，选择具有较高可靠性的元件，以降低系统故障发生的概率，并提高系统的可靠性。

4.成本：成本是选型的另一个重要考虑因素。

在选型时，应综合考虑元件的购买成本、使用成本和维护成本，并根据实际情况进行比较。

有时，为了降低成本，可以选择合适的替代元件，但需确保替代元件的性能和可靠性能够满足要求。

5.环境适应能力：低压电器元件在使用过程中，可能会受到环境的影响，如温度、湿度、尘埃等。

在选型时，需考虑元件的环境适应能力，选择适合工作环境的防护等级、防护性能和耐环境特性较好的元件，以确保元件在恶劣环境下也能正常工作。

在进行低压电器元件的选型时，还应充分考虑系统的具体需求和工作环境，进行合理的综合判断。

另外，可以参考元件的性能测试报告、品牌口碑和用户评价等信息，从而选择合适的低压电器元件。

同时，应及时关注新型元件的研发进展和技术水平，以便能够选择更优质、性能更好的元件，从而提高系统的整体性能和可靠性。

常见低压电器选型原则低压电器是一种重要的电力设备，广泛应用于各种工业和民用领域。

在选择低压电器时，需要根据具体的需求和环境条件制定选型原则。

下面是一些常见的低压电器选型原则，供参考：1.电器额定电压：在选择低压电器时，首先要考虑的是设备的额定电压。

该电压应该与所安装的电气设备和电源系统的额定电压相匹配。

如果低压电器的额定电压较低，则可能无法正常工作，如果额定电压较高，则可能会损坏设备。

2.电器额定电流：低压电器的额定电流应根据系统负载的大小来选择。

如果电器的额定电流过小，则可能无法满足系统负载的要求，导致设备过载。

如果额定电流过大，则可能造成设备运行时的能耗过高。

3.电器操作环境：正确选择低压电器还要考虑其操作环境。

例如，在有潮湿、油腻、灰尘等环境的地方，应选择具有防水、防尘、防爆等功能的低压电器。

此外，一些特殊的操作环境，如高温、低温、强磁场等也需要特殊的低压电器。

4.电器的可靠性和耐久性：低压电器的可靠性和耐久性对于设备和系统的稳定运行至关重要。

因此，在选择低压电器时，需要考虑电器的制造质量和品牌声誉。

通常，选择那些具有较长使用寿命、低故障率和易于维护的电器是明智的选择。

5.电器的安全性能：低压电器是一种潜在的危险设备，如果使用不当或安装不当，可能会导致触电、火灾等事故。

因此，选择低压电器时，需要重视其安全性能，包括过载保护、漏电保护、短路保护、过压保护等功能。

此外，还应考虑电器的安全标准和认证要求，如国际电工委员会（IEC）的标准和欧洲联盟的认证。

6.电器的成本效益：在选择低压电器时，还需要考虑电器的成本效益。

这包括电器的购买价格、使用成本和维护成本等。

通常情况下，应选择具有良好性能和合理价格的低压电器，以实现投资回报和资源利用的最大化。

综上所述，选择低压电器时应综合考虑电器的额定电压和电流、操作环境、可靠性和耐久性、安全性能以及成本效益等因素。

这些选型原则可以帮助用户选择适合的低压电器，以满足其实际需求并确保设备和系统的安全和稳定运行。

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

常用低压电器选型原则低压电器——交流1200V及以下和直流1500V及以下电路中起通断、控制、保护和调节的电器设备.低压电器主要分为配电电器和控制电器两大类。

根据构成方式分类：1、电磁式低压电器采用电磁原理构成的低压电器元件。

(接触器、电磁阀、继电器、磁环开关等。

）2、电子式电压电器采用集成电路或电子元件构成的低压电器元件.（各类仪表等。

)3、自动化电器、智能化电器或可通信电器采用现代控制原理构成的低压电器元件或装置.（PLC、触摸屏、工控机、伺服控制器、变频器等。

）基本组成部分:感受部分和执行部分.吸引线圈种类：直流电磁线圈和交流电磁线圈。

交流电磁线圈——铁心中有磁滞损失与涡流损失，为了减小由此造成的能量损失和温升,铁心和衔铁用硅钢片叠成,而且线圈粗短并有线圈骨架将线圈与铁心隔开，以免铁心发热，传给线圈，使其过热而烧毁。

直流电磁线圈——铁心中只有线圈本身的铜损，所以直流电磁铁线圈没有骨架，且成细长形，铁心和衔铁可以用整块电工软钢做成。

电压线圈-—匝数多，阻抗大，电流小，常用绝缘性能好的电磁线绕制而成。

(并联）电流线圈--匝数少,线径较粗，常用扁铜带或粗铜线绕制.（串联)直流电磁机构适用于动作频繁的场合，且吸合后电磁吸力大，工作可靠性好。

当直流电磁机构的励磁线圈断电时,磁势会迅速接近于零.电磁机构的磁通也会发生相应变化，因此会在励磁线圈中感生很大的反电势。

此反电势可达线圈额定电压的10—20倍,很容易使线圈因过电压而损坏。

为减小此反电势，通常在励磁线圈上需并联一个由电阻和一个硅二极管组成的放电电路，当线圈断电时，放电电路使原先存储于磁场中的能量消耗在电阻上，不致产生过电压。

通常，放电电阻阻值可取线圈直流电阻的6-8倍。

触头和接触电阻：在大、中容量的低压电器结构设计上,触头采用滚动接触，可将氧化膜去掉,这种结构的触头常采用铜质材料。

触头之间的接触电阻：膜电阻和收缩电阻膜电阻—-触头接触表面在大气中自然氧化而生成的氧化膜造成的.氧化膜的电阻要比触头本身的电阻大到几十到几千倍,导电性极差，甚至不导电，而且受环境的影响较大。

常见低压电器选型原则低压电器是指额定电压不超过1000V，额定频率不超过1000Hz的电器设备。

在选型低压电器时，需要考虑一系列因素，以确保电器设备能够满足特定的需求和要求。

以下是一些常见的低压电器选型原则：1.额定电压：低压电器设备的额定电压应与实际使用电压相匹配。

如果额定电压低于实际使用电压，可能会导致电气设备过载或损坏。

如果额定电压高于实际使用电压，可能会导致电气设备无法正常工作。

2.额定电流：低压电器设备的额定电流应与实际负载电流相匹配。

如果额定电流低于负载电流，可能会导致设备无法提供足够的电流供应。

如果额定电流高于负载电流，可能会导致设备运行不稳定。

3.效率：低压电器设备的效率是指设备将电能转换为有用功率的能力。

选择高效率的电器设备可以减少能源消耗和运行成本。

4.耐久性和可靠性：低压电器设备应具有足够的耐久性和可靠性，以适应特定的工作环境和使用条件。

这包括耐高温、耐湿、耐腐蚀等特性。

5.安全性：低压电器设备应符合国家和国际安全标准，以确保使用过程中的安全性和可靠性。

6.维修和维护：选择易于维修和维护的低压电器设备可以减少停机时间和维修成本。

7.成本效益：选择具有合理价格和满足需求的低压电器设备可以实现成本效益最大化。

除了以上原则外，还应考虑其他一些因素，例如品牌信誉度、售后服务和技术支持等。

总之，在选型低压电器设备时，需要综合考虑多个因素，以选择最适合特定需求和要求的电器设备。

这样可以确保电器设备的安全性、可靠性和稳定性，提高工作效率和质量。

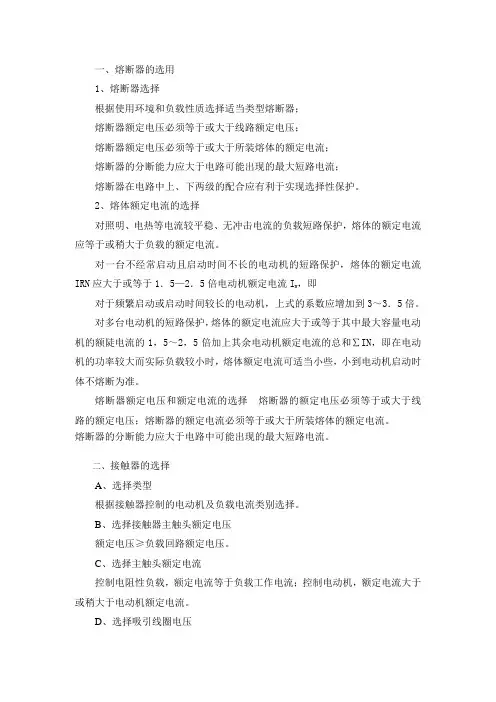

一、熔断器的选用1、熔断器选择根据使用环境和负载性质选择适当类型熔断器；熔断器额定电压必须等于或大于线路额定电压；熔断器额定电压必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路可能出现的最大短路电流；熔断器在电路中上、下两级的配合应有利于实现选择性保护。

2、熔体额定电流的选择对照明、电热等电流较平稳、无冲击电流的负载短路保护，熔体的额定电流应等于或稍大于负载的额定电流。

对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流，即IRN应大于或等于1．5—2．5倍电动机额定电流IN对于频繁启动或启动时间较长的电动机，上式的系数应增加到3～3．5倍。

对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大容量电动机的额陡电流的1，5～2，5倍加上其余电动机额定电流的总和∑IN，即在电动机的功率较大而实际负载较小时，熔体额定电流可适当小些，小到电动机启动时体不熔断为准。

熔断器额定电压和额定电流的选择熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流。

熔断器的分断能力应大于电路中可能出现的最大短路电流。

二、接触器的选择A、选择类型根据接触器控制的电动机及负载电流类别选择。

B、选择接触器主触头额定电压额定电压≥负载回路额定电压。

C、选择主触头额定电流控制电阻性负载，额定电流等于负载工作电流；控制电动机，额定电流大于或稍大于电动机额定电流。

D、选择吸引线圈电压交流线圈：36V，110V，127V，220V，380V直流线圈：24V，48V，110V，220V，440V三、热继电器的选用方法1、保护长期工作或间断长期工作的电动机时热继电器选用根据电动机启动时间，选取6IN下具有相应可返回时间的热继电器，一般取可返回时间为（0 .5—0.7）的继电器动作时间。

一般,按电动机额定电流选取，使热继电器的整定电流为（0.95—1.05）IN，或选取整定电流范围的中间值为电动机的额定工作电流。

低压电器选型手册电子信息与电气工程系自控教研室2005年9月一、接触器（一）交流接触器交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。

由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。

其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。

CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A 十个电流等级，最大容量可达800A。

1．CJ20系列交流接触器CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。

其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。

CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。

接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。

该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。

型号含义：技术数据见表1-2~1-4。

产技术而生产的交流接触器。

该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。

B系列接触器具有正装式结构与倒装式结构两种布置形式。

正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。

常见低压电器选型原那么一.断路器的选择1. 一般低压新路寿的选舞(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流。

(3)低压断路罂的极限通断实力不小于线路中最大的短路电流。

(4)线路末端单相对地短路电流+低压断路器瞬时(或短延时)脱扣整定电流(5)脱扣落的额定电流不小于线路的计算电流。

(6)欠压脱扣器的额定电压等于线路的额定电压。

2.配电用低压断路器的逸押(1)长延时动作电流整定值等于0∙8~l倍导线允许载潦母.2 2) 3倍长延时动作电流整定值的可返回时间不小「线路中最大启动电流的电动机启动时间。

(3)短延时动作电流整定值不小于*()。

其中，Ijx为线路计算负载电流：K为电动机的启动电流倍数：IdCm为及大一台电动机额定电流。

(4)短延时的延时时间按被爱护对象的热稳定校核。

⑸*(Ijx+KlKIdcm):其中，Kl为电动机启动电流的冲击系数，可取1.7~2。

(6)有短延时时，瞬时电流整定值不小于Ll倍下级开关进线端计算短路电流值。

3 .电动机爱护用低压断路兽的选择(1)长延时电流整定值等丁•电动机的额定电流.⑵6倍长延时电流整定值的可返回时间不小F电动机的实际启动时间.按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某•挡。

(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流：绕线转子电动机时为(3~6) 倍脱扣器额定电流。

4 .照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电潦。

(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。

二.漏电爱护装置的选择1 .形式的选择∙般状况下，应优先选择电流型电磁式漏电爱护器，以求有较高的牢靠性。

2 .额定电流的选择漏电爱护器的额定电流应大于实际负荷电流。

3 .极数的逸彝家庭的单相电源，应选用二极的漏电爱护器：假设负载为三相三线，那么选用三极的海电爱护器；假设负载为三相四线，那么应选用四极漏电爱护器“4 .额定Il电动作电流的选择（即灵敏度选择I为了使漏电爱护器真正起到保安作用，其动作必需正确牢症,即应当具有相宜的灵敏度和动作的快速性。

低压电器选型汇总低压电器是指电压在1000V及以下的电器设备，广泛应用于各个行业和领域。

在选择低压电器时，需要考虑多个因素，包括电压等级、额定电流、保护类型、可靠性和性能等。

下面是低压电器的选型汇总，包括开关、保护器、电动机等常用的低压电器。

1.开关开关是低压电器中最常见的设备之一，用于控制和切断电路。

根据使用场所和要求不同，可选择不同类型的开关，包括手动开关、自动开关和遥控开关等。

在选型时需要考虑额定电流、额定电压、操作方式和可靠性等因素。

2.保护器保护器是用于保护电路和设备的低压电器，包括熔断器、断路器和接触器等。

熔断器用于短路和过载保护，断路器用于过电流保护，接触器用于电动机的起停和控制。

在选型时需要考虑额定电流、额定电压、分断能力、触发方式和可靠性等因素。

3.电动机电动机是低压电器中最重要的设备之一，广泛应用于工业生产和民用领域。

在选型电动机时需要考虑功率、转速、效率、保护等因素。

根据不同的需求，可选择直流电动机、交流电动机、单相电动机和三相电动机等。

4.开关柜开关柜是低压电器的集合体，用于安装和保护各种电器设备。

在选型开关柜时需要考虑额定电流、额定电压、防护等级和安装方式等因素。

常见的开关柜包括低压开关柜、配电柜和控制柜等。

5.电缆电缆是低压电器中不可或缺的组成部分，用于输送电能和信号。

在选型电缆时需要考虑额定电压、导体材料、绝缘材料和电缆结构等因素。

常见的电缆类型包括塑料电缆、橡皮电缆和绝缘电缆等。

6.开关插座开关插座是低压电器中常见的用于供电和控制的设备。

在选型开关插座时需要考虑额定电流、额定电压、防护等级和安装方式等因素。

常见的开关插座类型包括墙壁开关插座、插线板和多功能插座等。

7.变压器变压器是低压电器中用于电能变换和分配的设备。

在选型变压器时需要考虑供电方式、变比、容量和效率等因素。

常见的变压器类型包括干式变压器、油浸式变压器和电子变压器等。

总结：低压电器的选型汇总涵盖了开关、保护器、电动机、开关柜、电缆、开关插座和变压器等常见的低压电器产品。

低压电气选择原则一．断路器的选择1．一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2．配电用低压断路器的选择(1)长延时动作电流整定值等于0. 8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3．电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4．照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.二．漏电保护装置的选择1．形式的选择一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可靠性.2．额定电流的选择漏电保护器的额定电流应大于实际负荷电流.3．极数的选择家庭的单相电源,应选用二极的漏电保护器;若负载为三相三线,则选用三极的漏电保护器;若负载为三相四线,则应选用四极漏电保护器.4．额定漏电动作电流的选择(即灵敏度选择)为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该具有合适的灵敏度和动作的快速性.灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人体的电流多大时漏电保护器才动作.灵敏度低,流过人体的电流太大,起不到保护作用;灵敏度过高,又会造成漏电保护器因线路或电气设备在正常微小的漏电下而误动作(家庭一般为5mA左右).家庭装于配电板上的漏电保护器,其额定漏电动作电流宜为15~30mA左右;针对某一设备用的漏电保护器(如落地电扇等),其额定漏电动作电流宜为5~10mA.快速性是指通过漏电保护器的电流达到动作电流时,能否迅速地动作.合格的漏电保护器的动作时间不应大于0.1s,否则对人身安全仍有威胁.三．热继电器的选择选择热继电器作为电动机的过载保护时,应使选择的热继电器的安秒特性位于电动机的过载特性之下,并尽可能地接近,甚至重合,以充分发挥电动机的能力,同时使电动机在短时过载和启动瞬间【(4~7)IN电动机】时不受影响.1．热继电器的类型选择一般场所可选用不带断相保护装置的热继电器,但作为电动机的过载保护时应选用带断相保护装置的热继电器.2．热继电器的额定电流及型号选择根据热继电器的额定电流应大于电动机的额定电流,来确定热继电器的型号.3．热元件的额定电流选择热继电器的热元件额定电流应略大于电动机的额定电流.4．热元件的整定电流选择根据热继电器的型号和热元件额定电流,能知道热元件电流的调节围.一般将热继电器的整定电流调整到等于电动机的额定电流;对过载能力差的电动机,可将热元件整定值调整到电动机额定电流的0.6~0.8倍;对启动时间较长、拖动冲击性负载或不允许停车的电动机,热元件的整定电流应调整到电动机额定电流的1.1~1.15倍.四．接触器的选择1．选择接触器的类型接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.2．主触头的额定电流主触头的额定电流可根据经验公式计算IN主触头≥PN电机/(1~1.4)UN电机如果接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用.3．主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.4．操作频率的选择操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的接触器.5．线圈额定电压的选择线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V 或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈.五．中间继电器的选择中间继电器一般根据负载电流的类型、电压等级和触头数量来选择.六．板用刀开关的选择1．结构形式的选择根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式.仅用来隔离电源时,则只需选用不带灭弧罩的产品;如用来分断负载时,就应选用带灭弧罩的,而且是通过杠杆来操作的产品;如中央手柄式刀开关不能切断负荷电流,其他形式的可切断一定的负荷电流,但必须选带灭弧罩的刀开关.此外,还应根椐是正面操作还是侧面操作,是直接操作还是杠杆传动,是板前接线还是板后接线来选择结构形式.HD11、HS11用于磁力站中,不切断带有负载的电路,仅作隔离电流之用.HD12、HS12用于正面侧方操作前面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD13、HS13用于正面操作后面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD14用于动力配电箱中,其中有灭弧装置的刀开关可以带负载操作.2．额定电流的选择刀开关的额定电流,一般应不小于所关断电路中的各个负载额定电流的总和.若负载是电动机,就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时,如果刀开关能通以某一最大短路电流,并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象,则这一短路峰值电流就是刀开关的电动稳定性峰值电流).如有超过,就应当选用额定电流更大一级的刀开关.七．熔断器式刀开关的选择熔断器式刀开关除应按使用的电源电压和负载的额定电流选择外,还必须根据使用场合、操作方式、维修方式等选用,要符合开关的形式特点.如前操作、前检修的熔断器式刀开关,中央均有供检修和更换熔断器的门,主要供BDL型开关板上安装.前操作、后检修的熔断器式刀开关,主要供BSL型开关板上安装.侧操作、前检修的熔断器式刀开关,可供封闭的动力配电箱使用.八．开启式负荷开关的选择1．额定电压的选择.开启式负荷开关(胶盖瓷底刀开关或俗称胶木闸刀开关)用于照明电路时,可选用额定电压为220V或250V的二极开关;用于电动机的直接启动时,可选用额定电压为380V或500V的三极开关.2．额定电流的选择用于照明电路时,开启式负荷开关的额定电流应等于或大于断开电路中各个负载额定电流的总和;若负载是电动机,开关的额定电流应取电动机额定电流的三倍.九．封闭式负荷开关的选择额定电流的选择:封闭式负荷开关(俗称铁壳开关)用于控制一般电热、照明电路时,开关的额定电流应不小于被控制电路中各个负载额定电流的总和.当用来控制电动机时,考虑到电动机的全压启动电流为其额定电流的4~7倍,故开关的额定电流应为电动机额定电流的3倍,或根据下表来选择. 封闭式负荷开关可控制的电动机容量开关额定电流(A) 15 20 30 60 100 200可控制的电动机容量(kW) 2 2．8 4．5 10 14 28十．组合开关(俗称转换开关)的选择1．用于照明或电热电炉组合开关的额定电流应不小于被控制电路中各负载电流的总和.2．用于电动机电路组合开关的额定电流一般取电动机额定电流的1.5~2.5倍.十一．熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍. (5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高,其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流.十二．无功补偿电容器的选择补偿后补偿前COSφ1 补偿到COSφ2时,每千瓦负荷所需电容器的千乏数0.80 0.84 0.88 0.90 0.92 0.94 0.96 1.00COSφ1=0.30 2.42 2.52 2.65 2.70 2.76 2.82 2.89 3.18COSφ1=0.40 1.54 1.65 1.76 1.81 1.87 1.93 2.00 2.29COSφ1=0.50 0.98 1.09 1.20 1.25 1.31 1.37 1.44 1.73COSφ1=0.54 0.81 0.92 1.02 1.08 1.14 1.20 1.27 1.56COSφ1=0.60 0.58 0.69 0.80 0.85 0.91 0.97 1.04 1.33COSφ1=0.64 0.45 0.56 0.67 0.72 0.78 0.84 0.91 1.20COSφ1=0.70 0.27 0.38 0.49 0.54 0.60 0.66 0.73 1.02COSφ1=0.74 0.16 0.26 0.37 0.43 0.48 0.55 0.62 0.91COSφ1=0.76 0.11 0.21 0.32 0.37 0.43 0.50 0.56 0.86COSφ1=0.80 －－－－ 0.10 0.21 0.27 0.33 0.39 0.46 0.75COSφ1=0.86 －－－－－－－－ 0.06 0.11 0.17 0.23 0.30 0.59十三．变频器(NIO1)的选择1．恒转矩和风机水泵类选型区别:(1)恒转矩类:负载具有恒转矩特性,需要电机提供与速度基本无关的转矩——转速特性,即在不同的转速时转矩不变.如起重机、输送带、台车、机床等.(2)风机、水泵类:负载具有在低速下转矩减低的特性,以风机、泵类为代表的平方减转矩负载,在低速下负载转矩非常小,用变频器运转可达到节能的要求,比调节挡板、阀门可节能40%~50%.但速度提高到工频以上时,所需功率急剧增加,有时超过电机、变频器的容量,所以不要轻易提高频率,此时请选用大容量的变频器.2．选用变频器规格时需注意的问题:一般情下,同规格的电动机匹配相同规格的变频器即可满足需要.但在某些情况下,用户要按实际情况选用变频器,这样才能使您的整个系统更加安全可靠的工作.(1) NIO1系列通用变频器是针对4极电机的电流值和各参数能满足运转进行设计制造的,当电机不是4极时(如8极、10极或多极),就不能仅以电机的功率来选择变频器的容量,必须用电流来校核.(2) 绕线电机与通用笼形电机相比,容易发生谐波电流引起的过电流跳闸,所以应选择比通常容量稍大的变频器.(3) 对于压缩机、振动机等具有转矩波动的负载,以及像油压泵等具有峰值负荷的负载,如果按照电机的额定电流决定变频器的话,有可能发生因峰值电流保护动作等意外现象.因此,应检查工频运行时的电流波形,选用比其最大电流更大额定输出电流的变频器.(4) 对于罗茨鼓风机多用于污水处理场的排气槽,因其输出压力基本一定,转矩特性近似为恒转矩特性.在20%额定速度围,转矩特性不可调节.所以在选用变频器时,其额定容量的选择比电机额定功率大20%,速度调节在额定速度20%以上进行.(5) 对于深井水泵中的电机具有特殊构造,与相同规格的通用电动机相比额定电流较大.选用变频器时,要使电动机的额定电流在变频器的额定电流以(即考虑选用大一级的变频器).(6) 对于转动惯量较大(如离心机),需要较大的加速转矩,并且加速时间长.因此,为了使加速中变频器的过载保护不发生动作,应选择加速时电动机的电流在变频器额定电流以. (7) 当单台变频器带多台电机同时运行时,必须保证变频器的功率大于多台电机同时运行的总功率.(8) 当单台变频器带多台电机切换运行时,必须保证变频器的功率不小于投入运行电机的总功率.十四．交流稳压器的选择选型方法(1) 一般情况下,交流稳压器的负载功率因素(COSФ)为0.8时,即实际对外输出功率为额定容量的80%.(2) 感性容性负载环境下,选型时还应考虑负载的启动电流较大,对稳压器有冲击影响,如何选型具体详见下表.选型安全使用系数负载性质设备类型负载单元安全系数选择稳压器容量SBW系列 SVC系列 SBW系列 SVC系列纯阻性负载电阻丝、电炉类设备无要求 1 1.5 ≥负载功率≥1.5倍负载功率感性负载电梯、空调、电动机类设备设备数量少,每台功率大 2 3 ≥2倍负载功率≥3倍负载功率设备数量多,每台功率小 2.5 ≥2.5倍负载功率`容性负数微机机房、广播电视等设备数量少,每台功率大 1.5 2 ≥1.5倍负载功率≥2倍负载功率设备数量多,每台功率小 1.5 ≥1.5倍负载功率综合性负载工厂、宾馆总配电及家具电器照明等以最大感性负载来确定感性负载的2倍加其它负载感性负载的3倍加其它负载≥2倍感性负载功率+其它负载≥3倍感性负载功率+其它负载注:选用的稳压器容量(kVA)=负载功率(kW)×安全系数十五．额定剩余动作电流(漏电动作电流)I△n的选择1．额定剩余动作电流I△n的选择单机配用时I△n>4IX;分支路配用时I△n>2.5IX,同时还要满足最大一台电动机运行时I△n>4IX(此IX按电动机运行时的值取);主干线或全网配用时I△n>2.IX.以上各式中:I△n-—额定剩余动作电流mA;IX —线路或电动机实测或是经验值的泄漏电流mA;.2. 额定剩余不动作电流I△no的值:I△no=1/2 I△n3．剩余电流动作继电器I△n的值:目前剩余电流动作继电器(电磁式)I△n的值有100mA、200mA和500mA几种.能引燃起火的电弧电流通常在500mA以上.单就预防电气火灾而言,取I△n为500mA,I△no为250mA为宜. 4．级间保护配合的动作电流和动作时间:动作电流和动作时间的选择应考虑上下级保护的协调配合.从选择性、可靠性出发,按分级保护,下级与上级应有选择性的原则来设计.动作电流和动作时间应符合下列规定:(1) I△n1>K I△n2(2) tF >tFD式中:I△n1——上一级的额定剩余动作电流mA;I△n2——下一级的额定剩余动作电流mA;K—可靠系数取2;tF——上一级的可反回时间s;tFD——下一级的可反回时间s.在正常情况下,按上述式子选择各级剩余动作电流和动作时间,一般不会引起误动作.十六．高原地区低压电器设备及低压熔断器的选择1．低压电器设备根据科研部门的调查研究,对于现有普通型低压电器在高原地区的使用如下:(1) 温度.现有的一般低压电器产品,使用于高原地区时其动、静触头,导电体以及线圈等部分的温升随海拔高度的增加而递增,其温升递增率为海拔每升高100m,温升增加0.1~0.5℃,但大多数产品均小于0.4℃.而高原地区气温随海拔的增加而降低,其递减率为海拔每升高100m,气温降低0.5℃.所以气温降低足够补偿由海拔升高对电器温升的影响,因此低压电器的额定电流值可以保持不变.对于连续工作的发热量大的电器,可适当降低电流等级使用.(2) 绝缘耐压.由于普通型低压电器在海拔2500 m时仍有60%的耐压裕度,而且通过国产常用的继电器与转换开关等的试验表明,在海拔4000 m及以下地区,均可在其额定电压下正常运行.(3) 动作特性.海拔升高时双金属片热继电器和熔断器的动作特性有少许变化,但在海拔4000 m以下时,均在其技术条件规定的特性曲线带围.国产常用热继电器的动作稳定性较好,其动作时间随海拔升高有显著缩短,根据不同的型号,分别为正常动作时间的40%~70%.但可在现场调节电流整定值,使其动作特性满足要求.2．低压熔断器经过研究,发现对于熔断器来说,通过对其非线性的环境温度对时间-电流特性曲线研究表明,熔体的载流能力在同样的较小的过载电流倍数情况下(即轻过载),熔断时间随环境温度减小而增加.在20%以下时,变化的程度则更大:而在同样的较大的过载电流倍数情况下(即短路保护时),熔断时间随环境温度的变化可不作考虑.因此,在高原地区使用熔断器开关作为配电线路的过载与短路保护时,其上下级之间的选择性应特别加以考虑.在采用低压断路器时,应留有一定的余量.由此可见,熔断器与断路器比较时,其在高原的使用环境下可靠性和保护特性更为理想.十七．二极和四极开关中N极型式的选用1．电源进线开关中性线的隔离不是为了防三相回路中性线过流或这种过流引起的人身电击危险,而是为了消除沿中性线导入的故障电位对电气检修人员的电击危险.2．为减少三相回路“断零”事故的发生,应尽量避免在中性线上装设不必要的开关触头,即在保证电气检修安全条件下,尽量少装用四极开关.3．不论建筑物有无总等电位联结,TT系统电源进线开关应实现中性线和相线的同时隔离,但对于有总等电位联结的TN—S系统和TN—C—S系统建筑物电气装置无此需要.4． TT系统的RCD(剩余电流动作保护装置)应能同时断开相线和中性线,以防发生两个故障时引起电击事故,但对于TN系统的RCD没有此要求.5．不论为何种接地系统,单相电源进线开关都应能同时断开相线和中性线.1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。

常用低压电器选型一、低压电器选型的一般原则： (2)二、断路器的选型 (2)1、配电用断路器的选型 (2)2、电动机保护用自动开关的选型 (3)三、刀开关的选型 (3)四、熔断器选型 (4)1、熔断器熔体的选择 (4)（1）按正常工作电流选择 (4)（2）按短路电流校验动作灵敏性 (4)2、各类设备熔断器选择 (4)（1）单台电机回路熔体选择 (5)（2）配电线路熔体的选择 (5)（3）照明线路熔体的选择 (5)（4）变压器高低压熔体的选择 (5)（5）静电电容器组熔体的选择 (5)3、快速熔断器的选择 (6)（1）小容量整流装置 (6)（2）大容量变流装置 (6)五、热继电器的选型 (6)1、长期工作或间断长期工作电动机热继电器的选型 (7)（1）按电动机起动时间选择 (7)（2）按电动机额定电流选择 (7)（3）按断相保护要求选择 (7)一、低压电器选型的一般原则：1、低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。

2、低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。

3、设备的遮断电流应不小于短路电流，即Izh≥Ich4、热稳定保证值应不小于计算值。

5、按回路起动情况选择低压电器。

如，熔断器和自动空气开关就需按起动情况进行选择。

二、断路器的选型保护：过载，短路，欠电压一般选型：1、断路器额定电压≥线路额定电压；2、断路器额定电流≥线路计算负荷电流；3、断路器脱扣器额定电流≥线路计算负荷电流；4、断路器极限通断能力≥线路中最大短路电流；5、线路末端单相对地短路电流不小于1.25倍的自动开关瞬时（或短延时）脱扣整定电流；6、断路器欠电压脱扣器额定电压等于线路额定电压。

1、配电用断路器的选型：1、长延时动作电流整定为导线允许载流量的0.8～1倍；2、3倍长延时动作电流整定值的可返回时间不小于线路中最大起动电流的电动机的起动时间；3、短延时动作电流整定值不小于1.1（Ijx+1.35kIedm)。

低压电器选型原则
一、基本原则
1、电气设备的安全性原则：设备的选型和安装应满足有关安全的要求，以防止操作人员及其他周围的人受到电击。

2、经济性原则：尽量选购低压电器，并按照可接受的经济效益来实
施有效的选择。

3、可靠性原则：设备的可靠性应符合技术参数，保证安装、操作、
维护、保养和更换的可靠性。

4、适用性原则：根据实际环境和使用要求，确定电气设备的适用性，使设备具有良好的环境适应性和性能可靠性。

5、简单性原则：应尽可能选择简单可靠的电气设备，而不应选择复
杂的设备。

二、选择依据
1、环境因素：应考虑安装环境，如室内空气温度、湿度、有无潮气
等因素，以便选择适当的产品。

2、供电系统要求：应根据电压等级、电网频率和极性形式等要求，
选择合适的电气设备。

3、负载特性：应考虑负载电流的程度、负载输入功率、负载的配置
类型、负载的工作方式等，以便选择适当的电气设备。

4、变换比要求：应考虑变换比最大值、最小值及变换比的调整范围，以便选择适当的低压电器。

5、使用条件：考虑使用的环境条件，如密封性、防爆、气候特性、防腐蚀等，以便选择适当的产品。
