UG编程中常用的工具和功能介绍UG是一种常用于机械设计和工程制图的软件，它具备丰富的功能和工具，可以帮助用户进行3D建模、装配、绘图等任务。
本文将介绍一些UG编程中常用的工具和功能，以帮助读者更好地了解UG软件的使用。
一、建模工具1. 创建基本几何体：UG提供了创建常用几何体的功能，如立方体、球体、圆柱体等。
用户可以通过选择相应的工具进行快速创建，并设置相应的参数。
2. 修改和编辑几何体：UG的编辑工具可以帮助用户对已有几何体进行修改和修整。
例如，用户可以通过拉伸、旋转、平移等命令调整几何体的形状和位置。
3. 特征建模：UG支持特征建模的方式，用户可以根据设计需求逐步添加特征。
通过定义特征，可以更灵活和方便地修改和调整模型。
4. 曲面建模：UG提供了强大的曲面建模功能，可以创建复杂的曲线和曲面，满足不同设计要求。
曲面建模工具包括曲线、曲面修整、填充、修整和切割等功能。
二、装配工具1. 零件装配：UG中的装配工具可以帮助用户将多个零件组装在一起，形成整体模型。
用户可以通过选择相应的零件和组装顺序，实现零件的组装和位置调整。
2. 约束和关系：UG提供了丰富的约束和关系选项，用户可以通过添加约束和关系，控制零件之间的相对位置、运动和变形等。
常用的约束包括平行、垂直、对称等，用户可以根据具体需要进行添加和调整。
3. 检测和碰撞：在装配过程中，UG可以自动检测零件之间的碰撞和干涉，并提供相应的解决方案。
用户可以通过碰撞检测工具，避免装配时可能出现的错误和问题。
三、绘图工具1. 二维绘图：UG提供了强大的二维绘图工具，用户可以通过选择相应的绘图命令，绘制直线、圆弧、多边形等基本图形。
在绘制过程中，用户可以设置绘图参数，如线型、线宽、颜色等。
2. 标注和尺寸：UG支持在绘图中添加标注和尺寸，帮助用户更清晰地表达设计意图。
用户可以通过添加尺寸标注、注释等方式，对绘图进行详细标注。
四、分析工具1. 碰撞和干涉检测：UG可以帮助用户进行碰撞和干涉分析，在装配完成后，用户可以使用相应工具进行检测，在发现问题后，及时进行调整和修正。
ug功能自由曲面展开功能用法UG软件中的功能自由曲面是用来创建具有复杂形状的曲面的工具。
它允许用户根据需要定义曲面的控制点和边界条件，以实现所需的形状。
展开功能是将三维曲面展开为二维平面的工具。
它将曲面切割成多个平面片段，并将其展开为平面图形。
展开功能可用于在模型设计中制作模型的展开图以便于后续的制造和加工。
使用UG中的功能自由曲面和展开功能的一般步骤如下：1.启动UG软件并打开要创建自由曲面的模型文件。
2.在菜单栏中选择相应的曲面建模工具，如曲线、曲面或网格。
3.根据设计要求定义曲面的控制点和边界条件。
可以使用各种曲线和曲面工具，如Bezier曲线、B样条曲线、控制网格等来创建和编辑曲面。
4.使用修剪、连接、平滑等操作来进一步调整曲面的形状和流动性。
5.完成曲面设计后，选择展开功能，并选择要展开的曲面部分。
6.确定展开的参数和布局，如展开的尺寸、方向和边界等。
7.点击"展开"按钮，UG软件将自动将曲面展开为平面图形。
8.根据需要进行必要的调整和优化，以确保展开结果满足制造和加工的要求。
9.完成展开功能后，可以导出展开图形为标准的2D格式，如DXF、DWG等，以供制造和加工使用。
除了基本的功能外，UG软件还提供了许多其他的辅助工具和功能，如曲面融合、表面设计检查、平滑曲面、曲面分析等，用于进一步优化和完善曲面的形状和质量。
总体而言，UG软件中的功能自由曲面和展开功能为用户提供了创建复杂形状和将其展开为平面图形的强大工具，适用于产品设计、模具制造、船舶制造、汽车工业等领域。
UG编程如何实现复杂曲面加工UG软件作为一种强大的计算机辅助设计和制造工具，在工业设计和制造领域广泛应用。
它不仅提供了各种功能来支持产品的三维模型建立和装配，同时也为复杂曲面加工提供了强大的编程能力。
本文将介绍UG编程如何实现复杂曲面加工的方法和步骤。
一、曲面建模在进行复杂曲面加工之前，首先需要建立相应的曲面模型。
UG软件提供了多种曲面建模工具，用户可以根据需求选择合适的方法。
常见的曲面建模工具包括曲线绘制、曲面生成、曲面修剪和曲面编辑等。
通过这些工具，用户可以轻松地创建各种形状的曲面模型，为后续的编程准备工作打下基础。
二、刀具路径规划刀具路径规划是实现复杂曲面加工的关键步骤之一。
UG编程可以通过对曲面模型进行分析和计算，生成最优的刀具路径。
刀具路径规划的主要目标是保证加工过程中切削效果的质量和工件的加工精度。
具体而言，刀具路径规划需要考虑刀具与曲面的相对位置、切削方向、切削深度以及过渡方式等因素。
三、加工参数设置在进行复杂曲面加工之前，还需要对加工参数进行设置。
UG软件提供了丰富的加工参数选项，可以根据不同的材料和加工要求进行调整。
加工参数的设置包括切削速度、进给速度、切削深度、切削方向等。
通过合理的加工参数设置，可以提高加工效率和加工质量，同时减少工具的损耗和故障。
四、编程生成完成刀具路径规划和加工参数设置后，可以进行编程生成。
UG软件提供了强大的编程功能，可以将刀具路径和加工参数转化为可执行的加工程序。
在编程生成中，用户需要定义刀具的起点和终点，并根据需要设置其它关键点。
UG编程能够自动计算出刀具在每个关键点的位置和姿态，并生成与之相应的加工指令。
五、加工验证与仿真在进行实际加工之前，用户可以通过UG软件进行加工验证与仿真。
UG软件可以对编程生成的加工程序进行反向计算和模拟运动，以验证刀具路径和加工参数的准确性和合理性。
通过加工验证与仿真，用户可以预先发现和解决潜在问题，降低加工过程中的风险和成本。

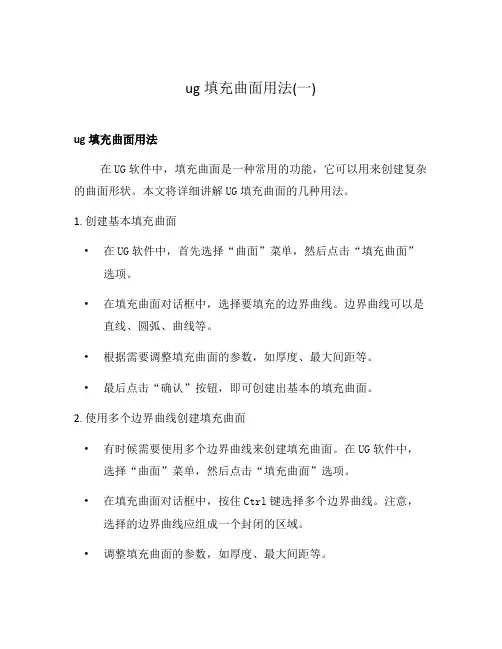

ug填充曲面用法(一)ug填充曲面用法在UG软件中，填充曲面是一种常用的功能，它可以用来创建复杂的曲面形状。
本文将详细讲解UG填充曲面的几种用法。
1. 创建基本填充曲面•在UG软件中，首先选择“曲面”菜单，然后点击“填充曲面”选项。
•在填充曲面对话框中，选择要填充的边界曲线。
边界曲线可以是直线、圆弧、曲线等。
•根据需要调整填充曲面的参数，如厚度、最大间距等。
•最后点击“确认”按钮，即可创建出基本的填充曲面。
2. 使用多个边界曲线创建填充曲面•有时候需要使用多个边界曲线来创建填充曲面。
在UG软件中，选择“曲面”菜单，然后点击“填充曲面”选项。
•在填充曲面对话框中，按住Ctrl键选择多个边界曲线。
注意，选择的边界曲线应组成一个封闭的区域。
•调整填充曲面的参数，如厚度、最大间距等。
•最后点击“确认”按钮，即可创建出由多个边界曲线组成的填充曲面。
3. 使用导向曲线创建填充曲面•导向曲线可以用来控制填充曲面的形状。
在UG软件中，选择“曲面”菜单，然后点击“填充曲面”选项。
•在填充曲面对话框中，选择一个边界曲线和一个导向曲线。
导向曲线应与边界曲线相互垂直。
•调整填充曲面的参数，如厚度、最大间距等。
•最后点击“确认”按钮，即可创建出由边界曲线和导向曲线控制形状的填充曲面。
4. 使用形状控制边界曲线创建填充曲面•在UG软件中，可以使用形状控制边界曲线来创建有特定形状的填充曲面。
选择“曲面”菜单，然后点击“填充曲面”选项。
•在填充曲面对话框中，选择一个边界曲线，并勾选“使用形状控制边界曲线”选项。
•在形状控制边界曲线对话框中，按照需要绘制形状控制曲线。
•调整填充曲面的参数，如厚度、最大间距等。
•最后点击“确认”按钮，即可创建出由形状控制边界曲线控制形状的填充曲面。
5. 修剪填充曲面•在UG软件中，可以使用修剪功能来修剪填充曲面。
选择“曲面”菜单，然后点击“修剪”选项。
•在修剪对话框中，选择要保留的部分和要修剪的曲面。
ug复杂曲面编程技巧UG是一款强大的三维设计软件，它可以用来制作各种复杂的曲面模型。
在进行UG复杂曲面编程时，需要掌握一些技巧和方法，才能有效地提高工作效率和质量。
本文将介绍一些UG复杂曲面编程技巧，帮助您更好地使用UG进行曲面设计。
一、基础知识1. 曲面类型在UG中，常见的曲面类型包括平面、球面、圆柱面、锥形面、双曲面等。
每种曲面类型都有其特定的属性和参数，需要根据实际需求进行选择和设置。
2. 曲线类型与曲面类似，在UG中也有多种曲线类型可供选择，例如直线、圆弧、椭圆等。
不同的曲线类型可以组合成不同形状的曲线，并最终构成复杂的曲面模型。
3. 曲线与曲面之间的关系在UG中，通过将多个曲线组合起来构成一个封闭区域，然后再通过旋转、拉伸等操作生成一个封闭体积，并最终将其转换为一个完整的实体模型。
因此，在进行复杂曲面编程时，需要了解不同类型的曲线之间的关系，以便正确地组合和操作。
二、常用工具1. 曲面建模工具UG中有多种曲面建模工具可供选择，例如旋转、拉伸、偏移等。
这些工具可以帮助您快速生成不同形状的曲面，并提高工作效率。
2. 曲线编辑工具在进行复杂曲面编程时，经常需要对曲线进行编辑和调整。
UG中有多种曲线编辑工具可供选择，例如平移、旋转、缩放等。
这些工具可以帮助您快速调整曲线的位置和大小，并最终生成满足要求的复杂曲面模型。
3. 分析工具在完成复杂曲面编程后，需要对其进行分析和检查，以确保其符合设计要求。
UG中有多种分析工具可供选择，例如检查模型、测量距离、计算体积等。
这些工具可以帮助您快速发现潜在问题，并进行及时修正。
三、技巧与方法1. 组合不同类型的曲线在进行复杂曲面编程时，经常需要组合不同类型的曲线来生成一个封闭区域。
为了实现这一目标，您可以使用UG中的“拼接”、“融合”等功能来将不同类型的曲线组合起来。
在进行组合时，需要注意曲线之间的对齐和重叠，以确保生成的封闭区域符合要求。
2. 使用辅助构件在进行复杂曲面编程时，可以使用一些辅助构件来帮助您更好地控制模型形状。
ug曲面建模实例教程UG（Unigraphics）是由美国UGS公司开发的一种三维计算机辅助设计（CAD）软件，是当前工程设计中常用的软件之一。
曲面建模是UG软件中的一个重要功能，在工程设计中有广泛的应用。
本教程将向您介绍UG软件中曲面建模的基本概念和操作步骤，帮助您快速上手。
首先，需要明确曲面建模的概念。
曲面建模是指通过控制点和曲线来创建复杂的三维曲面。
UG软件提供了多种曲面建模工具和功能，使得用户可以灵活地创建不同形状和复杂度的曲面。
在UG软件中，曲面建模的基本步骤如下：1.创建曲线：在曲面建模中，曲线是最基本的构建单元。
通过选择线段工具或曲线工具来创建基础曲线。
用户可以选择直线、圆弧、样条曲线等不同类型的曲线进行建模。
2.曲面边界：使用曲线工具创建曲面的边界。
根据具体要求，可以使用一条或多条曲线构建曲面的边界。
3.创建曲面：通过选择曲面工具，根据边界曲线和辅助曲线创建具体的曲面。
UG软件提供了多种曲面创建工具，如旋转曲面、扫描曲面、放样曲面等，可以根据具体需要选择合适的工具进行操作。
4.编辑曲面：在创建曲面之后，可以使用编辑工具对曲面进行调整和修改。
UG软件提供了丰富的编辑工具，如移动、拉伸、旋转等，可以通过简单的操作来实现对曲面的编辑。
5.曲面修复：在曲面建模过程中，可能会出现曲面断裂或不完整的情况。
UG软件提供了曲面修复工具，可以自动检测和修复曲面的问题。
6.曲面分割：在建模过程中，需要将曲面分割成多个部分来进一步进行操作。
UG软件提供了曲面分割工具，可以根据用户指定的分割曲线将曲面分割成不同的部分。
7.曲面求交和连接：在建模过程中，可能需要对多个曲面进行求交和连接。
UG软件提供了曲面求交和连接的工具，可以实现曲面的精确求交和连接。
除了上述基本步骤，UG软件还提供了很多高级功能和工具，如曲面平滑、曲面展开、曲面偏差分析等，可以根据具体需求进行使用。
总结一下，UG曲面建模是一种功能强大且灵活的工程设计方法，通过控制点和曲线可以创建各种形状和复杂度的曲面。
曲面常用概念：1、片体：片体的厚度为零。
也叫曲面，也叫零厚度面。
在几何上，我们将曲面定义为厚度为零的实体。
2、补片：样条曲线可以由单段或者多段曲线构成，曲面也可以由单补片或者多补片组成。
单补片曲面是由一个曲面参数方程表达多补片曲面是由多个曲面参数方程表达3、曲面的参数方程含有U、V两个参数变量，因此，曲面模型也是用U、V两个方向来表征。
通常，曲面的引导线方向是U向，曲面的截面方向是V向。
4、曲面是由曲面参数方程来表达的，而阶数是曲面参数方程的一个重要参数。
对于每一个片体，都包含了U、V两个方向的阶数。
UG在两个方向的阶数可以在1~24之间，但建议使用3~5阶来创建曲面，这样的曲面比较容易控制形状曲面创建完之后，阶数仍然可以进行修改编辑。
曲面建摸步骤：1、用测量得到的点构建曲线，或者直接创建曲线2、根据得到的曲线构建主要的曲面3、再在对创建的曲面进行桥接，编辑或者其他修改处理，从而的到最终的造型。
UG曲面建模可分为三类：1、由点构面：根据导入的点创建曲面，主要有：通过点创建曲面；通过极点创建曲面；云点构面。
这些功能创建的曲面与点的数据之间不存在关联性，是非参数化的，所创建的曲面光顺性也不够。
2、由线构面：根据已有的曲线来构建曲面。
主要有：直纹面、通过曲线构面、通过曲线网格构面、扫描曲面及截面体构面。
这些方法创建的曲面与曲线之间是有关联性的，对曲线进行编辑之后，曲面也将随之改变。
这是UG构建曲面的主要方法。
3、由面构面：对由曲线构面中得到的曲面进行桥接、编辑等操作，从而得到新的曲面。
主要有；桥接、延伸、偏置曲面、裁剪片体等。
在曲面创建中，有一些经验性的原则和技巧：1、用于构造曲面的曲线尽可能简单，曲线阶次≦32、用于构造曲面的曲线要保证光顺连续，避免产生尖角、交叉和重叠3、曲面的曲率半径尽可能大，否则会造成加工困难4、避免构造非参数化的特征，如有测量的数据点，建议可先生成曲线，再利用曲线构造曲面5、根据不同的曲面的特点合理使用各种曲面构造方法6、面之间的倒圆角过渡尽可能在实体上进行。
ug曲面教程
UG曲面教程：绘制自由曲面
UG软件是一种专业的三维建模工具，能够实现各种复杂的曲
面设计。
本教程将介绍如何使用UG软件绘制自由曲面，具体步骤如下：
1. 打开UG软件，并创建一个新的零件文件。
2. 在“曲面”菜单下，选择“绘制曲面”命令。
这将打开一个工具栏，其中包含各种曲面绘制选项。
3. 在工具栏上选择“创建曲面”命令。
4. 在“创建曲面”对话框中，选择适当的曲面类型，比如B样
条曲面或NURBS曲面。
5. 在曲面绘制平面上进行绘制。
可以使用各种曲线画图工具，如多段线、圆弧、样条曲线等。
6. 根据需要，可以添加和编辑控制点，以进一步调整曲面形状。
7. 使用曲面调整工具进行曲面修整和调整。
这些工具包括调整控制点位置、拉伸曲面、旋转曲面等。
8. 完成曲面绘制后，可以进行各种后续操作，如添加纹理、渲染、生成工程图等。
请注意，以上步骤仅为基本指南，UG软件在曲面绘制方面具有非常丰富的功能和选项，可以根据实际需求进行自由发挥。
希望通过本教程能够帮助您学会使用UG软件绘制自由曲面，祝您成功！。
UG不规则曲线闭合曲面一、引言U G是一款强大的三维建模软件，被广泛应用于工业设计、机械制造、航空航天等领域。
其中，u g不规则曲线闭合曲面是U G软件中的一项重要功能，通过使用不规则曲线来定义闭合曲面形状，可以满足复杂曲面的建模需求。
本文将介绍U G软件中u g不规则曲线闭合曲面的使用方法及其特点。
二、u g不规则曲线闭合曲面的基本概念在U G软件中，u g不规则曲线闭合曲面是由不规则曲线控制的一个封闭立体。
使用此功能可以通过调整不规则曲线来创建复杂的曲面形状。
不规则曲线是由多个曲线段组成的，每个曲线段都有自己的起点和终点，并且可以设置曲线的曲率等属性。
三、u g不规则曲线闭合曲面的创建步骤下面将详细介绍u g不规则曲线闭合曲面的创建步骤：1.打开UG软件并创建一个新的零件文件。
2.选择“曲线”工具栏中的“不规则曲线”按钮。
3.在绘图界面中通过绘制多个曲线段来定义不规则曲线的形状。
可以使用直线段、圆弧段或自由曲线段等曲线工具。
4.在绘制完所有曲线段后，将曲线段的终点与起点连接起来，形成一个封闭的曲线。
5.选中曲线，并在菜单栏中选择“创建曲面”选项。
6.在创建曲面的对话框中，选择使用不规则曲线作为创建曲面的控制对象。
7.调整曲面的参数，如曲率、平滑度等，以满足设计需求。
8.确认参数设置后，点击“确定”按钮，U G软件将自动生成基于不规则曲线的闭合曲面。
四、u g不规则曲线闭合曲面的特点和应用1.高度灵活：通过调整不规则曲线的形状可以创建各种复杂的曲面形状，满足不同设计需求。
2.精确度高：u g不规则曲线闭合曲面的生成是基于数学算法的，能够精确地控制曲面的形状。
3.适应性强：不规则曲线的控制点可以随时修改，使得曲面形状的调整更加方便和快捷。
4.广泛应用：u g不规则曲线闭合曲面广泛应用于汽车外壳设计、船舶外型设计、家电外壳设计等领域。
五、总结U G软件中的u g不规则曲线闭合曲面功能是一项强大的三维建模工具，可以快速且高精度地创建复杂的曲面形状。
ug不规则曲线闭合曲面UG是一种强大的计算机辅助设计软件，它具有丰富的功能和灵活的操作方式，能够满足各种复杂的设计需求。
在UG中，我们可以通过使用不规则曲线闭合曲面功能，快速准确地创建各种形状的曲面对象。
本文将详细介绍UG中的不规则曲线闭合曲面功能，并探讨其在实际应用中的作用和意义。
不规则曲线闭合曲面是指由一系列不规则曲线所组成的曲面，其特点是曲面形状复杂，不具备明显的几何规律。
与规则曲面相比，不规则曲线闭合曲面更具有自由度和灵活性，在产品设计和工程分析方面具有重要作用。
UG中的不规则曲线闭合曲面功能可以帮助工程师和设计师快速创建符合要求的曲面对象，提高设计效率和精度。
UG中的不规则曲线闭合曲面功能主要包括以下几个方面：曲面选择、曲线连接和曲面编辑。
曲面选择是指从已有的曲线中选择需要闭合的曲线，可以通过多种方式进行选择，如手动选择、框选和条件选择等。
曲线连接是指将选定的曲线按照一定的顺序连接起来，形成闭合的曲线环。
曲面编辑是指对闭合曲线环进行调整和编辑，以获取满足设计要求的曲面形状。
在UG中，通过选择并连接曲线，可以创建闭合的曲线环。
在选择曲线时，可以通过拖拽和调整曲线节点的方式，使得曲线相互连接，并形成闭合环。
曲路径的选择和连接直接影响到最终曲面的形状和质量。
一旦曲线环连接完成，UG提供了丰富的曲面编辑功能，可以对曲面进行进一步的调整和编辑。
例如，可以通过曲面拉伸、平面分割和曲面剔除等操作，调整曲面的形状和结构，以适应不同的设计需求。
不规则曲线闭合曲面在实际应用中具有广泛的应用价值。
首先，它可以用于创建各种产品外形曲面，如汽车外壳、船体和飞机机身等。
不规则曲线闭合曲面可以准确地表达设计人员的意图，帮助他们更好地理解和分析产品设计。
其次，不规则曲线闭合曲面在工程分析和计算模拟中也具有重要作用。
通过不规则曲线闭合曲面，工程师可以更准确地建立三维模型，并进行流场分析、应力分析和热分析等工程计算。
最后，不规则曲线闭合曲面还可以用于创建艺术设计作品和动画特效。
