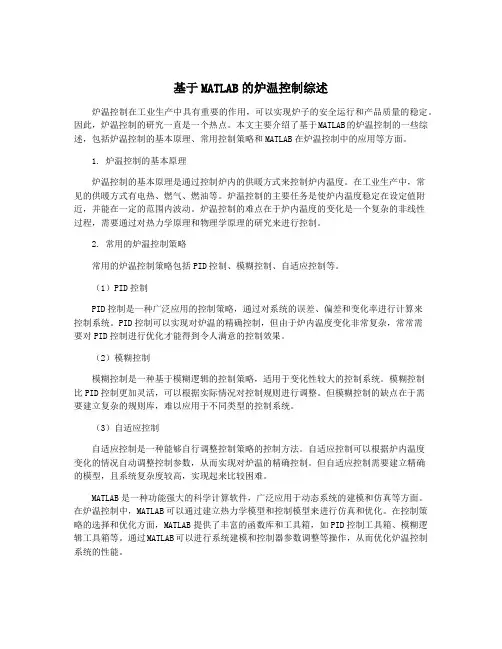

基于MATLAB的炉温控制综述炉温控制在工业生产中具有重要的作用,可以实现炉子的安全运行和产品质量的稳定。
因此,炉温控制的研究一直是一个热点。
本文主要介绍了基于MATLAB的炉温控制的一些综述,包括炉温控制的基本原理、常用控制策略和MATLAB在炉温控制中的应用等方面。
1. 炉温控制的基本原理炉温控制的基本原理是通过控制炉内的供暖方式来控制炉内温度。
在工业生产中,常见的供暖方式有电热、燃气、燃油等。
炉温控制的主要任务是使炉内温度稳定在设定值附近,并能在一定的范围内波动。
炉温控制的难点在于炉内温度的变化是一个复杂的非线性过程,需要通过对热力学原理和物理学原理的研究来进行控制。
2. 常用的炉温控制策略常用的炉温控制策略包括PID控制、模糊控制、自适应控制等。
(1)PID控制PID控制是一种广泛应用的控制策略,通过对系统的误差、偏差和变化率进行计算来控制系统。
PID控制可以实现对炉温的精确控制,但由于炉内温度变化非常复杂,常常需要对PID控制进行优化才能得到令人满意的控制效果。
(2)模糊控制模糊控制是一种基于模糊逻辑的控制策略,适用于变化性较大的控制系统。
模糊控制比PID控制更加灵活,可以根据实际情况对控制规则进行调整。
但模糊控制的缺点在于需要建立复杂的规则库,难以应用于不同类型的控制系统。
(3)自适应控制自适应控制是一种能够自行调整控制策略的控制方法。
自适应控制可以根据炉内温度变化的情况自动调整控制参数,从而实现对炉温的精确控制。
但自适应控制需要建立精确的模型,且系统复杂度较高,实现起来比较困难。
MATLAB是一种功能强大的科学计算软件,广泛应用于动态系统的建模和仿真等方面。
在炉温控制中,MATLAB可以通过建立热力学模型和控制模型来进行仿真和优化。
在控制策略的选择和优化方面,MATLAB提供了丰富的函数库和工具箱,如PID控制工具箱、模糊逻辑工具箱等。
通过MATLAB可以进行系统建模和控制器参数调整等操作,从而优化炉温控制系统的性能。
加热炉温度串级控制系统设计摘要:温度控制系统广泛应用于工业控制领域,如钢铁厂、化工厂、火电厂等锅炉的温度控制系统,电焊机的温度控制系统等。
加热炉温度控制在许多领域中得到广泛的应用。
生产自动控制过程中 ,随着工艺要求 ,安全、经济生产不断提高的情况下 ,简单、常规的控制已不能适应现代化生产。
传统的单回路控制系统很难使系统完全抗干扰。
串级控制系统具备较好的抗干扰能力、快速性、适应性和控制质量,因此在复杂的过程控制工业中得到了广泛的应用.对串级控制系统的特点和主副回路设计进行了详述,设计了加热炉串级控制系统,并将基于MATLAB的增量式PID算法应用在控制系统中。
结合基于计算机控制的PID参数整定方法实现串级控制,控制结果表明系统具有优良的控制精度和稳定性。
关键词:干扰串级控制主回路副回路Abstract:Automatic control of production process, with the technical requirements, security, economic production rising cases, simple, conventional control can not meet the modern production. The traditional single-loop control system is difficult to make the system completely anti-interference. Cascade control system with good anti-jamming capability, rapidity, flexibility and quality control, and therefore a complex process control industry has been widely used. Cascade control system of the characteristics and the main and sub-loop design was elaborate, designed cascade control system, furnace, and MATLAB-based incremental PID algorithm is applied in the control system. Combination of computer-based control method to achieve PID parameter tuning cascade control, control results show that the system has excellent control accuracy and stabilityKeywords:Cascade control, interference, the main circuit, the Deputy loop目录1.前言 (2)2、整体方案设计 (3)2.1方案比较 (3)2.2方案论证 (6)2.3方案选择 (7)3、串级控制系统的特点 (8)4. 温度控制系统的分析与设计 (9)4.1控制对象的特性 (9)4.2主回路的设计 (10)4.3副回路的选择 (10)4.4主、副调节器规律的选择 (10)4.5主、副调节器正反作用方式的确定 (10)5、控制器参数的工程整定 (12)6 、MATLAB系统仿真 (13)6.1系统仿真图 (13)6.2副回路的整定 (15)6.3主回路的整定 (16)7.设计总结 (18)【参考文献】 (19)1.前言随着我国国民经济的快速发展,加热炉的使用范围越来越广泛。

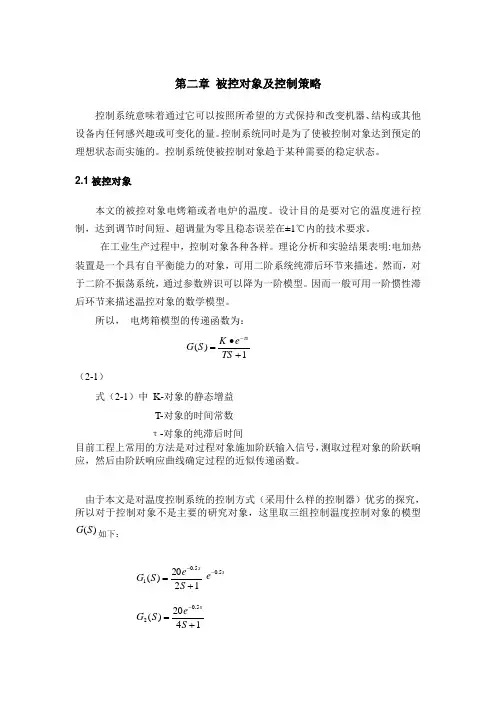

第二章 被控对象及控制策略控制系统意味着通过它可以按照所希望的方式保持和改变机器、结构或其他设备内任何感兴趣或可变化的量。
控制系统同时是为了使被控制对象达到预定的理想状态而实施的。
控制系统使被控制对象趋于某种需要的稳定状态。
2.1被控对象本文的被控对象电烤箱或者电炉的温度。
设计目的是要对它的温度进行控制,达到调节时间短、超调量为零且稳态误差在±1℃内的技术要求。
在工业生产过程中,控制对象各种各样。
理论分析和实验结果表明:电加热装置是一个具有自平衡能力的对象,可用二阶系统纯滞后环节来描述。
然而,对于二阶不振荡系统,通过参数辨识可以降为一阶模型。
因而一般可用一阶惯性滞后环节来描述温控对象的数学模型。
所以, 电烤箱模型的传递函数为:1)(+•=-TS e K S G s τ(2-1)式(2-1)中 K-对象的静态增益T-对象的时间常数τ-对象的纯滞后时间目前工程上常用的方法是对过程对象施加阶跃输入信号,测取过程对象的阶跃响应,然后由阶跃响应曲线确定过程的近似传递函数。
由于本文是对温度控制系统的控制方式(采用什么样的控制器)优劣的探究,所以对于控制对象不是主要的研究对象,这里取三组控制温度控制对象的模型)(S G 如下:1220)(5.01+=-S e S G s se 5.0-1420)(5.02+=-S e S G s)14)(12(20)(5.03++=-S S e S G s2.2 控制策略分别设计PID 和Fuzzy 控制器,并做多层次不同比较各自性能,得出最优控制方法。
其中Yd=1, 1)()2)0.1t d ξ⎧=⎨=⎩白噪声 方差0.0001确定干扰,采样周期为0.1s.2.3 控制器的模型2.3.1 PID 控制器的模型与设计)(11)(s E S T S T K s U d i p ⎥⎦⎤⎢⎣⎡++=或写成传递函数形式:)11()()()(S T ST K S E S U S G d i p p ++==公式中U(s)和E (s )分别是u (t )和e (t )的拉氏变换,其中p K 、i T 、d T 分别控制器的比例系数、积分时间常数、微分时间常数。
基于组态王和MATLAB 的温度控制系统姓名:班级:学号:一、系统简介组态王是运行在Windows98/NT/2000上的一种工业组态软件,提供了多种I/0驱动程序,可以直接使用变量名读写I/O设备⋯,把下位机的信息实时地传送到上位机中。
但是,在许多工业监控系统中,上位机不仅要实现人机交互的功能,还需要执行控制算法,实现对下位机的实时控制。
组态王的命令语言是一段类似C语言的程序,其编程环境较弱,很难实现复杂的控制算法,因此有必要借助其他软件环境实现系统的控制算法。
MATLAB语言是目前工程界流行最广的一种科学计算语言。
利用MATLAB可以设计先进、复杂的控制算法,将人们从繁琐、复杂的底层编程中解放出来,从而提高编程效率。
本研究在锅炉水温监控系统中采用组态王构成系统的软件平台,完成数据的实时采集和处理,实现人机对话和以动画的方式显示控制设备的运行状态等监控功能。
同时,采用MATLAB语言作为后台程序扩充组态王的编程功能,实现系统的模糊控制算法。
二、监控系统的组成2.1监控系统的硬件组成锅炉水温监控系统结构如图1所示,其系统的工作过程如下:(1)温度传感器PTl00检测出锅炉水的温度信号,经温度变送器将温度信号转换为相应1—5V的模拟量信号,该量经A/D板卡PCL812PG 转换成对应的数字量信号送上位机显示和处理。
(2)在上位机中将检测的温度信号与上位机中设定的温度值进行比较,产生控制器的输人变量(如温度偏差和温度偏差变化率),由控制器计算后输出控制量信号u。
(3)控制量U经过数字量输出板卡PCL726转换为对应的4~20mA 的模拟量信号,送控制装置中SCR可控硅模块执行,SCR模块通过控制可控硅来调节电阻丝两端的电压,对系统的温度进行控制,最终使锅炉温度达到设定值。
图1锅炉水温控制系统结构框图2.2监控系统的软件组成监控系统的软件结构由两个模块组成:前台运行的监控界面模块由组态王开发,以模拟控制系统动态运行为主,生动直观地显示各个变量的各种信息,并实现数据实时采集、人机对话和数据记录等功能;后台运行的数据处理模块以MATLAB语言为开发环境,实现系统的控制算法,产生系统执行机构的控制变量。

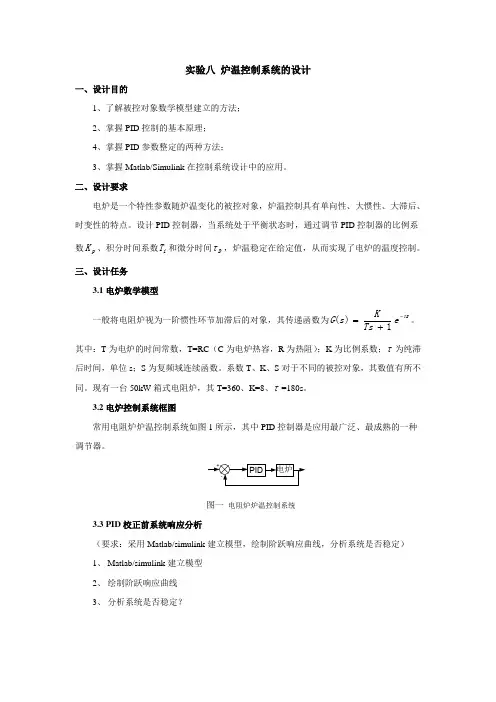

实验八 炉温控制系统的设计一、设计目的1、了解被控对象数学模型建立的方法;2、掌握PID 控制的基本原理; 4、掌握PID 参数整定的两种方法;3、掌握Matlab/Simulink 在控制系统设计中的应用。
二、设计要求电炉是一个特性参数随炉温变化的被控对象,炉温控制具有单向性、大惯性、大滞后、时变性的特点。
设计PID 控制器,当系统处于平衡状态时,通过调节PID 控制器的比例系数p K 、积分时间系数i T 和微分时间D τ,炉温稳定在给定值,从而实现了电炉的温度控制。
三、设计任务3.1电炉数学模型一般将电阻炉视为一阶惯性环节加滞后的对象,其传递函数为s e Ts K s G τ-+=1)(。
其中:T 为电炉的时间常数,T=RC (C 为电炉热容,R 为热阻);K 为比例系数;τ为纯滞后时间,单位s ;S 为复频域连续函数。
系数T 、K 、S 对于不同的被控对象,其数值有所不同。
现有一台50kW 箱式电阻炉,其T=360、K=8、τ=180s 。
3.2电炉控制系统框图常用电阻炉炉温控制系统如图1所示,其中PID 控制器是应用最广泛、最成熟的一种调节器。
图一 电阻炉炉温控制系统 3.3 PID 校正前系统响应分析(要求:采用Matlab/simulink 建立模型,绘制阶跃响应曲线,分析系统是否稳定) 1、 Matlab/simulink 建立模型 2、 绘制阶跃响应曲线 3、 分析系统是否稳定?3.4 PID 控制器设计PID 控制器的传递函数为)11()(s sT K s G D i p c τ++=,其中,p K 为比例常数,i T 为积分时间常数,D τ为微分时间常数。
一、Ziegler-Nichols 整定---反应曲线法反应曲线法是根据系统在开环状态下的动态特性,估算对象特性参数。
其中K 为控制 对象的增益,L 为等效滞后时间,T 为等效时间常数,然后根据表1的经验值选取控制器参数。
基于Matlab的PID温控系统的设计与仿真摘要在Matlab6.5环境下,通过Matlab/Simulink提供的模块,对温度控制系统的PID控制器进行设计和仿真。
结果表明,基于Matlab的仿真研究,能够直观、简便、快捷地设计出性能优良的交流电弧炉温度系统控制器。
关键词温度系统数学模型;参数整定;传递函数在钢铁冶炼过程中,越来越多地使用交流电弧炉设备,温控系统的控制性能直接影响到钢铁的质量,所以炉温控制占据重要的位置。
PID控制是温控系统中一种典型的控制方式,是在温度控制中应用最广泛、最基本的一种控制方式。
随着科学发展,各行各业对温控精度要求越来越高,经典PID控制在某些场合已不能满足要求,因而智能PID控制的引入是精密温控系统的发展趋势。
为了改善电弧炉系统恒温控制质量差的现状,研制具有快速相应的、经济性好的、适合国情的恒温控制装置具有十分重要的意义。
1温控系统模型的建立在Matlab6.5环境下,通过Simulink提供的模块,对电弧炉温控系统的PID控制器进行设计和仿真。
由于常规PID控制器结构简单、鲁棒性强,被广泛应用于过程控制中。
开展数字PID控制的电弧炉控制系统模型使应用于生产实际的系统稳定性和安全性得到迅速改善。
1.1温控系统阶越响应曲线的获得在高校微机控制技术实验仪器上按以下步骤测得温度系统阶越响应曲线:1)给温度控制系统75%的控制量,即每个控制周期通过X0=255×75%=191个周波数,温度系统处于开环状态。
2)ATMEGA32L内部A/D每隔0.8s采样一次温度传感器输出的电压值,换算成实际温度值,再通过串口通讯将温度值送到电脑上保存。
使用通用串口调试助手“大傻串口调试软件-3.0AD”作为上位机接收数据并保存到文件“S曲线采集.txt”中。
3)在采集数据过程中,不时的将已经得到的数据通过“MicrosoftExcel”文档画图,查看温度曲线是否已经进入了稳态区;根据若曲线在一个较长时间里基本稳定在一个小范围值内即表明进入稳态区了,此时关闭系统。

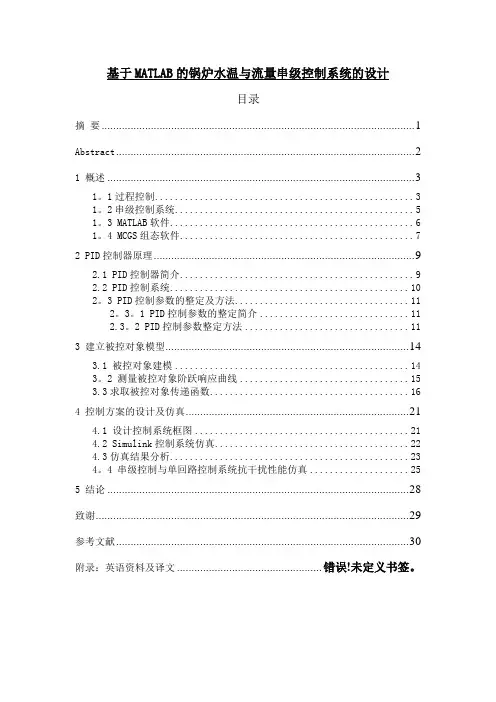

基于MATLAB的锅炉水温与流量串级控制系统的设计目录摘要 (1)Abstract (2)1 概述 (3)1。
1过程控制 (3)1。
2串级控制系统 (5)1。
3 MATLAB软件 (6)1。
4 MCGS组态软件 (7)2 PID控制器原理 (9)2.1 PID控制器简介 (9)2.2 PID控制系统 (10)2。
3 PID控制参数的整定及方法 (11)2。
3。
1 PID控制参数的整定简介 (11)2.3。
2 PID控制参数整定方法 (11)3 建立被控对象模型 (14)3.1 被控对象建模 (14)3。
2 测量被控对象阶跃响应曲线 (15)3.3求取被控对象传递函数 (16)4 控制方案的设计及仿真 (21)4.1 设计控制系统框图 (21)4.2 Simulink控制系统仿真 (22)4.3仿真结果分析 (23)4。
4 串级控制与单回路控制系统抗干扰性能仿真 (25)5 结论 (28)致谢 (29)参考文献 (30)附录:英语资料及译文 .................................................. 错误!未定义书签。
摘要本设计针对锅炉温度控制问题,综合应用过程控制理论以及近年来兴起的仿真技术、计算机远程控制、组态软件,设计了锅炉温度流量串级控制系统。
首先,通过实验法建立锅炉的数学模型,得到锅炉温度与进水流量之间的传递函数,通过对理论设计的控制方案进行仿真,得到较好的响应曲线,为实际控制系统的实现提供先决条件。
其次,使用智能仪表作为控制器,组建现场仪表过程控制系统,通过参数整定,得到较好现场控制效果。
再次,实现积分分离的PID控制算法。
关键词:水温流量串级控制系统 PID控制仪表过程控制系统计算机过程控制系统AbstractThe purpose of this thesis is to design the liquid level's concatenation control system of the double capacity water tank。
错误!未找到目录项。

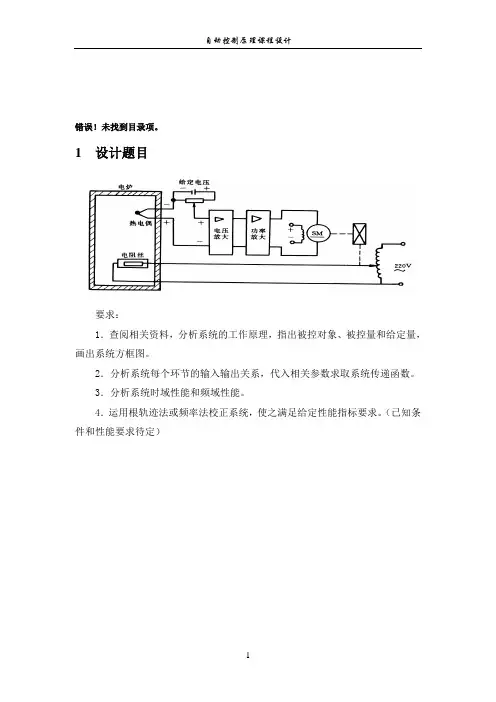

1 设计题目要求:1.查阅相关资料,分析系统的工作原理,指出被控对象、被控量和给定量,画出系统方框图。
2.分析系统每个环节的输入输出关系,代入相关参数求取系统传递函数。
3.分析系统时域性能和频域性能。
4.运用根轨迹法或频率法校正系统,使之满足给定性能指标要求。
(已知条件和性能要求待定)摘要炉温控制系统---是指根据炉温对给定温度的偏差,自动接通或断开供给炉子的热源能量,或连续改变热源能量的大小,使炉温稳定有给定温度范围,以满足热处理工艺的需要。
炉温自动控制用热电偶测量温度,与给定温度进行比较,将偏差信号放大后作为驱动信号,通过电机、减速器调节加热器上的电压来实现准确的温度控制。
本文经过正确分析系统工作过程,建立系统数学模型,画出系统结构图后,设计与校正前系统性能分析和可采取的解决方案、方法及分析。
运用matlab软件进行复杂的系统时域验证和计算机仿真,通过具体设计校正步骤、思路、计算分析过程和结果,对于炉温控制系统的研究与改进具有现实意义。
关键字炉温控制系统系统校正 matlab软件1 工业炉温自动控制系统的工作原理加热炉采用电加热方式运行,加热器所产生的热量与调压器电压c u 的平方成正比,c u 增高,炉温就上升,c u 的高低由调压器滑动触点的位置所控制,该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量,输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较,得出偏差电压e u ,经电压放大器、功率放大器放大成a u 后,作为控制电动机的电枢电压。
在正常情况下,炉温等于某个期望值T °C ,热电偶的输出电压f u 正好等于给定电压r u 。
此时,0e r f u u u =-=,故1a u u =,可逆电动机不转动,调压器的滑动触点停留在某个合适的位置上,使c u 保持一定的数值。
这时,炉子散失的热量正好等于从加热器吸取的热量,形成稳定的热平衡状态,温度保持恒定。
加热炉温度自动控制系统MATLOB加热炉温度自动控制系统MATLOB是一种用于控制加热炉温度的系统。
在工业生产过程中,控制加热炉温度的准确性和稳定性对于保证产品质量和生产效率至关重要。
MATLOB系统采用先进的温度感应器和控制器,通过实时监测和调节加热炉的温度,使其保持在设定的温度范围内。
该系统具有高精度、快速响应的特点,能够有效地控制加热炉温度的波动,确保生产过程的稳定性和可靠性。
背景信息包括MATLOB系统的发展历程、应用范围和优势等方面。
通过了解MATLOB系统的背景信息,可以更好地理解该系统的重要性和作用,为后续的具体操作和维护提供基础。
系统概述加热炉温度自动控制系统MATLOB由以下主要组成部分和功能组成:温度传感器:用于测量加热炉的温度。
控制器:通过接收温度传感器的信号,对加热炉的加热器进行控制,以维持设定的目标温度。
加热器:通过加热炉的加热元件来提供加热能量。
控制算法:控制器使用特定的算法根据当前温度和目标温度之间的差异来调整加热器的输出功率,以达到温度稳定控制。
用户界面:提供给操作员对加热炉温度自动控制系统进行设置和监控的界面,如设定目标温度、显示当前温度和报警信息等。
该系统的主要功能是通过自动控制加热炉的温度,使其能够稳定地达到用户设定的目标温度。
通过温度传感器实时监测加热炉的温度,并将数据传输给控制器。
控制器根据设定的目标温度和当前温度之间的差异,通过调整加热器的输出功率来控制加热炉的温度。
用户可以通过操作界面进行设定和监控,以确保加热炉的温度处于所需的范围内。
MATLOB加热炉温度自动控制系统是一个简单而有效的解决方案,旨在提供稳定和可靠的温度控制,以满足用户对加热炉温度精确控制的需求。
加热炉温度自动控制系统MATLOB相比其他系统具有许多优势和特点,下面是一些主要的优势:高精度:MATLOB系统采用先进的传感器和控制算法,能够实现对加热炉温度的高精度控制。
这种高精度控制可以确保加热炉内的温度保持在预定的范围内,从而提高生产效率和产品质量。
