深基坑支护(钢管斜撑)及土方开挖施工组织设计

  • 格式：doc
  • 大小：457.00 KB
  • 文档页数：40

目录第一章编制说明1.1编制依据1.1.1国家、地方、行业等法律法规、政策性文件和施工验收规范：(1)《建筑地基基础施工质量验收规范》(GB50202-2013)(2)《锚杆喷射混凝土支护技术规范》(GB50086-2015)(3)《建设工程项目管理规范》(GB/T50326-2014)(4)《钢筋焊接及验收规程》(JBJ18-2012)(5)《建筑桩基技术规范》(JGJ94-2008)(6)《建筑基坑支护技术规程》(JGJ120-2012)(7)《建筑边坡工程技术规范》(GB50330-2015)(8)《混凝土结构工程施工及验收规范》(GB50204-2015)(9)《建筑施工安全检查标准》(JGJ59-2011)(10)《建筑工程施工现场供用电安全规范》(GB50194-2014)(11)《成都地区建筑地基基础设计规范》(DB51/T5026)(12)《成都市建筑工程深基坑施工管理办法》(成建委发[2009]494号)(13)《建筑工程监测技术规范》（GB50497-2009）(14)《建筑深基坑工程施工安全技术规范》（JGJ311-2013）(15)《成都地区基坑工程安全技术规程》（DB51T5072-2011）(16)《四川省旋挖钻孔灌注桩基技术规程》（DBJ51/T062-2016）(17)成建安监发【2011】22号关于进一步加强我市建筑基坑安全管理工作的通知(18成建安监发【2012】37号关于进一步加强我市建筑基坑安全管理工作的通知1.1.2《大源核心区公建配套工程项目基坑支护及降水工程设计图纸》1.2编制说明针对本工程现有基坑支护设计图纸、地勘报告和场地实际情况，拟定本施工方案，如有大型变更，应重新编制本方案。

我公司把施工组织安排，施工流水段，施工顺序及进度安排，施工平面布置，主要机械设备，主要分部分项工程中的土石方工程、排桩、网喷、锚索、钢管斜撑的施工，以及保证工程质量、安全及工期的技术组织措施，对施工现场周围环境污染的保护措施等，进行重点阐述；1.3编制原则本施工组织设计编制将遵循以下几个原则：符合性原则，先进性原则，合理性原则。

1.3.1符合性原则首先是整个施工组织设计的编制符合施工设计文件的要求，按照业主的要约目标、要求来编制施工组织设计；其次是符合基本建设施工的程序、相关规范和法律、法规。

1.3.2先进性原则先进性原则是要求在符合性原则的基础上，以本公司的技术、装备、员工素质为前提，采取科学的方法、先进的管理、优化的配置、完善的措施，实现先进的目标。

1.3.3合理性原则合理性原则是要求以符合性为前提，先进性为目标，在选择施工方案和组织管理体系时，必须按本工程的特点，选择先进合理的施工方案和管理措施，选择工期、质量、成本的最佳点。

第二章工程概况2.1工程概述2.2地形地貌及周边环境拟建场地位于成都市益州大道与吉瑞五路交叉口处，本工程含健身中心、农贸市场、养老服务设施、文化活动中心、社区卫生中心、下沉庭院等公共服务设施，均采用框架结构。

场地北侧为人防通道，入口在场地北侧最西端，基底标高为491.5~484.0m，人防通道宽6.2m，与基础边线外扩线（基础外1.0m）距离为1.2m，人防通道北侧为香月湖在建基坑，基坑深度为17.8m，临近本项目基坑侧采用排桩+锚索支护，桩长23.6m，桩间距 2.2m，桩径1.2m，锚索位置在481.5m和478.0m布置2排6s15.2长25.5m和5s15.2长20.0m的锚索，香月湖工地支护桩离人防通道距离为0~3.6m；场地东侧为人防通道，距离基础边线外扩线10m，人防通道宽12m，人防通道东侧为一在建工地，基础已完工，回填至±0.000；场地西侧为一空地；场地北侧距离红线40m为吉瑞五路。

2.3工程地质及水文地质2.3.1现场地质情况《大源核心区公建配套工程项目岩土工程勘察报告》（中国建筑西南勘察设计研究院有限公司2015年10月），场地地貌单元属岷江水系二级阶地。

场地表层为第四系全新统（Q4ml）人工填土层、第四系上更新统冲洪积（Q3al+pl）粘土、粉质粘土、粉土和砂层、砂卵石层，根据现场钻探取样鉴别，各岩土层的野外特征描述如下：①素填土（Q3ml）：黑褐色～黄褐色，松散，稍湿。

以粉质粘土为主，含少量植物根茎及生活垃圾，建筑垃圾。

场地内广泛分布，堆积年限小于1年，层厚0.50～7.40m。

②粘土（Q3al+pl）：褐灰色～褐黄色～黄色，硬塑，无摇振反应，光滑有光泽、干强度高、韧性高。

裂隙发育，含铁锰质结核及钙质结核，充填有大量条带状灰白色粘土。

场地内广泛分布，局部夹有圆砾。

层厚3.20～10.40m。

③粉质粘土（Q3al+pl）：黄褐色～褐灰色，可塑，无摇振反应，稍有光泽、干强度中等、韧性中等。

场地内广泛分布，局部夹有圆砾。

层厚0.40～5.20m。

④粉土（Q3al+pl）：褐色～褐灰色，稍密～密实，摇振反应中等，无光泽反应、干强度低、韧性低。

场地内局部分布，局部层底夹薄层粉砂。

层厚0.70～2.80m。

⑤粉砂（Q3al+pl）：灰黄、褐灰～青灰色，松散～稍密，湿～饱和。

以云母、石英、长石为主，中砂含量20-30%；场地内局部分布。

分布于卵石层上部或卵石层中。

厚度0.60-1.00m。

⑥卵石层（Q3al+pl）:褐灰色，呈松散～密实状，湿～饱和，卵石主要为火成岩，呈圆形～亚圆形，磨圆度较好，卵石粒径多为2～8cm，个别粒径>20cm。

充填物为细砂，圆砾，局部为细砂。

卵石层顶面埋深为11.20～15.60m。

根据《成都地区建筑地基基础设计规范》（DB51/T5026-2001）按其密实程度划分为松散卵石（N120击数≤4击）、稍密卵石（4击﹤N120击数≤7击）、中密卵石（7击﹤N120击数≤10击）3个亚层，在剖面图中分别用(⑥-1)、(⑥-2)、(⑥-3))表示。

⑦泥岩（K2g）：白垩系上统灌口组泥岩，紫红色，主要成分为粘土矿物，泥质结构，巨厚层状构造，遇水易软化，岩芯呈长柱状。

埋深为15.60～19.20m。

根据风化程度划分为强风化泥岩⑦-1、中风化泥岩层⑦-2两个亚层。

⑦-1强风化泥岩：紫红色，褐红色，节理裂隙发育，岩芯呈碎块状，手捏即碎。

场地内均有分布，层厚0.40～0.80m。

⑦-2中等风化泥岩：紫红色，泥质结构，巨厚层状构造，节理裂隙不发育，岩芯呈短柱状或长柱状。

2.3.2现场水文情况成都市区气候温和，降水丰沛，水网密布，土地肥沃。

据气象台多年观测资料表明，成都地区多年平均气温为16.2℃，极端最高37.3℃，极端最低-5.9℃；多年平均降水量947.0mm，日最大195.2mm；蒸发量多年平均值1020.5mm；相对湿度多年平均值82%；多年平均风速1.35m/s，最大风速为14.8m/s（NE向），瞬时最大风速为27.4m/s，主导风向为NNE向，出现频率为11%；年日照时数为1200～1300小时，日照最小年份只有960小时。

根据地勘报告，场地内主要的地下水类型为孔隙型潜水，受大气降水及上游地下水补给，水量较丰富，水位变化主要受季节性控制，年变化幅度1.0～2.0m左右。

勘察期间正值地下水平水期，并受场地附近施工降水的影响，测得其静止水位埋深7.50～10.50m，相应标高为481.23～484.10m，根据收集区域水文地质资料及附近水文地质资料，地下室抗浮设计水位可按486.00m取值，本场地砂卵石层属强透水层，孔隙潜水对基础设计和施工影响最大。

基础施工时，应采用降水措施，降水方案拟采用管井降水。

2.4设计概况2.4.1降水井设计1、基坑降水方案选择（1）降水工程中经常采用的方法为轻型井点法和管井法（重型井点法），这两种降水方法适用于不同的地质条件。

根据成都地区的降水经验和工程实例，对于砂卵石地层，比较适用、经济的方案是管井法。

因此，本方案拟选用管井法（重型井点法）降水。

（2）根据地勘资料，本项目基岩埋深17.0m，而支护桩开挖需要进入基岩。

根据降水的相关理论和降水的实践经验，当采用井点法降水时，随着降水井的数量增加，降水井的单井出水量将逐渐减少，地下水水位下降的幅度将逐渐趋缓，最后在基岩顶板（隔水层）以上2.00～2.50m范围稳定。

也就是说，采用井点法降水是不能疏干基岩顶板以上2.00～2.50m范围内的地下水。

本方案在做降水设计时，按照用布置最优的降水井数量将地下水降至最理想的深度的原则进行设计，无法疏干的地下水采用明排降水的方案疏干地下水。

即本项目采用管井降水辅以明排降水的方案。

根据经验，采用管井法降水时，将地下水降至±0.00下15.00m左右，再辅以明排降水的方案是最优的降水方案。

2、降水设计计算（1）降水技术要求根据地勘报告，因受场地周边建筑施工场地降水的影响，场地地下水位埋深约7.5～10.0m，估计周边场地停止降水后水位有所回升，结合场地周边地勘及降水资料，地下静止水位按5.5m考虑。

（2）降水设计（3）主要水文地质参数选择静止水位：h w =5.5m 渗透系数：K=20.00m/d 含水层厚度：H=17.0m 井降深：S w =12.5m 基坑降深：S d =11.2m 井半径：r=0.28m过滤器进水部分的长度：l=2.5m 影响半径：KH S R 2==460.98m （4）降水设计计算 基坑面积：A=5656.7m 2等效半径（不规则块状基坑）：πA r o ==42.44m 基坑引用半径：o r R R +=0=503.42m基坑涌水量（潜水完整井）：)1ln()2(o dd r R s s H kQ +-=π=4294.37m 3/d30120kl r q s π==715.96m 3/d当n=14时，降水井的单井设计流量：n Qq 1.1==337.41m 3/dqq >0，故降水满足要求。

（5）降水设计计算结果设计井深20.0m ，设计井径r s ＝0.28m ，井顶标高为自然地面。

根据井数与降水深度的相互关系并结合本地区降水施工经验，共布置14口降水井，各降水井的具体布置方案见“降水井平面布置图”。

3、降水沉降分析验算场地地下水位下降会引起地基土自重应力增加，使建筑物产生附加沉降，但这种变形应具备的条件是基底下有较厚的常处于地下水位以下的可压缩性土，但本场地粘土、粉质粘土等均在地下水位以上。

降水期间所引起的沉降将主要发生在卵石层中。

卵石层结构紧密，只要控制好降水井出水含砂量，控制好降水井质量，降水所引起的沉降将不会影响相临建筑物安全。

4、明排水保证措施①检查整个施工现场的排水系统，增加雨季排洪措施，地表水尽快排离施工现场，严防地表水大量渗入地下。

②将集水坑挖好，并安置好水泵及排水管道，理好基坑内明排沟渠。

合集下载

深基坑护壁桩加钢管斜撑与留土反压施工工法(2)

深基坑护壁桩加钢管斜撑与留土反压施工工法(2)

深基坑护壁桩加钢管斜撑与留土反压施工工法深基坑护壁桩加钢管斜撑与留土反压施工工法一、前言深基坑施工中，为了保证基坑的稳定性和安全性，常常需要采取一系列的支护措施。

深基坑护壁桩加钢管斜撑与留土反压施工工法是一种常用的支护工法，具有很好的应用效果和经济性。

二、工法特点深基坑护壁桩加钢管斜撑与留土反压施工工法的特点如下：1. 支护系统简单，施工工艺成熟，适用范围广。

2. 施工速度快，成本较低，节约资源。

3. 支护结构稳定可靠，抗震性能好。

4. 基坑开挖深度可达到数十米，适用于各种类型的土质。

三、适应范围深基坑护壁桩加钢管斜撑与留土反压施工工法适用于以下情况：1. 基坑开挖深度大于5米，土层稳定，基坑周边没有重要的建筑物或管线。

2. 基坑周边土质较软，具有较好的可塑性和一定的抗侧推性能。

3. 工期紧迫，要求施工速度快，成本低。

四、工艺原理深基坑护壁桩加钢管斜撑与留土反压施工工法的工艺原理是通过设置护壁桩和钢管斜撑，形成稳定的支护结构，防止土体坍塌和基坑的侧推。

同时，在施工过程中通过施加适当的反压，保持土体的平衡，降低基坑的沉降和边坡变形。

具体的工艺流程如下：1. 进行现场勘察和设计，确定基坑的形状和尺寸。

2. 挖掘基坑，清理底部，设立护壁桩。

3. 安装钢管斜撑，形成稳定的支护结构。

4. 进行土体处理，根据情况进行加固或加厚。

5. 施加适当的反压，控制土体的平衡。

6. 进行基础建设，如地下管线的敷设等。

7. 完成基坑的支护和土体的恢复。

五、施工工艺深基坑护壁桩加钢管斜撑与留土反压施工工法的施工阶段如下：1. 基坑开挖准备阶段：进行现场勘察、设计和标定基坑的位置和尺寸。

2. 基坑开挖阶段：按照设计要求进行基坑的开挖，并清理底部。

3. 护壁桩施工阶段：按照设计要求，在基坑四周设置护壁桩。

4. 钢管斜撑安装阶段：在护壁桩上安装钢管斜撑，形成稳定的支护结构。

5. 留土反压施工阶段：根据土体特性和施工现场的情况，施加适当的反压，保持土体的平衡。

深基坑支护施工方案(1)

深基坑支护施工方案(1)

深基坑支护施工方案(1)
深基坑的支护施工在城市建设中起着至关重要的作用。

深基坑的支护工程不仅涉及到土木工程、结构工程等多个学科领域的知识，还需要综合运用各种先进技术与施工经验。

本文将介绍深基坑支护的施工方案，包括支护体系的构建、支护材料的选择、监测与验收等内容。

1. 深基坑支护体系的构建
深基坑的支护体系一般由支护结构和支护材料组成。

支护结构包括支撑结构、封土墙和辅助设施等。

支护材料主要包括钢支撑、混凝土、玻璃钢、岩土等。

在施工过程中，需要根据基坑的不同地质条件和深度，采用合适的支护体系构建方案。

2. 支护材料的选择
在选择支护材料时，需要结合基坑的深度、周围环境、施工工艺等多方面因素进行考虑。

钢支撑适用于深基坑支护的主要原因在于其稳定性好，施工速度快，适用范围广等特点。

混凝土具有抗压强度高、耐久性好等特点，适合用于较大规模深基坑的支护。

岩土支护具有强度高、适应性强等特点，适用于复杂地质条件下的基坑支护。

3. 监测与验收
在深基坑支护施工过程中，需要进行支护结构的监测与验收。

监测工作主要包括支撑结构的变形监测、土体应力的监测等。

验收工作主要包括支撑结构的质量验收、支护材料的优质验收等。

综上所述，深基坑支护施工方案需要综合考虑支护体系的构建、支护材料的选择、监测与验收等方面，以确保基坑支护工程的安全与稳定。

在实际施工中，需要根据具体情况做出灵活调整，提高工程的质量和效率。

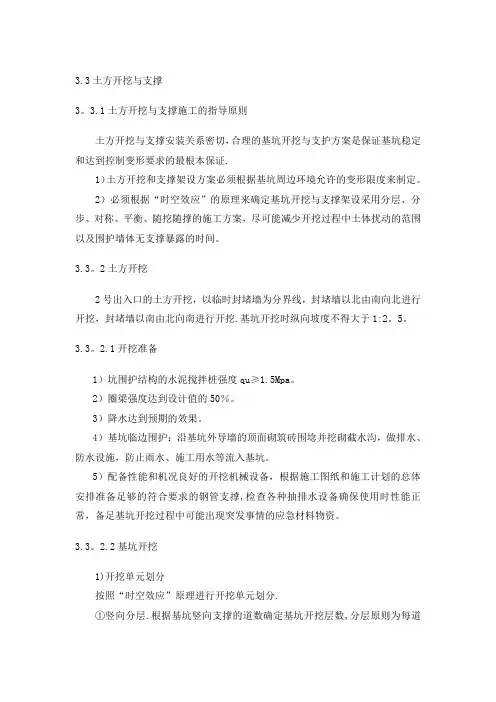

深基坑土方开挖及钢支撑施工专项方案

深基坑土方开挖及钢支撑施工专项方案

3.3土方开挖与支撑3。

3.1土方开挖与支撑施工的指导原则土方开挖与支撑安装关系密切，合理的基坑开挖与支护方案是保证基坑稳定和达到控制变形要求的最根本保证.1）土方开挖和支撑架设方案必须根据基坑周边环境允许的变形限度来制定。

2）必须根据“时空效应”的原理来确定基坑开挖与支撑架设采用分层、分步、对称、平衡、随挖随撑的施工方案，尽可能减少开挖过程中土体扰动的范围以及围护墙体无支撑暴露的时间。

3.3。

2土方开挖2号出入口的土方开挖，以临时封堵墙为分界线，封堵墙以北由南向北进行开挖，封堵墙以南由北向南进行开挖.基坑开挖时纵向坡度不得大于1:2。

5。

3.3。

2.1开挖准备1）坑围护结构的水泥搅拌桩强度qu≥1.5Mpa。

2）圈梁强度达到设计值的50％。

3）降水达到预期的效果。

4）基坑临边围护：沿基坑外导墙的顶面砌筑砖围埝并挖砌截水沟，做排水、防水设施，防止雨水、施工用水等流入基坑。

5）配备性能和机况良好的开挖机械设备，根据施工图纸和施工计划的总体安排准备足够的符合要求的钢管支撑,检查各种抽排水设备确保使用时性能正常，备足基坑开挖过程中可能出现突发事情的应急材料物资。

3.3。

2.2基坑开挖1)开挖单元划分按照“时空效应”原理进行开挖单元划分.①竖向分层.根据基坑竖向支撑的道数确定基坑开挖层数,分层原则为每道支撑底标高下20cm。

各层土体开挖高度分别为：第一层0.8 m,第二层3.3 m,第三层2。

4 m。

②纵向每单元开挖长度。

根据投入开挖设备的生产能力、开挖条件以及基坑的开挖宽度和每层开挖的高度确定每单元的开挖长度.各土层每单元小段开挖长度为两根钢支撑的范围.2）开挖方法分层挖土时,逐层挖至设计标高，随后及时进行支撑作业。

每单元小段开挖时间控制在16h内，钢管支撑在8h内安装完成并施加预应力。

①第一层土体开挖采用反铲挖机直接挖土方,挖至第一道支撑底下0.2m处,架设支撑，挖出的土方直接装车运至弃土场。

第一层土每小段开挖两根支撑位置长度，开挖及支撑架设并对支撑施加预应轴力完成时间控制在24小时以内。

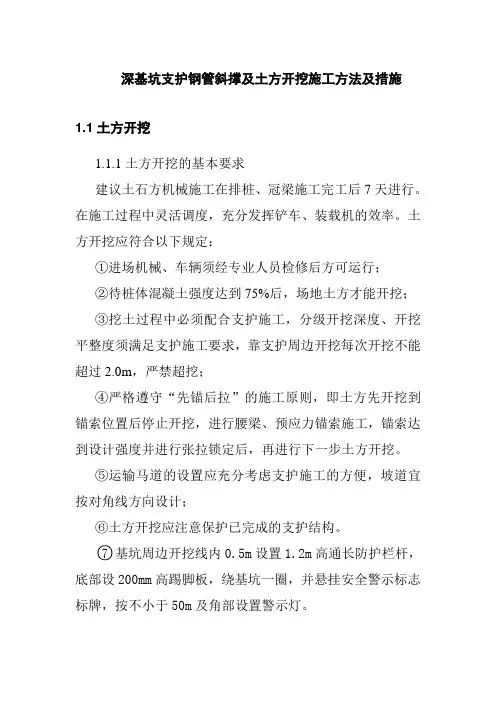

深基坑支护钢管斜撑及土方开挖施工方法及措施
