中考复习显微镜的使用PPT课件

  • 格式：ppt
  • 大小：6.14 MB
  • 文档页数：46

下载文档原格式

  / 46

合集下载

显微镜正确使用方法PPT课件

显微镜正确使用方法PPT课件
•6
•5
• 二、观察前的准备工作 • 使用显微镜的人员首先坐好，然后将显微镜镜
臂朝向自己放到面前，调整镜臂至合适的角度。 接下来调节光源。 • 如果实验环境的光线充足，可调整平面镜将自 然光反射到通光孔内，同时眼睛观察目镜内的 像，合适的调整可使视野由暗变亮，调整至亮 度适合观察玻片即可，此后至实验结束前不要 再移动显微镜，以免光线角度变化影响观察。 • 如果实验环境光线不足，则可给电光源安装电 池，打开开关，得到足够观察的亮度。
显微镜的结构及使用方法
•1
学习目标
1、认识显微镜的基本构造和作用。 2、尝试使用显微镜观察玻片。
•2
பைடு நூலகம்
认识显微镜
•3
粗准焦螺旋 细准焦螺旋
镜臂 通光孔 压片夹
镜柱
目镜
镜筒
转换器 物镜 载物台 遮光器 反光镜 镜座
•4
一、显微镜的取用 显微镜是较为精密的光学仪器，
应当谨慎使用。 取用显微镜时应当一手紧 握住镜臂，拿起显微镜，然后另一只手托 住镜座，将其放在合适的实验台上，谨防 失手跌落。

九年级科学显微镜复习PPT教学课件

九年级科学显微镜复习PPT教学课件
显微镜的使用
1、显微镜的结构 2、显微镜的使用
1、指出右图显微 镜中各结构名称
8
9
8、镜筒
9、镜 臂 10
10、通光孔 11
11、压片夹 12 12、载物台
13、镜 柱 13
14、镜 座
返回
14
1 1、目镜 2 2、粗准焦螺旋 3 3、细准焦螺 旋
4、物镜转换器
4
5、物镜
5
6、遮光器
6 7、反光镜
物
细
细胞质：许多生命活动在这里进行
胞
细胞膜：保护细胞并控制细胞与
外界之间的物质交换
真
植
菌
物
细 细胞壁：保护和支持细胞的作用
胞 液泡 ：内有液体,叫细胞液
叶绿体：内含叶绿素，是进
行光合作用的场所
细胞分裂及分化的意义.
分裂 母细胞
生长和分化
1.如何区别生物与非生物
2.如何区别动物体与植物体
3.对生物的分类 （1）.对动物的分类 （2）.对植物的分类
原因
对策
4.在显微镜下观察“F”，实际看到的像应该
为_______,若在显微镜下观察到黑藻叶细胞中 细胞质的流动方向是逆时针方向，则其实际流 动方向应是__________。
5. 甲、乙、丙、丁、戊是有关显微镜的几个操作
步骤，如图所示是在显微镜下观察到的番茄果肉细
胞，要将图A转换为图B，所列的操作顺序中，正
（一）.脊椎动物的分类方法
无脊椎动物
有 动无 物脊
椎 骨
体外被毛、胎生、哺乳、 体温恒定
哺乳类 （4400种）
脊 椎 动
体 外 不 被
物毛
卵 生
体表被羽体温恒定

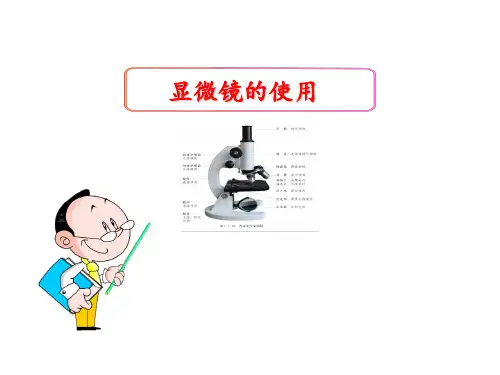

显微镜的使用ppt课件

显微镜的使用ppt课件

3.显微镜的使用
目镜放大倍数的选择 视度的调节 瞳距的调节
焦距的调节：粗调（眼高调节）、 微调
4.手术显微镜的维护和保养
显微外科手术器械
显微器械的要求
1）尖、细而稳定 2）轻便、易操作 3）不反光、去磁性
常用的显微器械
1）显微组织镊子： 2）显微剪刀 3）显微持针器 4）显微血管夹 5）显微血管钳 6）冲洗针头
组成： 光学系统、照明系统、支架系统
手术显微镜按其光学系统分为：
单人双目式 双人双目式 三人双目式
并配有连接示教镜筒、照相机、录 像机的分光镜筒
照明系统:
内光源 外光源 内外混合光源
支架及控制系统
显微镜按支架方式可分为： 台式、壁式、携带式、立式、悬吊式 立式应用最普及，由底座、立柱、横 臂及镜体组成。 支架系统的调节有手摇、液压、电动、 手轮旋转和混合升降等方式。
显微外科缝合针线
缝线的材料为尼龙线，以11-0 位例，针的直径为70um,线的 直径为13um.
实验动物的麻醉方法
挥发性麻醉剂 非挥发性麻醉剂
非挥发性麻醉剂
最常用的为巴比妥类的衍生物 戊巴比妥纳：以大白鼠为例， 药液浓度1%，药液用量 0.5ml/100g。
显微镜的使用
1.手术放大镜 2.手术显微镜 3.手术显微镜的使用
1.手术放大镜
镜筒式放大野直径2070mm,工作距离200-500mm。
优点：使用和携带方便，有一 定的放大倍数（2-6倍）
缺点：有一定重量，且依靠移 动头部调节焦距，放大倍率小， 视野小。
2.手术显微镜

显微镜的使用ppt课件

显微镜的使用ppt课件
细胞数除以扩大倍数的平方
从20倍放大到40倍
16个细胞
4个细胞
从20倍到80倍呢？ 1个细胞
题型五：判断污点位置
污物可能存在的位置：物镜、目镜或装片上。
移动装片
污物移动
在装片上
污物不动
转动目镜
污物移动 污物不动 在目镜上 在物镜上
1.有一台显微镜，它有两个目镜和两个物镜，目镜的放 大倍数分别为5×和15×，物镜的放大倍数分别为 10×和40×。请问，这台显微镜的最大放大倍数是
3. 观察同一材料的同一部位时，高倍物镜与低倍物镜
相比，其（ C ）
A、物像小、视野亮，看到的细胞数目多 B、物像小、视野暗，看到的细胞数目少 C、物像大、视野暗，看到的细胞数目少 D、物像大、视野亮，看到的细胞数目多
4.当显微镜物镜由低倍换成高倍后，视野亮度比原来＿
＿暗＿，此时可采用的方法一是换成＿凹＿面＿反光镜，二 是将__光__圈_调大。
在低倍镜下找到物像
移动装片，将物像移至视野中央
转动转换器，换成高倍镜
调反光镜或光圈，使视野亮度适宜。 调细准焦螺旋，使物像清晰
题型二：如何将物象移至视野中央
往右上方移动 移动原则：往哪偏就往哪移动
低倍显微镜下和高倍显微镜下比较
10x10
10x40
4.高倍镜和低倍镜的比较
物像大 看到的细 视野 视野 物镜与载玻 小 胞数目 范围 亮度 片距离
（4）低倍镜下观察 （5）转动转换器换用高倍镜观察
高倍显微镜操作“四步曲”：
低倍镜
视野中央
转换器
答案：低倍镜 视野中央 转换器 细准焦螺旋 反光镜或光圈
细准焦螺旋 反光镜
注意：换用高倍镜后只能转动细准焦螺旋，不能动粗准焦螺旋

《显微镜的使用》课件

《显微镜的使用》课件

材料科学研究
电子显微技术
通过电子显微镜技术，可以观察微小 物体和结构，广泛应用于集成电路、 电子元器件等领域的质量检测和控制 。
显微镜在材料科学研究中用于观察材 料的微观结构和性能，为新材料的研 发和应用提供支持。
04
显微镜的维护与保养
清洁与保养
01
02
03
镜头清洁
使用专用的镜头纸或镜头 布擦拭镜头，避免使用粗 糙的布或纸巾，以免划伤 镜头。
使用前应先了解显微镜 的性能和操作方法，避 免损坏仪器。
避免在潮湿、高温、高 尘等环境下使用显微镜 。
观察时不要用力压迫目 镜和物镜，以免损坏镜 头。
使用后应关闭电源，盖 上防尘罩，保持仪器清 洁。
03
显微镜的应用
生物学研究
细胞结构观察
显微镜是生物学研究中必不可 少的工具，用于观察细胞形态 、结构以及细胞分裂、繁殖等 活动，有助于深入了解生物体 的生理和病理变化。
机械部分润滑
定期使用润滑油对显微镜 的机械部分进行润滑，确 保转动和移动部件的顺畅 。
防尘与防潮
保持显微镜存放环境的清 洁和干燥，避免灰尘和潮 湿对显微镜造成损害。
常见故障排除
图像模糊
检查镜头是否清洁，调整焦距或 更换镜头。
灯光不亮
检查电源和灯泡是否正常，如灯泡 损坏需更换。
移动不顺畅
对移动部分加润滑油，如有必要可 拆开进行清洁。
分析和识别。
虚拟现实与增强现实技术
03
结合虚拟现实和增强现实技术，提供更沉浸式的观察体验。
人工智能在显微镜领域的应用
自动识别与分类
利用人工智能算法对显微镜图像进行自动识别、分类和标记。
图像优化与处理

《显微镜的使用》PPT课件

《显微镜的使用》PPT课件

注意：
任何情况下都 不允许用一只 手提起显微镜 ，防止目镜、 反光镜滑落。
显微镜的使用
2．把显微镜放在实验台上， 略偏左（显微镜放在距实验 台边缘7厘米左右）。让镜 筒向前,镜臂向自己，然后 安放好目镜和物镜。
①
⑦
⑧ ⒓
⑥
⑨ ②
⒒ ⑤
⑩
⒔ቤተ መጻሕፍቲ ባይዱ④ ③
⒕
粗准焦螺旋:快速升降 镜筒 细准焦螺旋:缓慢升降 镜筒，使物像更清晰 镜臂:连接 通光孔:光线通过
倒立的物像：上下左右相反
如下图经显微镜放大后得到：
放大
旋转
将原物体旋转180°即可。
目镜内看到的是： 倒像
b
上左 下右 颠相 倒反
1.显微镜的成像有何特点？
2.试着上下左右移动装片，观察物 像的移动
试一试：上下左右移动玻片标本
b
图像的移动方向和玻片 相反 。 的移动方向_______
试一试：上下左右移动玻片标本
1.显微镜的成像有何特点？
2.试着上下左右移动装片，观察物 像的移动
1.显微镜成的像有何特点？放大、倒立
（1）放大倍数＝目镜x物镜 （2）显微镜放大的是长度或宽度，而不是面积。 （3）放大倍数变大 视野中细胞数目变少 有两种情况： 扩大4倍 10x10 10x40 8 2 细胞单行排列
除以扩大的倍数（4） 4 64 细胞均匀分布 除以扩大的倍数的平方（42）
反光镜反射的光线依次经过的结构部位有： 反光镜、光圈、通光孔、物镜、镜筒、目镜
外界光线强时，使用较小光圈和平面镜； 外界光线弱时，使用较大光圈和凹面镜。
在使用显微镜时，未出现明亮的视野的原因？
环境光线太暗、反光镜没有朝向光源、 小光圈、平面镜

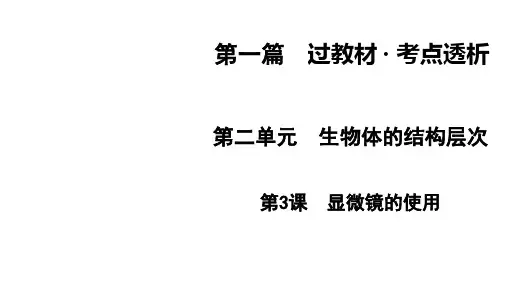

中考生物一轮复习课件：第3课显微镜的使用

中考生物一轮复习课件：第3课显微镜的使用
第* 页
解析：显微镜视野内光线强时，用小光圈、平面镜调节，光线弱 时，用大光圈、凹面镜调节，A正确；降落镜筒时，眼睛要从侧面看着 物镜，以免物镜压碎玻片标本，B正确；细准焦螺旋可以小幅度地升降 镜筒，物像不清楚时，应调节细准焦螺旋使物像变得更加清楚，C正 确；标本移动的方向与物像移动的方向相反，物像位于右下方，向右下 方移动玻片标本，物像才会向左上方移动到视野的中央，D错误。
第* 页
14．(湖北武汉)以下是制作并视察洋葱鳞片叶内表皮细胞临时装 片的图示。请分析回答问题：
第* 页
切洋葱鳞片叶时，有刺激性的液体喷出，这些液体主要来自细胞结
构中的______液_。泡
图1制作临时装片正确操作顺序是____③__④__②__①_(填序号)。
要将图2的甲换成乙，应转动______转__换_，器换用_______高物倍镜视察。
第* 页
视察：把要视察的玻片标本放在载物台上，用压片夹压住，玻片标 本要正对通光孔中心。转动粗准焦螺旋，使镜筒慢慢降落到接近玻片标 本为止(眼睛一定要从侧面看着物镜，防止物镜接触到玻片标本)。一只 眼看目镜内，反向转动粗准焦螺旋，使镜筒慢慢上升直至看清物像为 止，再略微转动细准焦螺旋，使物像更清楚。
答案：0.9%的生理盐水 碘液(或稀碘液) ①③② ③ 右下方 (6)清水 (7)细胞壁和液泡 （8）大 凹面
第* 页
迎考特训
一、选择题
1．(四川广元)小莉同学想把显微镜视野中的一个气泡从视野右下
方移出去，应将玻片向哪个方向移动
(B)
A．右上方
B．左上方C．右下方Fra bibliotekD．左下方
第* 页
2．(江苏盐城)实验课上，小明在低倍镜下看清洋葱表皮细胞结构

中考生物实验考试操作课件(显微镜)

中考生物实验考试操作课件(显微镜)
注意：此时眼
睛一定Байду номын сангаас看着
物镜！
左眼向目镜内 看，同时逆时针方 向转动粗焦螺旋， 使镜筒慢慢上升直 到看清物像为止。 再略微转动细准焦 螺旋，使看到的物
像更加清楚
1.步骤：擦→滴→ 取→展→盖→染→ 吸
1.擦：用干净的纱布将盖玻片和 载玻片擦拭干净（不擦-1）
-1）
-1
-1
产生气泡
-1
粗准焦螺旋 细准焦螺旋
镜臂
通光孔 压片夹 镜柱 镜座
目镜 镜筒
转换器 物镜 载物台
遮光器 反光镜
显微镜的使用方法和正确的操作步骤
一、取镜和安置
右手握住镜臂，左手托 住镜座
把显微镜放在实验台距边缘7 厘米左右处，略偏左，安装 好目镜
对光：“四转”
• 一转：转动粗准焦螺旋使 镜筒上升
二转：转动转换器
转动转换器，使 低倍物镜对准通 光孔（注意不要 用手扳物镜！）
左眼凝视目镜，右眼 睁开，同时用两手转 动反光镜，使光线通 过通光孔反射到镜筒 内。直到整个视野呈 白亮为止
三、视察
把所要视察的 玻片标本放在 载物台上，用 压片夹压住， 标本要正对通 光孔
转动粗准焦螺旋， 顺时针旋转，使镜筒慢 慢降落，直到物镜接近 玻片标本为止

2019年全国中考生物 复习：显微镜的使用课件 (共36张PPT)

2019年全国中考生物 复习：显微镜的使用课件 (共36张PPT)

显微镜的放大倍数决定物镜和玻片的距离
显微镜的放大倍数 越大 越小
物镜与玻片之间的距离 越近 越远
3、与调节视野亮度有关的结构：
【规律】 光线强时，用平面镜、小光圈；光线弱时，用凹面镜、大 光圈。
二、显微镜成像的原理 1、显微镜成的是倒像，像的上下、左右和实物都相反
【规律：】 显微镜所成的像是放大、倒立的物像，与玻片上的图像相比， 呈180°旋转，即将试卷旋转180°，倒过来看到的图像与显 微镜下看到的图像是一致的。
（5）
1、当显微镜的物镜是10x时，在视野直径边界内看到一行相 连的8个细胞。若目镜不变，物镜换成40x时，则在视野中可 看到这行细胞中的（ A ） A、2个 B、4个 C、16个 D、24个 2、显微镜的目镜为10×，物镜为10×，视野中被相连的64 个分生组织细胞所充满，物镜换成40×后，在视野中可看检 测到的分生细胞数为（ B ） A、2个 B、4个 C、8个 D、16个
显微镜的使用
一、显微镜的构造 1、目镜、物镜放大倍数与镜头长短的关系
【规律】 镜头越长，放大倍数越小；
【规律】 镜头越长，放大倍数越大；
2、物、目镜组合与视野物象大小、数目、亮度、视野范围及 物镜与玻片之间距离的关系
【规律】 由低倍镜换成高倍镜时，视野中的五变变：视野变暗、范 围变小、细胞数目变少、细胞图像变大、物镜与玻片之间 的距离变小。
7、（2008•东营）用显微镜的一个目镜分别与4个不同倍数 的物镜组合观察临时装片，形成清晰物像时，每一物镜与载 玻片的距离如下图所示．用哪一物镜在一个视野中看到的细 胞数目最多？（ D ）
（2）
1、如果在载玻片上写一个字母“b”，那么在视野中看到的
是（ D ）
A、b B、d C、p D、q
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.转动转换器，将低倍镜换成高倍镜 3.低倍换高倍镜之后：
调节反光镜和光圈，使光照明亮，再 微微调节细准焦螺旋，直到物像清晰
使用导航
1.在高倍镜下调节焦距时，切勿使用粗 准焦螺旋，以免压坏标本，损坏物镜
2.观察物像时两眼均睁开，左眼看目镜， 右眼看画图 3.镜头切换一定要使用转换器，不能用 手转动两物镜以免使光轴发生弯曲 4.使用新鲜材料做临时装片，必须在 载玻片上加盖盖玻片，防止污染镜头 5、比较两图：
使用导航
步 骤：
安放 对光 放片
调焦 观察
注意三个先后：
使用导航
1.先低倍、后高倍 2.先粗调、后细调 3.先下降、后上升
1.取用和安放
使用导航 从镜箱取出显微镜
安放目镜和物镜
2.对 光
使用导航 转动转换器
调节反光镜
3.低倍镜观察
使用导航 放置玻片标本 侧视物镜降至距标本约0.5厘米
高倍物镜 • 放大倍数与物
镜长度成正比
使用导航
载物台
• 显微镜的机械 部分
• 作用：安放玻 片标本
压片夹
• 显微镜的机械 部分
• 作用：固定玻 片标本,免得玻 片滑动
通光孔
使用导航
• 显微镜的机械 部分
• 作用：使光线 通过
镜筒
• 显微镜机械部分
• 作用：安放镜头
• 把目镜和物镜聚 合起来
镜臂
• 显微镜的机械 部分
• 作用:握镜作用
使用导航
转换器
• 显微镜的机械 部分
• 作用：安放和 转换物镜镜头
镜座
• 显微镜的机械 部分
• 作用：稳定显 微镜
使用导航
镜柱
• 显微镜的机械 部分
• 作用:支持作用
使用导航
粗准焦螺旋
• 显微镜的机械 部分
• 作用：升降镜 筒调节焦距， 升降幅度较大
• 逆时针旋转上 升镜筒；顺时 针旋转下降镜 筒
高倍镜下，细胞 数目少，细胞体 积大，视野 暗 。
使用导航
一.取用和安放 二.对光 三.低倍镜找图像并观察 四.高倍镜观察 五.显微镜复原：
擦镜纸擦镜头，纱布擦镜身和载物 台，以防污染发霉和腐蚀。取下目 镜，放回镜盒，盖上镜盖。转动转 换器，使两物镜成外八字形，并将 镜筒下降，将反光镜竖直，然后将 显微镜和镜盒放入镜箱
视野中出现物像，再用细准焦螺旋调节
使用导航
一.取用和安放 二.对光 三.低倍镜找图像观察 四.高倍镜观察:
1.低倍换高倍镜之前： 在低倍镜下把要进一步放 大的部位移到视野正中央
2.转动转换器，将低倍镜换成高倍镜
使用导航
一.取用和安放 二.对光 三.低倍镜找图像观察 四.高倍镜观察:
1.低倍换高倍镜之前： 在低倍镜下把要进一步放 大的部位移到视野正中央
使用导航
(第三课时)
使用导航
显微镜的自我介绍
1590年荷兰眼镜制造 商人用两块透镜制造 出了第一个我。1670 年，荷兰人列文胡克 发明了用作科学实验 的显微镜，它以反光 镜反射光源，通过玻 璃透镜来观察物体。 此后，出现了复式显 微镜。今天我们所见 到并使用着的光学显 微镜比起那个时代， 已经大有改进了。
显微镜
实验桌
插入目镜，在转换器上安装不同
倍数的物镜 注意：揩拭镜头用专用擦镜纸，人 若倾斜观察，角度不大于45o，
以免重心不稳,临时装片不能倾
斜,防止水溢出.
使用导航
一、提取和安放 二、对光：
低倍物镜
1.转动转换器.选择低倍镜对准通光孔
2.转动集光器.选择大光圈正对通光孔
3.转动反光镜.选择面镜(一般选凹面镜) 4.转动粗准焦螺旋器.使低倍镜前端 通光孔
使用导航
一.提取和安放 二.对光 三.低倍镜找图像并观察：
1.放置玻片：使待检查部分位于通光 孔中心，用压片夹压住
2.下降镜筒：两眼从侧面注视，转动粗 准焦螺旋将物镜降至距标 本约0.5厘米时停止(切忌 眼看目镜，下降镜筒)
3.上升镜筒 用左眼朝目镜里观察，同时 寻找物象： 转动粗准焦螺旋，缓慢上升镜筒，直到
使用导航
细准焦螺旋
• 显微镜的机械部 分
• 作用：升降镜筒 调节焦距，升降 幅度较小，微调 用
• 逆时针旋转上升 镜筒；顺时针旋 转下降镜筒
• 调节清晰度
使用导航
反光镜
• 显微镜的照明 部分
• 作用：反射光 线ቤተ መጻሕፍቲ ባይዱ
• 有平面镜、凹 面镜两种
• 凹面镜具有聚 光作用
使用导航
集(遮)光器 (有光圈)
• 显微镜的照明 部分
提握镜身
放大倍数
光线通过 放玻片标本
支持镜身 使用导航
调节光线强弱 固定玻片标本
使光线射入物镜 稳定镜身
显 微 镜 的 放 大 原 理
显微镜成像特点：倒立、放大的虚像 使用导航 微型钟表在显微镜下，指针按 顺 时针旋转
一.提取和安放：
1.提取：左托右握 轻拿轻放
2.放置：平稳地放在水平桌面上，
略偏左，使镜臂向后，镜筒向前， 距桌边4—6厘米处 3.安镜：取下镜盖，在镜筒上方
显微镜的发展
胡克所用显微镜 光学显微镜
使用导航
电子显微镜
使用导航
实验室中的显微镜
使用导航
目镜
• 显微镜的光学 部分(凸透镜)
• 作用:放大物象
• 镜头上标有放 大倍数
• 放大倍数与目 镜长度成反比
使用导航
物镜
• 显微镜的光学 部分(凸透镜)
• 作用:放大物象 • 镜头上标有放
大倍数 • 有低倍物镜、
载 物 台
距载物台约1-2厘米的距离
集光器
反光镜
使用导航
一、提取和安放 二、对光：
1.转动转换器，选择低倍镜对准通光孔
2.转动集光器，选择大光圈正对通光孔
3.转动反光镜，选择面镜(一般选凹面镜) 4.转动粗准焦螺旋器，使低倍镜前端 距载物台约1-2厘米的距离
5.左眼看目镜，同时双手将反 光镜有目的转向光源并调节， 直至从目镜里看到一个白色明
亮的圆形视野
使用导航
光圈 反光镜
一.提取和安放 二.对光 三.低倍镜找图像并观察：
1.放置玻片：使待检查部分位于通光孔 正中心，用压片夹压住
使用导航
一.提取和安放 二.对光 三.低倍镜找图像并观察：
1.放置玻片：使待检查部分位于通光 孔中心，用压片夹压住
2.下降镜筒：两眼从侧面注视，转动粗 准焦螺旋将物镜降至距标 本约0.5厘米时停止(切忌 眼看目镜，下降镜筒)
• 作用：调节通 光量
• 光圈改变光通 量,光圈越大, 视野越亮
放大倍数=目镜的放大倍数×物镜的放大倍数
是指边长的放大倍数
目镜和物镜
(最重要)
粗准焦螺旋
细准焦螺旋
压片夹
载物台 遮光器 反光镜
物镜转换器 镜臂 倾斜关节
镜座
使用导航
放大倍数
调节焦距
连接目镜和物镜
光学显微镜各结构的功能
调节焦距
调换物镜
