塑壳式断路器介绍塑壳式断路器的外壳通常采用塑料材料制成,具有良好的绝缘性能和耐腐蚀性能,能够有效地防止电弧的扩散。
在外壳上还会安装显示窗口和动作指示,用于显示断路器的运行状态和故障信息,方便运维人员进行检查和维护。
此外,塑壳式断路器还具有紧急断电开关,当发生电力事故时,可以迅速切断电路,保证人身安全。
塑壳式断路器的断路器本体是决定其断电能力和运行特性的关键部件。
一般来说,其断电能力和额定电流相关,常见的额定电流有10A、16A、32A等,依据实际需要进行选择和安装。
断路器本体内部通常包含电弧消耗器、双触点结构和电路保护装置等。
电弧消耗器用于有效地限制和消除电弧,并防止电器设备受到过大的电流冲击。
双触点结构能够确保断路器的稳定接触和可靠断开。
电路保护装置则具有过载保护、短路保护以及漏电保护等功能,一旦电流异常,会迅速切断电路以达到保护的目的。
塑壳式断路器的电动机构主要用于控制断路器的开关动作。
它采用电磁力原理,通过控制电磁铁的吸合和松开,来控制断路器的闭合和断开。
电动机构的操作可以通过手动或自动方式进行,手动操作适用于紧急情况下或无电源供应的环境,而自动操作一般通过电子设备或传感器进行,可以实现自动检测和断路器的控制。
电动机构还可以配备过载保护和短路保护装置,以提高断路器的安全性和可靠性。
触发装置是塑壳式断路器的另一个重要组成部分,它用于控制断路器的动作和切断电流。
触发装置通常由电流传感器、电流变送器和断路器控制单元等多个组件组成。
电流传感器用于检测电路中的电流情况,将电流信号转换为电压信号。
电流变送器则将电压信号转换为控制信号,并通过断路器控制单元发送给断路器,以实现断路器的开关动作。
触发装置具有高灵敏度、精确度和可靠性的特点,能够快速检测到异常情况并及时触发断路器的动作。
塑壳式断路器的工作原理是利用电磁原理和触发装置的功能,当电路中发生过载或短路时,触发装置能够检测到异常的电流,然后通过断路器控制单元发送命令,驱动电动机构使断路器迅速切断电流。
塑壳断路器常用参数一、额定电流(In)额定电流是指在规定的环境温度下,断路器能够长期通过而不超过其允许的额定电流。
选择合适的额定电流对于设备的正常运行和保护十分重要。
二、额定电压(Un)额定电压是指在断路器正常工作状态下,可以长期施加在断路器上的最高电压。
选择合适的额定电压可以确保断路器在正常工作电压下运行,避免过电压对设备造成损坏。
三、短路分断能力(Ics/Icu)短路分断能力是指断路器在规定条件下能够分断的短路电流值。
选择合适的短路分断能力可以确保断路器在发生短路时能够快速切断电路,保护设备和人身安全。
四、极数极数是指断路器的极数,即断路器能够控制的电路数量。
常见的有单极、两极和三极等类型。
根据需要选择合适的极数可以满足不同的电路控制需求。
五、额定短路接通能力(Icm)额定短路接通能力是指在规定条件下,断路器能够安全接通的短路电流值。
选择合适的额定短路接通能力可以确保断路器在接通大电流时不会过热或损坏。
六、操作方式操作方式是指断路器的操作方式,包括手动操作和电动操作两种。
手动操作适用于较小电流和较少操作的场合,电动操作适用于较大电流和自动化控制的场合。
根据需要选择合适的操作方式可以满足不同的控制需求。
七、短路保护短路保护是指断路器具有在发生短路时的保护功能,可以在短时间内切断电路,防止设备损坏和火灾事故的发生。
八、过载保护过载保护是指当电路中的电流超过设备的额定值时,断路器能够自动切断电路,以保护设备不受过载电流的损害。
这种保护功能可以延长设备的使用寿命,避免因过载而引起的设备故障和火灾事故。
九、隔离功能隔离功能是指断路器在断开状态下能够完全隔离开电源和负载,确保维修和检查时的安全。
同时,在断路器发生故障时,隔离功能也可以防止故障扩大,保护其他设备和电路的安全。
以上是塑壳断路器的常用参数,根据实际需求选择合适的参数可以确保设备的正常运行和安全使用。
同时,也需要注意断路器的使用环境和条件,避免因不适当的使用条件而影响断路器的性能和寿命。

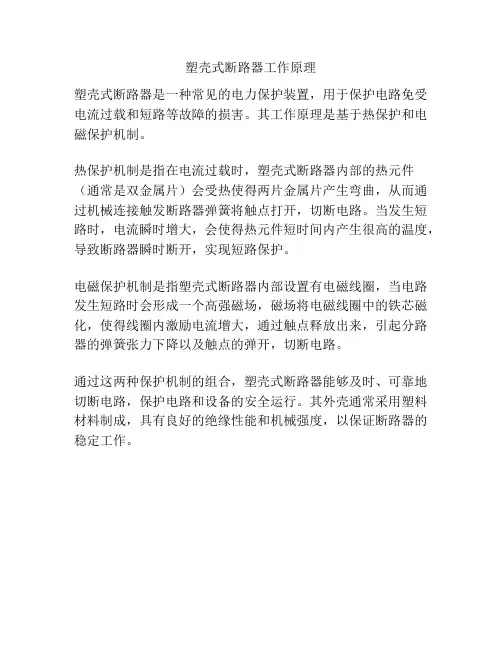

塑壳式断路器工作原理
塑壳式断路器是一种常见的电力保护装置,用于保护电路免受电流过载和短路等故障的损害。
其工作原理是基于热保护和电磁保护机制。
热保护机制是指在电流过载时,塑壳式断路器内部的热元件(通常是双金属片)会受热使得两片金属片产生弯曲,从而通过机械连接触发断路器弹簧将触点打开,切断电路。
当发生短路时,电流瞬时增大,会使得热元件短时间内产生很高的温度,导致断路器瞬时断开,实现短路保护。
电磁保护机制是指塑壳式断路器内部设置有电磁线圈,当电路发生短路时会形成一个高强磁场,磁场将电磁线圈中的铁芯磁化,使得线圈内激励电流增大,通过触点释放出来,引起分路器的弹簧张力下降以及触点的弹开,切断电路。
通过这两种保护机制的组合,塑壳式断路器能够及时、可靠地切断电路,保护电路和设备的安全运行。
其外壳通常采用塑料材料制成,具有良好的绝缘性能和机械强度,以保证断路器的稳定工作。

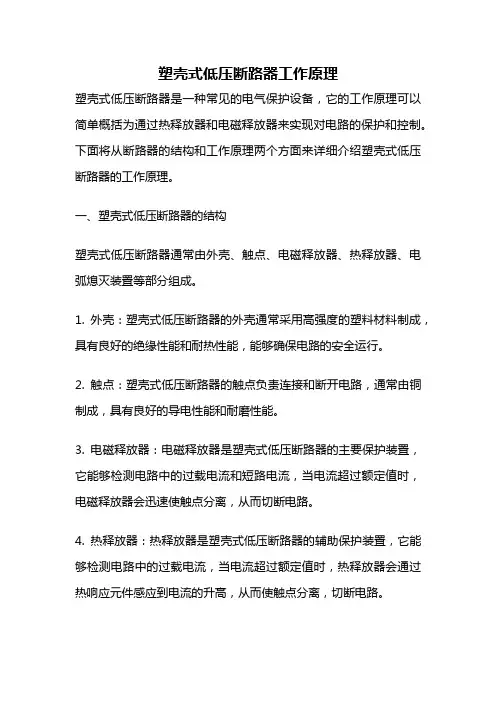

塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电气保护设备,它的工作原理可以简单概括为通过热释放器和电磁释放器来实现对电路的保护和控制。
下面将从断路器的结构和工作原理两个方面来详细介绍塑壳式低压断路器的工作原理。
一、塑壳式低压断路器的结构塑壳式低压断路器通常由外壳、触点、电磁释放器、热释放器、电弧熄灭装置等部分组成。
1. 外壳:塑壳式低压断路器的外壳通常采用高强度的塑料材料制成,具有良好的绝缘性能和耐热性能,能够确保电路的安全运行。
2. 触点:塑壳式低压断路器的触点负责连接和断开电路,通常由铜制成,具有良好的导电性能和耐磨性能。
3. 电磁释放器:电磁释放器是塑壳式低压断路器的主要保护装置,它能够检测电路中的过载电流和短路电流,当电流超过额定值时,电磁释放器会迅速使触点分离,从而切断电路。
4. 热释放器:热释放器是塑壳式低压断路器的辅助保护装置,它能够检测电路中的过载电流,当电流超过额定值时,热释放器会通过热响应元件感应到电流的升高,从而使触点分离,切断电路。
5. 电弧熄灭装置:电弧熄灭装置是塑壳式低压断路器的重要组成部分,它能够在触点分离的同时,迅速将电弧熄灭,防止电弧对周围环境造成危害。
二、塑壳式低压断路器的工作原理塑壳式低压断路器的工作原理可以分为过载保护和短路保护两个方面。
1. 过载保护:当电路中的电流超过额定值时,热释放器会通过热响应元件感应到电流的升高,从而使触点分离,切断电路。
这样可以防止电路因过载电流而造成损坏或发生火灾等危险情况。
2. 短路保护:当电路发生短路时,电磁释放器会迅速使触点分离,切断电路。
短路是指电路中两个或多个导体之间发生直接的接触,导致电流瞬间增大。
通过及时切断电路,可以保护电器设备和电路不受损坏。
塑壳式低压断路器的工作原理是通过热释放器和电磁释放器的协同作用来实现对电路的保护和控制。
当电路中的电流超过额定值时,热释放器会感应到电流的升高,并使触点分离,切断电路。

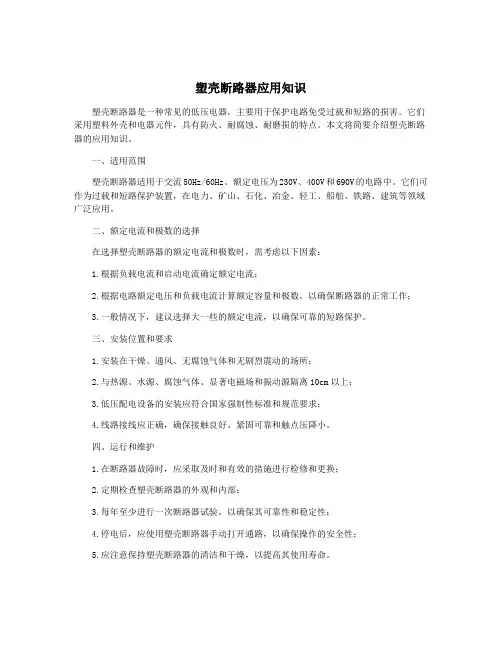

塑壳断路器应用知识
塑壳断路器是一种常见的低压电器,主要用于保护电路免受过载和短路的损害。
它们采用塑料外壳和电器元件,具有防火、耐腐蚀、耐磨损的特点。
本文将简要介绍塑壳断路器的应用知识。
一、适用范围
塑壳断路器适用于交流50Hz/60Hz、额定电压为230V、400V和690V的电路中。
它们可作为过载和短路保护装置,在电力、矿山、石化、冶金、轻工、船舶、铁路、建筑等领域广泛应用。
二、额定电流和极数的选择
在选择塑壳断路器的额定电流和极数时,需考虑以下因素:
1.根据负载电流和启动电流确定额定电流;
2.根据电路额定电压和负载电流计算额定容量和极数,以确保断路器的正常工作;
3.一般情况下,建议选择大一些的额定电流,以确保可靠的短路保护。
三、安装位置和要求
1.安装在干燥、通风、无腐蚀气体和无剧烈震动的场所;
2.与热源、水源、腐蚀气体、显著电磁场和振动源隔离10cm以上;
3.低压配电设备的安装应符合国家强制性标准和规范要求;
4.线路接线应正确,确保接触良好、紧固可靠和触点压降小。
四、运行和维护
1.在断路器故障时,应采取及时和有效的措施进行检修和更换;
2.定期检查塑壳断路器的外观和内部;
3.每年至少进行一次断路器试验,以确保其可靠性和稳定性;
4.停电后,应使用塑壳断路器手动打开通路,以确保操作的安全性;
5.应注意保持塑壳断路器的清洁和干燥,以提高其使用寿命。
总之,塑壳断路器是一种基础设备,常常用于保护各种电路,其正常运行对于电气系统的安全至关重要。
因此,在使用过程中应注意以上因素,以确保塑壳断路器的安全和稳定性。

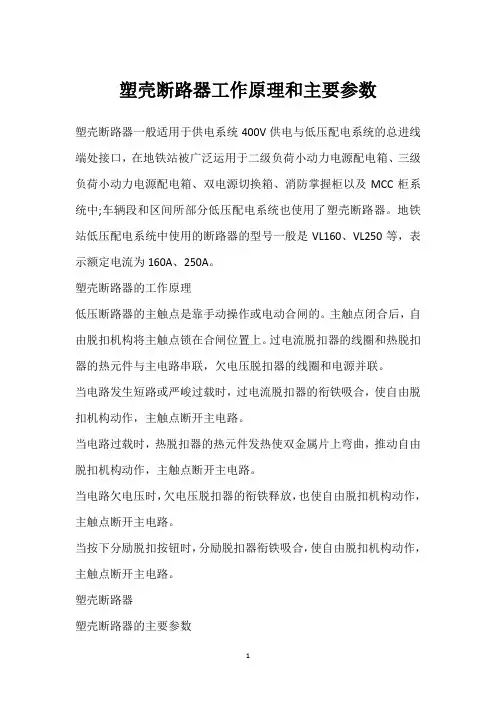

塑壳断路器工作原理和主要参数塑壳断路器一般适用于供电系统400V供电与低压配电系统的总进线端处接口,在地铁站被广泛运用于二级负荷小动力电源配电箱、三级负荷小动力电源配电箱、双电源切换箱、消防掌握柜以及MCC柜系统中;车辆段和区间所部分低压配电系统也使用了塑壳断路器。
地铁站低压配电系统中使用的断路器的型号一般是VL160、VL250等,表示额定电流为160A、250A。
塑壳断路器的工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。
当电路发生短路或严峻过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作,主触点断开主电路。
当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由脱扣机构动作,主触点断开主电路。
当按下分励脱扣按钮时,分励脱扣器衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
塑壳断路器塑壳断路器的主要参数1.额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压,是保证接触器触头长期正常工作的电压值。
2.额定电流接触器铭牌上的额定电流是指路器主触头的额定电流,是保证接触器触头长期正常工作的电流值。
3.脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值,当电路短路或负载严峻超载,负载电流大于脱扣电流时,断路器主触头分断。
4.过载爱护电流、时间曲线过载爱护电流、时间曲线,为反时限特性曲线,过载电流越大,热脱扣器动作的时间就越短。
5.欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压肯定要等于线路额定电压。
6.分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压肯定要等于掌握掌握电源电压。
7.额定极限短路分断力量Icu断路器的分断力量指标有两种:额定极限短路分断力量Icu和额定运行短路分断力量Ics。
塑料外壳式断路器介绍塑料外壳式断路器,也被称为塑壳断路器或塑包断路器,是一种电气保护装置,广泛用于低压配电系统中的电路保护。
相比传统的金属外壳式断路器,它具有更轻便、安装方便、耐腐蚀等特点,因此在现代的电气设备中得到了广泛的应用。
以下将介绍塑料外壳式断路器的特点、工作原理以及应用领域等方面的内容。
首先,塑料外壳式断路器的主要特点包括:1.轻便:塑料外壳式断路器采用高强度的塑料外壳,相比传统的金属外壳式断路器更加轻便。
2.安装方便:塑料外壳式断路器采用模块化设计,安装、拆卸方便快捷。
3.防护等级高:塑料外壳具有较高的防护等级,可有效防止灰尘、水汽等进入断路器内部。
4.耐腐蚀性强:塑料外壳具有良好的耐腐蚀性能,能够适应各种恶劣的工作环境。
5.可靠性高:塑料外壳式断路器采用先进的电子技术,具有良好的性能和可靠的断路保护功能。
其次,塑料外壳式断路器的工作原理是基于热电离效应和电磁吸合效应。
当电路发生短路或过载时,电流会迅速增大,断路器内部的热电离装置会感知到电流的异常,并通过热电离效应将电路切断。
同时,断路器内部的电磁机构也会感知到异常电流,并通过电磁吸合效应将电路切断。
这样,可以有效地保护电路和设备。
最后,塑料外壳式断路器广泛应用于低压配电系统中,主要有以下几个方面的应用:1.住宅和商业建筑中的配电系统,用于保护照明、电力插座等设备。
2.工业生产线中的配电系统,用于保护生产设备和其他设备。
3.农业生产中的配电系统,用于保护灌溉设备、养殖设备等。
4.交通运输设备中的配电系统,用于保护车载设备和供电系统。
总之,塑料外壳式断路器作为一种重要的电气保护装置,具有轻便、安装方便、耐腐蚀等特点,在各个领域得到了广泛应用。
随着科技的不断进步和人们对电气安全的重视,塑料外壳式断路器的性能和功能也将进一步提升,为人们的生活和工作带来更多的便利和保障。
塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上,再由外壳连接起来的电动机。
该断路器的熔断电流大、灭弧范围广;其操作机构简单,动作可靠,且可靠性高。
塑壳式断路器主要是用来保护低压电器设备,切断电路中的过载和短路电流的,从而保证电气设备以及线路中正常供电。
在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。
为了使灭弧室体积减小、体积缩小和节省空间,从而提高了断路器工作时的可靠性和灵活性。
它一般采用耐高压的热继电器作为灭弧机构。
由于其具有较大的操作电流和脱扣量,使其应用范围更为广泛。
•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。
手动式断路器常在低压侧设置手动操作机构,在电力系统中,断路器常为固定位置。
电真空式断路器在高压侧设置电真空机构,使其有较大的脱扣电流和脱扣时间可供选择。
根据断路器不同的工作状态,可分为:保护型断路器以及操作型断路器两大类结构。
保护型断路器由于其采用了耐高温材料,一般适用于120℃~150℃温度区间。
(200℃)内。
操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。
自动触发类型断路器多采用分合状态,手动/定时类型的主要结构形式为:分断头、整合头和脱扣头。
而手动/定时型断路器分合时无分弧机构和自保装置,但在动作时灭弧电流大、脱扣速度快,故适合于有较高可靠性要求的低压配电系统使用。
••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式,可分为手动分合式断路器、电电式断路器和机械式断路器。
按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。
这三种类型开关装置又可分成两大类:一类是手动分合型的开关装置;另一类是电电式的开关装置。
根据灭弧原理可分为:电弧灭弧室两种类型。
按灭弧室内介质可分为:空气(水)、惰性气体(二氧化碳)和水(水)5大类。
按灭弧室内介质又分为:空气、惰性气体、水、惰性气体(氨)4种;按灭弧室形式又可分为空气式、液氧式和真空式等4种;按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室(无触点)灭弧装置以及空气式、气液式等3种方式。
塑壳断路器脱扣原理摘要:1.塑壳断路器简介2.塑壳断路器的工作原理3.塑壳断路器的应用领域4.塑壳断路器的优缺点5.塑壳断路器的选购与使用注意事项正文:一、塑壳断路器简介塑壳断路器,又称装置式断路器,是一种将触头、灭弧室、脱扣器和操作机构等部件密封于塑料外壳中的断路器。
它的辅助触点、欠电压脱扣器以及分励脱扣器等多采用模块化设计。
由于结构紧凑,塑壳断路器基本无法检修。
它主要适用于支路保护,过电流脱扣器有热磁式和电子式两种。
二、塑壳断路器的工作原理塑壳断路器的工作原理主要包括以下几点:1.当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
2.当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作,主触点断开主电路。
3.当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由脱扣机构动作,主触点断开主电路。
4.当按下分励脱扣按钮时,分励脱扣器衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
三、塑壳断路器的应用领域塑壳断路器广泛应用于工业、建筑、电力等领域,主要用于支路保护,防止电路过载、短路等故障。
四、塑壳断路器的优缺点优点:1.结构紧凑,体积小,便于安装。
2.防护性能好,适用于各种环境。
3.功能多样,可根据需求选择不同类型的脱扣器。
缺点:1.基本无法检修,一旦损坏需更换整个设备。
2.价格相对较高。
五、塑壳断路器的选购与使用注意事项1.选购时应根据实际需求选择合适的断路器类型和规格。
2.使用前需确保塑壳断路器的工作条件符合电路要求。
3.注意定期检查和维护,确保其正常工作。
4.在使用过程中,遵循操作规程,避免误操作。
总之,塑壳断路器作为一种常见的保护设备,在电路系统中具有重要作用。
塑壳式断路器介绍塑壳式断路器,又称为塑壳断路器,是一种常见的电气设备保护装置。
它主要用于保护电源系统免遭过载和短路的损害,同时也可用于对电路进行隔离和切换操作。
塑壳式断路器具有结构简单、安装方便、使用可靠等特点,广泛应用于工业、商业和民用领域。
塑壳式断路器的外壳通常采用绝缘塑料材料制成,以实现对电气设备的保护和隔离。
外壳能够有效防止外部环境因素对断路器的影响,如湿气、尘土、化学物质等。
该外壳使得断路器能够长期在恶劣环境下运行,提高了设备的可靠性和耐久性。
塑壳式断路器的主要构造包括外壳、操作机构、弧室和电气连接。
外壳为塑料制成,内设有操作机构,可以通过手动或自动方式进行操作。
操作机构是控制断路器的开合动作的核心部分,一般由弹簧机构、触发机构和位移机构组成。
弧室是用来吸收电弧能量并保持弧长度的稳定,从而防止电弧蔓延和对设备产生不良影响。
电气连接则用于连接断路器与外部电路,通常使用导电材料制成,以保证电流的顺利通过。
塑壳式断路器的工作原理基于电动原理和热电原理。
当电路发生过载或短路时,电路中的电流会急剧增大,超过了断路器的额定电流。
此时,断路器会通过触发机构自动感知电流的异常,并迅速切断电路,阻止电流的继续流动。
在切断电路的同时,断路器内部的弧室会吸收电弧生成的能量,并使其迅速熄灭,以防止弧电压和热量对引线和电路产生损害。
当故障排除后,可以通过操作机构重新闭合断路器,使电流恢复正常。
塑壳式断路器具有许多优点。
首先,它具有结构简单、体积小、重量轻的特点,适用于各种空间要求。
其次,它的操作灵活方便,可以手动或自动控制,适应不同的应用场景。
此外,塑壳式断路器具有额定电流范围广、断开容量大、可靠性高等特点,保证了电气设备的安全运行。
最后,塑壳式断路器的成本相对较低,使用寿命较长,易于维护和更换。
总之,塑壳式断路器是一种普遍应用的电气设备保护装置。
它以其结构简单、安装方便、使用可靠等特点,有效保护电源系统免受过载和短路的损害,同时也可以隔离和切换电路。
塑壳断路器上的参数1. 额定电压(Rated voltage):塑壳断路器的额定电压是指它可以正常工作的最高电压。
它通常以V(伏特)为单位给出,例如230V。
2. 额定电流(Rated current):额定电流是指塑壳断路器可以承受的最大连续负载电流。
它通常以A(安培)为单位给出,例如20A。
3. 短路开断能力(Short-circuit breaking capacity):它是塑壳断路器在短路故障时可靠地切断电流的能力。
它表示为电流值和时间值的乘积,通常以千安培(kA)为单位给出。
4. 过负荷保护能力(Overload protection capacity):过负荷保护是指塑壳断路器能够在负载电流超过额定电流时触发并切断电路。
它通常以百分比形式给出,例如125%。
5. 触发方式(Tripping method):塑壳断路器的触发方式包括热保护、磁保护和电子保护等。
热保护使用热释放元件来检测负载电流,磁保护利用电磁力切断电路,而电子保护采用电子元件检测和控制电流。
6. 动作特性(Operating characteristic):动作特性是指塑壳断路器在不同故障条件下触发的响应时间和断开电路的能力。
它们通常分为瞬时动作、短延时动作和长延时动作等。
7. 装置类型(Device type):塑壳断路器可以是单极、双极或多极的。
单极断路器可以切断一条电路,双极断路器可以切断两条电路,并且多极断路器可以用于更复杂的电路系统。
8. 重载保护(Overload protection):塑壳断路器可以检测并保护电路过载或短路故障。
当电流超过额定电流时,塑壳断路器会触发并切断电路,以防止电线和设备过载。
9. 状态指示(Status indication):塑壳断路器通常配备有状态指示装置,用于显示其工作状态。
例如,绿色指示灯代表正常工作,红色指示灯代表触发或断开电路。
10. 防护等级(Protection grade):塑壳断路器通常具有一定的防护等级,用于保护其免受灰尘、水和其他外界环境的影响。
塑料外壳式断路器介绍原理特性塑料外壳式断路器的品种很多,有我国自行开发的DZl5、DZ20在等系列产品;引进国外技术生产的日本寺崎公司的T系列、美国西屋电气公司的H系列、德国西门子公司的3VE 系列、中法合资天津梅兰日兰有限公司的C45系列等产品;以及国内各生产企业以各自产品命名的高新技术塑料外壳式断路器。
(1)常用塑料外壳式断路器简介①DZl5系列塑料外壳式断路器该系列塑料外壳式断路器具有明显的快分快合功能的操作机构,触头采用耐氧化的银氧化锌(AgZnO)材料,接触电阻小、耐磨、抗熔焊。
长延时脱扣器采用油阻尼液压式,进一步改善了反时限过载保护特性。
它主要用于交流50Hz、额定电压380V、额定电流100A及以下的电路中作为配电、电动机、照明线路的过载、短路保护用,也可作为线路的不频繁转换及电动机的不频繁起动。
另外,派生漏电保护功能后还可作漏电保护。
其主要技术数据见表9-59。
表9-59 DZ15系列塑料外壳式断中路器主要技术参数②DZ20系列塑料外壳式断路器该系列塑料外壳式断路器是我国在20世纪80年代开发的换代产品,具有快速闭合和断开能力,配有报警触头,而且分断能力高。
它适用于交流50Hz或60Hz,额定绝缘电压660V,额定工作电压380V(400V)及以下或直流220V及以下额定工作电流至2000A电路中作为配电用;额定电流225A以下和400Y型断路器也可作为电动机保护用。
在正常情况下,断路器可分别作为线路不频繁转换及电动机的不频繁起动。
四极断路器主要用于交流50Hz、额定电压400V及以下,额定电流100—630A的三相四线制系统中,它能保证用户和电源完全断开,从而解决了其他断路器不能克服的中性极电流不为零的弊端。
配电用断路器在配电网络中用来分配电能,并可用作线路及电源设备的过载、短路和欠电压保护;保护电动机用断路器用于电动机的起动和运转中分断以及电动机的过载、短路和欠电压保护。
该系列产品按断开能力分为Y型(一般型)、J型(较高型)、G型(最高型)和C型(经济型)四类,其中Y型为基本型,其他型号是在Y型基础上派生设计而成的。
塑壳式断路器原理
塑壳式断路器是一种电气保护装置,用于保护电路免受过载电流和短路电流的损害。
它主要由外壳、触点、弹簧、电磁系统和电器连接等部件组成。
其工作原理如下:
1. 过载保护:当电路中的电流超过额定电流,塑壳式断路器会通过电流绕组产生的磁场作用,使弹簧受力移动,将触点从电器连接处分离。
这样,电路中的电流就被打断,防止过载导致电线过热甚至燃烧。
2. 短路保护:当发生短路时,电流会突然增大。
塑壳式断路器中的电磁系统能够快速感应到这种变化,产生强磁场。
弹簧会因此受力移动,将触点从电器连接处分离,中断电路。
这样可以迅速切断短路电流,防止电流过大引发火灾等危险。
3. 重启保护:塑壳式断路器还具有手动或自动重启功能。
当过载或短路情况解除后,可以通过手动操作或自动检测来恢复电路供电。
这样可以确保电路再次正常工作。
塑壳式断路器的工作原理简单明了,能够及时、可靠地切断电路,起到安全保护作用。
它广泛应用于住宅、商业以及工业领域,保障了电力系统的正常运行。
塑壳式断路器知识1、塑壳式断路器的主要特性 (2)1.1 额定极限短路分断能力Ic (2)1.2 限流分断能力 (2)1.3 短路保护 (2)1.4 过载延时保护 (2)1.5 隔离功能 (2)1.6 漏电保护 (2)2、塑壳式断路器标准与认证 (3)3、一般选用原则 (3)3.1 配电用断路器的选用原则 (4)3.2 电动机保护断路器的选用原则 (4)4、断路器与熔断器的配合原则 (5)5、四极断路器的应用 (5)低压断路器的极数的概念 (6)1、塑壳式断路器的主要特性1.1 额定极限短路分断能力Ic断路器的分断能力指标有两种:额定极限短路分断能力4U和额定运行短路分断能力Ics。
Ics 作为一个特性参数,并非只简单考虑断路器的分断能力,而是作为一种分断指标,即分断几次短路故障后,还能保证其正常工作。
对塑壳式断路器而言,应有足够的Icu,能够分断短路电流使开关跳闸。
按规定塑壳式断路器的Ics只要大于25%Icu就算合格。
而目前市场上断路器的Ics 大多数在(50%—75%)Icu之间,所以对供电要求不高的配电系统,只须考虑Icu。
1.2 限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力。
断路器发生短路时、触头快速打开产生电弧,相当于在线路中串入1个迅速增加的电弧电阻,从而限制了故障电流的增加。
断路器断开时间越少,Ics就越接近Icu,限流效果就越好,也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响,延长断路器的使用寿命。
1.3 短路保护短路保护就是短路瞬时跳闸。
要注意在负荷变化后及时调整保护的整定值,防止整定值过小频繁跳闸影响供电质量,或整定值过大使线路和设备得不到有效保护。
1.4 过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险,保护装置能在一定时间内切断电源。
过载有个热量积累的过程,保护动作不需要过于迅速。
对于短时过电流,保护不应该动作。
1.5 隔离功能隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。
多次短路跳闸后开关性能下降,泄漏电流会增大。
对人体而言30mA以下为安全漏电电流,而在恶劣的环境中,超过300mA的泄漏电流持续2小时以上,就可能使绝缘损坏发生相地短路进而引发火灾。
1.6 漏电保护漏电器有热磁式和电子式2种,相比而言电子式漏电器具有体积小、精度高、灵敏度高的优点,但其抗干扰能力较差。
目前电子式漏电保护器占据主流,当漏电电流达到整定值时,执行电路接收零序电流互感器二次侧的感应电压信号,驱动转换触点输出漏电保护信号,使脱扣器动作切断电源。
一般终端开关的整定漏电脱扣电流为30mA、上一级支路开关的整定值为300mA。
起火危险性大的电弧性短路难以被短路保护有效切断,而漏电器可以可靠的断开接地故障,防止人身触电和相地短路故障的发生。
2、塑壳式断路器标准与认证(1) 标准有:IEC标准和相对应的中国低压电器基本标准GB。
目前我国的低压电器产品标准正朝等效采用及等同采用IEC标准方向靠拢。
(2) 质星体系认证有:IS0国际质量体系认证、船级社ISO质量体系认证。
船级社认证对电器产品可靠性、防潮、抗振动等有极其严格的要求,只有通过该认证的产品才可以船用。
(3) 安全认证是按区域划分的,影响较大的有:美国UL认证、长城CCEE认证、欧洲联盟CE 认证。
凡是在中国境内销售的产品必须通过长城认证。
3、一般选用原则最常见的负载有配电线路、电动机和家用与类似家用(照明、家用电器等)三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
(1) 选用基本原则①断路器的额定工作电压≥线路额定电压;②断路器的额定短路通断能力≥线路计算负载电流;③断路器的额定短路通断能力≥线路中可能出现的最大短路电流(一般按有效值计算);④线路末端单相对地短路电流≥1.25倍断路器瞬时(或短延时)脱扣整定电流;⑤断路器欠压脱扣器额定电压=线路额定电压;⑥断路器的分励脱扣器额定电压=控制电源电压;⑦电动传动机构的额定工作电压=控制电源电压;⑧断路器用于照明电路时,电磁脱扣器的瞬时整定电流一般取负载电流的6倍。
(2) 采取断路器作为单台电动机的短路保护时,瞬时脱扣器的整定电流为电动机启动电流的1.35倍(DW系列断路器)或1.7倍(DZ系列断路器)。
(3) 电动机的启动电流再加上其余电动机的工作电流。
(4) 采用断路器作为配电变压器低压侧总开关时,其分断能力应大于变压器低压侧的短路电流值,脱扣器的额定电流不应小于变压器的额定电流,短路保护的整定电流一般为变压器额定电流的6-10倍;过载保护的的整定电流等于变压器的额定电流。
(5) 初步选定断路器的类型和等级后,还要与上、下级开关的保护特性进行配合,以免越级跳闸,扩大事故范围。
3.1 配电用断路器的选用原则配电型断路器有A类和B类之分:A类为非选择型,B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
(1)断路器长延动作电流整定值≤导线容许载流量。
对于采用电线电缆的情况,可取电线电缆容许载流量的80%。
(2)3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。
(3)瞬时电流整定值≥1.1X(Ijx+k1kIedm)式中 Ijx————线路计算负载电流;k1————电动机起动电流的冲击系数,一般取k1=1.7-2;k————电动机起动电流倍数;Icdm————最大一台电动机的额定电流(4) 短延时动作电流整定值≥1.1(Ijx+1.35kIed)式中 Ijx-------线路计算负载电流;k-------电动机的起动电流倍数;Ied-------电动机额定电流。
(5) 短延时的时间阶段,按配电系统的分段而定。
一般时间阶梯为2~3级。
每级之间的短延时时差为0.1~0.2s,视断路器短延时机构的动作精度而定,其可返回时应保证各级的选择性动作。
选定短延时阶梯后,最好按被保护对象的热稳定性能加以校核。
3.2 电动机保护断路器的选用原则对于直接保护电动机的电动机保护型断路器,它只要有过载长延时和短路瞬时的二段保护性能就够了,也就是说它可选择A类断路器(包括塑壳式和万能式)。
(1)长延时电流整定值=电动机额定电流;(2)瞬时整定电流:对于保护笼型电动机的断路器,瞬时整定电流=(8-15)倍电动机额定电流;对于保护绕线转子电动机的断路器,瞬时整定电流=(3-6)倍电动机额定电流。
(3)6倍长延时电流整定值的可返回时间≥电动机实际起动时间,按起动时负载的轻重,可选用的可返回时间为1S、3S、5S、8S、12S、15S中某一档。
4、断路器与熔断器的配合原则(1)如果在安装点的预期短路电流小于断路器的额定分断能力,可采用熔断器作后备保护,因熔断器的额定短路分析能力较强。
如图1所示,后备熔断器的特性1与断路器的特性2相交。
线路短路时,熔断器的分断时间比断路器短,可确保断路器的安全。
特性上的交接点,可选择在断路器的额定短路的分断能力的80%处。
(2)熔断器应装在断路器的电源侧,以保证使用安全。
图1 断路器与熔断器的特性配和1-熔断器 2-断路器5、四极断路器的应用四极断路器的应用是以确保供电的可靠性、安全性为准。
(1)TN-C系统中,N线与保护线PE合二为一(PEN线),考虑安全,任何时候不允许断开PEN线,因此绝对禁用四极断路器;(2)TT系统、TN-C-S系统和TN-S系统可使用四极断路器,以便在维修时保障检修者的安全,但是TN-C-S和TN-S系统,断路器的N极只能接N线,而不能接PEN或PE线;(3)装设双电源切换的场所,由于系统中所有的中性线(N线)是通联的,为了确保被切换的电源开关(断路器)的检修安全,必须采用四极断路器;(4)进入住宅的单相总开关,宜选用带N极的二极断路器(检修时作隔离器之用);(5)用于380/220V系统的剩余电流保护器(漏电断路器),中性线必须穿越保护器的零序电流互感器(铁心),防止无中性线的穿过,使220V的负载有泄漏电流而误动作,此时应选用四极或带目前,国内市场供应的四极塑料外壳式断路器有六种型式:1) 断路器的N极不带过电流脱扣器,N极与其他三个相线极一起合分电路;2) 断路器的N极不带过电流脱扣器,N极始终接通,不与其他三个相线极一起断开;3) 断路器N极带过电流脱扣器,N极与其他三个相线极一起合分电路;4) 断路器的N极带过电流脱扣器,N极始终接通,不与其他三个相线极一起断开;5) 断路器的N极装设中性线断线保护器,N极与其他三个相线极一起合分电路;6) 断路器的N极装设中性线断线保护器,N极始终接通,不与其他三个相线极一起断开。
1)、2)型式适用于中性线电流不超过相线电流的25%的正常状态(变压器联结组标号为Yyno),其中2)型适用于TN_C系统(PEN线不允许断开);3)、4)型式适用于三相负载不平衡,且负载中有大量电子设备(谐波成份很大),导致N线的电流等于或大于相线电流,N线过载而无法借助三个相线的过电流脱扣器的动作来切断过载故障的情况;4)型适合TN_C系统;5)、6)型式适合于在中性线断线时,切断三相及中线以保护单相设备避免损毁和间接触电事故的发生,6)型适合于TN_C系统。
低压断路器的极数的概念解释一下断路器的极数的情况。
一般有2、3、4极,而4极的形式有A、B、C、D四种形式:1)A:四极不带过电流脱扣器,且不与其它3极一起通断;2)B:四极不带过电流脱扣器,且与其它3极一起通断;3)C:四极带过电流脱扣器,且不与其它3极一起通断;4)D:四极带过电流脱扣器,且与其它3极一起通断;。
