钢结构单层工业厂房设计(工字钢)1.1整体布置选型1.1.1 建筑平面的选择工业建筑中生产工艺要求是其设计主要依据，本厂房的生产工艺流程为直线型，生产工艺流程较简单。
充分考虑到生产流程及建筑和结构的简单及合理性，平面采用矩形平面形式，本厂房采用单跨结构。
①柱网的选择本厂房所承受荷载较小，故选择质量较轻，工业化程度较高，施工周期短，结构形式选钢筋混凝土排架结构。
为便于机械化生产，减少造价，横向选择柱距6m，纵向选择柱距6m。
②定位轴线的划分横向定位轴线：从左向右依次编号为1，2，3，4，5……，10。
横向定位轴线一般通过柱截面的几何中心，在厂房纵向尽端处，横向定位轴线位于山墙内边缘，并把端柱中心线内移600mm。
厂房的纵向结构构件如屋面板，吊车梁，连系梁的标志长度皆以横向定位轴线为界。
纵向定位轴线：由下向上依次编号为A，B，……，E。
1.1.2厂房天然采光设计根据我国《建筑采光设计标准》（GB/T50033—2001）规定可知，本厂房的采光等级为Ⅲ级。
本厂房拟采用双侧采光，因此根据《建筑采光设计标准》应大于1/7。
（GB/T50033—2001）的规定，窗地面积比为Ac/Ad由于侧面采光的效果较好，应用较多。
又由于单侧采光光线衰减幅度较大，光线不均匀，工作面上近窗点光线强，远光点光线弱，所以本厂房采用双侧采光。
为了满足采光面积又不使窗高过大，本厂房将侧窗开为上下两层。
门窗明细表见表2-1所示。
表2-1 门窗明细表1.1.3厂房屋面排水设计为了减少室内排水设施，避免排水管道对生产工艺的影响，本厂房采用有组织外排水方式。
本厂房采用卷材防水，厂房屋面排水坡度取2%，天沟纵向坡度取1%。
1.1.4 结构选型及排架计算简图确定根据厂房的跨度、吊车起重量的大小、轨顶标高，吊车的运行空间等初步确定出排架结构的剖面如图3-1所示。
为了保证屋盖的整体性，屋盖采用无檩体系。
图3-1 厂房剖面图1.1.5屋面板采用1.5m×6m预应力混凝土屋面板，根据屋面做法求得屋面荷载，采用标准图集04G410-1中的Y—WB—2，屋面板自重标准值为1.4KN/m2（包括灌缝自重）。
单层工业厂房钢结构施工设计方案单层工业厂房钢结构安装施工方案编制人：审核人：审批人：编制日期：一、工程概况北京市某位工厂房工程，2009年5月1日正式开始施工，施工期10个月。
工程概况如下：建位：北建工集房地开投公司位：北京建筑工程有限任公司理位：北京京理公司理，甲包位：北京建工集第一建筑公司目理部工程主要由主楼和附楼两部分成如下所示：主楼：造，跨度21M，柱距6M，主体构：制筋混凝土装配式排架构，巨星牛腿柱6t，柱埋入混凝土杯形基0.6M。
其它：T型力吊梁，重1.4t力折行屋架，重6t。
混凝土上人平屋面，坡度2%，Ⅱ防水，采用混凝土构自防水与SBS高聚物改性青防水卷材3mm+3mm防，100厚聚苯板保温材料，陶粒混凝土最薄找坡。
附楼：冲呀，构，跨度18M，柱距6M，由H型柱、吊梁和三角形屋架及彩屋面板（自防水足要求）成。
柱与混凝土基采用埋地脚螺栓接，柱、吊梁接接。
二次构：加气混凝土小型砌装：装修（水泥砂底面、耐水子四白落地）二、编制依据1、工厂房构安装工程任2、《建筑施工技》⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯北京大学出版社3、《建筑与装工程施工工》⋯⋯⋯⋯⋯⋯⋯⋯⋯北京理工大学出版社4、《构的平面内定》⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯中国建筑工出版社5、《构程指南》⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯中国水利水出版社三、作业准备1、准好吊装的起重机，确立其行路。
2、构件的与清算，堆放、就位和拼装加固等事情在吊装前准好3、上人具有相的。
4、吊装机械安装并运，合格后方可吊装和使用。
5、施工要素具体放置（1）人施工位的管理人和操作人、理位的理人均已做好准。
施工位具体人安排如下：工种人数（人）安装工工管理人30mm18t（2）机械机械及器具个数（个）起重机钢尺小推车（3）材料根据进度安排和理确定进场材料的数量和进场时间，具体安排：材料H型钢柱钢吊车梁三角形钢屋架彩钢屋面板6*6m2钢丝绳两只吊索扎头螺栓式卡环数量（个）吊钩四、施工部署本工程施工包括施工准备（见施工准备工作计划）及钢结构施工两个阶段。

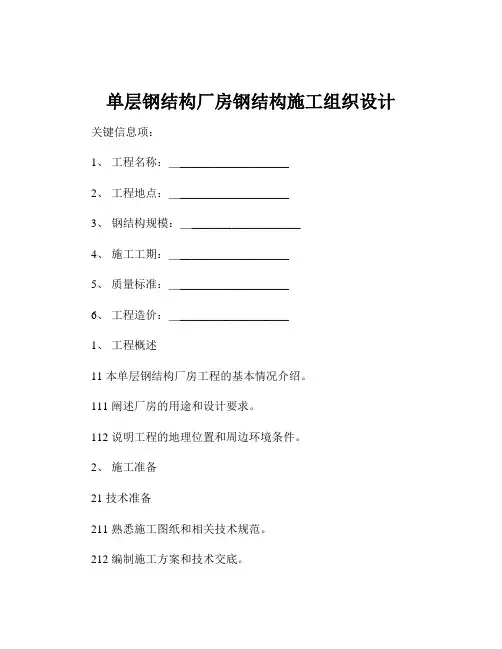

单层钢结构厂房钢结构施工组织设计一、工程概述本单层钢结构厂房位于_____，总建筑面积为_____平方米。
厂房的主要用途为_____，结构形式为钢结构。
该工程的建设对于满足企业的生产需求、提高生产效率具有重要意义。
二、施工准备（一）技术准备1、熟悉施工图纸，进行图纸会审，提出图纸中存在的问题，并及时解决。
2、编制施工组织设计和各专项施工方案，并向施工人员进行技术交底。
（二）材料准备1、根据施工图纸和材料清单，采购所需的钢材、焊条、螺栓等材料，并确保材料的质量符合设计要求和国家标准。
2、对进场的材料进行检验和验收，不合格的材料严禁使用。
（三）施工机具准备1、配备吊车、电焊机、切割机、钻孔机等施工机具，并确保其性能良好。
2、对施工机具进行定期维护和保养，保证施工过程中的正常使用。
（四）劳动力准备1、根据工程进度和施工要求，组织足够的施工人员，包括钢结构安装工、焊工、油漆工等。
2、对施工人员进行培训和考核，确保其具备相应的技能和资质。
三、钢结构制作（一）工艺流程1、放样和号料：根据施工图纸，在钢材上放出构件的大样，并进行编号。
2、切割：采用火焰切割或等离子切割的方法，将钢材切割成所需的尺寸和形状。
3、矫正和成型：对切割后的钢材进行矫正和成型，确保其符合设计要求。
4、边缘加工：对构件的边缘进行加工，如坡口加工、倒角加工等。
5、制孔：采用钻孔或冲孔的方法，在构件上制孔。
6、组装：将各个零部件组装成构件。
7、焊接：采用手工电弧焊、气体保护焊等焊接方法，对构件进行焊接。
8、无损检测：对焊缝进行无损检测，如超声波检测、射线检测等，确保焊缝质量符合要求。
9、防腐处理：对构件进行防腐处理，如涂刷防锈漆、防火涂料等。
（二）质量控制1、严格控制原材料的质量，确保钢材的化学成分和力学性能符合设计要求。
2、加强对制作过程的质量控制，如放样和号料的精度、切割的质量、焊接的质量等。
3、对制作完成的构件进行质量检验，不合格的构件严禁出厂。
单层钢结构厂房钢结构施工组织设计一、总体概述钢结构厂房施工组织设计的目标是确保施工过程的安全、高效和质量达标。
本文将从施工准备、施工流程、安全措施、质量控制等方面对单层钢结构厂房的施工组织进行详细设计。
二、施工准备1.施工队伍组建：根据工程规模和施工任务，组织经验丰富、技术过硬的施工队伍，并进行专项培训，提高施工人员的技术水平和安全意识。
2.材料准备：根据施工方案和工程要求，准备好所需的钢材、焊条、螺栓等施工材料，并进行严格的质量检验和验收。
3.设备准备：准备好施工所需的吊装设备、焊接设备、起重机械等，确保设备的完好性和操作安全。
4.文明施工：制定文明施工规范，组织施工人员进行文明施工培训，保持工地秩序良好，确保施工过程安全有序。
三、施工流程1.地基施工：根据设计要求对基础进行施工，包括地基平整、基坑挖掘、基础浇筑等工序。
严格按照施工图纸和计划进行操作，确保基础的平整和稳固。
2.钢结构制作：根据施工图纸和工艺要求，对钢材进行切割、焊接和加工，制作出预制好的构件。
在制作过程中，采用专业的设备和工艺，确保钢结构的质量和尺寸精确度。
3.吊装安装：通过吊装设备将制作好的钢构件进行吊装安装，根据施工图纸和预定的安装顺序进行操作。
在吊装过程中，采取吊装计划、预拴点、指挥信号等安全措施，确保吊装安全可靠。
4.焊接工艺控制：对焊接工艺进行控制，确保焊缝的质量和牢固度。
采用合适的焊接材料和工艺，进行焊接工作，并进行焊缝的无损检测和质量验收。
5.补充施工：在钢结构安装完成后，进行辅助工程的施工，包括屋面、墙面、地面等，确保整个厂房的外观和功能完善。
四、安全措施1.安全教育培训：进行必要的安全教育培训，提高施工人员对安全事故的防范意识和应急处理能力。
2.安全设施设置：在工地周围设置警示标志、安全网、防护栏杆等安全设施，确保施工现场的安全性。
3.安全交底：在施工前，组织施工人员进行安全交底，明确各自的职责和安全操作规程，确保施工过程中的安全。
单层钢结构⼚房围护结构设计流程单层钢结构⼚房围护结构设计流程⼀、轻型门式刚架的结构体系组成Fig. 1 轻钢结构⼚房⼀Fig. 2 轻钢结构⼚房⼆Fig. 3 轻钢结构⼚房三轻型门式刚架的结构体系包括以下组成部分：1、主结构：刚架、吊车梁、⽀撑系统；2、围护结构：屋⾯檩条、墙⾯檩条、屋⾯板和墙板等；3、辅助结构：楼梯、平台、栏杆等；4、基础。
⼆、围护结构的组成轻钢结构的围护系统包括檩条、墙梁、墙⾯及屋⾯彩板、收边系统、采光系统、排⽔系统和通风系统等。
Fig. 5 围护结构⼀Fig. 6 围护结构⼆刚架、⽀撑系统以及吊车梁组成了结构的主要受⼒⾻架，即主结构体系。
屋⾯檩条和屋⾯檩条既是围护材料的⽀承结构，⼜为主结构梁柱提供了部分侧向⽀撑作⽤，构成了建筑的次结构。
外部荷载（风、雪等）直接作⽤在围护结构上，通过围护结构再传递到主结构上。
Fig. 7 冷弯薄壁型钢三、设计流程1. 收集资料；1.1 建筑平⾏作业图：包括平、⽴、剖⾯；门洞、窗户位置、标⾼；⼚房墙⾯、屋⾯做法；⼚房有⽆吊顶；檐⼝⾼度、檐⼝节点。
1.2 公⽤专业（主要是暖通专业和⽔道）所提的资料：屋⾯风机的重量和位置；管道的重量和位置；屋⾯开洞的位置和⼤⼩。
2．墙梁、檩条截⾯计算；使⽤PKPM钢结构模块中的⼯具箱计算3．绘制节点图纸。
要重视节点图纸四、程序计算参数的选取a．檩条计算参数的选取Fig. 8 檩条计算界⾯⼀1、注意不是所有的屋⾯檩条都是5连跨，下列情况就需要考虑檩条的实际跨度：（1）屋顶通⽓器和屋顶天窗在端跨⼀般不设置（有时候第⼆跨也不设置），此时檩条为单跨简⽀（或两跨连续）；（2）屋⾯有横向采光通风天窗或顺坡通⽓器时，檩条可能会被打断，檩条应根据实际情况确定跨数；（3）檩条本⾝的跨数就少于5跨。
2、屋⾯材料选择时，若有吊顶，须选取“有吊顶”选项。
檩条仅⽀承压型钢板屋⾯时，挠度控制为l/200；有吊顶时，挠度控制为l/240。
《冷弯薄壁钢结构技术规范》第8.1.6-2；《门式刚架轻型房屋钢结构技术规程》表3.4.2-2。

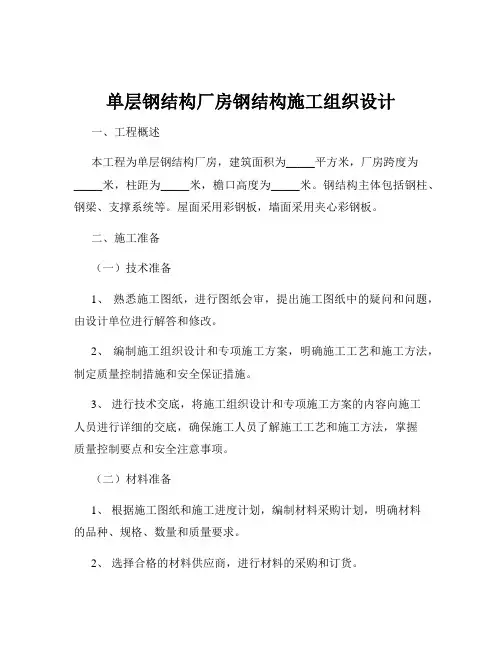

单层钢结构厂房钢结构施工组织设计一、工程概述本工程为单层钢结构厂房，建筑面积为_____平方米，厂房跨度为_____米，柱距为_____米，檐口高度为_____米。
钢结构主体包括钢柱、钢梁、支撑系统等。
屋面采用彩钢板，墙面采用夹心彩钢板。
二、施工准备（一）技术准备1、熟悉施工图纸，进行图纸会审，提出施工图纸中的疑问和问题，由设计单位进行解答和修改。
2、编制施工组织设计和专项施工方案，明确施工工艺和施工方法，制定质量控制措施和安全保证措施。
3、进行技术交底，将施工组织设计和专项施工方案的内容向施工人员进行详细的交底，确保施工人员了解施工工艺和施工方法，掌握质量控制要点和安全注意事项。
（二）材料准备1、根据施工图纸和施工进度计划，编制材料采购计划，明确材料的品种、规格、数量和质量要求。
2、选择合格的材料供应商，进行材料的采购和订货。
3、对进场的材料进行检验和验收，检查材料的质量证明文件和检验报告，对材料的外观、尺寸、性能等进行检验，确保材料符合设计要求和质量标准。
（三）施工机具准备1、根据施工工艺和施工方法，选择合适的施工机具，如起重机、电焊机、切割机、钻孔机等。
2、对施工机具进行检查和维护，确保施工机具的性能良好，能够正常运行。
3、配备足够的施工机具，满足施工进度的要求。
（四）现场准备1、平整施工场地，修筑施工道路，确保施工车辆和施工机具能够通行顺畅。
2、布置施工临时设施，如办公室、仓库、休息室等。
3、接通施工用水、用电，确保施工用水、用电的供应。
三、施工工艺流程（一）钢柱安装1、基础复测对基础的轴线、标高、地脚螺栓的位置和露出长度等进行复测，确保基础符合设计要求和施工规范的规定。
2、钢柱吊装采用起重机将钢柱吊起，缓慢就位，对准基础上的地脚螺栓，将钢柱插入地脚螺栓孔内，调整钢柱的垂直度和标高，拧紧地脚螺栓的螺母。
3、钢柱校正采用经纬仪和水准仪对钢柱的垂直度和标高进行校正，确保钢柱的垂直度和标高符合设计要求和施工规范的规定。

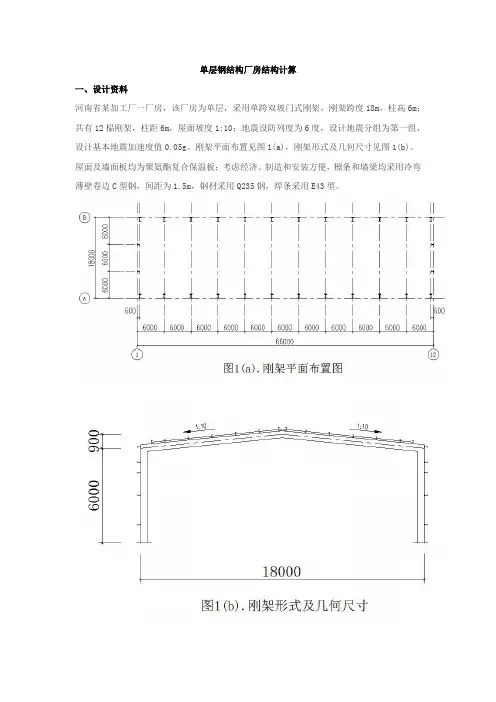

单层钢结构厂房结构计算一、设计资料河南省某加工厂一厂房，该厂房为单层，采用单跨双坡门式刚架，刚架跨度18m，柱高6m；共有12榀刚架，柱距6m，屋面坡度1:10；地震设防列度为6度，设计地震分组为第一组，设计基本地震加速度值0.05g。

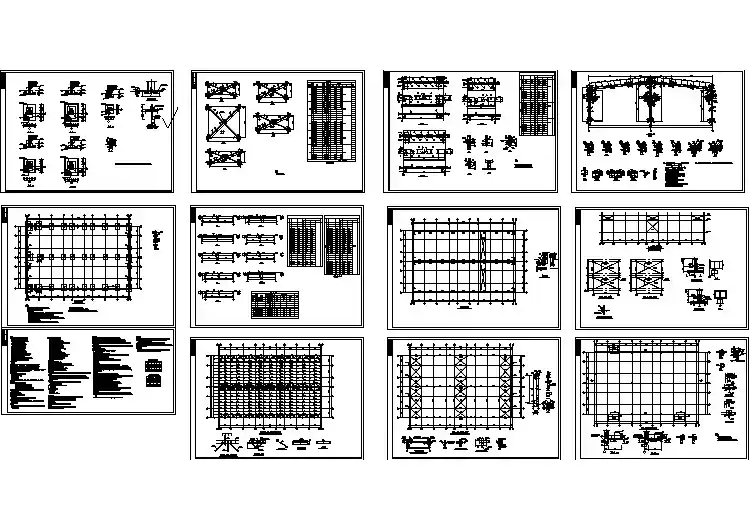

刚架平面布置见图1(a)，刚架形式及几何尺寸见图1(b)。
屋面及墙面板均为聚氨酯复合保温板；考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m，钢材采用Q235钢，焊条采用E43型。
二、荷载计算（一）荷载取值计算1．屋盖永久荷载标准值（对水平投影面）YX51-380-760型彩色压型钢板0.15 KN/m250mm厚保温玻璃棉板0.05 KN/m2PVC铝箔及不锈钢丝网0.02 KN/m2檩条及支撑0.10 KN/m2刚架斜梁自重0.15 KN/m2悬挂设备0.20 KN/m2合计0.67 KN/m22．屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为0.50 KN/m2。
雪荷载：基本雪压S0=0.45 KN/m2。
对于单跨双坡屋面，屋面坡角α=5°42′38″，μr=1.0，雪荷载标准值Sk=μrS0=0.45 KN/m2。
取屋面活荷载与雪荷载中的较大值0.50 KN/m2，不考虑积灰荷载。
3．轻质墙面及柱自重标准值（包括柱、墙骨架等）0.50 KN/m24．风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A的规定计算。
基本风压ω0=1.05×0.45 KN/m2，地面粗糙度类别为B类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，μz=1.0。
风荷载体型系数μs：迎风面柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为＋0.55和－0.65(CECS102：2002中间区)。
5．地震作用据《全国民用建筑工程设计技术措施—结构》中第18.8.1条建议：单层门式刚架轻型房屋钢结构一般在抗震设防烈度小于等于7度的地区可不进行抗震计算。
