“东方玫瑰园”居住小区工程

监 理 细 则

( 电 气 )

编　制：张光威

审　批：

黑龙江百元工程管理咨询有限责任公司

第十一项目监理部

目 录

一、工程概况

二、专业工程特点

三、监理工作流程

四、监理工作的控制要点及目标值

五、监理工作的方法及措施六、电气监理安全措施

七、编制监理实施细则的依据一、工程概况

本工程为“东方玫瑰园”居住小区工程（一期），

建设单位为合肥祥源房地产开发有限公司大庆汉嵊

分公司，建设地点为经九街西侧，沿湖城高层对

面。总用地面积为16.15万平方米，工程结构形式为

砖混结构，设计使用年限为50年。

二、设计范围

1、本工程配电系统采用TN-C-S接地方式，由外网低压

220V/50HZ单电源输送至室内电力配电箱。

2、本设计包括电力供电系统、照明系统、防雷接地系

统。

3、电力低压配电采用放射式方法供电。

三、监理工作流程

1、专业监理工程师检查承包单位施工技术、安装人员岗

位证书，符合要求时，专业监理工程师予以认可。

2、专业监理工程师核查施工单位编制施工技术标准、进

场材料的存放与管理，符合要求时予以确定。

3、专业监理工程师应审查承包单位报送的工程开工报审

表及相关资料，具备条件时，由项目总监签发并报建设单位。1、熟悉本专业工程相关的标准。2、熟悉本工程的技术资料，设计文件和图纸3、熟悉已批准的监理规划4、审查承包方的施工方案，审查如下项目：（1）资质是否齐全合格（2）质量管理、技术管理、质量保证体系是否健全（3）安全、环保、消防、文明施工措施是否符合有关规定。（4）工程安排是否满足合同要求（5）人机物能否和进度计划协调编制本专业监理实施细则 接上页进行监理交底，进入施工阶段监理过程.工程材料、构配件和设备质量控制.检验批、分项、分部工程监理签认.承包单位按合同约定报厂家的资质材料专业监理工程师审查并提出意见审查资料证明材料、检测报告报建设方确认厂家、价格并组织考察承包方按要求订货物资到厂后承包方填写《工程物资进场报验表》并附上证明材料专业监理工程师审核证明材料并做现场检验承包单位达到检验批、分项、分部工程报验条件，且自检合格专业工程师审查、检验专业监理工程师签认承包单位继续施工达到分部工程验收条件，且自检合格承包单位填写《检验批、分项/分部施工报验表》承包单位填写《分项/分部工程施工报验表》专业监理工程师审查总监理工程师签认分部工程承包单位可以使用该材料承包单位另选取厂家不合格不合格承包单位将所进材料退场不合格承包单位进行整改不合格承包单位进行整改不合格 四、监理控制要点及目标值

电缆桥架安装和桥架内电缆敷设

监控要点质量标准检查方法1、金属电缆桥架、支架处引入、引出的金属接地或接零1、金属电缆桥架及其支架引入、引出的进出电缆导管必须接地（PE）或接零（PEN）可靠2、金属电缆桥架及其支架全长应不少于2处与接地或接零干线连接3、电缆敷设严禁有绞拧、铠装压偏、护层断裂和表面严重划伤等缺陷巡视检查

2、电缆敷设检查1、桥架内电缆大于45°倾斜敷设的电缆每隔2m处设固定点2、电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理3、电缆排列整齐4、首尾两端、转弯两侧每隔5-10m处设固定点巡视检查

3、电缆桥架检查1、直线段钢制电缆架长度超过30m铝合金、电缆架长度超过15m，设有伸缩节，电缆桥架跨越建筑物变形缝处设置补偿装置2、桥架弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径3、当设计要求时，电缆桥架水平安装的支架间距为1.5~3m。垂直安装的支架间距不大于2m4、电缆桥架与管道最小距厚度符合规范规定巡视检查

电线导管、电缆导管、线槽敷设及管内穿线

监控要点质量标准检查方法1、金属导管的连接1、金属导管严禁对口熔焊连接、镀锌和壁厚小于等于2mm的钢导管不得套管熔焊 巡视检查

2、绝缘导管在砌体剔槽埋设1、当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm巡视检查

3、电缆导管的弯曲半径1、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径巡视检查

4、金属导管的防腐1、金属导管内外壁应防腐处理，埋设于混凝土内的导管内壁应防腐，外壁可不防腐巡视检查

5、台、箱、盘内导管管口的高度1、室内进入落地式台、箱、盘内的导管应高出台、箱、盘的基础面的50-80mm巡视量测

6、暗配管的埋设深度1、 暗配管埋设深度与建筑物、构筑物表面距离不应小于15mm巡视量测

7、绝缘导管的连接和保护1、 管口平整光滑、管与管、管与盒（箱）等器件采用插入连管接时，连接处结合面涂专用胶合剂、接口牢固密封2、 直埋于地下或楼板内的刚性导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施3、 埋设墙内或混凝土内的绝缘导管，当设计无要求时，采用中型以上的导管4、 沿建筑物、构筑物的表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置巡视检查

8、管入照明箱1、 箱盒开孔整齐并与管径吻合，一管一孔，不得开长孔2、 管入箱，在箱盒露出长度不大于5mm，用锁紧螺母固定的管口，管子露出锁紧螺母的丝纹为2-4扣巡视量测

1、 不同回路、不同电压等级和交流与直流导线，以及相互干扰的导线，不准穿在同一根管内。2、 当设计有特殊规定的或电压为50V及以下回路，同一台设备的电机回路和无9、管内穿线抗干扰要求的控制回路，照明花灯的所有回路，同类照明的几个回路可穿入同一根管内，但管内导线总数不应多于8根。

3、 同一交流回路的导线应穿入同一钢管内。4、 导线在管内不应有接头和扭结，接头应设在接线盒（箱）内。5、 管内导线包括绝缘层在内的截面积不应大于管子内截面积的40%。6、 导线穿入钢管时，管口处应设护线套；在不进入接线盒（箱）的垂直管口、穿入后应将管口密封。7、 从供电部门设置的熔断器出线起至电表箱、配电箱及各回路配线均应按色标要求标色：L1相为黄色，L2相为绿色，L3相为红色，N中性线为淡蓝色，PE（保护线）为黄绿双色线。8、 配线时应根据负荷的容量、用途进行回路分配，尽量保护各相负荷平衡。9、 导线应按不同用途使用不同颜色加以区别。10、导线的预留长度应按以下考虑：1） 开关、插座盒内导线长度预留15cm。2） 配电箱内导线预留长度为箱体周长1/2。3） 出户导线预留长度为1.5m。巡视量测

直 埋 电 缆 敷 设

监控要点质量标准检查方法

1、直埋电缆深度及埋设要求1、 直埋电缆埋置深度：表面与地面不应小于0.7m2、 直埋电缆上下应铺设不小于100mm厚的软土或沙层，并加盖保护盖板，其宽度应超过电缆两侧50mm 巡视3、 直埋电缆接头处、转弯处，进入建筑物等处，应设明显的方位标志或标桩，回填要分层夯实检查

2、直埋电缆与其他管道平行交叉距离1、 电力电缆之间及与控制电缆之间 10KV以下平行0.1m，交叉0.5m10KV以上平行0.25m，交叉0.5m2、 控制电缆间平行－ 交叉0.5m3、 不同使用部门的电缆平行0.5m 交叉0.5m4、 热力设备及管沟平行2.0m 交叉0.5m5、 其他管沟平行0.5m，交叉0.5m6、 建筑物基础边线平行0.6m 交叉－7、 排水沟平行1.0m 交叉0.5m 巡视量测

照 明 箱 安 装

监控要点质量标准检查方法

1、配电箱安装1、 安装应横平、竖直、牢固、整齐1）垂直误差：高度在0.5m以下的配电箱不大于1.5mm，高度在0.5m以上的配电箱不应大于3mm2)水平误差：不得大于宽度的1‰3)成排安装的配电箱，盘面总的水平误差不大于5mm 巡视量测

2、照明箱、箱内板的要求1、导线引出面板时，面板孔应光滑无毛刺，金属面板应装设绝缘保护套巡视检查3、照明箱的安装高度1、照明箱底边距地面高度宜为1.3m(指无设计要求)巡视量测

4、照明箱接1、 照明箱内应设置零线及保护接地（PE）汇流排、零线和接地保护线应分别接在各自汇流点2、 照明箱内装设的螺旋熔断器其电源线应接在中间触点的端子上，负荷线应接在端头上3、 配电箱、柜在可活动门、面板、台面上装有≧50V电器设备、表等电器具时，必须监控要点质量标准检查方法

1、灯具安装1、 检查灯位正确、吊盒在中心、灯罩清洁、成排灯具排列整齐1） 成排灯应在一条直线，中心线允许偏差5mm2） 成排灯高差≦0.5mm同一场所灯具高差≦5mm2、 室外安装的灯具，距地面不宜小于3m，当在墙上安装时，距地面的高度不应小于2.5m3、 灯具重量大于3kg时，固定在螺栓或预埋吊钩4、 灯具重小于等于1kg时，灯具采用吊链5、 小于0.5kg的灯具，采用软电线，自身吊装6、 低于2.4m以下的灯具，金属外皮应做保护接地 巡视量测

2、照明灯具接线1、螺口的灯头，相线压在中心端子上，零线应接螺纹端子上，导线连接牢固，PE截面选择正确2、 除敞开灯具外，其他各类灯具、灯泡容量在100W及其以上者，采用瓷质灯头3、 凡能进入吊顶上安装的一般的及特殊用途灯具，其金属外壳均应连接保护地线。巡视检查地、接零及接线用软裸铜线与专用保护线可靠有效的连接，其截面SP=S相(门上所安电器最大相线

导线的截面积)4、 一般保护导线的截面的选择1） 当电器具相线S相≦16mm2时，其相应

保护导线SP=S相（mm2）

2） 当16 mm2

3） 当S相>35 mm2，SP=S相巡视检查

照 明 灯 具 安 装 接 线

4、 灯具的保护地线应与灯具专用的接地镙丝可靠连接和压接在灯具不可拆卸的镙丝上。其保护地线截面应按相线选择，但不得小于1.5mm2的铜芯绝缘导线。 开 关、插 座 、风扇安装

监控要点质量标准检查方法

1、插座的接线1、 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接2、 单相三孔插座，面对插座右孔与相线连接，左孔与零线连接3、 单相三孔、三相两孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔4、 插座的接地端子不准在零线端子连接5、 同一场的三相插座，接线的相序一致6、 接地（PE）或接零（PEN）线在插座间不能串联连接7、 潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m巡视检查

2、照明开关的选用、开关的通断位置1、开关接相线、通断灵活接触可靠巡视检查

3、开关、插座安装高度同一场所安装的插座、开关高度应一致，高度差应≤5mm，相邻成排安装高度差≤1mm。落地插座应具有牢固可靠的保护板。巡视检查

4、开关安装的位置应便于操作开关的边缘距门框的距离宜为0.15～0.2m巡视检查

合集下载

监理电气细则

监理电气细则

建筑电气安装工程

施工质量监理实施细则

目 录

1．工程概况：

2．专业工程特点

3．执行的标准、法规

4．监理工作流程（框图）

5．监理工作的控制要点

6．监理工作的方法与措施

7．旁站监理项目内容、方法及要求

8．安全监理措施

1．工程概况：

新区医院项目工程位于本工程位于泰兴市新区李营路东侧，学院路西侧，南二环路南侧。本工程总建筑面积为104736m2。病房楼工程地下1层（面积3834.1㎡），地上19层（面积33930.95㎡）,建筑屋面到室外地面的高度为79.35米；门诊楼工程地下1层（面积1377㎡），地上4层（面积23588㎡）,建筑屋面到室外地面的高度为19.05米。所有设计依据为建设单位提供的本工程有关资料和设计任务书，地形图及建筑红线图，建筑专业提供的作业图和有关资料，国家现行的相关设计规范及规程。本项目建筑结构的安全等级为一级，地基基础的设计等级病房楼为乙级，门急诊楼为丙级,建筑桩基设计等级为乙级，本工程中病房楼为框剪结构体系，框架及剪力墙抗震等级为二级，门急诊楼为框架结构体系，框架抗震等级为三级；地下车库为框架结构体系，框架抗震等级为四级。本工程建筑结构设计的安全等级为二级，使用年限为50年，抗震设防烈度为6度。建设单位为泰兴市中医院，勘察单位为核工业南京工程勘察院，设计单位为中建国际（深圳）设计顾问有限公司，监理单位为南京海宁建设工程监理咨询有限公司，土建由泰兴市第一建筑安装工程有限公司承建。

本工程供电方式：引自落地箱式变压器，电源进线采用380/220V电缆。本工程中事故照明及消防负荷为一级负荷，办公楼电梯负荷为二级负荷，其余为三级负荷。具体情况如下：

1.电源箱在配电室内明装，其余照明配电箱暗装，分户箱底边距地1.8m，单元照明总箱距地1.4m。

电气安装工程监理实施细则（5篇）

电气安装工程监理实施细则（5篇）

第1页共33页 电气安装工程监理实施细则

1、低压配电系统

防排烟风机、消防泵、电梯、给水设备、潜污泵、应急照明用电为一级负荷，其他用电为三级负荷。住宅分户计量。一级负荷用电设备采用两回线路供电，消防设备两回线路末端切换。

供电：正常和设备均从分变配电所及发电机低压配电柜引来，供电电源电压220/380V,引入电缆桥架敷设，线穿动力明敷配电线路采用WDZ(N)-YJ(F)E型电力电缆沿桥架敷设，出桥架穿钢管沿顶板明敷，其余配电分支钢管沿墙沿地(板)暗敷设。

配电方式：照明系统树干式配电，电力系统采用放射式配电。

2、电气照明系统

⑴应急照明:

①、在疏散走道、安全出口等处设置疏散指示标志灯及安全出口标志灯。地下层走廊、楼梯间、电梯前室、门厅、地下车库等公共场所设置疏散用的应急照明，其地面最低水平照度不应低于0.5L____，且楼梯间不应低于5L____。

②、在配电室、防排烟机房、消防电梯机房等场所设置备用应急照明，其照度仍应保证正常照明照度。

③、应急照明均采用两路电源供电，应急照明灯具自带蓄电池；光源采用可瞬时点亮的白炽灯或快启动节能灯。

④、疏散用的应急照明在发生火灾时由消防控制室强制点亮。

⑤、应急照明分支线采用WDZ-BYJ(F)-750V-2.5mm2，导线穿钢管SC15暗敷。 第2页共33页 ⑥、应急照明灯和灯光疏散指示标志灯应设玻璃或其它不然材料制作的保护罩。

⑵、照明：

①、照明插座分支线BV-450/750V-2.5mm2穿UPVC管暗敷设。

②、地下室的走道、楼梯间照明灯具采用声光控延时开关控制，其他照明灯具采用普通开关控制。

③、灯具开关及插座均墙内暗装。

3、建筑物防雷接地

⑴、建筑按三类防雷建筑物设防。建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入。

⑵、沿建筑物屋面女儿墙及檐口顶部设Φ12镀锌圆钢避雷带，利用钢筋混凝土柱主筋做引下线，采用自然接地装置，该接地装置为联合接地装置其接地电阻应小于1欧，突出屋面的金属物应与屋面避雷带连接。

电气工程监理细则

电气工程监理细则

- 1 -

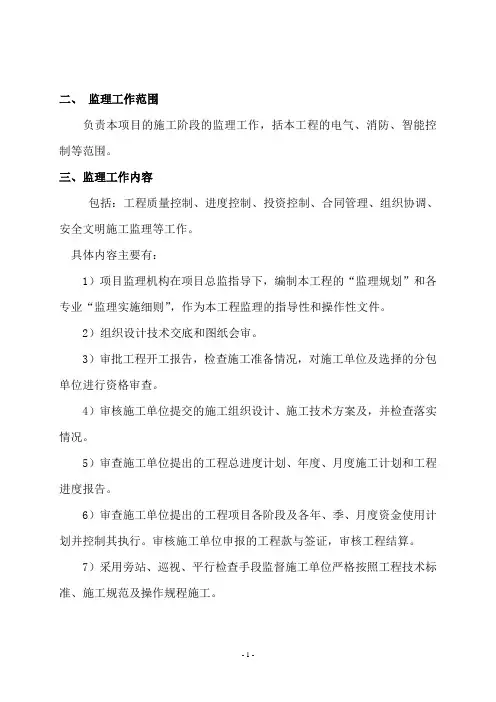

二、 监理工作范围

负责本项目的施工阶段的监理工作，括本工程的电气、消防、智能控制等范围。

三、监理工作内容

包括：工程质量控制、进度控制、投资控制、合同管理、组织协调、安全文明施工监理等工作。

具体内容主要有：

1）项目监理机构在项目总监指导下，编制本工程的“监理规划”和各专业“监理实施细则”，作为本工程监理的指导性和操作性文件。

2）组织设计技术交底和图纸会审。

3）审批工程开工报告，检查施工准备情况，对施工单位及选择的分包单位进行资格审查。

4）审核施工单位提交的施工组织设计、施工技术方案及，并检查落实情况。

5）审查施工单位提出的工程总进度计划、年度、月度施工计划和工程进度报告。

6）审查施工单位提出的工程项目各阶段及各年、季、月度资金使用计划并控制其执行。审核施工单位申报的工程款与签证，审核工程结算。

7）采用旁站、巡视、平行检查手段监督施工单位严格按照工程技术标准、施工规范及操作规程施工。

- 2 - 8）审核施工单位提出的材料、构配件及设备的采购计划，检查其型号、规格和质量标准，严格检查主要材料、构配件及设备的出厂合格证明、材质报告，对进场材料进行见证取样送检，对进场材料及设备进行控制。

9）隐蔽验收和分部分项验收。

10）处理工程质量事故。

11）控制现场的安全文明施工。

12）负责各施工单位、建设单位之间的协调工作。主持工程例会。

13）组织竣工初验，审核施工单位的竣工验收资料，协助业主进行竣工验收、备案工作。

14）负责保修期的协调及质量事故处理工作 。

四 、监理工作依据

1.标书、图纸、政府批文、资料；

2. 国家和地方现行的工程建设规范、规程、法律、政策及规定；

（1）电气装置安装工程电气照明装置施工及验收规范 GB50259—96

（2）电气装置安装工程1KV及以下配线工程施工及验收规范 GB 50258—96

（3）电气装置安装工程接地装置施工及验收规范 GB50169-2006
