液位单回路控制系统的仿真实验报告

班级：082班座号：姓名成绩：
课程名称：过程控制工程实验项目：液位单闭环实验
一、实验目的：
通过实验掌握单回路控制系统的构成。

学生可自行设计，构成单回路单容液位，并采用临界比例度法、阶跃反应曲线法和整定单回路控制系统的PID参数，熟悉PID参数对控制系统质量指标的影响，用计算机进行PID参数的调整和自动控制的投运。

二、实验设备：
水泵、变频器、压力变送器、主回路调节阀、上水箱、上水箱液位变送器、牛顿模块（输入、输出）。

表4-13 阶跃反应曲线整定参数表
4、将计算所得的PID参数值置于计算机中。

5、使水泵Ⅰ在恒压供水状态下工作。

观察计算机上液位曲线的变化。

6、待系统稳定后，给定加个阶跃信号，观察其液位变化曲线。

7、再等系统稳定后，给系统加个干扰信号，观察液位变化曲线。

8、曲线的分析处理，对实验的记录曲线分别进行分析和处理，处理结果于表格4.12中。

五、试验报告：
根据试验结果编写实验报告，并根据K、T、τ平均值写出广义的传递函数。

单回路控制系统实验报告一、引言单回路控制系统是一种常见的控制系统，它由传感器、执行器、控制器和被控对象组成，用于实现对被控对象的精确控制。

本实验旨在通过搭建一个简单的单回路控制系统，探究其基本原理和性能特点。

二、实验目的1.了解单回路控制系统的基本组成和工作原理；2.熟悉传感器、执行器和控制器的选择和连接方法；3.掌握控制系统的参数调节方法；4.分析和评估单回路控制系统的性能。

三、实验器材和材料1.传感器：温度传感器、压力传感器等；2.执行器：电机、液压缸等；3.控制器：PLC、单片机等；4.被控对象：温度控制系统、压力控制系统等；5.连接线、电源等实验器材。

四、实验步骤1.根据实验要求选择适合的传感器、执行器和控制器，并进行连接；2.搭建单回路控制系统，确保传感器能够正确获取被控对象的状态，并传输给控制器；3.调节控制器参数，使得执行器能够根据被控对象的状态做出相应动作；4.观察和记录被控对象的状态变化，并进行分析；5.根据实验数据评估单回路控制系统的性能。

五、实验结果与分析通过实验我们发现，在单回路控制系统中，传感器的准确性对系统的控制精度起着关键作用。

若传感器的测量误差较大，则控制器会根据错误的数据做出误判，导致执行器产生错误的动作，影响了系统的稳定性和精度。

因此，在选择传感器时应注意其测量精度和可靠性。

控制器的参数调节也对系统性能有重要影响。

通过调节控制器的比例、积分和微分参数，可以改变控制系统的响应速度和稳定性。

比例参数的增大会加快系统的响应速度，但可能引起振荡；积分参数的增大会减小系统的稳态误差，但可能导致系统的超调；微分参数的增大会提高系统的稳定性，但可能引起噪声干扰。

因此，在调节控制器参数时需要综合考虑系统的要求和特性。

六、实验总结本实验通过搭建单回路控制系统，深入理解了其基本原理和性能特点。

我们了解到传感器、执行器和控制器在控制系统中的重要作用，以及参数调节对系统性能的影响。

通过实验数据的分析和评估，我们可以进一步优化单回路控制系统，提高其控制精度和稳定性。

一、引言随着工业自动化程度的不断提高，液位控制作为过程控制中的一个重要环节，在化工、食品、饮料等行业中发挥着至关重要的作用。

为了提高学生的实践操作能力和理论应用能力，本学期我们开展了液位控制实训课程。

通过本次实训，我们深入了解了液位控制的基本原理、常用设备和控制策略，并掌握了实际操作技能。

以下是本次实训的总结报告。

二、实训内容1. 液位控制原理首先，我们对液位控制的基本原理进行了学习。

液位控制是指通过调节流入或流出系统的流量，使容器内的液位保持在一个设定的范围内。

液位控制的基本原理包括液位、流量、压力和温度等参数的测量、信号传输、处理和执行机构控制。

2. 液位控制设备在实训过程中，我们学习了液位控制中常用的设备，如压力变送器、差压变送器、液位变送器、调节阀等。

这些设备在液位控制系统中起着关键作用，能够实时测量液位、流量等参数，并将信号传输至控制系统。

3. 液位控制策略液位控制策略是液位控制系统中的核心部分。

我们学习了常用的液位控制策略，如单回路控制、串级控制、前馈控制等。

这些控制策略能够根据液位变化及时调整控制参数，使液位保持稳定。

4. 实训项目本次实训主要分为以下三个项目：（1）液位控制系统的搭建与调试：根据实验要求，搭建液位控制系统，并进行参数调试，使系统达到预定的控制效果。

（2）液位控制系统的性能分析：对搭建的液位控制系统进行性能分析，包括系统稳定性、响应速度、控制精度等。

（3）液位控制系统的优化：针对实验中出现的问题，对液位控制系统进行优化，提高控制效果。

三、实训过程1. 前期准备在实训开始前，我们首先对实训内容进行了详细的了解，并准备了所需的实验器材和工具。

2. 搭建液位控制系统在指导老师的指导下，我们按照实验要求搭建了液位控制系统。

在搭建过程中，我们学习了各种设备的安装、接线方法和调试技巧。

3. 调试与优化在系统搭建完成后，我们对液位控制系统进行了调试和优化。

通过调整参数，使系统达到预定的控制效果。

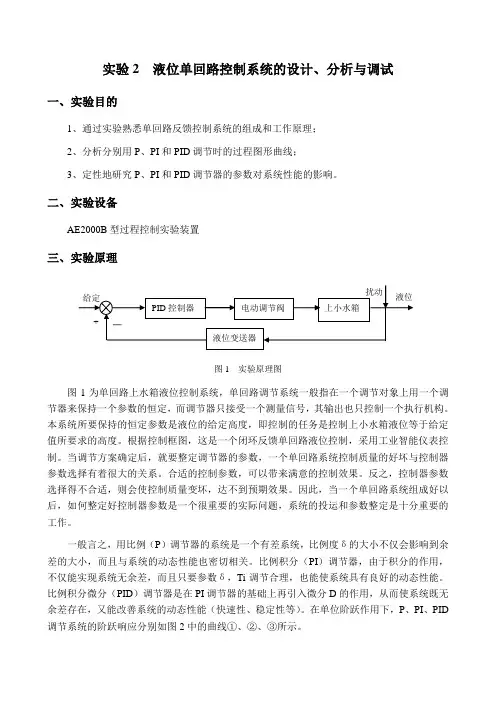

实验2 液位单回路控制系统的设计、分析与调试一、实验目的1、通过实验熟悉单回路反馈控制系统的组成和工作原理；2、分析分别用P、PI和PID调节时的过程图形曲线；3、定性地研究P、PI和PID调节器的参数对系统性能的影响。

二、实验设备AE2000B型过程控制实验装置三、实验原理图1 实验原理图图1为单回路上水箱液位控制系统，单回路调节系统一般指在一个调节对象上用一个调节器来保持一个参数的恒定，而调节器只接受一个测量信号，其输出也只控制一个执行机构。

本系统所要保持的恒定参数是液位的给定高度，即控制的任务是控制上小水箱液位等于给定值所要求的高度。

根据控制框图，这是一个闭环反馈单回路液位控制，采用工业智能仪表控制。

当调节方案确定后，就要整定调节器的参数，一个单回路系统控制质量的好坏与控制器参数选择有着很大的关系。

合适的控制参数，可以带来满意的控制效果。

反之，控制器参数选择得不合适，则会使控制质量变坏，达不到预期效果。

因此，当一个单回路系统组成好以后，如何整定好控制器参数是一个很重要的实际问题，系统的投运和参数整定是十分重要的工作。

一般言之，用比例（P）调节器的系统是一个有差系统，比例度δ的大小不仅会影响到余差的大小，而且与系统的动态性能也密切相关。

比例积分（PI）调节器，由于积分的作用，不仅能实现系统无余差，而且只要参数δ，Ti调节合理，也能使系统具有良好的动态性能。

比例积分微分（PID）调节器是在PI调节器的基础上再引入微分D的作用，从而使系统既无余差存在，又能改善系统的动态性能（快速性、稳定性等）。

在单位阶跃作用下，P、PI、PID 调节系统的阶跃响应分别如图2中的曲线①、②、③所示。

图2 P、PI和PID调节的阶跃响应曲线四、实验内容和步骤1. 设备的连接和检查1）将AE2000B 实验对象的储水箱灌满水（至最高高度）；2）打开以丹麦泵、电动调节阀、涡轮流量计组成的动力支路至上水箱的出水阀，关闭动力支路上通往其他对象的切换阀；3）打开上水箱的出水阀至适当开度；4）检查电源开关是否关闭。
