DR系统参数：

DR技术参数及要求

DR技术（数字化放射技术）是一种将X射线转化为数字信号进行成像的技术。它已经取代了传统的胶片成像技术，成为放射学诊断的主要工具之一、以下是DR技术的一些常见技术参数及要求。

1.分辨率：DR技术的分辨率是指系统能够区分的最小物体的大小。通常以线对线对比度或点对点分辨率表示。高分辨率有助于更准确地识别小的病灶或病变。

2.灵敏度：DR技术的灵敏度是指系统对X射线的响应程度。灵敏度越高，系统对低剂量X射线的响应就越好，从而可以减少患者暴露于辐射的风险。

3.动态范围：DR技术的动态范围是指系统能够处理的亮度差异范围。较大的动态范围可以更好地显示高亮度和低亮度区域的细节，从而提高图像的诊断能力。

4.噪声：DR技术的噪声是指图像中的随机变化。较低的噪声有助于提高图像的质量和可读性。

5.曝光剂量：DR技术的曝光剂量是指患者在成像过程中暴露于X射线的剂量。要求曝光剂量尽可能低，以减少患者的辐射风险。

6.成像速度：DR技术的成像速度是指从X射线暴露到图像显示所需的时间。快速的成像速度可以提高工作效率，减少患者的不适感。

7.图像存储和传输：DR技术的图像存储和传输要求能够将数字图像保存在电子媒体上，并能够快速、安全地传输到其他地点进行远程诊断。

除了以上技术参数，DR技术还有一些其他的要求： 1.设备可靠性：DR设备需要具备稳定可靠的性能，以确保图像的质量和准确性。

2.操作便捷性：DR设备应该易于操作，操作人员应该能够快速、准确地完成成像过程。

3.维护成本：DR设备的维护成本应该尽可能低，以降低设备的运营成本。

4.兼容性：DR设备应该能够与其他医疗设备和信息系统无缝集成，以方便医生的工作和信息的共享。

总结起来，DR技术的技术参数和要求包括分辨率、灵敏度、动态范围、噪声、曝光剂量、成像速度等方面的要求。此外，设备的可靠性、操作便捷性、维护成本和兼容性也是DR技术的重要考虑因素。这些技术参数和要求的不断改进和满足，将进一步提高DR技术的临床应用价值和诊断效果。

DR技术参数及要求

DR为直接数字化放射摄影，是上世纪九十年代发展而来的X线摄影新技术，具有较快的成像速度、便捷的操作方法、高效的成像分辨率等优点，并逐渐成为X线摄影技术的引导方向，取得世界各国临床机构以及影像专家的认可。随着医疗技术的不断发展，直接数字化放射影像技术以及设备开始成熟，在世界范围内得到迅速推广，采纳，普及，应用，逐渐成为医院必备设备之一。临床界和工程界专家认为，DR设备将成为高水平数字化影像设备的最终产品。本文即针对DR技术主要参数以及要求进行重点分析，主要内容见下文：

DR主要是由X线发生器、探测器、采集工作站、机械装置等四部分组成。DR之所以被称为直接数字化放射影像，主要是因为中间介质能够直接拍出数字X光像。X线穿射过人体投射到探测器上，探测器将X线影像信息直接转化为数字影像信息，同时同步传输到工作站当中，最后利用工作站医院专业软件进行图像处理。

DR系统能够有效降低临床医生劳动强度，提高劳动效率，加快患者流通速度，相当于普通的屏/胶系统。采用数字技术DR，具有动态范围广、曝光宽容宽度的特点，因此允许摄影技术误差，即使曝光条件难以掌握部位，也能够较好的获取图像。由于直接数字化结果，拍摄X光片信息较丰富，所以可以结合临床需求进行图像处理。比如：图像滤波，宽窗位调节，放大漫游、图像拼接以及距离、面积、密度测量等丰富功能，能够直接为诊断影响中细节观察、对比、分析提供支持、打破以往X光平片固定影像的局限性，为临床诊断提供科学依据。

直接数字成像探测器：①探测主要材料为进口非晶硅整版非拼接，探测器尺寸≥17x17（429mmx429mm）, 探测器象素≥900万像素，象素间距离≤143um,极限分辨率≥3.51p/mm。对于直接数字化X射线摄影技术来讲，决定图像质量不仅仅是平板所采用的技术类型，同时还有平板DQE、采集矩阵、采集灰阶、空间分辨率、最小像素尺寸等重要因素，每个因素均十分重要，在相同的图像尺寸中，采集矩阵越大，像素尺寸越小，图像分辨率则越高，细小组织结构才能更好的显示出来。②高压发生器，分为功率、输出范围、KV调节、最短曝光时间。主机功率≥50kw,最高摄影管电压≥150kvp,最大摄影管电流≥600mA,4mAs范围：0.5mAs-500mAs,摄影时间范围2.0ms-5000ms,APR器官程序摄影≥500组。③X线球管，焦点：0.6mm/1.2mm.焦点功率：22/54kw,旋转阳极热容量≥200kHU,X线管与高压发生器独立，保证球管良好的散热效果。④机械系统：探测器支撑系统采用多功能连镰刀臂式，横臂垂直行程≥1150mm，横臂电动旋转范围：（-30°-0°-﹢90°-12°）±2°。⑤焦屏距SID：1100mm-1800mm手动变焦，摄影床长度≥1900mm.摄影床宽度≥610mm。床面板最大衰减当量＜1.5mmAl,脚轮制动装置可靠，其制动力不能小于100N。⑥高密度铝基滤线栅，滤线栅：480mmx440mm.栅密度，480mmx440mm.栅密度40LP/cm，栅比：≥8:1.滤线栅焦距：≥130cm。

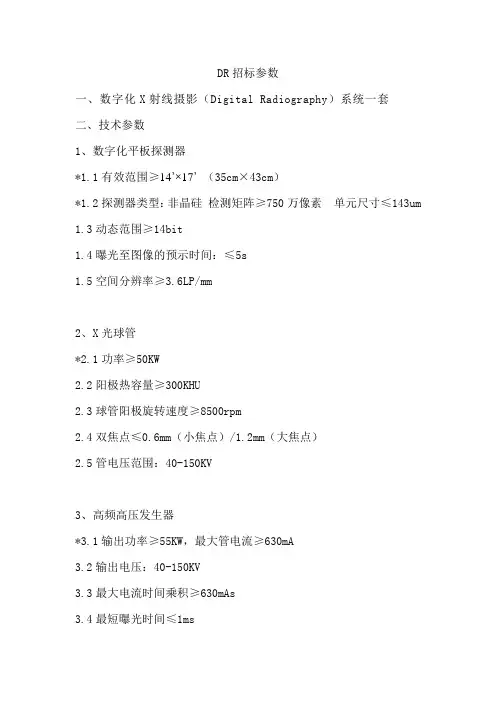

DR招标参数

一、数字化X射线摄影（Digital Radiography）系统一套

二、技术参数

1、数字化平板探测器

*1.1有效范围≥14’×17’ （35cm×43cm）

*1.2探测器类型：非晶硅 检测矩阵≥750万像素 单元尺寸≤143um

1.3动态范围≥14bit

1.4曝光至图像的预示时间：≤5s

1.5空间分辨率≥3.6LP/mm

2、X光球管

*2.1功率≥50KW

2.2阳极热容量≥300KHU

2.3球管阳极旋转速度≥8500rpm

2.4双焦点≤0.6mm（小焦点）/1.2mm（大焦点）

2.5管电压范围：40-150KV

3、高频高压发生器

*3.1输出功率≥55KW，最大管电流≥630mA

3.2输出电压：40-150KV

3.3最大电流时间乘积≥630mAs

3.4最短曝光时间≤1ms 3.5逆变频率: ≥70KHZ

4、智能控制的双立柱机架及升降床装置

4.1立柱摄影球管中心至平板运动焦距：1100mm~1800mm（智能）

4..2胸片位至卧位转换：总线架构控制一键模式（可以完全切换全手动控制双模式）

4.3一键定位操作系统，通过指令操作键，完全自行运动由立位检查转换到卧位检查的转换，所有动作由控制系统发出指令按照步骤自动完成规定动作，具有软保护系统。

4.4立柱绕垂直中心轴转动0°、90°、180°

4.5 X射线管组件绕中心轴转动角度范围：-30°～+120°

4.6球管与探测器中心同步运动

*4.7电动升降床

4.8球管与探测器自动对准功能: 自动对准射线中心

5、升降胸片架(自动跟踪)

5.1立柱高度≥2000mm

5.2探测器运动范围≥1200mm

5.3探测器中心最低离地距离≤500mm

5.4滤线栅 栅密度：≥36线/cm

6、采集工作站 6.1工作站: 主要配置:CPU英特尔3.0G；内存：≥4G；硬盘：≥500G；中文Windows 7 64位专业版

技术参数及要求

1、数字化拍片床系统

1.1 数字化平板探测器

1.1.1 技术：数字化平板探测器

1.1.2 探测器结构：碘化铯+非晶态硅 或 非晶态硒

1.1.3 成像有效尺寸：≥43 X43cm

1.1.4 像素尺寸≤150µm

1.1.5 采集矩阵：≥3kx3k

1.1.6 有效像素≥900万

1.1.7 像素深度≥14bit

1.1.8 分辨率≥35lp/mm

1.1.9 从曝光至获得预示图像时间≤7s

1.1.10从曝光至获得最终图像时间≤12s

1.1.11量子捕获效率（DQE）：≥60%，@ 0 LP

1.1.12 冷却方式：风冷

1.2 卧位平床参数

1.2.1 床面尺寸：≥2400 X750mm

1.2.2床面采用浮动方式，移动范围：纵向≥1200mm，横向≥240mm

1.2.3 床面最低高度：≤520mm

1.2.4 床面升降范围：≥320mm

1.2.5 摄影床采用电动升降

1.2.8 活动滤线器：栅密度≥36lp/cm，栅比≥12：1，栅焦距≥110 cm

1.2.9 活动滤线器采用可插拨结构

3. X射线高压发生器及球管

3.1 X线球管

3.1.1 焦点尺寸：≤0.6/1.2mm，必须是原厂自己生产，并提供相关证明

3.1.2 球管阳极：旋转阳极，转速≥9000转/分

3.1.3 球管功率: 小焦点≥30KW,大焦点≥95KW

3.1.4 阳极热容量≥300KHU

3.1.5 阳极散热率≥100KHU/分

3.1.6 球管安装方式：悬挂式

3.1.7 纵向移动范围≥300cm

3.1.8 横向移动范围≥140cm

3.1.9 上下移动范围≥140 cm

3.1.10沿水平轴旋转≥±125度

3.1.11 沿垂直轴旋转≥±180度（45度有锁定）

3.1.12 球管与平板自动跟踪功能，机械对中精度必须满足X投照系统的要求

3.1.13 球管悬吊装置具备近台控制器，有技术参数显示
