DR设备配置及技术参数要求

二、技术规格要求： （带*号为重要技术参数）

包1数字化X线摄影系统（DR）2台；

1．整机性能：碘化铯加单CCD探测器DR，具有采集、存储、传输等数字图像功能，要求分辨率高和后处理功能强大。能满足立位、卧位、坐姿和各种特殊投照角度的拍片要求，在各种体位均可获得完美的摄影效果，操作灵活简便。

2．主要用途：用于全数字化胸片及全身检查，头颅、腹部、脊椎、骨盆、四肢摄片等全身检查诊断（含DICOM3.0打印功能）

3．主要配置：高压发生器、X线球管、束光器、滤线栅、CCD探测器、 摄影架及摄影床、数字图像系统

4．技术规格：

*4.1机械结构类型:悬吊管球+移动平床+立Bucky固定立柱

4.2高频高压发生装置:

4.2.1输出功率 50KW 工作频率：50-100KHz

4.2.2摄影kV：40～150kV

4.2.3摄影mA：10～500mA

4.2.4最小曝光时间:≤1ms

4.2.5摄影方式:普通摄影,滤线器摄影,器官程序摄影

4.3 X线球管

4.3.1焦点:0. 6/1.2mm

4.3.2最大摄影kv:150kv

4.3.3球管热容量: ≥150kHU

4.3.4束光器（进口）：a)手动限束器，方视野； b) 照射野指示灯：100W，24VAC

4.4 摄影架及摄影床：焦屏距：（100-180）cm±5cm，连续可调。摄影床尺寸: 长度200厘米，宽度65cm，高度70厘米，偏差不大于±3厘米

4.5 CCD数字化探测器

4.5.1针状结构碘化铯+单CCD芯片

4.5.2摄像尺寸:≥17*14英寸

4.5.3像素值≥900万

4.5.4像素尺寸≤108微米

4.5.5极限空间分辨率≥3.1 Lp/mm

*4.5.6 A/D转换系数;14 bit 65535灰阶

4.5.7影像采集时间: ≤2s 图像建立时间≤15s

4.5.8具有剂量优化模式

4.5.9滤线器：栅比8：1栅 密度＞180线/英寸

一、设备名称：双立柱DR

采购数量：1

二、技术参数

双立柱DR招标参数

1、设备用途说明:用于头颅、颈椎、四肢、胸部、腹部等站立位、卧位的数字X线摄影系统。系统为双立柱结构，独立地轨，非悬吊或UC臂结构。

2、数字化移动式平板探测器：与整套系统制造商为同一品牌

2.1类型：无线移动板

2.2成像尺寸：≥17" *17"

2.3像素大小：≤139μm；

2.4空间分辨率：≥3. 41p/mm；

2.5检测灰度级(A/D bit数)：≥16bit

2.6成像时间：≤4s

2.7厚度：≤15mm

3、球管：与整套系统制造商为同一品牌

3.1功率：小焦点≥33KW 大焦点≥ 78KW

3.2阳极热容量≥300KHU

3.3双焦点≤0.6mm (小焦点) /1. 2mm (大焦点)

3.4管电压范围：≥40—150KV

4、高频高压发生器：与整套系统制造商为同一品牌 4.1输出功率：≥60kW

4.2频率：≥50kHZ

4.3摄影kV调节范围：≥40~ 150KV

4.4摄影mA范围：≥10mA ~ 800mA

4.5曝光时间范围：≥lms—10s

4. 6曝光电流时间积范围：≥0. 1~800mAs，提供整机检验报告证明资料

4.7具有故障状态显示报警功能

5、固定滤线栅(两块)

5.1栅质：铝基栅

5.2栅密度：≥103LP/ inch

5.3栅格比：≥10:1

5.4栅焦距：100cm (摄影床用)/180cm (胸片架用)

6、摄影床

6.1床面尺寸:≥2000mm * 760mm

6.2床面纵向移动范围:≥900mm

6.3床面横向移动范围:≥260mm

6.4 X线管立柱纵向运动范围:≥1720mm

6.5 X线管沿立柱垂直运动范围:≥1240mm

6. 6球管绕立柱旋转范围:≥士180°

6. 7球管绕横臂旋转范围:≥士180°

6.8片屉纵向移动范围:≥560mm 7、立式胸片架

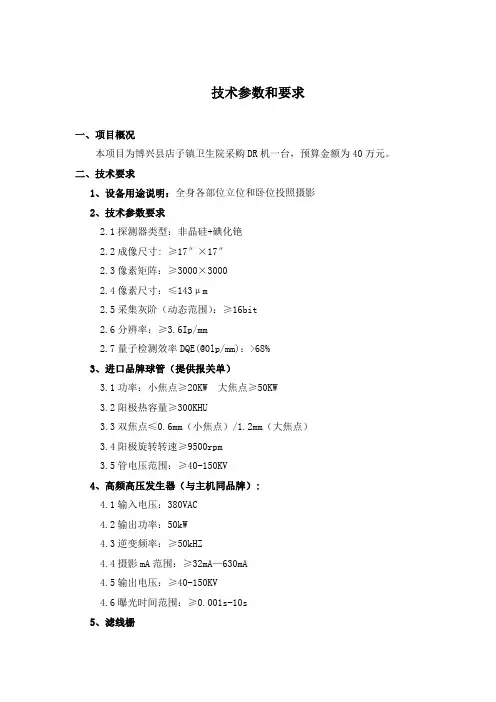

技术参数和要求

一、项目概况

本项目为博兴县店子镇卫生院采购DR机一台，预算金额为40万元。

二、技术要求

1、设备用途说明：全身各部位立位和卧位投照摄影

2、技术参数要求

2.1探测器类型：非晶硅+碘化铯

2.2成像尺寸:≥17″×17″

2.3像素矩阵：≥3000×3000

2.4像素尺寸：≤143μm

2.5采集灰阶（动态范围）：≥16bit

2.6分辨率：≥3.6Ip/mm

2.7量子检测效率DQE(@0lp/mm)：>68%

3、进口品牌球管（提供报关单）

3.1功率：小焦点≥20KW大焦点≥50KW

3.2阳极热容量≥300KHU

3.3双焦点≤0.6mm（小焦点）/1.2mm（大焦点）

3.4阳极旋转转速≥9500rpm

3.5管电压范围：≥40-150KV

4、高频高压发生器（与主机同品牌）:

4.1输入电压：380VAC

4.2输出功率：50kW

4.3逆变频率：≥50kHZ

4.4摄影mA范围：≥32mA—630mA

4.5输出电压：≥40-150KV

4.6曝光时间范围：≥0.001s-10s

5、滤线栅5.1栅质：铝基栅

5.2栅密度：≥38L/cm

5.3栅格比：≥10:1

5.4栅焦距：130cm

6、机械床台系统

6.1机械结构：天轨悬吊式，落地式

6.2天轨行程：横向≥180cm

6.3机械臂上下移动范围：≥120cm

6.4球管绕垂直轴旋转范围：≥＋180°～－180°

6.5球管绕水平轴旋转范围：≥＋90°～－90°

6.6立式摄影架：平板垂直运动范围：≥1200mm

6.7胸片架平板旋转范围：≥0°～90°

6.8X管球机头配有控制装置彩色液晶触摸屏，可控制机械部分所有电动操

作，并且具备SID测量、刻度和数码双重显示。

6.9摄影床，配有万向轮,带刹车装置。

7、图像采集及处理工作站PACS系统

7.1软件为与设备同品牌，有自主知识产权的最新版本，并且升级免费。

7.2显示器：21.5英寸液晶监视器

7.3配置：CPU2.0GHz；内存：≥8G；硬盘：1T

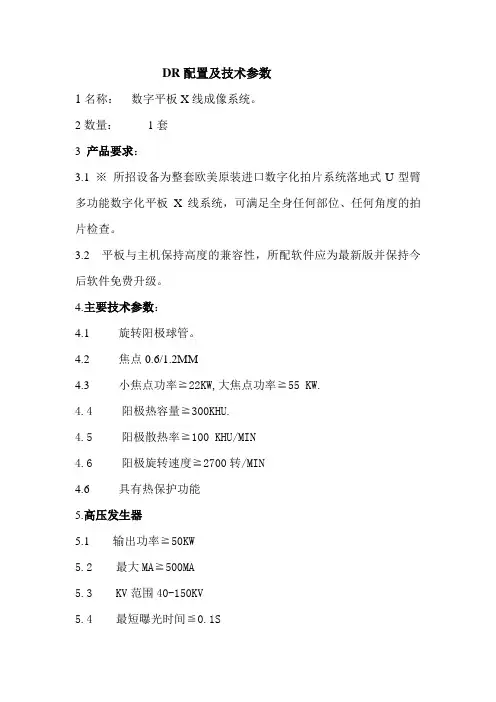

DR配置及技术参数

1名称： 数字平板X线成像系统。

2数量： 1套

3 产品要求：

3.1 ※ 所招设备为整套欧美原装进口数字化拍片系统落地式U型臂多功能数字化平板X线系统，可满足全身任何部位、任何角度的拍片检查。

3.2 平板与主机保持高度的兼容性，所配软件应为最新版并保持今后软件免费升级。

4.主要技术参数：

4.1 旋转阳极球管。

4.2 焦点0.6/1.2MM

4.3 小焦点功率≧22KW,大焦点功率≧55 KW.

4.4 阳极热容量≧300KHU.

4.5 阳极散热率≧100 KHU/MIN

4.6 阳极旋转速度≧2700转/MIN

4.6 具有热保护功能

5.高压发生器

5.1 输出功率≧50KW

5.2 最大MA≧500MA

5.3 KV范围40-150KV

5.4 最短曝光时间≦0.1S 5.5 具有自动曝光控制（AEC）

5.6 曝光至图像预览时间≦1.5S

6.探测器

6.1 材料组成：GOS/非晶硅（整板）

6.2 像素矩阵：≧3000X3000

6.3 探测板有效采集区域≧43X43CM

6.4 ※像素尺寸≦140微米

6.5 分辨率≧3.0线对/MM

6.6 灰阶度（A/D BiT数）≧14比特

6.7 DQE≧45%

7. 机架系统及胸片架

7.1 ※ 球管机架落地式U型臂

7.2 探测器旋转+/-45度

7.3 球管旋转≧210度

7.4 U型臂旋转≧150度

7.5 SID≧100-180CM

7.6 ※ U型臂升降及SID调整全电动兼手动操作，并提供红外无线遥控器操作。

7.7 缩光器自动或手动

7.8 滤线栅密度≧50LP/CM栅比≧8:1

7.9 3个电离室，并具有自动曝光系统
