PID控制器的基本原理与应用

PID控制器的原理与调节方法

PID控制器是一种常见的控制算法，广泛应用于工业自动化系统中。它是通过对反馈信号进行比例、积分和微分处理，来实现对被控对象的控制。本文将介绍PID控制器的原理和调节方法，并探讨其在实际应用中的一些注意事项。

一、PID控制器原理

PID控制器的原理基于三个基本元素：比例、积分和微分。这三个元素分别对应控制误差的当前值、累积值和变化值。PID控制器根据这三个元素的加权和来生成控制信号，以实现对被控对象的稳定控制。

1. 比例元素（P）

比例元素是根据当前的控制误差进行调节的。它直接乘以一个比例系数，将误差放大或缩小，生成相应的控制信号。比例元素的作用是快速响应控制误差，但可能引起超调和震荡。

2. 积分元素（I）

积分元素是对控制误差的累积值进行调节的。它将误差进行积分，得到一个累积值，并乘以一个积分系数，生成相应的控制信号。积分元素的作用是消除稳态误差，但可能导致系统响应过慢或产生超调。

3. 微分元素（D）

微分元素是对控制误差的变化率进行调节的。它将误差进行微分，得到一个变化率，并乘以一个微分系数，生成相应的控制信号。微分元素的作用是预测误差的变化趋势，以提前调整控制信号，但可能引起过度调节和噪声放大。

通过调节比例、积分和微分元素的系数权重，可以优化PID控制器的响应速度、控制精度和抗干扰能力。

二、PID控制器调节方法

PID控制器的调节方法通常包括经验法和自整定法两种。

1. 经验法

经验法是基于经验和试错的方法，通过手动调节PID控制器的系数来实现对被控对象的控制。具体步骤如下：

步骤一：将积分和微分元素的系数设为零，只调节比例元素的系数。

步骤二：逐渐增大比例系数，观察系统的响应，并调整至系统稳定且响应时间较短。

步骤三：增加积分系数，减小系统的稳态误差，但要注意避免系统过调和震荡。

步骤四：增加微分系数，提高系统对突变的响应速度，但要避免过度调节和噪声放大。

PID的原理及应用

1. 什么是PID？

PID是一种常用的控制算法，是Proportional-Integral-Derivative（比例-积分-微分）的缩写。它是一种自适应控制算法，被广泛应用于工业控制系统中，用于自动控制温度、压力、流量等参数。

2. PID的基本原理

PID控制器通过计算误差的比例、积分和微分部分来调整输出控制量，以使系统达到期望的稳态值。下面是PID控制器的基本原理：

• 比例（P）：比例控制部分根据当前测量值与期望值之间的差异来计算输出。比例控制的作用是根据误差的大小来调整输出的大小。当误差较大时，比例控制器会产生较大的调整力，使系统快速接近稳态值。

• 积分（I）：积分控制部分根据误差的累积来计算输出。积分控制的作用是消除稳态误差，即使误差非常小，积分控制器也能保持一定的输出。积分控制器常用于消除系统的永久偏差。

• 微分（D）：微分控制部分根据误差的变化率来计算输出。微分控制的作用是预测系统未来的行为，当误差的变化率较大时，微分控制器会制动输出的变化，以避免系统过冲或振荡。

PID控制器将比例控制、积分控制和微分控制的输出相加，得到最终的输出调整量，从而控制系统运行到稳定状态。

3. PID的应用领域

PID控制器广泛应用于各个领域的控制系统中，下面列举了几个常见的应用领域：

• 温度控制：在温控系统中，PID控制器可以根据温度传感器测量到的数据，调整加热器或冷却器的输出，以控制温度稳定在期望值。

• 压力控制：在压力控制系统中，PID控制器可以根据压力传感器测量到的数据，调整泵或阀门的输出，以维持压力稳定在设定值。

• 流量控制：在流量控制系统中，PID控制器可以根据流量传感器测量到的数据，调整阀门或马达的输出，以控制流量保持在目标值。

• 位置控制：在机器人或自动化设备中，PID控制器可以根据位置传感器测量到的数据，调整电机或执行器的输出，以控制位置精确到期望的位置。 4. PID优缺点

1

PID控制原理和特点

143401010529 二班 李卓奇

工程实际中，应用最为广泛调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节。PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制主要技术之一。当被控对象结构和参数不能完全掌握，或不到精确数学模型时，控制理论其它技术难以采用时，系统控制器结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。即当我们不完全了解一个系统和被控对象﹐或不能有效测量手段来获系统参数时，最适合用PID控制技术。PID控制，实际中也有PI和PD控制。PID控制器就是系统误差，利用比例、积分、微分计算出控制量进行控制。

1、比例控制（P）：

比例控制是最常用的控制手段之一，比方说我们控制一个加热器的恒温100度，当开始加热时，离目标温度相差比较远，这时我们通常会加大加热，使温度快速上升，当温度超过100度时，我们则关闭输出，通常我们会使用这样一个函数

e(t) = SP – y(t)-

u(t) = e(t)*P

SP——设定值

e(t)——误差值

y(t)——反馈值

u(t)——输出值

P——比例系数

滞后性不是很大的控制对象使用比例控制方式就可以满足控制要求，但很多被控 2 对象中因为有滞后性。

也就是如果设定温度是200度，当采用比例方式控制时，如果P选择比较大，则会出现当温度达到200度输出为0后，温度仍然会止不住的向上爬升，比方说升至230度，当温度超过200度太多后又开始回落，尽管这时输出开始出力加热，但温度仍然会向下跌落一定的温度才会止跌回升，比方说降至170度，最后整个系统会稳定在一定的范围内进行振荡。

如果这个振荡的幅度是允许的比方说家用电器的控制，那则可以选用比例控制

2、比例积分控制（PI）：

积分的存在是针对比例控制要不就是有差值要不就是振荡的这种特点提出的改进，它常与比例一块进行控制，也就是PI控制。

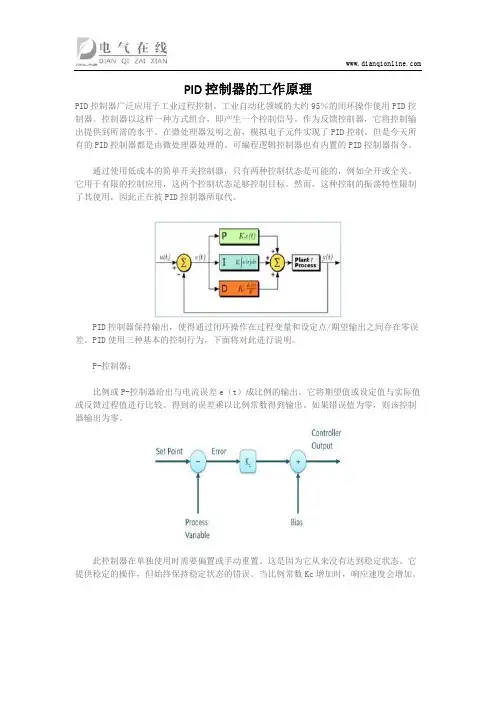

PID控制器的工作原理 PID控制器广泛应用于工业过程控制。工业自动化领域的大约95％的闭环操作使用PID控制器。控制器以这样一种方式组合，即产生一个控制信号。作为反馈控制器，它将控制输出提供到所需的水平。在微处理器发明之前，模拟电子元件实现了PID控制。但是今天所有的PID控制器都是由微处理器处理的。可编程逻辑控制器也有内置的PID控制器指令。 通过使用低成本的简单开关控制器，只有两种控制状态是可能的，例如全开或全关。它用于有限的控制应用，这两个控制状态足够控制目标。然而，这种控制的振荡特性限制了其使用，因此正在被PID控制器所取代。

PID控制器保持输出，使得通过闭环操作在过程变量和设定点/期望输出之间存在零误差。PID使用三种基本的控制行为，下面将对此进行说明。 P-控制器： 比例或P-控制器给出与电流误差e（t）成比例的输出。它将期望值或设定值与实际值或反馈过程值进行比较。得到的误差乘以比例常数得到输出。如果错误值为零，则该控制器输出为零。

此控制器在单独使用时需要偏置或手动重置。这是因为它从来没有达到稳定状态。它提供稳定的操作，但始终保持稳定状态的错误。当比例常数Kc增加时，响应速度会增加。

I-控制器 由于p-控制器在过程变量和设定点之间总是存在偏差，所以需要I-控制器，这就提供了必要的动作来消除稳态误差。它集成了一段时间的误差，直到误差值达到零。它对最终控制装置的误差为零的值保持不变。 当发生负面误差时，积分控制会降低其输出。它限制了响应速度，影响了系统的稳定性。响应的速度通过减小积分增益Ki而增加。

在上图中，随着I控制器的增益减小，稳态误差也逐渐减小。对于大多数情况下，PI控制器尤其适用于不需要高速响应的场合。 当使用PI控制器，I-控制器输出被限制在一定程度的范围内，克服了积分饱和，其中积分输出的推移，即使在零误差状态增加时，由于在所述植物的非线性的条件。
