建 平 县 职 业 教 育 中 心 备 课 教 案
课 题 模块（单元）
项目（课）
负反馈对放大电路的影响
授课班级 11电子 授课教师 安森
授课类型 新授 授课时数 2
教学目标 知识目标 负反馈对放大器性能的影响和改善
能力目标 负反馈对放大器性能的影响和改善
情感态度目标 培养学生的学习兴趣，培养学生的爱岗敬业精神
教学核心 教学重点 负反馈对放大器性能的影响和改善
教学难点 非深度负反馈电路的计算。可只讲参数的含义和计算方法，可不作仔细的数学推导
思路概述 本讲首先介绍集成运放电路的组成及各部分的作用，然后采用学生自学为主的方法学习运放典型电路F007的工作原理，辅以讲授其外部电路特性，最后简单讲述集成运放电路的类型选择及其使用。
教学方法 读书指导法、演示法。
教学工具 电脑，投影仪
教 学 过 程
一、组织教学：师生互相问候，安全教育，上实训课时一定要听从老师的指挥，在实训室不要乱动电源。
二、复习提问：
三、导入新课：
1） 负反馈对放大倍数的影响
根据负反馈基本方程，不论何种负反馈，都可使反馈放大倍数下降 1+AF 倍，只不过不同的反馈组态AF的量纲不同而已。
在负反馈条件下放大倍数的稳定性也得到了提高。
AAAFAAAFAAFAAFAAFAd)1(1d)1(d)1(dd)1(dff22f
有反馈时，增益的稳定性比无反馈时提高了(1+AF)倍。
2）负反馈对输入和输出电阻的影响
负反馈对输入电阻的影响与反馈加入的方式有关，即与串联反馈或并联反馈有关，而与电压反馈或电流反馈无关。
负反馈对输出电阻的影响与反馈采样的方式有关，即与电压反馈或电流反馈有关，而与串联反馈或并联反馈无关。
（1）对输入电阻的影响串联负反馈使输入电阻增加，并联负反馈使输入电阻减小
（2）电压负反馈使输出电阻减小，电流负反馈可以使输出电阻增加，
负反馈组态对放大电路性能指标的影响
为了改善放大电路的某些性能指标，达到某种预期的目的，常在放大电路
中引入某种负反馈组态。放大电路一旦引入某种组态的负反馈，它的许多性
能指标都将被影响，影响的程度均与反馈深度 1+ A ˙ F ˙ 的大小有关。
结论1负反馈使放大器的放大倍数下降
| 1+ A ˙ F ˙ |>1 →负反馈→净输入信号减弱→ X ′ ˙ i < X ˙
i → | A ˙ f |<| A ˙ | 。即负反馈使放大器的放大倍数下降。
闭环放大倍数 A ˙ f = X ˙ o X ˙ i = A ˙ 1+ A ˙ F ˙ 在中频区为表示为
A f = X o X i = A 1+AF
可见, 闭环放大倍数 A f 仅是开环放大倍数 A 的 1 1+AF 倍。

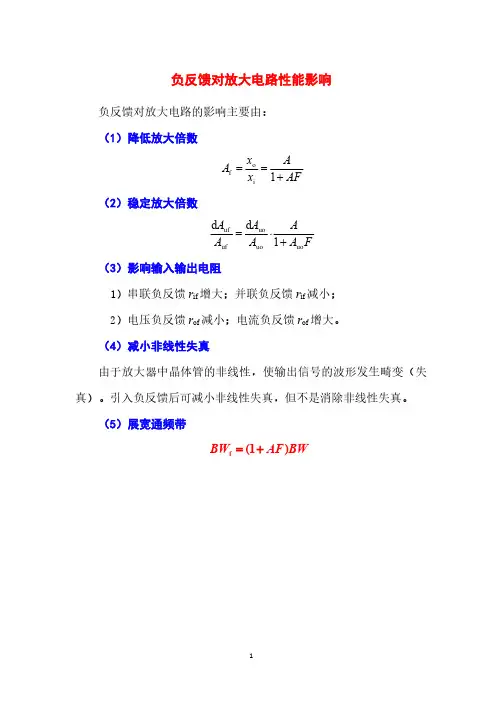

负反馈对放大电路性能影响
负反馈对放大电路的影响主要由：（1）降低放大倍数
AFA
xxA
1iof（2）稳定放大倍数
FAA
AA
AA
uououo
ufuf1dd
（3）影响输入输出电阻
1）串联负反馈rif增大；并联负反馈rif减小；
2）电压负反馈rof减小；电流负反馈rof增大。
（4）减小非线性失真
由于放大器中晶体管的非线性，使输出信号的波形发生畸变（失
真）。引入负反馈后可减小非线性失真，但不是消除非线性失真。
（5）展宽通频带
f(1)BWAFBW
7.3 负反馈对放大电路性能的改善
•提高增益的稳定性•减少非线性失真•扩展频带•对输入电阻和输出电阻的影响•为改善性能引入负反馈的一般原则
•分析负反馈放大电路的一般步骤7.3.1 提高增益的稳定性
闭环时FAAA1F则2F)1(1AFdAdA只考虑幅值有AFAA1F
AdAAFAdA11FF
即闭环增益相对变化量比开环减小了1+AF倍另一方面在深度负反馈条件下FA1F即闭环增益只取决于反馈网络。当反馈网络由稳定的线性元件组成时，闭环增益将有很高的稳定性。7.3.2 减少非线性失真
闭环时增益减小，线性度变好。
A
开环幅频响应7.3.4 扩展频带
)1(HHFAF上限频率扩展1+AF倍
AF1LLF下限频率降低1+AF倍
闭环幅频响应HHFFA7.3.5 对输入电阻和输出电阻的影响
串联负反馈——增大输入电阻并联负反馈——减小输入电阻电压负反馈——减小输出电阻，稳定输出电压电流负反馈——增大输出电阻，稳定输出电流
表7.3.2（自看）为改善性能引入负反馈的一般原则
•要稳定直流量——引直流负反馈
•要稳定交流量——引交流负反馈
•要稳定输出电压——引电压负反馈
•要稳定输出电流——引电流负反馈
•要增大输入电阻——引串联负反馈
•要减小输入电阻——引并联负反馈分析负反馈放大电路的一般步骤(1)找出信号放大通路和反馈通路(2)用瞬时极性法判断正、负反馈(3)判断交、直流反馈(4)判断反馈阻态(5)标出输入量、输出量及反馈量(6)估算深度负反馈条件下电路的VFFAAF、、
