第1页共22页12T/H水处理设备

多介质+活性炭+双级反渗透+EDI

技术方案第2页共22页(一)工程概况2.1工程概述本公司根据用户提供的原水水质特点以及综合考虑系统的运行费用及系统占地等情况，工艺技术采用预处理工艺为多介质过滤器、活性炭过滤器作为系统的预处理方案，采用双级反渗透系统作为本系统的一次除盐系统，采用EDI除盐体系为二次除盐技术，保证系统产水满足客户需求。并保证在满足用户的需求情况下，尽量减少成本及运行费用。2.2设备制造标准2.2.1工艺系统设计遵照下列规范1）PL/T5068-1996《化学水设计技术规范》2）GB150《钢制压力容器》3）JB2932《水处理设备制造技术条件》4）ZBG98020-90《水处理设备系列型谱》5）JB2932-86《水处理设备制造技术条件》6）GB/T5226《电器元件标准组装制造》7）JB/T4709-99《钢制压力容器无损检测》8）GB-52261-2002《机械安全机械电器设备第一部分：通用技术条件》9）HG21501《衬胶管道和管件》10）HGJ229-83《水处理设备橡胶衬里技术条件》11）TJ36-79《工业企业设计卫生标准》2.2.2接口法兰及其它符合下列要求进口设备的制造工艺和材料，符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）工业法规涉及的标准和相当标准。1、JB/T74-94《管路法兰技术条件》2、GB9845《钢制搅拌器形式及参数》第3页共22页3、GB12224《钢制阀门一般要求》4、GB1047《管子和管路附件的公称通径》5、JB3366《自动化装置通用技术条件》6、计量泵采用美国石油协会标准API676及GB7783《计量泵试验方法》2.2.3自控设计执行下列标准及规范（1）《过程检测和控制流程图用图形符号和文字代号》GB2625-81（2）《分散控制/集中显示仪表、逻辑控制及触摸屏系统用流程图符号》SHB-Z04-952.2.4电气专业执行的主要设计规范与标准（1）《10kV及以下变电所设计规范》GB50053-94（2）《低压配电设计规范》GB50054-95（3）《爆炸及火灾危险环境电力装置设计规范》GB50058-92（4）《建筑物防雷设计规范》GB50057-94（5）《通用用电设备配电设计规范》GB50055-1993（6）《电热设备电力装置设计规范》GB50056-1993（7）《电力工程电缆设计规范》GB50217-1994（8）《电力设施抗震设计规范》GB50260-1996（9）《并联电容器装置设计规范》GB50227-1995（10）《工业与民用电力装置的过电压保护设计规范》GBJ64-1983（11）工业与民用电力装置的接地设计规范》GBJ65-19832.3设备特点（1）根据项目原水特征，结合已有的纯化水工艺实例，在确保出水达标的前提下，采用成熟、可靠、技术先进的处理工艺。（2）系统运行要求低能耗、低费用。（3）系统设备全面采用实现标准化、模块化和系统化的设计方式，以便快速安装和以后系统维护。第4页共22页（4）设备选型以技术先进、经济合理、安全可靠、高效节能，最大可能地减少维修费用为原则。（5）自动化控制设备以及主要检测仪器、仪表选用国外先进产品或国内知名品牌。设备、仪表、阀门及控制系统选型经过实际检验为运行可靠、稳定的产品；整个系统设计简捷合理、易于操作。方案设计合理、运行稳定、产水的品质满足设计要求，并已在多项类似工程中得到应用及检验。2.4工程界区工程界限为原水箱出口到除盐水泵出口之间的所有设备、管道、仪表、电器、控制系统及配套附件、材料等是由卖方负责购买的，其它由卖方成套供应。卖方负责供货范围内的设计、安装和调试及人员培训工作。第5页共22页(二)技术规范3.1技术条件和指标原水情况：由用户自行提供，见甲方水质报告。3.2水处理系统（温度：15-25℃）（1）预处理系统产水量：23m3/hSDI：≤3（2）一级反渗透产水量≥16m3/h脱盐率≥97%回收率≥60%（3）二级反渗透产水量≥14m3/h脱盐率≥97%回收率≥80%（4）EDI装置产水量12m3/h（20℃）硬度≈0mg/LSiO2≤20μg/L电导≥15MΩ4.3公用系统（1）供水系统：水量23m3/h。（2）供电系统：380v/50hz/3φ,220v/50hz/1φ，±10%，（3）根据乙方统计的容量，由甲方提供动力电源送至乙方的动力配电盘上。第6页共22页(三)主要配置清单12T/H水处理系统工艺流程：多介质过滤器+活性炭过滤器+双级反渗透装置+EDI装置控制方式：反渗透、EDI自动控制其他为手动控制序号设备名称规格型号单位数量厂家一、预处理装置1原水箱V=20m³座1济南材质：PE规格：φ2820xh3300配套出水阀、排污阀套1国产优质2原水泵型号：TD50-28/2台2南方泵业出力：23m3/h扬程：30m功率：4KW配套阀门进口手动蝶阀DN65PN1.0只2合力出口手动蝶阀DN65PN1.0只2合力止回阀DN65PN1.0只2合力3絮凝剂加药装置计量泵型号：RDO03-07台2阿尔道斯流量：3L/h压力：7bar功率：22W溶液箱容积：100L，材质：PE个1济南4多介质过滤器装置设备单台出力:23m³/h/台套1济南4.1本体φ1600xh2400台1滤速11.5m/h本体材质玻璃钢上下布水器材质:ABS套1本体管道材质：UPVC套14.2填料石英砂粒径0.5～1.2mmH=800mm袋50巩义无烟煤粒径0.8～1.6mmH=400mm袋15巩义4.3配套手动阀门套2进水蝶阀DN65PN1.0只1合力出水蝶阀DN65PN1.0只1合力反洗进蝶阀DN125PN1.0只1合力反洗排蝶阀DN125PN1.0只1合力正洗排蝶阀DN65PN1.0只1合力5活性炭过滤器装置设备单台出力:23m³/h/台套1济南第7页共22页5.1本体φ1600xh2400台1滤速11.5m/h本体材质玻璃钢上下布水器材质:ABS套1本体管道材质：UPVC套15.2填料活性炭粒径0.8～1.8mmH=1200mm袋54巩义5.3配套手动阀门套2进水蝶阀DN65PN1.0只1合力出水蝶阀DN65PN1.0只1合力反洗进蝶阀DN125PN1.0只1合力反洗排蝶阀DN125PN1.0只1合力正洗排蝶阀DN65PN1.0只1合力6反洗水池10m³座1济南材质：PE配套出水阀、排污阀套1国产优质7反洗水泵型号：TD100-22/2台1南方泵业流量:75m³/h扬程：22m功率:7.5KW配套阀门出口止回阀DN125PN1.0只1合力出口手动蝶阀DN125PN1.0只1合力二、预脱盐系统1一级保安过滤器型号：EK-400台1济南外形尺寸：Φ400×1400mm设备出力：23m3/h/台1.1配套阀门进水阀、排污阀套11.2深层过滤滤芯内径/外径:25mm/65mmPP支20国产优质长度：40寸过滤精度:5um2一级高压泵型号：CDL20-14台1南方泵业流量:23m3/h，扬程:145m功率：15KW2.1配套阀门套1出口止回阀DN65PN1.6只1合力出口截止阀DN65PN1.6只1合力出口电动阀DN65PN1.6只1合力3一级反渗透装置设备出力:16m3/h/套套1济南系统脱盐率：一年≥98%系统回收率:60﹪3.1反渗透膜元件形式：芳香聚酰胺复合膜型号:BW30-400支16陶氏第8页共22页3.2压力容器4支装设计压力300psi支43.8配套阀门套1产水手动蝶阀DN50/PN1.0只1合力产水止回阀DN50/PN1.0只1合力浓水出口截止阀DN40/PN1.6只1合力浓水出口止回阀DN40/PN1.6只1合力浓水排电磁阀DN40/PN1.6只1合力清洗进手动蝶阀DN65/PN1.6只1合力段间清洗回手动蝶阀DN40/PN1.6只1合力浓水清洗回手动蝶阀D40/PN1.6只1合力4PH调节装置套1计量泵型号：RDO03-07台2阿尔道斯流量：3L/h压力：7bar功率：22W溶液箱容积：100L，材质：PE个1济南5级间水箱V=10m³，PE座1济南配套阀门：出水阀、排污阀套16二级反渗透增压泵型号：CHL16-30台2南方泵业流量:18m³/h扬程：31m功率:3KW配套阀门进口手动蝶阀DN65/PN1.0只2合力出口止回阀DN65/PN1.0只2合力出口手动蝶阀DN65/PN1.0只2合力7二级保安过滤器型号：EK-400台1济南外形尺寸：Φ400×1400mm设备出力：18m3/h/台7.1配套阀门进水阀、排污阀套17.2深层过滤滤芯内径/外径:25mm/65mmPP支20国产优质长度：40寸过滤精度:5um8二级高压泵型号：CDL20-10台1南方泵业流量:18m3/h，扬程:124m功率：11KW8.1配套阀门套1出口止回阀DN65PN1.6只1合力出口截止阀DN65PN1.6只1合力出口电动阀DN65PN1.6只1合力9二级反渗透装置设备出力:14m3/h/套套1济南系统脱盐率：三年90%系统回收率:80﹪第9页共22页9.1反渗透膜元件形式：芳香聚酰胺复合膜型号:BW30-400支12陶氏9.2压力容器4支装2:1设计压力300psi支39.3高压管道配套不锈钢304套1济南9.4低压管道配套UPVC套1济南9.5机架碳钢涂环氧套1济南9.6配套阀门套1产水手动蝶阀DN50/PN1.0只1合力产水止回阀DN50/PN1.0只1合力浓水出口截止阀DN32/PN1.6只1合力浓水出口止回阀DN32/PN1.6只1合力浓水排电磁阀DN32/PN1.6只1合力清洗进手动蝶阀DN65/PN1.6只1合力段间清洗回手动蝶阀DN40/PN1.6只1合力浓水清洗回手动蝶阀D32/PN1.6只1合力10中间水箱V=5m³，PE座1济南三深度除盐系统设计出力：12m3/h套1济南1中间水泵型号：CHL16-30台2南方泵业流量：14m3/hr扬程：36m材质：SUS304功率：380V/3KW/50Hz1.1配套阀门套2进口手动蝶阀DN50/PN1.0只2合力出口止回阀DN50/PN1.0只2合力出口手动蝶阀DN50/PN1.0只2合力2精密过滤器出力：14m3/h套1济南2.1精密过滤器规格：φ350×h1380mm台1济南2.2过滤芯过滤精度：0.5um支15国产优质内径/外径:25mm/65mm长度：40寸3EDI主机套1济南3.1EDI模块型号型号：EK-3块4产水流量3m3/h/块电压180-300VDC电流2-6ADC变压整流装置电压：180-300V套4电流：6A3.2管道配套UPVC套1济南3.3机架套1济南4EDI水箱容积：10m3，PE套2济南5除盐水泵型号：CHL12-30台2南方泵业第10页共22页流量：12m3/hr扬程：30m功率：1.8Kw配套阀门进口手动蝶阀DN50PN1.0只2合力出口止回阀DN50PN1.0只2合力出口手动蝶阀DN50PN1.0只2合力四、清洗系统套11清洗水箱容积：1m³材质：PE只1济南2清洗泵型号：CHL12-30台1南方泵业流量:12m3/h，扬程：30m功率:1.8KW配套阀门进口手动蝶阀DN50PN1.0只1合力出口止回阀DN50PN1.0只1合力出口手动蝶阀DN50PN1.0只1合力3保安过滤器型号：EK-350不锈钢台1济南出力:15m3/h3.1配套阀门进口手动蝶阀DN50/PN1.0只1合力排污球阀DN25/PN1.0只1国产优质3.2深层过滤滤芯长度：1016mm支15国产优质过滤精度:5um长度：1016mm六、仪表清单套1济南1流量表批1过滤器总进水流量表FCT-8350只1科瑞达一级反渗透产水流量计LZS-65,25t/h,有机玻璃只1余姚一级反渗透浓水流量计LZS-50,16t/h,有机玻璃只1余姚二级反渗透产水流量计LZS-65,25t/h,有机玻璃只1余姚二级反渗透浓水流量计LZS-50,10t/h,有机玻璃只1余姚化学清洗流量计LZS-65,25t/h,有机玻璃只1余姚EDI产水流量计LZS-50,16t/h,有机玻璃只1余姚EDI进水流量计LZS-32,4t/h,有机玻璃只4余姚EDI浓水流量计LZS-15,1000L/h,有机玻璃只4余姚EDI极水流量计LZS-15,160L/h,有机玻璃只4余姚2压力表计套1泵出口就地压力表0-1.0MPa，径向，不锈钢套10余姚过滤器进出水压力表0-1.0MPa，径向，不锈钢套4余姚反渗透进水压力表0-2.5MPa，轴向，不锈钢套2余姚反渗透浓水压力表0-2.5MPa，轴向，不锈钢套2余姚反渗透段间压力表0-2.5MPa，轴向，不锈钢套2余姚反渗透产水压力表0-1.0MPa，轴向，不锈钢套2余姚

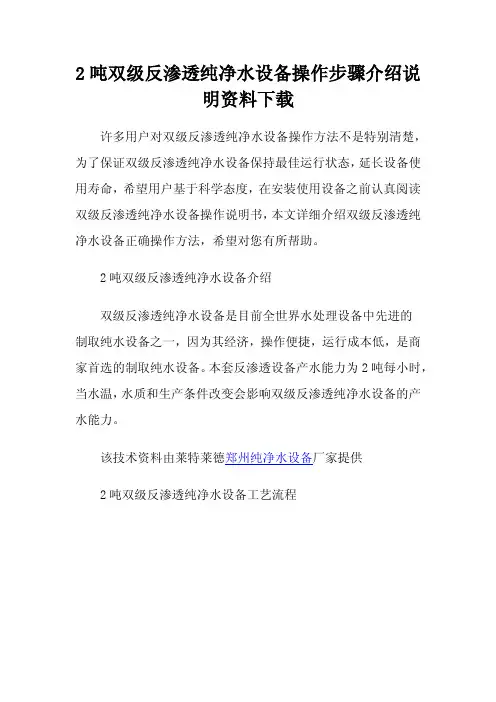

2吨双级反渗透纯净水设备操作步骤介绍说

明资料下载

许多用户对双级反渗透纯净水设备操作方法不是特别清楚，

为了保证双级反渗透纯净水设备保持最佳运行状态，延长设备使

用寿命，希望用户基于科学态度，在安装使用设备之前认真阅读

双级反渗透纯净水设备操作说明书，本文详细介绍双级反渗透纯

净水设备正确操作方法，希望对您有所帮助。

2吨双级反渗透纯净水设备介绍

双级反渗透纯净水设备是目前全世界水处理设备中先进的

制取纯水设备之一，因为其经济，操作便捷，运行成本低，是商

家首选的制取纯水设备。本套反渗透设备产水能力为2吨每小时，

当水温，水质和生产条件改变会影响双级反渗透纯净水设备的产

水能力。

该技术资料由莱特莱德郑州纯净水设备厂家提供

2吨双级反渗透纯净水设备工艺流程

2吨双级反渗透纯净水设备正确操作方法

第一步，打开2吨双级反渗透纯净水设备电源，打开送水阀

门。

第二步，确定原水压力达到开机要求(原水压力：

0.2-0.4MPa)。

第三步，打开精密过滤器顶部排气阀门，进行排气，等到水

从阀门流出后，再将排气阀门关上。

第四步，将反渗透系统的浓水调节阀全部打开。

第五步，开启高压泵，注意原水的压力显示。

第六步，等到浓水及纯水调节阀门出水五到十分钟后，调节

浓水及纯水的出水比例。

第七步，产水过程是由纯水箱上的两个液位开关形成自动控

制。

第八步，关闭2吨双级反渗透纯净水设备电源。

资源推荐：2吨双级反渗透纯净水设备操作步骤介绍说明资料下

载

2t/h双级反渗透设计方案

工艺：预处理+双级反渗透

热

线

传真：029-

目 录

一、项目概述

二、方案设计

1、设计引用相关标准、文献

3、系统特点

3、工艺流程

三、单元功能说明

1. 泵部分

2. 全自动多介质过滤器

3. 全自动活性碳过滤器

4. 精密过滤器

5. 反渗透装置

6. 软化水部分

四、设备技术参数

五、系统配置清单

六、服务及保证

七、售后服务承诺

八、商务部分

九、实施计划部分

附件1：工艺流程图

附件2：公司简介

附件3：部分工程业绩

一、项目概述 业主单位：

设计单位：西安迪奥环保科技有限公司

联系电话： 根据我公司销售工程师的沟通及贵单位领导、技术人员提供的情况，贵单位拟投资建设一套纯水处理系统和软化水设备。根据客户用水水质指标要求及原水水质情况，我公司设计提供一套纯水处理成套设备，可充分满足贵单位对高品质用水的需求。

1 工程类别：水处理系统的销售 · 安装 · 服务

2 工程地点：

3 本方案涉及的技术要求：

3.1 系统总进水量：≥6.00m3/hr

3.2 系统产水量：≥2m3/hr@25℃

3.3 系统回收率：≥60％

3.4 产水水质：电导率≤10μs/cm@25℃

3.5运行方式：系统相关设备受液位联锁控制全自动运行，无需人工干预，并具备手动操作功能。

4 本方案原始设计条件如下：

4.1 原水水源：本设计方案是基于用户原水供水管网末梢水满足并符合《食品安全国家标准

包装饮用水》（GB19298-2014）标准而进行的设计。

4.2 设计温度：25℃

4.3 原水水质分析：自来水水。

4.4 设计界线：纯水制水间内。

4.5 其他涉及的设计基础条件将在技术讨论中确定。

5 系统对外界要求：

5.1 进水管：原水进水管送至纯水制水间内指定位置。

5.2 供电缆：根据我方提出系统容量，用户自己负责。
