液晶显示屏操作规程

一、概述

液晶显示屏是一种常见的显示设备，广泛应用于电子产品中。为了保证正确、安全地操作液晶显示屏，在使用液晶显示屏前，有必要了解和掌握其操作规程。本文将介绍液晶显示屏的操作规程，以帮助用户正确使用和维护液晶显示屏。

二、安全操作

1. 在操作液晶显示屏之前，请确保设备已经断电，并断开与电源的连接。

2. 操作液晶显示屏时，避免使用尖锐的物体敲击或刮擦屏幕表面，以免造成损坏。

3. 避免将液晶显示屏放置在极度潮湿或高温的环境中，以防止液晶屏幕受潮或受热而损坏。

4. 操作液晶显示屏时，避免长时间停留在同一画面上，以免产生图像倒置或烧屏现象。

三、开机操作

1. 在确认设备处于断电状态前，将连接液晶显示屏的电源线插入合适的插座。

2. 将液晶显示屏与电脑主机或其他设备连接，确保连接稳固。 3. 打开电源开关，并按下液晶显示屏的电源按钮，启动液晶显示屏。

四、调整设置

1. 如果液晶显示屏未自动调整到合适的分辨率，可以通过操作控制按钮或使用自带遥控器进行分辨率调整。

2. 调整亮度、对比度和色彩等设置时，可以通过液晶显示屏菜单或快捷键进行调节。

五、操作技巧

1. 在操作液晶显示屏时，注意避免使用手指直接触控屏幕，可使用专门的触控笔或清洁柔布进行操作。

2. 在需要长时间保持屏幕显示静态图像时，建议使用屏保功能或定期更换显示内容，以避免烧屏现象。

六、关机操作

1. 在不使用液晶显示屏时，先关闭显示屏上的电源按钮，然后关闭电源开关，最后拔出电源线。

2. 如需移动或存放液晶显示屏，请注意轻拿轻放，避免碰撞或挤压。

七、维护与清洁

1. 在清洁液晶显示屏时，先将电源断开，并等待液晶屏完全冷却。

2. 使用专门的屏幕清洁剂或适用的清洁布进行清洁，避免使用含酒精或化学溶剂的物品。 3. 清洁时，轻柔地擦拭液晶屏表面，以免对屏幕造成刮擦或损伤。

八、故障排除

在使用液晶显示屏过程中，如果出现以下问题，请参考以下故障排除方法：

1. 显示异常或无显示：检查电源线是否插紧，确认电源是否正常供电。

2. 出现亮度不均或颜色失真：检查调整设置是否正确，并尝试重新调整亮度、对比度和色彩等参数。

3. 出现闪烁或频闪：检查刷新率设置是否合适，尝试调整为更稳定的刷新率。

4. 出现烧屏现象：避免长时间停留在同一画面上，使用屏保功能或定期更换显示内容。

九、结语

本文介绍了液晶显示屏的操作规程，包括安全操作、开机操作、调整设置、操作技巧、关机操作、维护清洁以及故障排除等内容，希望能够帮助用户正确操作和维护液晶显示屏，延长其使用寿命，提升使用体验。在操作液晶显示屏时，请始终注意安全，并按照本规程进行操作。

合集下载

液晶显示屏检验规范

液晶显示屏检验规范

1 目的：明确液晶显示屏的检验标准，使来料质量更好地符合我公司的品质要求。

2 适用范围：适用于本公司所使用的液晶显示屏来料的检验。

3 检测条件

3.1 检验仪器和设备：防静电带、专用测试夹具、卡尺。

3.2 检验条件：日光灯功率为60W，被测物与光源距离为1m，目视距离为20-30cm。

3.3 代码：（D：直径，W：宽，L：长，DS：间距）。

4 检验项目及技术要求

4.1 外观：

4.1.1 液晶屏无破损，表面无脏污、斑点、划痕。

4.1.2 边框及FPC线无氧化、脏污、弯形。

4.2 结构尺寸：

4.2.1 液晶屏主体长、宽、厚应符合装配或样品要求。

4.2.2 FPC线及背光电源线尺寸应符合装配或样品要求。

4.3 电气性能：无不显示、缺划、多划、闪动、显示暗等不良现象。

5 检验方法

5.1 外观：目测法。

5.2 结构尺寸：用卡尺测量或试装机板检查。（注：检验时，必须有效配戴防静电带）

5.3 电气性能：用测试夹具检查显示状况。（注：检验时，必须有效配戴防静电带）

6 抽样方案：

6.1 4.1，4.3依GB/T 2828.1-2003，一般检验水平Ⅱ级及正常检验一次抽样方案选取样本。

B类：AQL=0.4 C类：AQL=1.5

6.2 4.2依GB/T 2829-2002，判别水平Ⅱ的一次抽样方案执行。

B类：RQL=15, n=10，Ac=0，Re=1 C类：RQL=30 ，n=10，Ac=1，Re=2

7 处理方法：按《进货检验标准总则》执行。

批准 审核 拟制

8 缺陷类别

8.1 脏污、杂质、异物、气泡、白点、黑点等缺陷判定参照“点缺陷”判定

8.2 线状划伤、玻璃间线状异物缺陷判定参照“线缺陷”判定

附表 序号 检验项目 缺 陷 内 容 缺陷类别

1 外观 脏污、杂质 S≤0.05mm2 /

S＞0.1 mm2 B

有3个或3个以上0.05 mm2＜S≤0.1 mm2的斑点 B

LCD液晶显示屏简介

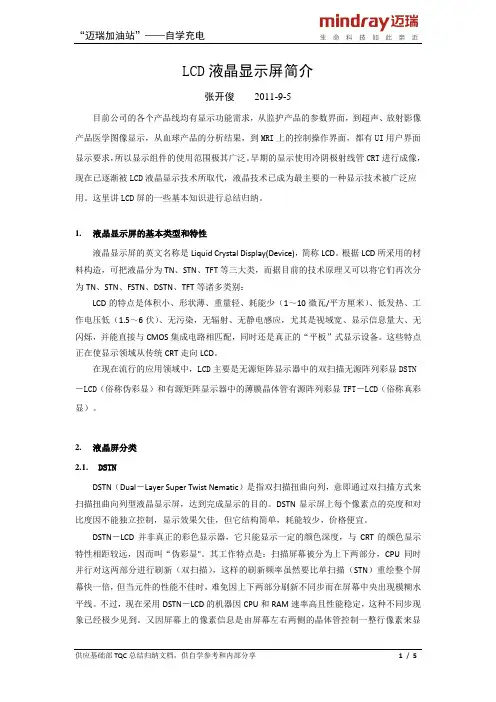

LCD液晶显示屏简介

“迈瑞加油站”——自学充电

1 / 5 LCD液晶显示屏简介

张开俊 2011-9-5

目前公司的各个产品线均有显示功能需求，从监护产品的参数界面，到超声、放射影像产品医学图像显示，从血球产品的分析结果，到MRI上的控制操作界面，都有UI用户界面显示要求，所以显示组件的使用范围极其广泛。早期的显示使用冷阴极射线管CRT进行成像，现在已逐渐被LCD液晶显示技术所取代，液晶技术已成为最主要的一种显示技术被广泛应用。这里讲LCD屏的一些基本知识进行总结归纳。

1. 液晶显示屏的基本类型和特性

液晶显示屏的英文名称是Liquid Crystal Display(Device)，简称LCD。根据LCD所采用的材料构造，可把液晶分为TN、STN、TFT等三大类，而据目前的技术原理又可以将它们再次分为TN、STN、FSTN、DSTN、TFT等诸多类别：

LCD的特点是体积小、形状薄、重量轻、耗能少（1～10微瓦/平方厘米）、低发热、工作电压低（1.5～6伏）、无污染，无辐射、无静电感应，尤其是视域宽、显示信息量大、无闪烁，并能直接与CMOS集成电路相匹配，同时还是真正的“平板”式显示设备。这些特点正在使显示领域从传统CRT走向LCD。

在现在流行的应用领域中，LCD主要是无源矩阵显示器中的双扫描无源阵列彩显DSTN－LCD（俗称伪彩显）和有源矩阵显示器中的薄膜晶体管有源阵列彩显TFT－LCD（俗称真彩显）。

2. 液晶屏分类

2.1. DSTN

DSTN（Dual－Layer Super Twist Nematic）是指双扫描扭曲向列，意即通过双扫描方式来扫描扭曲向列型液晶显示屏，达到完成显示的目的。DSTN显示屏上每个像素点的亮度和对比度因不能独立控制，显示效果欠佳，但它结构简单，耗能较少，价格便宜。

DSTN－LCD并非真正的彩色显示器，它只能显示一定的颜色深度，与CRT的颜色显示特性相距较远，因而叫“伪彩显"。其工作特点是：扫描屏幕被分为上下两部分，CPU同时并行对这两部分进行刷新（双扫描），这样的刷新频率虽然要比单扫描（STN）重绘整个屏幕快一倍，但当元件的性能不佳时，难免因上下两部分刷新不同步而在屏幕中央出现模糊水平线。不过，现在采用DSTN－LCD的机器因CPU和RAM速率高且性能稳定，这种不同步现象已经极少见到。又因屏幕上的像素信息是由屏幕左右两侧的晶体管控制一整行像素来显“迈瑞加油站”——自学充电

液晶显示屏生产流程

液晶显示屏生产流程

曾经爆发过的面板门事件，足以解释用户对于[url=/lcd/]液晶显示器[/url]所采用液晶面板类型的重视，不仅如此，液晶显示器重要的技术提升，如LED背光，超广视角，都与面板有着直接的关系。而占一台液晶显示器80%成本的液晶面板，足以说明它才是整台显示器的核心部分，它的好坏，可以说直接决定了一台液晶显示器品质是否优秀。

如此来看，民用的液晶显示器的生产只是一个组装的过程，将液晶面板、主控电路、外壳等部分进行主装，基本上不会有太过于复杂的技术问题。难道这是说，液晶显示器其实是技术含量不好的产品吗？其实不然，液晶面板的生产制造过程非常繁复，至少需要300道流程工艺，全程需在无尘的环境、精密的技术工艺下进行。

液晶面板的大体结构其实并不是很复杂，笔者将其分为液晶板与背光系统两部分。

液晶面板的LED背光系统

背光系统包括背光板、背光源（CCFL或LED）、扩散板（用于将光线分布均匀）、扩散片等等。由于液晶不会发光，因此需要借助其他光源来照亮，背光系统的作用就在于此，但目前所用的CCFL灯管或LED背光，都不具备面光源的特性，因此需要导光板、扩散片之类的组件，使线状或点状光源的光均匀到整个面，目的是为了让液晶面板整个面上不同点的发光强度相同，但实际要做到理想状态非常困难，只能是尽量减少亮度的不均匀性，这对背光系统的设计与做工有很大的考验。

液晶板在未通电情况下呈半透明状态

可弯曲的柔性印刷板起到信号传输的作用，并且通过异向性导电胶与印刷电路板（蓝色PCB板的部分）压和，使两者连接想通

液晶板从外到里分别是水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片，此外在液晶面板边上还有驱动IC与印刷电路板，主要用于控制液晶板内的液晶分子转动与显示信号的传输。液晶板很薄，不通电的情况下呈半透明状态，它的大体构造就像三明治，下层TFT玻璃与上层彩色滤光片中间夹着液晶。

微观液晶面板，会看到红绿蓝为一组三原色，一般一组或两组为一个像素

液晶显示屏种类

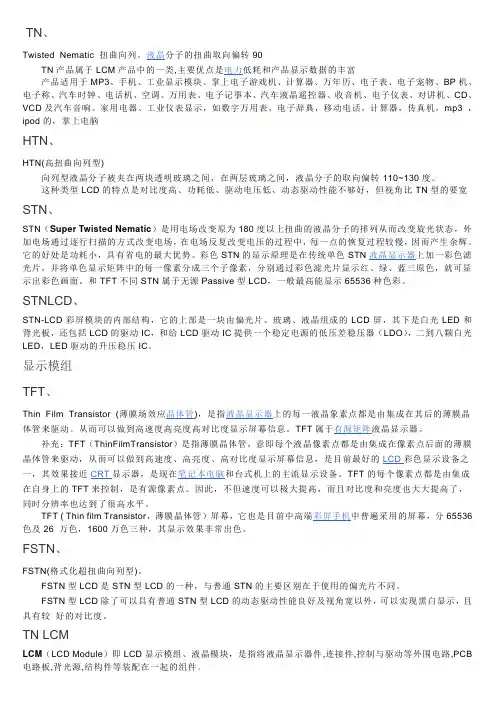

液晶显示屏种类
