完整的瓷砖干挂施工方案

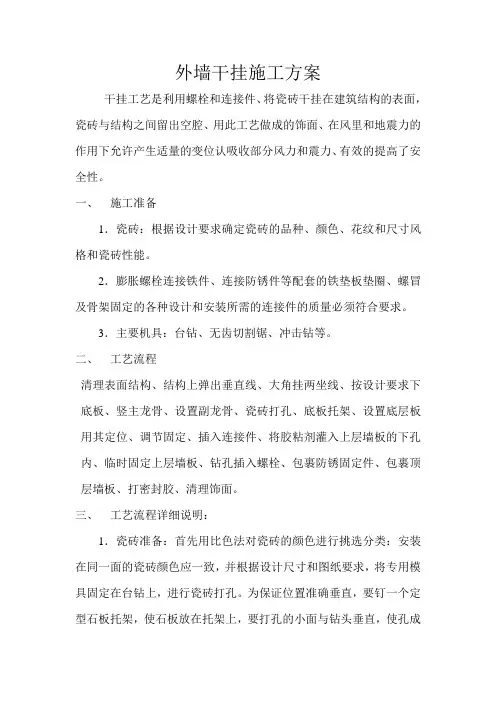

外墙干挂施工方案

干挂工艺是利用螺栓和连接件、将瓷砖干挂在建筑结构的表面，瓷砖与结构之间留出空腔、用此工艺做成的饰面、在风里和地震力的作用下允许产生适量的变位认吸收部分风力和震力、有效的提高了安全性。

一、 施工准备

1．瓷砖：根据设计要求确定瓷砖的品种、颜色、花纹和尺寸风格和瓷砖性能。

2．膨胀螺栓连接铁件、连接防锈件等配套的铁垫板垫圈、螺冒及骨架固定的各种设计和安装所需的连接件的质量必须符合要求。

3．主要机具：台钻、无齿切割锯、冲击钻等。

二、 工艺流程

清理表面结构、结构上弹出垂直线、大角挂两坐线、按设计要求下底板、竖主龙骨、设置副龙骨、瓷砖打孔、底板托架、设置底层板用其定位、调节固定、插入连接件、将胶粘剂灌入上层墙板的下孔内、临时固定上层墙板、钻孔插入螺栓、包裹防锈固定件、包裹顶层墙板、打密封胶、清理饰面。

三、 工艺流程详细说明：

1．瓷砖准备：首先用比色法对瓷砖的颜色进行挑选分类：安装在同一面的瓷砖颜色应一致，并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行瓷砖打孔。为保证位置准确垂直，要钉一个定型石板托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成

型后准确无误，孔深为20mm，孔径为5mm，台钻为4.5mm。

2．基层准备：清理预做饰面瓷砖的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装瓷砖的位置和分快线。

3．挂线：按设计图纸要求，瓷砖安装前腰事先用经纬仪打出大角两个面的竖向控制线，最好在离大角20cm的位置上，以便随时检查垂直线的准确性，保证顺利安装。竖向挂线易用φ1.0～φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8-10kg，上端挂在专用的挂线角架上，角钢架用膨胀螺栓固定在建筑物大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记

4．支底层饰面板托架：把预先加工好的支托按上干线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向钉铺通长的50mm厚木板，木板上口要在同一个水平面上，以保证瓷砖上下面处在同一水平面上。

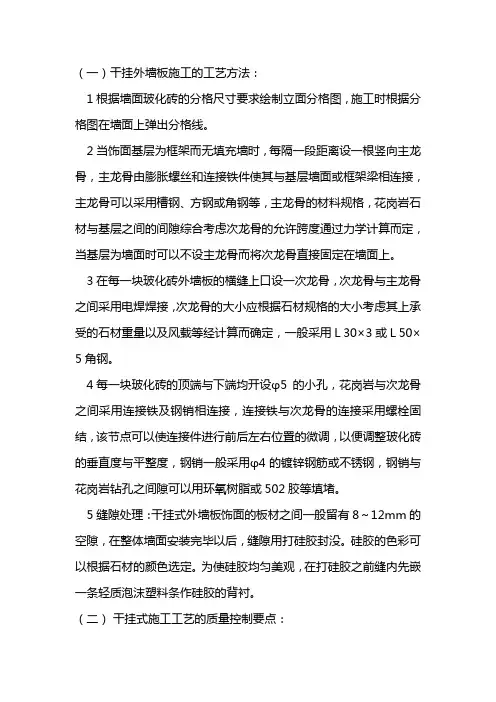

（一）干挂外墙板施工的工艺方法：

1 根据墙面玻化砖的分格尺寸要求绘制立面分格图，施工时根据分格图在墙面上弹出分格线。

2 当饰面基层为框架而无填充墙时，每隔一段距离设一根竖向主龙骨，主龙骨由膨胀螺丝和连接铁件使其与基层墙面或框架梁相连接，主龙骨可以采用槽钢、方钢或角钢等，主龙骨的材料规格，花岗岩石材与基层之间的间隙综合考虑次龙骨的允许跨度通过力学计算而定，当基层为墙面时可以不设主龙骨而将次龙骨直接固定在墙面上。

3 在每一块玻化砖外墙板的横缝上口设一次龙骨，次龙骨与主龙骨之间采用电焊焊接，次龙骨的大小应根据石材规格的大小考虑其上承受的石材重量以及风载等经计算而确定，一般采用Ｌ30×3或Ｌ50×5角钢。

4 每一块玻化砖的顶端与下端均开设φ5的小孔，花岗岩与次龙骨之间采用连接铁及钢销相连接，连接铁与次龙骨的连接采用螺栓固结，该节点可以使连接件进行前后左右位置的微调，以便调整玻化砖的垂直度与平整度，钢销一般采用φ4的镀锌钢筋或不锈钢，钢销与花岗岩钻孔之间隙可以用环氧树脂或502胶等填堵。

5 缝隙处理：干挂式外墙板饰面的板材之间一般留有8～12mm的空隙，在整体墙面安装完毕以后，缝隙用打硅胶封没。硅胶的色彩可以根据石材的颜色选定。为使硅胶均匀美观，在打硅胶之前缝内先嵌一条轻质泡沫塑料条作硅胶的背衬。

（二） 干挂式施工工艺的质量控制要点： 1板材的尺寸要根据结构实际尺寸进行分格排布，在下料之前在饰面的基层墙面上(或框架梁柱上)弹出分格线，在分线分格闭合后将分格绘制成板材分格排布图，然后根据排布图下料加工主次龙骨与饰面板材，这样才能确保整个饰面分格的协调美观。

2 主龙骨与次龙骨及与基层之间的连接要牢固，采用多大的螺栓(或焊缝)要经过设计计算而定，施工时要确保质量，并做好防锈处理，一般龙骨采用镀锌钢材或在钢材表面涂刷防锈漆，特别是焊接点的防锈处理尤为重要。

丈八宾馆10#楼干挂石材外墙外保温施工方案

页脚内容10

施工方案

审批：

审核：

编制：

二零一二年五月八日

丈八宾馆10#楼干挂石材外墙外保温施工方案

页脚内容10

目 录

1. 工程概况…………………………………………….…………….1

2. 施工准备…………………………………………….…………….1

3. 施工设计…………………………………………….…………….3

4. 设计依据……………………………………………….………….3

5. 测量放线……………………………………………….………….3

6. 施工方法………………………………………………….……….3

6.1施工工艺………………………………..………………….…….3

6.2施工方法………………………………………………….…….4

6.2.1骨架安装………………………………….………….…….4

6.2.2骨架焊接………………………………….………….…….4

6.2.3石材安丈八宾馆10#楼干挂石材外墙外保温施工方案

页脚内容10 装………………………………….………….…….5

7. 质量措施的保证……………………………….………………….5

8. 技术交底………………………………………….………….…....6

9. 安全措施…………………………………………….……….……7

1、 工程概况

2、 施工准备

（1）认真组织提前进入施工现场。

（2）根据设计图纸有关资料制定出翻样图，并提出加工规格数量表。

（3）根据设计及有关资料提出材料计划及机具计划。

（4）认真学习和熟识国家验收规范工艺标准。

（5）制定安全生产及防火规章制度，并进行入场前的安全教育工作。

（6）编制施工进度计划，做好劳动安排。

（7）根据图纸其及甲方要求，做好施工技术交底工作。

干挂瓷砖施工工艺

页脚内容

干挂瓷砖施工工艺

施工顺序：

排样→挑选瓷砖→加工、编号→钢架制作、钢架验收→外墙面基层处理→墙面分格放线→钢架固定→检查平整度和牢固性→瓷砖固定→清理表面及嵌缝→填嵌密封条及密封胶→清理→验收。

施工方法：

1、瓷砖准备：

首先用比色法对瓷砖的颜色进行挑选分类；安装在同一面上的瓷砖的颜色保持一致，并根据设计尺寸和图纸的要求，将专用模具固定在台钻上，对石材进行打孔。随后在石材背面刷不饱和树脂胶。瓷砖在刷第一遍胶前，先把编号写在瓷砖上，并将瓷砖上的浮灰及杂污清除干净。

2、墙面分格放线及安装骨架：

首先清理干挂瓷砖部位的结构表面。然后将骨架的位置弹线到主体结构上，放线工作根据轴线及标高点进行。用经纬仪控制垂直度，用水准仪测定水平线，并将其标注到墙上。一般先弹出竖向杆件的位置，确定竖向杆件的锚固点，待竖向杆件布置完毕，再将横向杆件位置弹在竖向杆件上。骨架施工的重点为主龙骨与墙体预埋件的焊接质量、焊接变形，及无预埋件部位的施工方法，并组织业主、监理、浦东新区质监站对其进行隐蔽验收。安装骨架的质量控制点：竖向、横向龙骨弹线位置；竖向龙骨是否在同一平面内。

3、安装瓷砖：

钻孔开槽，固定锚固件。先在石板的两端开槽钻孔。孔中心距板端80-100毫米，孔深20-25毫米，然后在相对于大理石板的墙面相应位置钻直径8-10毫干挂瓷砖施工工艺

页脚内容 米的孔，将不锈钢胀管螺栓一端插入孔中固定好，另一端挂好锚固件。

4、安装瓷砖底层板：

先根据固定在墙上的不锈钢锚固件位置，安装底层瓷砖。将瓷砖孔槽和锚固件固定销对位安置好，然后利用锚固件上的长方形螺栓孔，调节瓷砖的平整、垂直度及缝隙。再用锚固件将瓷砖固定牢固，并且用嵌固胶将锚固件填堵固定。

5、安装上行板：

先往下一行板的插销孔内注入嵌固胶，擦净残余胶液后，将上一行瓷砖按照安装底层板的方法就位。检查安装质量，符合设计及规范要求以后进行固定。
