接地线使用管理规定

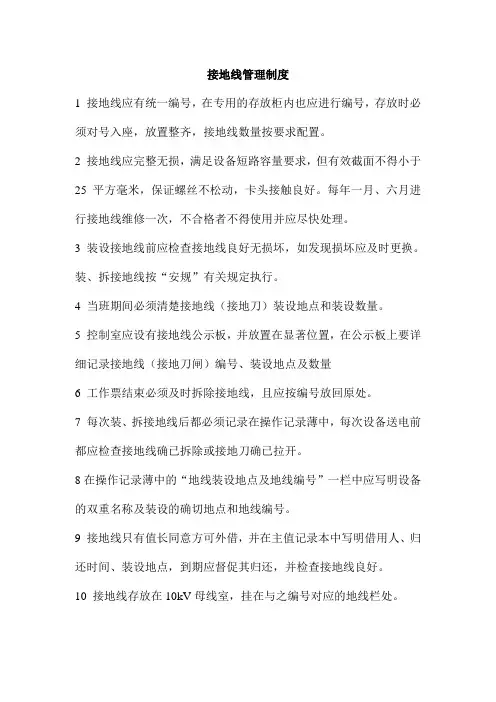

接地线管理制度

1 接地线应有统一编号，在专用的存放柜内也应进行编号，存放时必须对号入座，放置整齐，接地线数量按要求配置。

2 接地线应完整无损，满足设备短路容量要求，但有效截面不得小于25平方毫米，保证螺丝不松动，卡头接触良好。每年一月、六月进行接地线维修一次，不合格者不得使用并应尽快处理。

3 装设接地线前应检查接地线良好无损坏，如发现损坏应及时更换。装、拆接地线按“安规”有关规定执行。

4 当班期间必须清楚接地线（接地刀）装设地点和装设数量。

5 控制室应设有接地线公示板，并放置在显著位置，在公示板上要详细记录接地线（接地刀闸）编号、装设地点及数量

6 工作票结束必须及时拆除接地线，且应按编号放回原处。

7 每次装、拆接地线后都必须记录在操作记录薄中，每次设备送电前都应检查接地线确已拆除或接地刀确已拉开。

8在操作记录薄中的“地线装设地点及地线编号”一栏中应写明设备的双重名称及装设的确切地点和地线编号。

9 接地线只有值长同意方可外借，并在主值记录本中写明借用人、归还时间、装设地点，到期应督促其归还，并检查接地线良好。

10 接地线存放在10kV母线室，挂在与之编号对应的地线栏处。

1

接地线分类及使用范围参考

1 接地线的分类及使用范围

1.1 组合式接地线。由于电压等级不同，线夹数量、接地线长短也不同。由线路端线夹、接地操作杆、短路电缆、接地电缆和接地端线夹组成一套“接地线”，如图1所示。

图1 携带型短路接地线（组合式）

1.2 分相式接地线。每套三组，每组由线路端线夹、接地电缆和接地端线夹连成一体，如图2所示。

图2 分相式接地线

1.3 个人保安接地线是用于防止感应电压危害的个人用接地装置，如图3所示，可分为高压 2 用个人保安接地线和低压用个人保安接地线，又可分为单相式和多相式。

图3 个人保安接地线

2 线夹的分类及使用范围

线夹的分类及使用范围见表1。

表1 线夹的分类及使用范围

类别 线夹

型式 技术

特点 使用

范围 图片

线夹固定方式分类 弹簧压紧式 通过线夹内镶弹簧的压力与导线压紧 适用于各种高压导线或方型母线

螺旋压紧式 通过线夹内带可调行程的螺栓与导线压紧 适用于各种高压导线或方型母线 3 舌型压紧式 通过采用挂钩方式，凭绝缘杆自身重量下压导线，加以两边舌面夹紧固定 适用于各种高压导线

钳型压紧式 夹口为钳型，依靠弹簧压紧 适用于个人保安线

线夹制作方式分类 平口式 通过上下两片方形铝质合金块压紧，将导线包围 适用于方形母线

颚口式 通过颚口内弧形铝质合金片相互压紧，将导线包围 适用于各种输电线路导线

钳口式 夹口为钳型 适用于个人保安线

互叉式 夹口为钳型互叉式 适用于个人保安线

1 接地线使用注意事项

挂接地线是在停电后所采用的安全预防措施，是保护作业人员安全的一道屏障，可防止突然来电对人体的伤害，因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，避免由于接地线原因引起的电气事故。

一、实际工作中，接地线的使用应注意以下事项：

(1) 工作之前必须检查接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

(2) 挂接地线前必须先验电，未验电挂接地线是严重的违章行为。验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂接地线。

(3) 在工作段两端，或有可能来电的支线(含感应电、可能倒送电的自备电)上挂接地线。

(4) 不得将接地线挂在线路的拉线或金属管上。其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

(5) 要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作，预防泥 2 沙、杂物进入接地装置的孔隙之中，从而影响正常使用的零件。

(6) 新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。

(7) 按不同电压等级选用对应规格的接地线，地线的线径要与电气设备的电压等级相匹配。

(8) 不准把接地线夹接在表面油漆过的金属构架或金属板上。虽然金属与接地系统相连，但油漆表面是绝缘体，油漆厚度的耐压达10 kV/mm，可使接地回路不通，失去保护作用。

(9) 严禁使用其它金属线代替接地线。其它金属线不具备通过事故大电流的能力，接触也不牢固，故障电流会迅速熔化金属线，断开接地回路，危及工作人员生命。

(10) 现场工作不得少挂接地线或者擅自变更挂接地线地点。接地线数量和挂接点都是经过工作前慎重考虑的，少挂或变换接地点，都会使现场保护作用降低，使人处于危险的工作状态。

四川华能嘉陵江水电有限责任公司企业标准

生产技术管理工作导则

接地线管理基本规定 Q/HNJLJ.GL.YX.10.2008

1 主题内容与适用范围

本标准对四川华能嘉陵江水电有限责任公司运行接地线管理作了明确规定。

本标准适用于四川华能嘉陵江水电有限责任公司运行人员对接地线的管理。

2 引用标准

《电业安全工作规程》

3 内容

3.1 接地线的规格应符合安规要求。

3.2 接地线应存放整齐，每组地线应编号，地线存放地点也应编号，对号放置，并保持清洁干燥完好，无锈损脱焊。

3.3 使用接地线时应注意电压等级、长度是否适合，并完好无损，装设时应穿好绝缘鞋，戴好绝缘手套。

3.4 接地线的使用步骤：

3.4.1 设备已停运、断电，并有明显的断开点；

3.4.2 使用同等级电压的验电器验明设备确已无电压；

3.4.3 先装好接地端，并检查已固定牢固；

3.4.4 单相逐一搭接对地放电后，再将各相短路线紧固接好。

3.5 接地线装拆完毕后，应在《接地线登记薄》和《运行值班记录》上做好记录。

3.6 接地线的装拆均应得到当班值长许可，严禁任意装拆。

3.7 拆除接地线时，应检查该项工作确已结束，先拆除短路线端，后拆除接地端。

3.8 接地线拆除后，操作员应检查接地线完好无损，固定夹使用灵活，并对号放回原处。

3.9 若发现接地线断股、缺少、损坏时，应及时汇报运行中心主管和安监人员并联系更换。

3.10 各接地线及线夹和地线棒应定期进行试验检查，并将检验结果贴在地线棒杆上，严禁使用超过试验期和试验不合格的接地线。

Q/HNJLJ.GL.YX.10.2008

2

附加说明：

本标准由四川华能嘉陵江水电有限责任公司安全与生产部提出

本标准由安全与生产部起草、修订

本标准主要起草人：陈明哲

本标准由公司标准化委员会负责解释
