下载文档原格式

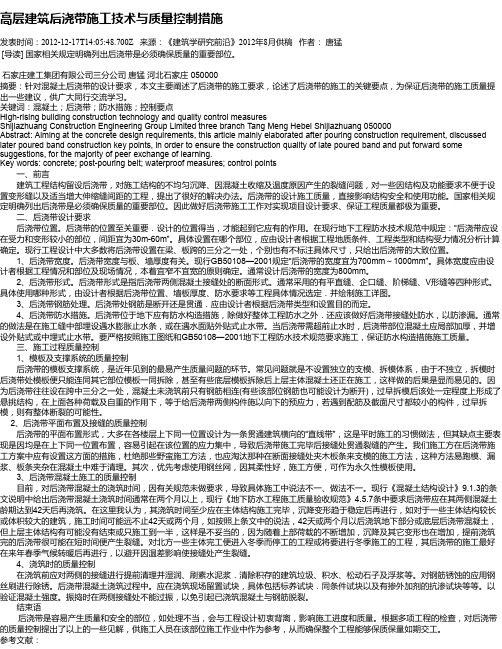

高层建筑后浇带施工技术与质量控制措施发表时间：2012-12-17T14:05:48.700Z 来源：《建筑学研究前沿》2012年8月供稿作者：唐猛[导读] 国家相关规定明确列出后浇带是必须确保质量的重要部位。
石家庄建工集团有限公司三分公司唐猛河北石家庄 050000 摘要：针对混凝土后浇带的设计要求，本文主要阐述了后浇带的施工要求，论述了后浇带的施工的关键要点，为保证后浇带的施工质量提出一些建议，供广大同行交流学习。
关键词：混凝土；后浇带；防水措施；控制要点High-rising building construction technology and quality control measures Shijiazhuang Construction Engineering Group Limited three branch Tang Meng Hebei Shijiazhuang 050000 Abstract: Aiming at the concrete design requirements, this article mainly elaborated after pouring construction requirement, discussed later poured band construction key points, in order to ensure the construction quality of late poured band and put forward some suggestions, for the majority of peer exchange of learning. Key words: concrete; post-pouring belt; waterproof measures; control points一、前言建筑工程结构留设后浇带，对施工结构的不均匀沉降、因混凝土收缩及温度原因产生的裂缝问题，对一些因结构及功能要求不便于设置变形缝以及适当增大伸缩缝间距的工程，提出了很好的解决办法。
浅谈后浇带施工常见的质量问题及质量控制措施作者：杨金兴来源：《建筑工程技术与设计》2014年第16期【摘要】文章先对后浇带施工常见的质量问题进行归纳分析，然后结合工程实际提出一些切实可行的质量控制要点，以确保后浇带的施工质量和主体结构安全。
【关键词】后浇带；质量问题；质量控制措施为使建筑的立面美观、平面布置不受变形缝影响以及使建筑功能更趋合理，应用后浇带技术代替变形缝进行建筑设计的现象已经越来越普遍，然而有一些施工、监理单位对该部位的质量控制普遍重视不够，施工随意性较大，导致开裂、渗漏等质量问题经常出现在墙体、屋面、楼板、地下室等与后浇带相关的部位。
笔者认为，采取一些必要的措施，这些问题是可以得到有效控制的。
一、后浇带施工常见的质量问题1、后浇带部位、宽度设置不正确，造成设计预期的采用后浇带技术代替变形缝的效果难以实现，导致部分结构构件开裂。
2、一些工程为赶工期，未按规范规定和设计要求严格控制后浇带混凝土浇筑时间，后浇带两侧高低层建筑物（高层主楼与低层裙房）之间的差异沉降、钢筋混凝土收缩变形以及温度应力减小等技术指标尚未达到设计预期目标，便进行后浇带混凝土的浇筑，导致部分钢筋混凝土构件开裂。
3、后浇带两侧梁板模板支撑影响楼层施工运输通行，一些工程在后浇带两侧梁板混凝土强度尚未达到设计要求时，模板支撑便大量被拆除甚至全部被拆除，等到要浇筑后浇带混凝土时再重新支设，导致后浇带两侧梁板长时间处在悬臂状态，施工过程在该部位不合理堆载和材料运输动荷载对该梁板产生极为不利的影响，一些工程还出现下层后浇带两侧梁板模板支撑均已拆除，而上层梁板模板直接支撑在处于悬臂受力状态的梁板上，使该梁板额外承受设计所不允许的荷载，导致该部位钢筋混凝土构件开裂。
4、后浇带混凝土数量比较少，其施工过程容易被施工，监理人员所忽视，施工配合比失控、混凝土拌制随意、养护时间不够导致混凝土强度低，一些工程还存在后浇带拆模过早现象，这些问题均有可能导致后浇带楼板开裂。
房建工程后浇带施工技术与质量控制措施摘要：房建工程施工过程中，为提高混凝土施工质量，减少其出现的变形、裂缝、沉降等质量病害，通常都会设置后浇带。
文章结合具体实践，对后浇带施工技术及质量控制措施进行详细分析，以供参考。
关键词：后浇带技术；施工；质量控制；房建工程前言现阶段很多房建工程均设置后浇带，其实际上属于临时变形缝，通过若干时间后，需要对其浇筑混凝土进行封闭，使其能与建筑结构相接结在一起，形成整体结构。
设置后浇带后，能有效降低混凝土施工期间所产生的变形和裂缝、沉降等质量问题。
在具体工程应用后浇带技术时，必须根据有关设计及规定要求，结合工程的具体情况，在结构的基础、楼板、横梁、墙体等位置，布设施工缝，并控制其宽度在60-100cm之间，临时把结构分成几部位，达到规定时间后，检查混凝土结构，确认其已完成收缩及硬化过程后，在后浇带内灌入混凝土，使临时分割的几部分结构，重新进行连结，形成整体结构，完成后浇带施工后，改善及提高整体结构结构的稳定性及安全性及使用性能。
二、后浇带施工技术在房建工程中的具体应用1、工程简介嘉应学院校本部东20-23栋学生宿舍工程。
总建筑面积72312.08平方米，其中地上建筑面积66173.02平方米，地下一层建筑面积6139.06平方米，地下室层高5.1米。
结构形式为框-剪钢筋混凝土结构；地下室防水等级为Ⅱ级，地下室顶板防水等级为Ⅰ级。
根据设计要求，本工程地下室施工需要进行后浇带施工。
二、房建设工程后浇带施工技术1、底板防水后浇带施下室工程在完成底板防水层施工后，要进行钢筋绑扎及安装，用短钢筋头分别在后浇带两边以及钢板止水带下方与板筋连接点焊，钢筋间要保持400mm的间距，钢筋头上安置双层钢丝网，并放于浇混凝土一侧，后设置钢板止水带，之后浇筑后浇带两边混凝土浆，浇筑后要把余浆清理干净，养护混凝土，时间为28d,用模板加盖在后浇带上，有效保护钢筋。
在安设止水条时，需要用木模支撑侧模，提高混凝土侧面部位的平整度及密实性，使止水条紧密粘贴混凝土表面，使其防水效果充分发挥。
高层建筑地下室后浇带的施工技术【摘要】在高层建筑工程地下室后浇带施工中，后浇带的施工质量控制措施直接影响到建筑整体式的混凝土结构质量。
因此，在施工中，设计单位和施工单位都应对此予以足够的重视，严格按照规范要求灵活设计，严格按图精心操作，细致施工，做好施工控制措施，从而保证结构的质量。
【关键词】地下室；后浇带；施工技术；质量控制前言随着建筑业的不断发展，人们对城市住宅建筑的要求也越来越高，城市空间的有限，建筑地下室越来越大，越来越深，这是城市建筑大型化、高层化以及充分利用地下空间带来的结果。
然而地下室属于隐蔽工程，如果在今后使用过程中出现漏水现象，后果将不堪设想，因而地下室的防水工程就显得尤为重要和突出。
后浇带施工技术在地下室工程中的应用越来越普遍，并且具有重要的现实意义。
建筑工程地下室后浇带设计灵活，成本低、效率高、质量可靠，若严格按图精心操作、细致施工就可避免结构出现问题，完全可以提高施工质量并达到结构自防水的目的。
因此，这就需要相关施工企业必须重视高层建筑地下室后浇带的施工，努力探讨后浇带施工策略，不断引进先进的施工理念，对地下室后浇带施工处理方案进行了扰化对比分析，并对其后浇带施工技术及质量控制要点进行了详细阐述和总结，切实地提高高层建筑地下室后浇带的施工质量。
1‘建筑结构的后浇带概述后浇带是建筑施工中为防止现浇钢筋混凝土结构在温度变化、收缩应力不均作用下产生有害裂缝影响建筑结构的强度性能，按照相关设计或施工要求在建筑基础底板、墙体、梁柱等相应位置留设临时施工缝，将结构暂时划分为若干部分，在经过建筑构件内部收缩若干时间后，选择气温较低情况下再将该临时施工缝采用专用性浇注水泥或者掺加微量铝粉的混凝土进行浇筑振捣，将相关建筑构件连接成整体而形成的建筑施工结构。
后浇带浇筑时，为防止新老混凝土界面之间出现裂缝，应保障所采用混凝土强度等级高于建筑构件。
建筑工程施工过程中，往往通过后浇带设置来解决沉降差异或钢筋混凝土的收缩变形以及混凝土的温度应力等问题，后浇缝的应用原理就是释放大部分建筑构件的约束应力，然后采用膨胀混凝土填缝以抗衡其残余应力。
浅析高层建筑后浇带施工质量控制作者：戴志刚余红兵来源：《城市建设理论研究》2014年第04期【摘要】在平面尺寸较大或形状较为复杂的高层建筑中，往往通过设置后浇带来消除因温度变形或不均匀沉降对结构带来的不利影响。
对后浇带施工技术的探讨、总结是对建筑工程施工是极其有必要的,因此笔者对混凝土结构后浇带的合理设置、施工技术要点及如何保证施工质量进行探讨，避免出现裂缝、渗水等情况。
【关键词】地下室地板；后浇带设置；质量控制中图分类号： O213 文献标识码： A一、后浇带的合理设置后浇带的设置遵循的是“抗放兼备，以放为主”的设计原则。
因为普通混凝土存在开裂问题，后浇缝的设置就是把大部分约束应力释放，然后用膨胀混凝土填缝以抗衡残余的应力。
故施工后浇带设置位置，应根据基础和上部结构布置的具体情况确定，宜选在结构受力较小的部位。
宜自上而下对齐，竖向上不宜错开，施工后浇带的位置一般在梁、板的变形缝反弯点附近，此位置弯矩不大，剪力也不大；也可选在梁、板的中部，弯矩虽大，但剪力很小。
在施工后浇带处，混凝土虽为后浇，但钢筋不能断。
如果梁、板跨度不大，可一次配足钢筋；如果跨度较大，可按规定断开，在补齐混凝土前焊接好。
后浇带的配筋，应能承担由浇筑混凝土成为一整体后的差异沉降而产生的内力，一般可按差异沉降变形反算为内力，而在配筋上予以加强。
在正常施工条件下，后浇带间距一般为30m～50m。
在高层建筑与裙房之间设置后浇带时，后浇带宜处于裙房一侧，且在结构设计上，应注意加强高层建筑与裙房相连部位的构造，提高纵向钢筋配筋率，用以抵抗后浇带封闭后由剩余差异沉降差所引起的结构内力。
地下室后浇带施工技术要点后浇带两侧的隔断后浇带两侧垂直施工缝采用钢丝网模板,钢管加固,并在竖向施工缝两侧设置木条,以保证新旧混凝土衔接光滑平整。
为预防采用一次性单层钢板网而造成混凝土及混凝土浆流入后浇带,不易清理。
施工中宜采用以下做法,梁板底筋用与混凝土同成分水泥砂预制块来搁置底筋,避免混凝土从底筋下涌入后浇带。
2024年高层建筑后浇带施工注意事项后浇带作为超长建筑不留温度伸缩缝及高层建筑高层部分与裙房之间不留沉降缝的技术措施，已经普遍使用。
但如在施工过程中有些环节注意不到，往往会使后浇带起不到应有的作用，还可能给施工带来不便，给结构造成隐患。
结合我们近十年来施工高层建筑工程后浇带的做法，就施工中应注意的事项谈几点体会。
1.模板支撑系统要独立作为温度后浇带，一般要求砼浇注的间隔时间不少于60天；沉降后浇带要求高层部分主体结构施工完成后再浇注砼，间隔时间可能要几个月甚至十几个月。
在这期间，后续工程还要往上施工，已施工过的后浇带两侧面的梁板结构就变成了悬挑构件，且要承受上部其他结构层的自重和施工荷载，单靠正常施工的模板支撑系统远远不够。
因此，后浇带下及其两侧各1m范围内的模板及支撑必须在编制施工组织设计时，经过计算独立设置，确保受力和稳定。
否则，可能会造成梁板上部裂缝或后浇带部位下挠，顶板面不平下沉等质量事故。
这部分支撑尽量采用上下可调支撑，待结构砼强度达到设计要求后，逐根卸荷随即再旋紧撑牢，以避免原支撑层层满负荷往下传力，致使最下层无支撑结构受力和挠度过大的不合理情况。
1.1后浇带两侧保留受荷支撑不少于两排，排距不大于1m（包括梁板支撑均应保留）。
该部分模板支撑系统要相对独立，以便于其他模板及支撑的正常拆除和周转。
1.2被后浇带断开而形成悬臂的结构梁，要留有早拆支撑，以备其他支撑拆除后留作受荷支撑（其他支撑的拆除时间以该梁砼强度达到设计值的100%和上一层梁砼强度≥75%设计值为准）。
早拆支撑的间距应以计算确定，计算时可考虑扣除该悬挑梁所能承担的荷重，其他荷载（包括本层结构部分荷载和上一层结构施工荷载）由早拆支撑承担。
如果一般φ48壁厚3mm普通钢管受力不够（或间距过密时），应换撑120×120或150×150方木。
1.3后浇带保留的支撑，水平方向应可靠拉结，以防失稳。
1.4对地下室较厚底板、大梁等属大体积砼的后浇带，两侧必须设置专用模板和支撑，以防止砼漏浆而使后浇带底部断不开。
高层建筑后浇带混凝土施工质量控制措施摘要:文章结合本人多年工程施工的实践经验,论述高层建筑施工中后浇带施工质量控制措施。
关键词:高层建筑后浇带混凝土前言随着高层建筑向体量大型化和结构功能多样化方向发展,超长(即超过钢筋混凝土结构伸缩缝的最大间距)结构、主楼裙房式结构或体形不规则结构不断出现,特别是对地下防水有要求的建筑物,要求结构不留变形缝,常采用施工后浇缝(即后浇带)来取代它,对长度较长、面积较大带地下室的高层板式楼宇等建筑物,以及独立的地下建筑物都根据设计规范要求设置了沉降或伸缩后浇带。
1 施工后浇带的功能施工后浇带分为后浇沉降带、后浇收缩带和后浇温度带,分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形和减小温度应力等问题。
这种后浇带一般具有多种变形缝的功能,设计时应考虑以一种功能为主,其他功能为辅。
施工后浇带是整个建筑物,包括基础及上部结构施工中的预留缝(“缝”很宽,故称为“带”) ,待主体结构完成,将后浇带混凝土补齐后,这种“缝”即不存在,既在整个结构施工中解决了高层主楼与低层裙房的差异沉降,又达到了不设永久变形缝的目的。
2 后浇带的合理设置(1)后浇带的设置遵循的是、“抗放兼备,以放为主”的设计原则。
因为普通混凝土存在开裂问题,后浇带的设置就是把大部分约束应力释放,然后用膨胀混凝土填缝以抗衡残余的应力。
(2)结构设计中由于考虑沉降原因而设计的后浇带,施工中应严格按设计图纸留设。
(3)由于施工原因而需要设置后浇带时,应视工程具体情况而定,留设的位置应经设计单位认可。
(4)后浇带间距应合理,矩形构筑物后浇带间距一般可设为30～40m,后浇带的宽度应考虑便于施工操作,并按结构构造要求而定,一般宽度以700～1000m为宜。
(5)除设计另有要求外,后浇带处的粱板受力钢筋宜尽量断开,钢筋接头按有关规定留设,在补齐混凝土前焊接好。
(6)后浇带的未浇筑混凝土前不能将部分模板、支柱拆除,否则会导致梁板形成悬臂,造成变形。
2010年第05期（总第120期）沿海企业与科技COASTAL ENTERPRISES AND SCIENCE&TECHNOLOGYNO.05,2010（Cumulatively NO.120）探讨高层建筑后浇带施工方案的深化及施工质量控制措施张春延［摘要］后浇带作为超长建筑不留温度伸缩缝及高层建筑高层部分与裙房之间不留沉降缝的技术措施，已经普遍使用。
但如在施工过程中有些环节注意不到，往往会使后浇带起不到应有的作用，还可能给施工带来不便，给结构造成隐患。
文章结合作者多年工程施工的实践经验，论述高层建筑施工中后浇带施工质量控制的一些技术方案，可供大家探讨。
［关键词］后浇带；施工后患；设计深化；质保措施［作者简介］张春延，海南琼山建筑工程公司，海南海口，571100［中图分类号］TU71［文献标识码］A［文章编号］1007-7723（2010）05-0108-0003在我国的民用建筑和工业建筑的领域里,在纵跨或横跨尺寸很大的或主附楼层数相差较大的多、高层建筑施工中，根据设计结构要求，往往会留设后浇带。
后浇带施工组织的好坏会给整个工程的质量、进度、安全，甚至整体带来很大的影响，特别是对工程质量的影响。
在以往已竣工的工程中，有些工程就是因施工组织混乱而引起底板渗漏或楼板开裂的，这种现象无疑给工程留下了后患。
如果能在施工准备阶段或施工阶段采取一些技术方案及质保措施来确保后浇带的施工质量，那么就会给工程保修减去不少的麻烦。
下面结合笔者参加过的大型工程施工的实践经验以及一些思考，就后浇带设计的深化及质保措施与读者探讨。
一、模板支撑系统要独立作为温度后浇带，一般要求砼浇注的间隔时间不少于60天；沉降后浇带要求高层部分主体结构施工完成后再浇注砼，间隔时间可能要几个月甚至十几个月。
在这期间，后续工程还要往上施工，已施工过的后浇带两侧面的梁板结构就变成了悬挑构件，且要承受上部其他结构层的自重和施工荷载，单靠正常施工的模板支撑系统远远不够。
因此，后浇带下及其两侧各1m范围内的模板及支撑必须在编制施工组织设计时，经过计算独立设置，确保受力和稳定。
否则，可能会造成梁板上部裂缝或后浇带部位下挠，顶板面不平下沉等质量事故。
这部分支撑尽量采用上下可调支撑，待结构砼强度达到设计要求后，逐根卸荷随即再旋紧撑牢，以避免原支撑层层满负荷往下传力，致使最下层无支撑结构受力和挠度过大的不合理情况。
1.后浇带两侧保留受荷支撑不少于两排，排距不大于1m（包括梁板支撑均应保留）。
该部分模板支撑系统要相对独立，以便于其他模板及支撑的正常拆除和周转。
2.被后浇带断开而形成悬臂的结构梁，要留有早拆支撑，以备其他支撑拆除后留作受荷支撑（其他支撑的拆除时间以该梁砼强度达到设计值的100%和上一层梁砼强度≥75%设计值为准）。
早拆支撑的间距应以计算确定，计算时可考虑扣除该悬挑梁所能承担的荷重，其他荷载（包括本层结构部分荷载和上一层结构施工荷载）由早拆支撑承担。
3.后浇带保留的支撑，水平方向应可靠拉结，以防失稳。
4.对地下室较厚底板、大梁等属大体积砼的后浇带，两侧必须设置专用模板和支撑，以防止砼漏浆而使后浇带底部断不开。
对地下室有防水抗渗要求的，还应留设止水带或作企口模板，以防后浇带处渗水。
二、后浇带内钢筋应区别后浇带性质认真处理后浇带按使用功能划分有温度后浇带和沉降后浇带两种，施工中要区别后浇带性质，分别采取不同的措施予以处理。
1.温度后浇带主要是为了解决后浇带砼浇灌108前，其两侧结构砼的收缩变形。
因此，为了保证在这期间砼的自由变形，后浇带内垂直于后浇带的受力钢筋必须断开；这一点在施工过程中往往被忽视，致使后浇带起不到应有的作用。
断开钢筋的位置，应尽量相互交错在后浇带两侧面，以利于再连接时接头位置相互错开。
为了方便施工，一般可按正常配筋穿过后浇带，施工完该层砼后3天内用气割将垂直于后浇带的主筋割断，断隙一般在5mm左右，待满足后浇带间隔时间后，采用水平钢筋窄间隙电弧焊工艺把断开的钢筋再焊接起来。
2.沉降后浇带主要是考虑高层部分结构和裙房之间的沉降差而设置的。
后浇带宽度一般在0.8～1.0m。
在这个区段内，两侧的结构沉降差反应到钢筋上所产生的钢筋应力和应变，相对来说不太大，不至于影响到结构的沉降。
因此，沉降后浇带钢筋一般可考虑不断开。
但在施工中应注意，基础或地下室底板及地梁的后浇带，其下垫层砼不宜浇注太厚（宜减薄3cm左右），下部钢筋必须垫加厚垫块抬起，离开垫层不小于5cm，以使两侧结构能够自由沉降，且沉降后钢筋仍有足够的砼保护层厚度。
三、加强后浇带砼浇注前的防护处理1.对大体积砼后浇带，两侧砼浇注后，后浇带内侧砼应作为大体积砼养护防裂的重点，因为最大温差往往出现在后浇带两侧砼面，而两侧砼一旦出现裂缝，就是结构内部深层裂缝，有时会贯通整个结构面。
因此，对大体积砼后浇带，应在带端侧面或顶面钢筋断开的合适部位预留进人孔，施工人员直接进入后浇带内支模顶撑，拆除清理和养护等。
在养护期内上面覆盖塑料薄膜和岩棉被（或草苫），必要时用碘钨灯照射侧面砼加温，以确保大体积砼养护温差不超过25℃。
2.后浇带两侧砼浇注时，顶面砼留5～10cm 宽企口。
后浇带上面覆盖彩条塑料布，在企口宽度范围内用1∶3水泥砂浆压缝找平，上砌120宽护堤，高120～180mm，外侧粉刷，作为钢筋保护和施工现场安全防护，也为了防止杂物进入后浇带内难以清理，防止雨水或施工养护用水进入后浇带。
尤其是地下室，水渗地基土会影响地基承载力等结构性能，该道防护必须认真处理。
过道处应加铺6cm厚木过道板，护堤适当降低。
3.对地下室底板水平后浇带端头和外墙壁竖向后浇带，应砌筑240砖墙封堵，砌筑砂浆标号不小于M5.0，并用防水砂浆粉刷；地下室外壁进行防潮或防水处理。
这样，一是防止雨水或施工用水进入后浇带；二是该墙可作为挡土墙，不影响基坑及时回填，有利于赶工；三是可以作为后浇带永久外模使用，减少施工环节。
4.后浇带砼浇注前，要对后浇带进行清理，凿除浮石浮浆，调整钢筋等。
四、后浇带砼配置浇捣和养护1.后浇带内的砼，一般要求较两侧已浇注砼强度等级提高一至二级（由设计院设计确定）。
一般选用无收缩或微膨胀砼，配合比设计应经过计算试拌试验，常用措施主要有以下三种：（1）减小水灰比，控制砼坍落度。
掺加FDN-2000等高效早强型减水剂（减水率一般在15%左右），控制水灰比不大于0.4，坍落度控制在1～3mm（泵送砼可控制在10～14）为宜。
（2）掺加UEA膨胀剂，配置收缩自补偿砼。
（3）配置微膨胀砼，配合比为水∶微膨胀水泥∶砂∶石子=0.55∶1∶1.98∶2.65，其中微膨胀水泥由普通水泥和膨胀组分组成，膨胀组分由钒上水泥和生石膏以1∶1组成。
施工时调整膨胀组分的掺量，以获得0.1%～0.2%的理想膨胀率。
2.砼的拌制浇捣必须认真，严格配比计量，并适当延长搅拌时间1～3分钟，浇注顺序宜从一端向另一端分层斜面赶进（因为可不考虑砼振捣侧压力的影响），采用泵送砼更佳，有利于析水排出和砼的结合，不留施工缝。
3.砼的早期养护，主要是表面适时收面。
对大体积后浇带砼，收面后还要注意覆盖塑料薄膜和草苫等保温养护，以减少温差，防止裂缝。
使用微膨胀砼灌注后浇带，要注意蓄水养护3～7天，以获得理想膨胀率。
五、后浇带施工设计的深化为了确保后浇带的工程质量，必须在施工组织设计中对后浇带的设计进一步深化。
现就其设计的深化论述如下：1．后浇带扩深处的C30或C35混凝土加厚保护层对柔性防水层起关键性的保护作用。
设计院设计的4cm厚砂浆保护层在后浇带处是不起保护作用的。
因为在地下室施工中，顶木、钢管及其他物体坠落击打保护层常有发生，特别是钢管会穿透保护层甚至柔性防水层，引起底板大量渗水，给后浇带的最后防水施工带来很大的麻烦。
经过加厚加强保护层后（加厚就是把原设计4cm厚砂浆层变成150～200mm厚混凝土；加强就是把砂浆变成C20混凝土，这种混凝土保护层比砂浆保护层的抗击穿能力更强），它能防止击穿损坏防水层的现象。
因此，上述事故隐患给消除了，就确保了109底板防水工程质量。
2．后浇带扩深处150～200mm厚C20混凝土加厚保护层对柔性防水层起向下附压作用，避免大量高压地下水上涌裂防水层。
当基础底板混凝土捣固完成之后，如果地下降水不连续、降水效果不好或在雨季施工中，底板下的地下水大量向后浇带处涌集，造成此处的地下水压力比其他地方大大增加。
如果不采取设计深化方案，那么4cm 厚的保护层是远远不能附压住柔性防水层的。
因为4cm厚砂浆保护层重量较轻，负压力较小，高压的地下水分将柔性防水层及4cm厚砂浆保护层涌起，甚至会涌裂柔性防水层（特别是聚胺脂柔性防水层）。
“涌起效应”往往会导致在后浇带断面处产生的剪力最大，此处也是最难补漏及防渗薄弱截面，因此会给防水工程留下较大的隐患。
但经过加厚加强保护层后，保护层重量大大增加，负压力较大，会消除上述事故隐患。
3．后浇带扩深处设留200～300mm最架空沉渣层，大大减轻清理工作量，保证后浇带的混凝土浇灌质量。
由于后浇带留置时间较长（一般待结构封顶后），在地下室结构施工中，大量建筑尘渣及后浇带立面混凝土凿毛产生的混凝土碎块会沉积到后浇带底部，厚度高达300mm不等。
此外，外墙体混凝土浇灌过程中水泥浆不可避免地流进后浇带里，而且其凝固后强度高达C30～C40，凿掉困难很大。
如用风镐钻打，若不注意又会击穿防水层。
但是留设沉渣层后，后浇带的最后清理工作大大减轻多了，甚至不用凿打流浆形成的高强混凝土，只需清理高处沉渣层表面的尘渣，并铺上3cm 厚的水泥砂浆就可浇灌混凝土，并且保证了混凝土的质量。
如果不设沉渣层，不可能彻底清理尘渣，在后浇带的混凝土浇灌中，尘渣会混入混凝土中，影响混凝土的质量。
六、结语综上所述，后浇带的设计深化方案是一项值得实践推广的技术施工方案。
为确保后浇带的施工质量，本文阐述的几点质保措施在施工后浇带中是必不可少的。
此外，在后浇带施工的过程中。
要重视每一个环节，做好施工预控，保证施工进度，施工后浇带的设计和施工直接影响到结构的安全性与经济性，设计单位和施工单位都应对此予以足够的重视，做好后浇带的设计与施工，才能有效保证工程的施工质量。
笔者提出上述方案及措施，只不过是抛砖引玉而已，希望与广大同行进行工程技术交流。
［参考文献］［1］JGJ3-2002高层建筑混凝土结构技术规程［S］.北京：中国建筑工业出版社,2002.［2］GB50204-2002混凝土结构工程施工质量验收规范［S］.北京：中国建筑出版社,2002.关于使用“学术不端文献检测系统”杜绝抄袭的启事近日，本刊委托中国学术期刊（光盘版）电子杂志社对2009年本刊发表的论文进行“文字重复率”检测，发现一些论文“文字重复率”超过30%，涉嫌抄袭。
