半导体材料--晶体生长

第三章、晶体生长一、名次解释：⑴均匀成核：在亚稳定相中空间个点出现稳定相的几率相等的成核过程，是在体系中直接形成的自发过程。

⑵*非均匀成核：稳定相优先出现在体系中的某些局部区域的成核过程，如在体系中的外来质点（尘埃、籽晶、衬底等）上的成核。

⑶成核过程：在一定的驱动力下，借助于能量涨落越过位垒而形成晶核的过程。

⑷临界半径：在晶体成核过程中，体系自由能总的变化量ΔG达到最大时所对应的半径r*称为临界半径。

⑸*自然对流：在重力场中由于温度的不均匀，导致热膨胀的差异从而引起流体密度的差异产生浮力。

当浮力克服了粘滞力，自然对流就发生。

⑹强迫对流：人为对熔体进行搅拌（晶体和坩埚旋转、磁场）造成的对流，由离心力、向心力最终由表面张力的梯度驱动。

2、*分别写出均匀成核与非均匀成核的临界晶核半径、形核功并说明为什么通常非均匀成核比均匀成核要容易？答：3、*简述Kossel模型和Frank模型要点。

答：⑴Kossel模型要点：在晶格上的不同位置，吸附原子的稳定性是不同的，和吸附原子与晶体表面上最近邻、次近邻原子间相互作用情况有关。

晶体表面不同格点位置所受的吸引力是不相同的。

(*完整突变光滑面)⑵*Frank模型要点：在生长晶面上，螺旋位错露头点可作为晶体生长的台阶源（自然二维晶核），当生长基元（原子或分子）扩散到台阶处，台阶便向前推进，晶体就生长了。

（*非完整突变光滑面）4、写出杰克逊因子的表达式并指出各参数的物理意义。

答：*杰克逊因子（相变熵）：α=L0/kT E·y1/ν第一因子：L0/kT E，它取决于体系的热力学性质，L0为单个原子相变时内能的改变，可近似的看成相变潜热，L0/T E为单个原子的相变熵。

第二因子：y1/ν，取决于晶体结构和晶界的取向，v为晶体内部一个原子的近邻原子数，y1为原子在界面内水平方向的近邻原子数。

此因子叫作取向因子，反应出晶体的各向异性。

5、写出熔体生长时单晶炉内热场的基本要求并作出解释（合理热场的基本条件）。

半导体制造工艺之晶体的生长导语半导体制造是现代电子行业的关键环节之一，而晶体的生长是半导体制造工艺中的必要步骤之一。

本文将详细介绍半导体制造工艺中晶体的生长过程和相关技术。

一、晶体生长基础概念晶体是由连续的原子、离子或分子排列而成的固体物质，其内部结构具有高度有序性。

晶体的生长是指在适当条件下，将原子、离子或分子从溶液或气相中传输到一个固体基底上，形成一个完整的晶体结构。

半导体晶体通常是通过化学气相沉积（CVD）或溶液法来生长的。

在CVD过程中，悬浮的气体或溶液中的原料物质会在晶体基底表面孕育生长。

晶体的生长速度、晶体的性质和电学性能都与晶体生长条件密切相关。

二、晶体生长过程晶体生长过程涉及一系列的步骤，包括原料制备、气相或溶液传输、吸附、扩散、结晶和去除杂质等。

下面将逐步介绍这些步骤。

2.1 原料制备晶体生长的基本材料是高纯度的原料物质，以确保晶体的纯度和质量。

通常需要对原料进行提纯和处理，以去除其中的杂质。

2.2 传输在气相生长中，原料气体会通过供气系统进入晶体生长的反应室。

在溶液法中，原料会被溶解在溶液中，通过流动或浸没晶体基底的方式被传输到晶体生长区域。

2.3 吸附原料物质在晶体基底表面吸附，形成吸附物。

随着吸附反应的进行，表面吸附物会逐渐增多，形成一个薄层。

2.4 扩散扩散是指原料物质在吸附层内部的传输过程。

原料物质会沿着晶体基底的表面扩散，寻找到新的吸附位置，并逐渐积聚起来。

2.5 结晶当吸附物质达到一定浓度时，会出现结晶现象。

原料物质会从吸附层中析出，形成新的晶体结构。

晶体的生长速度取决于扩散速率和结晶速率。

2.6 去除杂质晶体生长过程中会存在一些杂质，如异质原子或离子。

这些杂质会影响晶体的纯度和性能。

因此，在晶体生长结束后，需要进行杂质的去除和晶体的后处理，以提高晶体的质量。

三、晶体生长技术半导体制造工艺中有多种晶体生长技术，常见的包括单晶生长和多晶生长两种。

3.1 单晶生长单晶生长是将晶体在基底上沿特定方向生长，并形成完整的单晶结构。

半导体制造工艺之晶体的生长概述晶体生长是半导体制造中至关重要的一步，它决定了半导体材料的质量和性能。

本文将概述半导体晶体的生长工艺，包括单晶生长、多晶生长和薄膜生长。

首先，单晶生长是制备高纯度单晶材料最常用的方法之一、单晶生长过程包括溶液法、气相法和陶瓷法等。

其中，溶液法是最早发展起来的单晶生长方法之一、在溶液法中，首先制备出含有半导体材料的溶液，然后通过控制溶液中的温度、浓度和溶液与环境接触的界面等条件来实现晶体的生长。

气相法利用气体中的半导体材料蒸汽沉积在基片上，并在其上形成单晶。

陶瓷法是将半导体材料粉末压制成形状可控的块状，并在高温下进行烧结，从而实现晶体的生长。

其次，多晶生长是制备大尺寸半导体材料的一种方法。

它通过在固态下将多个晶核生长成晶粒，形成多晶的材料。

多晶生长一般分为凝固法和熔融法。

凝固法中，通过一定条件下的凝固过程将原料直接转变为多晶体。

凝固法的一个典型例子是铸造法，即将熔化的半导体材料注入到石膏型中，随后通过凝固过程获得多晶体。

熔融法中，通过将原料加热至熔点，然后冷却成形，实现多晶体的生长。

最后，薄膜生长是一种制备半导体薄膜的方法。

薄膜生长涉及多种技术，包括物理气相沉积（Physical Vapor Deposition, PVD）、化学气相沉积（Chemical Vapor Deposition, CVD）、分子束外延（Molecular Beam Epitaxy, MBE）等。

在物理气相沉积中，通过将半导体材料直接蒸发或溅射到基片上来形成薄膜。

在化学气相沉积中，通过化学反应使气体中的原子或分子转变为沉积在基片上的固态材料。

分子束外延是利用高纯度蒸发源，在真空环境下瞄准并发射精细束流的精确方法，将气体分子形成薄膜。

以上是半导体制造工艺中晶体生长的概述。

不同的晶体生长方法适用于不同的材料和应用，选择合适的生长方法对于获得高质量的晶体是至关重要的。

随着技术的发展，对晶体生长方法的研究也在不断进步，为半导体工业带来了更高效、更精确的制造工艺。

半导体晶体生长技术半导体晶体生长技术是一项重要的技术领域，它在半导体器件制造、光电子器件制造等领域起着关键作用。

本文将从晶体生长方法、生长机理和应用等方面进行介绍。

一、晶体生长方法半导体晶体生长技术包括气相生长、液相生长和固相生长等方法。

其中，气相生长是在特定温度和压力条件下，通过气相中的原料气体在衬底上生长晶体。

液相生长是通过溶液中的溶质在衬底上沉积晶体，常用的方法有溶液浸渍法、溶液蒸发法等。

固相生长是通过固体相变化的方式在衬底上生长晶体，常用的方法有化学蒸发法、分子束外延法等。

二、晶体生长机理半导体晶体的生长机理涉及到热力学和动力学过程。

在热力学方面，晶体生长是由于原子或分子在原料气体或溶液中的过饱和度引起的。

过饱和度越大，晶体生长速度越快。

在动力学方面，晶体生长是由于原子或分子在表面附着、扩散和沉积的过程。

表面附着是原子或分子与晶体表面相互作用并附着在晶体上的过程，扩散是原子或分子在晶体表面上的迁移过程，沉积是原子或分子在晶体表面上的沉积过程。

三、晶体生长的应用半导体晶体生长技术在半导体器件制造、光电子器件制造等领域具有广泛的应用。

在半导体器件制造中，晶体生长技术可以用于生长硅、镓砷化镓、硫化锌等半导体材料，用于制备晶体管、二极管、场效应管等器件。

在光电子器件制造中，晶体生长技术可以用于生长锗、镓砷化镓等光电子材料，用于制备激光器、光电探测器等器件。

此外，晶体生长技术还在生物医学、能源等领域有着重要的应用，如用于生长蛋白质晶体、太阳能电池材料等。

半导体晶体生长技术是一项重要的技术领域，它通过不同的生长方法和生长机理，实现了半导体晶体的高质量生长。

该技术在半导体器件制造、光电子器件制造等领域具有广泛的应用。

随着科学技术的不断发展，半导体晶体生长技术将继续得到改进和创新，为相关领域的发展提供更多可能性。

半导体制造工艺晶体的生长引言半导体制造工艺的核心是晶体的生长，晶体的质量和结构对于半导体器件的性能起着至关重要的作用。

本文将介绍半导体制造工艺中晶体的生长过程以及一些常用的晶体生长方法。

晶体生长的基础知识在半导体制造工艺中，晶体是由原子或分子以一定的结构排列方式组成的固态物质。

晶体的生长过程涉及到晶体核的形成及其后续的晶体生长。

晶体生长过程中，晶体核是形成晶体结构的基础。

晶体核的形成需要克服原子或分子之间的排斥力，并形成一定的有序结构。

当晶体核形成后，周围的原子或分子会以一定的方式附着到晶体核上，从而形成一个完整的晶体。

晶体生长可以分为三个阶段：核心形成、原子或分子附着和晶体生长。

晶体生长的方法液相生长法液相生长法是最常用的晶体生长方法之一。

在液相生长法中，通过在溶液中加入适当的化学物质，控制温度和溶液成分，使得晶体材料从溶液中生长出来。

液相生长法具有较高的晶体生长速度和较低的生长温度要求，适用于常见的半导体材料的生长，如硅和锗。

气相生长法气相生长法是一种通过将混合气体在适当的条件下通过反应炉或多晶管等装置，使晶体沉积在衬底上的方法。

气相生长法的优点是可以实现大尺寸晶体的生长，并且可以控制晶体的成分和掺杂。

气相生长法广泛应用于氮化镓、砷化镓等复杂半导体材料的生长。

分子束外延法分子束外延法是一种通过将精细控制的分子束照射在衬底上，使晶体在衬底上沉积的方法。

分子束外延法具有高生长速度和高晶体质量的优点，适用于生长高质量的半导体薄膜。

水热法水热法是一种通过在高压、高温的水热条件下使晶体生长的方法。

水热法可以在相对较低的温度下生长高质量的晶体，并且可以控制晶体的形貌和尺寸。

水热法广泛应用于生长氧化铝、氧化锌等半导体材料。

晶体生长的控制参数晶体生长的过程受到多个参数的影响，这些参数包括温度、压力、溶液成分、气相成分等。

温度是晶体生长中最重要的参数之一。

温度的控制可以影响晶体的生长速度和质量。

对于不同的晶体材料，存在一个合适的生长温度范围，超出该范围会导致生长速度的下降和生长质量的变差。

半导体制造工艺之晶体的生长概述半导体制造工艺中，晶体的生长是一个至关重要的环节。

晶体的质量和结构特征直接影响到半导体材料的性能和器件的性能。

本文将概述晶体的生长过程以及各种常用的晶体生长方法。

晶体的生长是将溶液中的原子、离子或分子有序排列形成完全晶体的过程。

晶体的生长大致分为以下几个步骤：核形成、生长、附着和重新结晶。

在晶体生长的过程中，各种参数的控制对最终晶体质量的影响至关重要，如溶液的浓度、温度、流速、搅拌速度等。

在半导体制造中，常用的晶体生长方法有几种，其中最常见的是气相传输法（CZ法）和液相传输法（FZ法）。

CZ法在高温下将半导体原料以气体形式转化为固体晶体，通过控制温度梯度、拉扯速度和气氛组成，实现晶体的生长。

CZ法的优点是生长速度快，晶体质量高，但由于困难控制，只能用于一些杂质浓度不太高的半导体材料。

FZ法通过在熔融区域内以特定条件下的电流通量和温度梯度来生长晶体，该方法能够更好地控制杂质的浓度和分布。

但是FZ法生长速度较慢，适用于单晶材料的生长。

为了改善半导体材料的质量和性能，还有一些其他的晶体生长方法，如熔体蒸发法、悬浮液法和分子束外延法等。

熔体蒸发法通过将原料加热到高温，使其蒸发后在低温表面上凝结形成晶体；悬浮液法是将融化的半导体材料悬浮在溶液中，并通过调节温度和浓度来控制晶体的生长；分子束外延法则是通过在表面上束缚脉冲电流产生原子、离子束来生长单晶膜。

在晶体生长过程中，温度、压力、化学组成等参数的精确控制是至关重要的。

此外，还需注意确保生长环境的纯净度，防止杂质的残留。

总结起来，晶体的生长是半导体制造过程中至关重要的环节。

各种晶体生长方法都有各自的优缺点，在具体应用中要根据具体要求来选择合适的方法。

随着技术的不断发展，晶体生长方法也在不断改进和创新，以满足日益提高的半导体材料性能需求。

晶体的生长是半导体制造工艺中的关键环节之一，其质量和结构特征直接影响到半导体材料的性能和器件的性能。

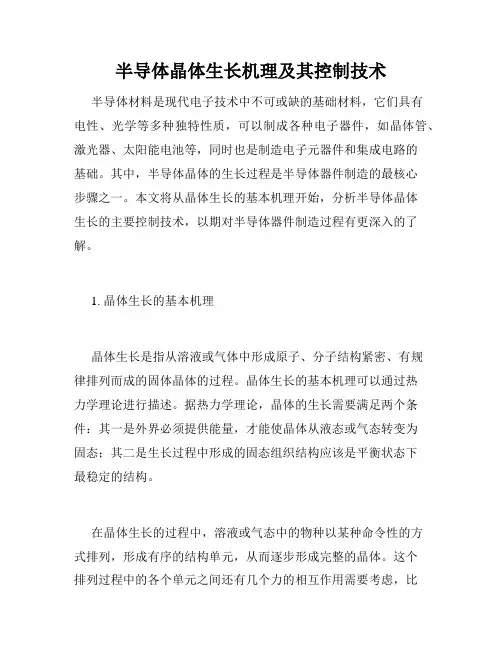

半导体晶体生长机理及其控制技术半导体材料是现代电子技术中不可或缺的基础材料，它们具有电性、光学等多种独特性质，可以制成各种电子器件，如晶体管、激光器、太阳能电池等，同时也是制造电子元器件和集成电路的基础。

其中，半导体晶体的生长过程是半导体器件制造的最核心步骤之一。

本文将从晶体生长的基本机理开始，分析半导体晶体生长的主要控制技术，以期对半导体器件制造过程有更深入的了解。

1. 晶体生长的基本机理晶体生长是指从溶液或气体中形成原子、分子结构紧密、有规律排列而成的固体晶体的过程。

晶体生长的基本机理可以通过热力学理论进行描述。

据热力学理论，晶体的生长需要满足两个条件：其一是外界必须提供能量，才能使晶体从液态或气态转变为固态；其二是生长过程中形成的固态组织结构应该是平衡状态下最稳定的结构。

在晶体生长的过程中，溶液或气态中的物种以某种命令性的方式排列，形成有序的结构单元，从而逐步形成完整的晶体。

这个排列过程中的各个单元之间还有几个力的相互作用需要考虑，比如主键相互作用、范德华力和电磁力等。

这个过程需要具体分析考虑晶体生长所处的物理环境以及物种之间的相互关系等因素。

2. 晶体生长的控制技术2.1. 化学控制晶体生长过程中，通过调整溶液中不同物种的浓度、温度、pH 值、含量、配比等化学参数来控制晶体生长的速度、方向、形状和尺寸等特性。

这些化学参数的优化是实现半导体器件高质量制造的重要手段之一，尤其对于可控晶体生长技术的研究至关重要。

2.2. 物理控制晶体生长的速度和方向也可以通过物理方法进行控制。

其中比较常用的技术包括外部电场、磁场、超声波和搅拌等。

这些技术可以增大或减小晶体的沉淀速率和流动性，从而使晶体有特定的生长方向和形状。

2.3. 气相传输为了控制晶体生长的质量和方向，工程师常常采用气相传输技术控制气氛中的各种气体成分和纯度。

例如，当制造镓砷化物晶体时，需要氧气环境中缺氧EDL天然晶体生长方向控制施以光刻；气体流量和压力等参数可以用于控制晶体生长过程中杂质、氧化等过程的产生。

半导体材料与工艺之晶体生长原理晶体生长是半导体制备过程中至关重要的步骤，它直接决定了半导体材料的质量和性能。

具体来说，晶体生长是指在合适的条件下，使已有的晶体生长并形成更大晶体的过程。

在半导体材料与工艺中，晶体生长原理包括物质迁移、晶格匹配以及晶体生长动力学。

首先，半导体晶体的生长需要物质源。

一般来说，常用的半导体材料生长方法有气相传输、分子束外延、液相生长和金属有机气相沉积等。

这些方法都需要提供适当的物质源，如气体、液体或固体，以供原子或分子向生长界面输送。

物质源中的原子或分子通过蒸发、溶解或反应等方式进入生长介质，并在生长界面上沉积形成晶体。

其次，晶体生长过程中晶格匹配是一个重要的考虑因素。

晶体的生长需要满足晶格的连续性和匹配性，使得新生长的晶体与已有晶体之间具有较好的相容性。

晶格匹配可以通过不同材料之间的共面性和插层性来实现。

共面性是指两种晶体的晶格面能够完全重合，插层性是指两种晶体之间存在一定的晶格距离差异，但可以通过引入插入层来实现晶格匹配。

在晶格匹配的基础上，可以通过控制生长条件和材料搭配选择合适的晶体生长方法，以得到质量较好的半导体晶体。

最后，晶体的生长动力学是影响晶体生长的决定性因素之一、晶体生长动力学涉及物质输运、界面平衡、表面反应和晶格扩散等多个方面的过程。

物质输运指的是物质在生长介质中的迁移过程，分为质量传递和热量传递两部分。

质量传递主要与物质扩散有关，而热传递则与温度梯度和热导率有关。

界面平衡是指晶体与生长介质之间的界面存在的不平衡情况，通过调控界面吸附行为和界面能量来实现界面平衡。

表面反应是指晶体在界面上发生的表面化学反应，如表面吸附、解吸和表面扩散等。

晶格扩散是指晶体内部原子之间的迁移，它对晶体生长速率和晶格缺陷的形成有着重要的影响。

总的来说，半导体材料与工艺中的晶体生长原理包括物质迁移、晶格匹配和晶体生长动力学等多个方面的考虑。

只有深入了解并掌握这些原理，才能够高效地制备出质量优良的半导体晶体。

半导体晶体的生长和性能研究半导体晶体是半导体材料的基础，许多电子元器件如晶体管、太阳能电池、传感器等都依赖于高质量的半导体晶体。

因此，半导体晶体的生长和性能研究至关重要。

一、半导体晶体的生长半导体晶体的生长可以通过多种方法进行，其中最常见的是气相传输法和液相传输法。

气相传输法是将半导体材料的原料放入反应室中，通过控制温度和压力，将气体反应产物沉积在衬底上，形成晶体。

一般情况下，衬底材料采用的是单晶硅或蓝宝石材料。

液相传输法是将半导体材料的原料溶解在熔融溶液中，通过控制温度和成分，使其沉积在衬底上，形成晶体。

液相传输法的优点是可以生长大尺寸晶体，缺点是晶体质量相对较低。

除了气相传输法和液相传输法，还有分子束外延法、金属有机化学气相沉积法、分子束外延法等多种生长半导体晶体的方法，每种方法都有其独特的优点和适用范围。

二、半导体晶体的性能研究半导体晶体的性能研究主要包括晶体结构、晶格畸变、电性能等方面。

晶体结构是半导体晶体的基础，它的稳定性和完整性对于其电性能有着决定性的影响。

同时，晶体结构的理解和研究也是制备高性能半导体材料的关键。

X射线衍射、扫描电子显微镜等技术是研究晶体结构的主要手段。

晶格畸变是指半导体晶体中出现的位错、晶界、界面等问题，通常会影响其电性能、光学性能等方面。

如何解决晶格畸变问题也是半导体材料研究的重要方向之一。

借助电子显微镜等技术可以观察晶格畸变的微观结构。

电性能是一种最为关键的性能特征，它决定了半导体晶体能否发挥高效率的电子元件功能。

电性能研究的重要手段是霍尔效应、电导率等测试技术。

总之，半导体晶体的生长和性能研究是材料科学的重要分支之一。

随着科技的不断发展和半导体电子器件在各个领域中的广泛应用，半导体晶体研究可以对推动人类社会的进步和科技创新做出重要贡献。

半导体材料与工艺之晶体生长原理半导体材料与工艺中的晶体生长原理是研究半导体材料制备的基础知识之一、半导体材料的晶体生长是指在适当的条件下，从杂质元素或者单质元素中，通过熔融、溶液、气相等方法，使半导体晶体的原子、离子有序地排列，形成具有规则晶格结构的二维或三维晶体。

晶体生长的基本原理可以归纳为3个关键步骤：核化、晶体生长和晶体形态调节。

首先是核化。

核化是指物质在饱和溶液中形成晶核，进而发展成晶体的过程。

晶核的形成是由于固体和溶液中的物质之间存在饱和和过饱和的平衡状态。

在适当的温度和浓度条件下，当过饱和度增大时，溶质就会开始聚集并形成晶核，从而使溶液中的过饱和消失。

晶核的形成是晶体生长的起点，其形成与溶剂中的物质浓度、温度、压力和溶液中的杂质等因素密切相关。

其次是晶体生长。

晶体生长是指晶核在溶液中吸附溶质分子并逐层生长，形成晶体的过程。

晶体生长的速率与晶体外观有关，通常可分为自由生长和取向生长两种形式。

自由生长是指晶体在所有方向上生长，晶体外形呈现出自由生长的特征。

取向生长是在晶体生长过程中，由于晶体表面能的差异等原因，晶体在一些方向上优先生长，以形成特定的取向生长外形。

晶体生长的速率与温度、溶液成分、晶体外形和取向等因素密切相关。

最后是晶体形态调节。

晶体的形态调节是指通过调节晶体生长条件，控制晶体外形和尺寸分布的一种手段。

晶体生长的温度、溶液的pH值、添加杂质和掺杂元素等都会影响晶体生长的速率和形态。

通过调节这些因素，可以控制晶体生长的速率和方向，从而实现对晶体形态的调节。

总之，在半导体材料与工艺中，晶体生长原理是研究半导体材料制备的基础。

了解晶体生长的原理，可以帮助我们优化晶体的生长过程，控制晶体的形态和尺寸，提高半导体材料的质量和性能。

半导体的晶体生长技术在现代科技的舞台上，半导体无疑是一颗璀璨的明星。

从智能手机到超级计算机，从电动汽车到航天飞机，半导体的身影无处不在。

而半导体性能的优劣，很大程度上取决于晶体生长技术的水平。

半导体晶体生长技术就像是一场精细的“建筑工程”，旨在构建出具有完美晶格结构、高度纯净且均匀的晶体。

要理解这一技术，首先得明白半导体晶体的重要性。

半导体晶体是半导体器件的基础材料。

它的晶格结构和杂质分布直接影响着半导体器件的电学性能、光学性能等。

一个优质的半导体晶体，就如同一块质地优良的基石，为高性能半导体器件的诞生奠定了坚实的基础。

在众多的半导体晶体生长技术中，直拉法（Czochralski method）是应用最为广泛的一种。

想象一下，将半导体材料放入一个坩埚中，就像把食材放进锅里。

然后，通过加热使材料融化成液态。

接着，将一根籽晶慢慢浸入到这“液态汤”中，并以适当的速度旋转和提拉。

随着籽晶的上升，液态材料逐渐在籽晶上结晶生长，最终形成一根长长的晶体棒。

直拉法的优点在于能够生长出大尺寸的晶体，并且成本相对较低。

但它也并非完美无缺。

在生长过程中，由于温度梯度和对流等因素的影响，可能会导致晶体中出现杂质和缺陷，从而影响晶体的质量。

为了克服直拉法的不足，区熔法（Float Zone method）应运而生。

这种方法不需要坩埚，而是通过一个局部加热源在多晶棒上形成一个狭窄的熔区。

然后，将籽晶与熔区接触，并逐渐移动加热源，使熔区不断向前移动，从而实现晶体的生长。

区熔法的优势在于能够生长出更高纯度的晶体，因为它避免了坩埚材料对晶体的污染。

然而，区熔法的生长速度较慢，而且难以生长大尺寸的晶体，因此在实际应用中往往需要根据具体需求来选择合适的方法。

除了直拉法和区熔法，外延生长技术（Epitaxy）也是半导体晶体生长中的重要手段。

外延生长就像是在已有的晶体基础上“加盖楼层”，通过在衬底表面上一层一层地生长出具有特定性质的晶体薄膜。

半导体材料与工艺之晶体生长原理引言半导体材料是现代电子技术和信息技术的基础。

而半导体晶体生长是制备高质量半导体材料的重要工艺步骤。

本文将介绍半导体晶体生长的原理和主要方法。

晶体生长原理晶体是由原子、分子或离子按照一定的排列规律组成的周期性结构。

晶体生长是指将溶液或气体中的原子、分子或离子聚集并排列成晶体的过程。

晶体生长的最基本理论是热力学。

根据热力学规律，当外界温度低于晶体的熔点时，溶液或气体中的物质会以最稳定的晶体结构形式凝固下来。

晶体的生长过程受到温度、浓度、溶液中杂质的存在等因素的影响。

晶体生长方法根据晶体生长的不同原理和条件，可以采用多种方法进行晶体生长。

下面将介绍几种常见的晶体生长方法。

熔体生长法熔体生长法是将固态物质或化合物加热至熔点，然后通过冷却使其重新凝固成晶体的方法。

这种方法适用于一些高熔点的材料，如硅、锗等。

在熔体生长法中，首先将材料加热至熔点，形成熔融状态的液体。

然后，通过适当的冷却速度，使液体逐渐凝固成晶体。

通过控制冷却速度和降温梯度等参数，可以控制晶体的生长速度和质量。

气相生长法气相生长法是将反应气体输送到反应器中，通过化学反应使气体中的物质凝聚成晶体的方法。

这种方法适用于一些低沸点的材料，如氮化硅、氧化硅等。

在气相生长法中，通过控制反应气体的温度和压力，使其在反应器中发生适当的化学反应。

反应产生的物质凝聚在衬底上，逐渐生长成晶体。

通过控制反应气体的流量和反应时间等参数，可以控制晶体的生长速度和质量。

溶液生长法溶液生长法是将适量溶解于溶剂中的物质逐渐凝结成晶体的方法。

这种方法适用于一些易溶于溶剂的材料，如盐类、金属氧化物等。

在溶液生长法中，首先将物质溶解在溶剂中，形成浓度适当的溶液。

然后，通过缓慢蒸发溶剂或通过其他化学反应，使物质逐渐凝结成晶体。

通过控制溶液的浓度、溶剂的蒸发速度等参数，可以控制晶体的生长速度和质量。

晶体生长的应用晶体生长在半导体材料和器件制备过程中具有重要的应用价值。

半导体材料与工艺之晶体生长原理晶体生长是半导体材料制备过程中至关重要的环节，它决定了材料的质量和性能。

在半导体行业中，晶体生长技术被广泛应用于硅、镓、砷化镓等材料的制备中。

晶体生长的原理是利用某种特定的物理或化学过程，使具有相同晶体结构的原子或分子在一定条件下按照一定的规则有序排列，并逐渐形成大块的完整晶体。

这个过程可以在自然界中发生，也可以通过人工方法进行。

在半导体材料的晶体生长过程中，主要涉及到三个主要步骤：核化、生长和终止。

核化是指在溶液或熔融状态下，当浓度超过饱和度时，原子或分子聚集形成一个起始晶核。

这个步骤非常关键，因为它决定了后续晶体生长的质量和晶格缺陷的密度。

生长阶段是晶体生长最主要的过程，它可以分为两种类型：点阵生长和沉积生长。

点阵生长是指在溶液中发生的生长过程，其中晶体的成分以准周期性的方法在晶体的不同点阵级别上排列。

沉积生长则是通过蒸发沉积或物理气相沉积等气相反应的方式进行的，可以形成均匀致密的晶体。

终止是指生长过程中晶体生长停止的过程，可以通过控制温度、压力和溶液浓度来实现。

过早终止会导致晶体生长不完整，而过晚终止则会导致晶体生长过程引入更多的缺陷。

为了获得高质量的半导体材料，在晶体生长过程中还需要考虑一些其他因素，如材料的纯度、晶体生长过程中的温度和压力控制、晶体生长速率的控制等。

此外，还可以通过控制晶体生长方向和掺杂材料来调节半导体材料的性能。

总的来说，晶体生长原理是半导体材料制备中的关键过程，它决定了材料的结构和性能。

通过精确的控制晶体生长过程，可以获得高质量、高纯度的半导体材料，为半导体行业的发展提供强有力的支持。

晶体生长原理是半导体材料制备中的核心环节，它对材料的质量、晶格缺陷密度以及性能都有着重要的影响。

在半导体材料的晶体生长过程中，可以应用多种技术，如化学气相沉积、溶液法生长、熔融法生长等。

不同的材料和应用需要选择适合的晶体生长技术。

化学气相沉积是一种常用的晶体生长方法，通过在适当的条件下将原料气体在基底表面上进行化学反应，从而使晶体逐层生长。

半导体材料的生长与制备技术半导体材料是现代电子产业的核心，它是制造晶体管、光电器件等电子元件的基础。

它的生长和制备技术是电子产业中最重要的环节之一。

本文将介绍半导体材料的生长和制备技术的基本原理和方法，以及这些技术应用的发展趋势。

一、半导体材料的生长技术半导体材料的生长技术主要包括晶体生长、薄膜生长和量子点生长等方面。

1. 晶体生长技术晶体生长通常是通过在高温熔解状态下，在单晶种子上生长单晶体。

晶体生长的过程中，需要控制合金元素的添加、温度、压力、晶体生长速率等因素。

常见的晶体生长技术包括：固相生长、液相生长、气相生长以及分子束外延等技术。

2. 薄膜生长技术薄膜生长技术通常是在具有特殊表面能的衬底上通过物理蒸发、化学气相沉积、离子束外延等方式来生长制备。

其生长的过程中需要控制特定的参数，如蒸发速率、气压、反应温度等。

其中，化学气相沉积和物理气相沉积是薄膜生长技术中最常见的方法。

3. 量子点生长技术量子点生长技术是一种特殊的薄膜生长技术，它能制备出尺寸在几个到几十个纳米的半导体量子点。

量子点具有比基材内部物质更大的限制和量子效应，自然地表现出不同的电学和光学属性。

其生长技术主要包括原位处理、结构上生长和自形成等方法。

二、半导体材料的制备技术半导体材料的制备技术主要包括微电子加工技术、光电子加工技术、光刻技术等方面。

1. 微电子加工技术微电子加工技术是制备半导体芯片的主要方法，可分为前端工艺和后端工艺两个部分。

前端工艺主要是通过光刻或电子束刻蚀等方式制备出光刻胶层图形，然后将胶层用于约束理化腐蚀等技术制备出所需的图案结构。

后端工艺则包括金属化、制造管孔和封装等步骤。

2. 光电子加工技术光电子加工技术主要是通过光刻和光刻胶压印等方法来制造精确的微纳米结构。

光刻技术具有极高的图形形成精度和可重复性，通过在光刻胶层上的光学显影过程，将图案转移至掩模芯片上，使得芯片上的所需结构与掩模芯片上的图案几乎完全一致。
