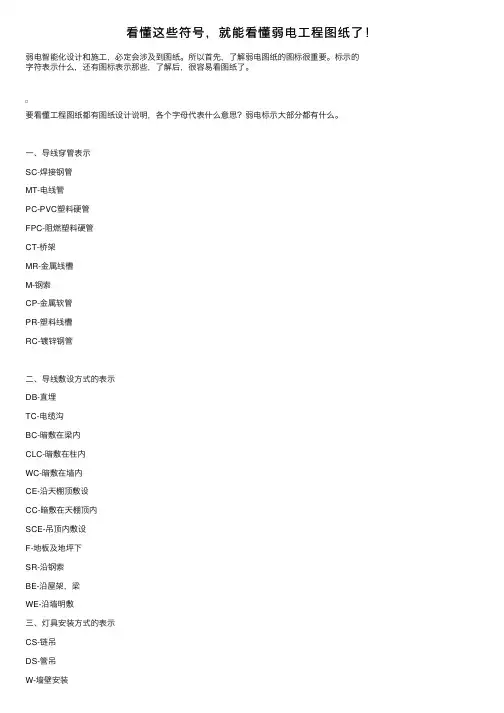

看懂这些符号，就能看懂弱电⼯程图纸了！弱电智能化设计和施⼯，必定会涉及到图纸。
所以⾸先，了解弱电图纸的图标很重要。
标⽰的字符表⽰什么，还有图标表⽰那些，了解后，很容易看图纸了。

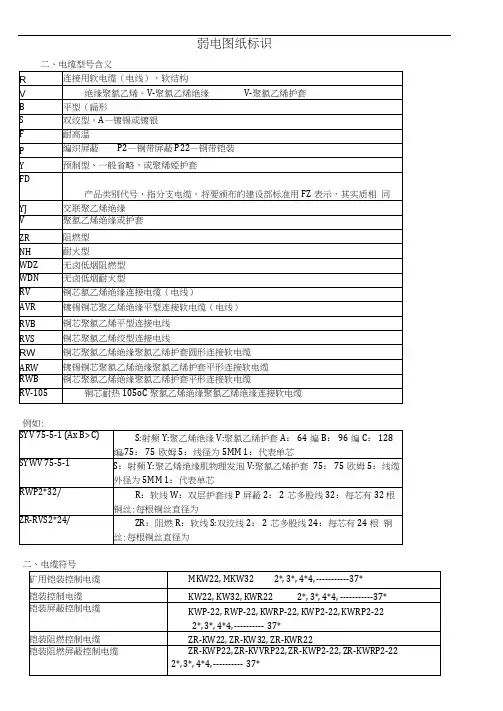

要看懂⼯程图纸都有图纸设计说明，各个字母代表什么意思？弱电标⽰⼤部分都有什么。
⼀、导线穿管表⽰SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-⾦属线槽M-钢索CP-⾦属软管PR-塑料线槽RC-镀锌钢管⼆、导线敷设⽅式的表⽰DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装⽅式的表⽰CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌⼊S-⽀架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯⼄烯管敷设：FPC电缆桥架敷设：CT⾦属线槽敷设：MR塑料线槽敷设：PR⽤钢索敷设：M穿聚氯⼄烯塑料波纹电线管敷设：KPC穿⾦属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙⾯敷设：WS暗敷设在墙内：WC沿天棚或顶板⾯敷设：CE暗敷设在屋⾯或顶板内：CC吊顶内敷设：SCE地板或地⾯下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适⽤于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的⼀种，额定电流32A，2极开关4四、另外还⼀部分安防产品图标。
也是图纸上经常看到的。
系统名称图标标记含义周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。
弱电工作者，如何快速学会看施工图做为弱电智能化工作者，想想当时刚进入这行业，哪也是”机缘巧合”进入弱电领域，对于当时新人的我，没有一点弱电从业经验，哪着图纸和清单都不知道什么鬼，小编我当时比较特殊，没有人带，就靠自己学习，还好当时还年轻，学习能力还过的去，于事小编就买了各种弱电相关的书籍，去加相相关的QQ群，什么相关公众号、论坛等等，不懂就找相关的专业人士请教，就这样慢慢适应了弱电操作。
对于一刚入弱电这行的新人来说，如何快速学会弱电相关知识及管理，主要有以下几方面可以去学习。
第一肯定要学会如何去看图，这个很重要，只也看的懂图了才能知道你在做什么，才有弱电系统理念。
一般弱电图纸分为系统图和平面图这两大块，系统图是指导你如何去组网和材料的构成；通过与平面图结合，指导垂直主干设备安装及汇聚点。
平面图是用来施工现场水平指导未端布线布管以及设备安装具体位置。
相者相结合就构成了智能化弱电系统。
弱电施工图纸要搞懂他组成（1）图形符号、文字符号和项目代号是构成弱电工程图的基本要素。
一个弱电系统通常由许多元件等组成，在弱电工程图中并不按比例绘出它们的外形尺寸，而是采用图形符号表示。
并用符号、安装代号来说明弱电装置、设备和线路的安装位置、相互关系和敷设方法等。
（2）弱电系统主要是由弱电设备和弱电连接线构成，所以弱电设备和弱电连接线是弱电工程图描述的主要内容。
（3）位置布局法和功能布局法是弱电工程图中两种最基本的布局方法。
（4）弱电设备和线路在平面图中用图例表示，其空间位置不用立面图表示，而是在平面图上标注安装标高或用施工说明来表示。
（5）要看图纸目录、图例、施工说明和设备材料明细表。
（6）要熟悉国家统一的图形符号、文字符号和项目代号。
（7）弱电工程图是用来准备材料、组织施工、指导施工。
必须了解安装施工图册和国家规范。
（8）各种弱电图结合起来，注意看图顺序。
（9）弱电施工要与土建工程及其他分包单位配合进行，分清楚施工工序。

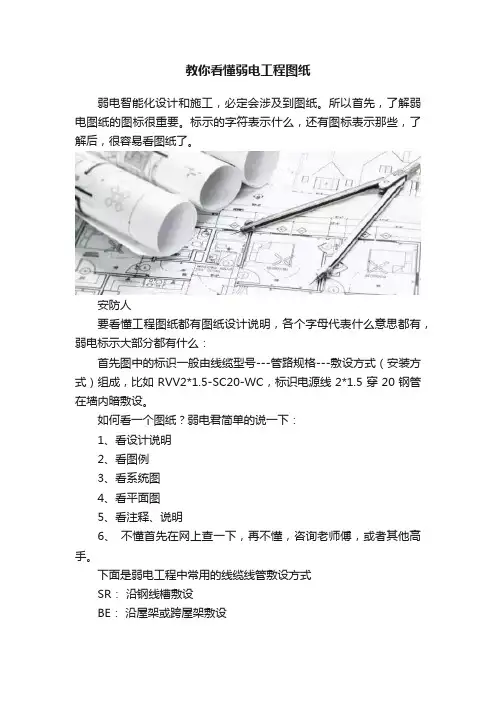

教你看懂弱电工程图纸弱电智能化设计和施工，必定会涉及到图纸。
所以首先，了解弱电图纸的图标很重要。
标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。
安防人要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么：首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。
如何看一个图纸？弱电君简单的说一下：1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。
下面是弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管1导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关4另外还一部分安防产品图标。
