北京市老旧小区综合改造外墙外保温施工技术导则(复合硬泡聚氨酯板做法二○一二年五月前言为贯彻我市老旧小区综合整治工作中对外墙外保温工程的相关规定,规范老旧小区综合改造外墙外保温工程施工和验收,编制本导则。
本导则立足于我市老旧小区综合改造建筑外墙外保温的特点,结合既有居住建筑节能改造实践经验,在广泛征求意见的基础上,经反复讨论修改后完成。
本导则主要内容包括:总则、术语、基本规定、技术要求、施工工艺、工程验收、其它注意事项和附录。
本导则由北京市住房和城乡建设委员会负责管理,由北京住总集团有限责任公司负责具体技术内容的解释工作。
主要编制单位:北京住总集团有限责任公司北京建筑技术发展有限责任公司北京建筑节能研究发展中心参与编制单位(排名不分先后:北京市建筑工程研究院有限责任公司德实慧(北京新节能技术开发有限公司廊坊华宇创新科技有限公司拜耳材料科技(中国有限公司万华节能建材股份有限公司上海华峰普恩聚氨酯有限公司精碳伟业(北京科技有限公司烟台同化防水保温工程有限公司江苏绿源新材料有限公司北京华都宝拉建筑板材有限公司主要起草人:杨健康鲍宇清王庆生周宁钟衍孙桂芳张昭瑞钱选青谢锋王万金唐志勇沙丰刘越宋云峰张玮玮王建武高春青茅怀忠徐小勇葛晟鹏评审专家:艾永祥陶驷骥李晓明孙诗兵冯跃王建明王新民目次1 总则 (12 术语 (13 基本规定 (14 技术要求 (35 施工工艺 (56 工程验收 (107 其它注意事项 (11附录A 材料现场复验项目 (13附录B 外墙外保温工程质量验收记录 (14附录C 主要节点做法 (15附录D 既有居住建筑节能改造外保温材料芯材最低厚度 (19引用标准名录 (201 总则1.0.1 为贯彻执行本市老旧小区综合改造工作中对外墙外保温工程的相关规定,规范复合硬泡聚氨酯板外墙外保温工程的技术要求、施工工艺及验收方法,保证工程质量,制定本导则。
1.0.2本导则适用于北京地区老旧小区综合整治工作中,采用复合硬泡聚氨酯板做法的外墙外保温工程的施工和验收。
样板施工方案编制：审核：审批：2023年2月目录1、编制依据---------------------------------------------------------------------------------------------------------- 12、工程概况---------------------------------------------------------------------------------------------------------- 12.1项目基本概况--------------------------------------------------------------------------------------------- 12.2工程项目设计概况 -------------------------------------------------------------------------------------- 23、样板引路实施计划的目的及作用 ------------------------------------------------------------------------- 33.1目的---------------------------------------------------------------------------------------------------------- 33.2作用---------------------------------------------------------------------------------------------------------- 44、样板引路实施计划总体部署-------------------------------------------------------------------------------- 44.1成立领导小组，建立样板计划管理体系 --------------------------------------------------------- 44.2职责分工 -------------------------------------------------------------------------------------------------- 44.3样板计划管理体系 -------------------------------------------------------------------------------------- 44.4注意事项 --------------------------------------------------------------------------------------------------- 45、样板引路实施计划--------------------------------------------------------------------------------------------- 55.1样板分类 --------------------------------------------------------------------------------------------------- 55.2样板展示部位 -------------------------------------------------------------------------------------------- 55.3样板引路工作流程-------------------------------------------------------------------------------------- 55.4样板引路实施计划-------------------------------------------------------------------------------------- 61、编制依据1）2022年老旧小区综合整治项目施工合同2）2022年老旧小区综合整治项目施工图3）老旧小区综合整治项目施工组织设计文件4）主要标准、规范2.1项目基本概况1）本项目位于北京市大兴区亦庄镇，本次改造主要为节能改造。

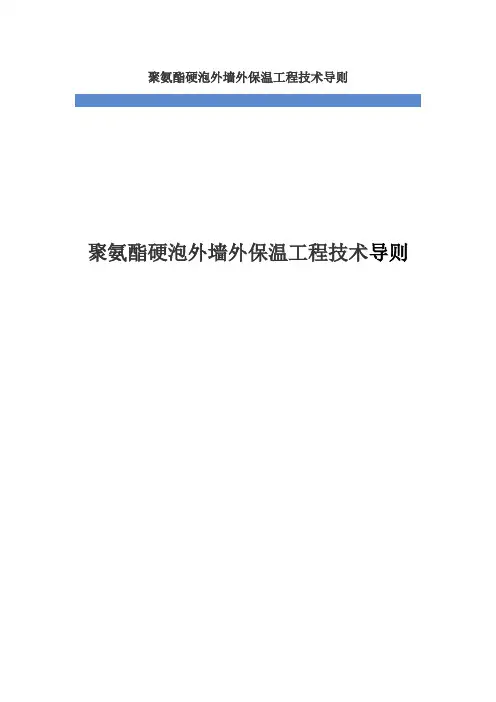

聚氨酯硬泡外墙外保温工程技术导则聚氨酯硬泡外墙外保温工程技术导则聚氨酯建筑节能应用推广工作组二〇〇七年三月目录前言 (2)1. 总则 (3)2. 适用范围 (4)3. 术语 (5)4. 聚氨酯硬泡外墙外保温工程技术基本规定 (7)5. 聚氨酯硬泡外墙外保温系统性能指标体系 (8)6. 聚氨酯硬泡外墙外保温工程设计技术要点 (12)7. 聚氨酯硬泡外墙外保温工程施工技术要点 (28)8. 聚氨酯硬泡外墙外保温系统的工程验收 (35)9. 聚氨酯硬泡外墙外保温系统的使用与管理 (37)10. 聚氨酯硬泡外墙外保温系统的产业化 (38)11. 聚氨酯硬泡外墙外保温的市场管理机制 (39)12. 聚氨酯硬泡外墙外保温技术体系的宣传或培训 (40)附录试验方法 (41)附表本导则参考的主要标准规范 (56)前言节约能源已成为我国社会发展的一项重要国策，建筑节能在节约能源的系统工程中占有举足轻重的地位，我国政府十分重视建筑节能工作。
对建筑物进行墙体保温是建筑节能的有效途径之一。
经过多年的技术发展及工程实践，已有若干种保温材料及其体系可以成功应用于外墙外保温工程，其中聚氨酯硬泡外墙外保温系统就是一种综合性能良好的新型外墙保温体系。
经研究测试及工程应用证明，聚氨酯硬泡外墙外保温系统保温隔热性能良好，这对于在我国实现更高建筑节能目标具有重要意义。
聚氨酯硬泡外墙外保温系统在我国建筑节能领域具有良好的发展前景。
为进一步推广聚氨酯硬泡外墙外保温系统，引导、促进和规范聚氨酯硬泡外墙外保温系统的健康发展，使聚氨酯硬泡外墙外保温工程做到技术先进、工艺可靠、保证质量、经济合理、节能效果明显，特制定《聚氨酯硬泡外墙外保温工程技术导则》。
1. 总则1.0.1聚氨酯硬泡具有优良的保温隔热性能，作为一种新型墙体保温材料，其在外墙外保温系统中的应用将推动建筑节能工程技术的发展，有利于实现新的建筑节能目标。
1.0.2 聚氨酯硬泡外墙外保温系统的发展应坚持走技术创新、科技含量高、资源消耗低、使用寿命长、环境污染少的道路，实现社会效益、环境效益、经济效益的统一。
北京**工程旧楼综合整治项目监理实施细则编制人：审核人：******管理咨询有限公司2017年7月25日目录一．工程项目特点 (1)1、多层住宅（5号楼）综合整治工程特点 (2)2、辅助用房综合整治工程特点 (7)3、调压站综合整治工程特点 (7)4、管理室综合整治工程特点 (7)5、环境治理 (8)二．监理工作依据 (8)三．监理工作流程 (9)1、施工质量控制流程 (11)2、施工进度控制流程 (11)3、造价控制流程： (11)4、现场安全生产文明施工监理流程 (11)5、分包单位资格审核流程 (11)6、旁站检查工作流程 (11)7、隐蔽工程验收流程 (12)8、工程变更处理流程 (12)9、信息资料管理流程 (12)10、质量问题处理流程 (12)11、技术管理流程 (12)12、见证取样管理流程 (13)13、巡视工作流程 (13)14、旁站工作管理流程 (13)15、平行检验 (13)四．质量控制要点及验收标准 (14)1、屋面工程 (14)2、外墙保温工程 (23)3、外窗安装 (26)4卫生间防水工程 (28)5、卫生间墙地砖 (28)五．质量控制停止点及见证点设置 (29)1停止点及见证点的概念 (29)2本工程停止点及见证点设置 (30)六．监理工作的方法和措施 (30)1事前控制 (30)2事中控制 (31)3事后控制 (31)七．监理记录 (32)本监理实施细则是在********综合整治项目工程监理规划的基础上、依据工程设计图纸及相关的技术规范、标准编制的。
其中监理工作程序及控制程序除特别提出的，均按规划中的要求执行。
针对实施细则对应工程的特点，明确了质量控制要点、标准，控制的方法及措施。
是项目监理机构开展监理工作的操作性文件。
一．工程项目特点本工程筹建于上世纪70年代中期，小区占地面积为2637平方米。
其中：由于施工场地狭小等诸多原因，温家街2号院综合整治项目抗震加固节能综合改造工程首先从多层住宅（5号楼）开始施工。

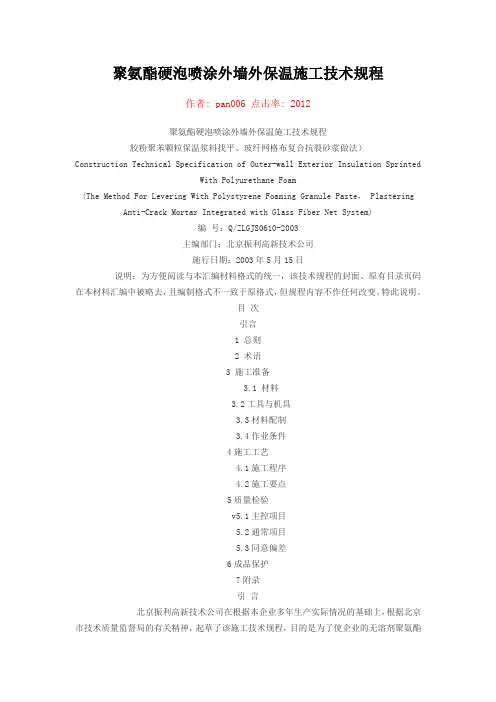

聚氨酯硬泡喷涂外墙外保温施工技术规程作者: pan006 点击率: 2012聚氨酯硬泡喷涂外墙外保温施工技术规程胶粉聚苯颗粒保温浆料找平、玻纤网格布复合抗裂砂浆做法）Construction Technical Specification of Outer-wall Exterior Insulation SprintedWith Polyurethane Foam(The Method For Levering With Polystyrene Foaming Granule Paste， Plastering Anti-Crack Mortar Integrated with Glass Fiber Net System)编号：Q/ZLGJS0610-2003主编部门：北京振利高新技术公司施行日期：2003年5月15日说明：为方便阅读与本汇编材料格式的统一，该技术规程的封面、原有目录页码在本材料汇编中被略去，且编制格式不一致于原格式，但规程内容不作任何改变。
特此说明。
目次引言1 总则2 术语3 施工准备3.1 材料3.2工具与机具3.3材料配制3.4作业条件4施工工艺4.1施工程序4.2施工要点5质量检验v5.1主控项目5.2通常项目5.3同意偏差6成品保护7附录引言北京振利高新技术公司在根据本企业多年生产实际情况的基础上，根据北京市技术质量监督局的有关精神，起草了该施工技术规程，目的是为了使企业的无溶剂聚氨酯硬泡喷涂外墙外保温施工更加规范化、科学化、系统化、程序化，为最终产品的质量提供标准根据。
１总则1.0.1 为统一聚氨酯复合胶粉聚苯颗粒保温系统外墙外保温的施工做法，保证工程质量，做到技术先进、经济合理，制定本规程。
1.0.2 本规程适用于外墙饰面材料为涂料、并使用满喷法施工的新建采暖居住建筑的混凝土与砌体结构外墙。
其基本构造见图1.0.2。
图1.0.21.0.3本规程中有关保温浆料找平抹灰、抗裂层施工的做法仍沿用《外墙外保温施工技术规程》（胶粉聚苯颗粒保温浆料玻璃纤维网格布抗裂砂浆做法）DBJ/T01-50-2002 的有关条款。

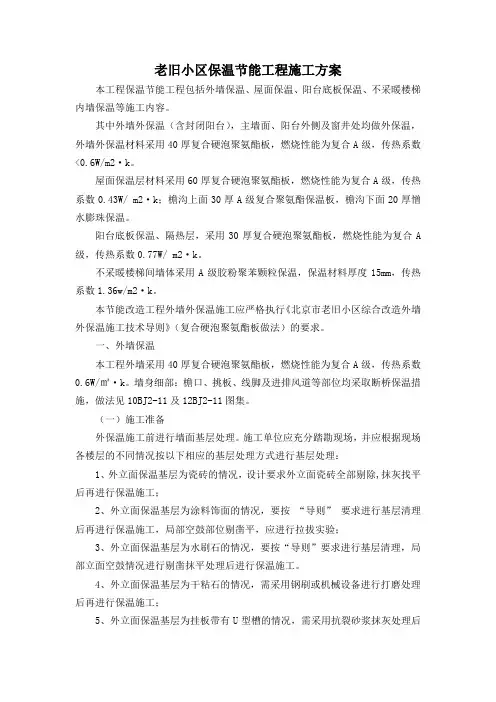

老旧小区保温节能工程施工方案本工程保温节能工程包括外墙保温、屋面保温、阳台底板保温、不采暖楼梯内墙保温等施工内容。
其中外墙外保温（含封闭阳台），主墙面、阳台外侧及窗井处均做外保温，外墙外保温材料采用40厚复合硬泡聚氨酯板，燃烧性能为复合A级，传热系数<0.6W/m2·k。
屋面保温层材料采用60厚复合硬泡聚氨酯板，燃烧性能为复合A级，传热系数0.43W/ m2·k；檐沟上面30厚A级复合聚氨酯保温板，檐沟下面20厚憎水膨珠保温。
阳台底板保温、隔热层，采用30厚复合硬泡聚氨酯板，燃烧性能为复合A 级，传热系数0.77W/ m2·k。
不采暖楼梯间墙体采用A级胶粉聚苯颗粒保温，保温材料厚度15mm，传热系数1.36w/m2·k。
本节能改造工程外墙外保温施工应严格执行《北京市老旧小区综合改造外墙外保温施工技术导则》（复合硬泡聚氨酯板做法）的要求。
一、外墙保温本工程外墙采用40厚复合硬泡聚氨酯板，燃烧性能为复合A级，传热系数0.6W/㎡·k。
墙身细部：檐口、挑板、线脚及进排风道等部位均采取断桥保温措施，做法见10BJ2-11及12BJ2-11图集。
（一）施工准备外保温施工前进行墙面基层处理。
施工单位应充分踏勘现场，并应根据现场各楼层的不同情况按以下相应的基层处理方式进行基层处理：1、外立面保温基层为瓷砖的情况，设计要求外立面瓷砖全部剔除,抹灰找平后再进行保温施工；2、外立面保温基层为涂料饰面的情况，要按“导则”要求进行基层清理后再进行保温施工，局部空鼓部位剔凿平，应进行拉拔实验；3、外立面保温基层为水刷石的情况，要按“导则”要求进行基层清理，局部立面空鼓情况进行剔凿抹平处理后进行保温施工。
4、外立面保温基层为干粘石的情况，需采用钢刷或机械设备进行打磨处理后再进行保温施工；5、外立面保温基层为挂板带有U型槽的情况，需采用抗裂砂浆抹灰处理后再进行保温施工；6、外立面保温基层为清水砖墙的情况，需进行打磨清理后再进行保温施工；7、阳台原结构为铁艺护栏的情况，需要外加钢板网，用细石混凝土浇注封闭，抹灰找平处理后再进行保温施工。

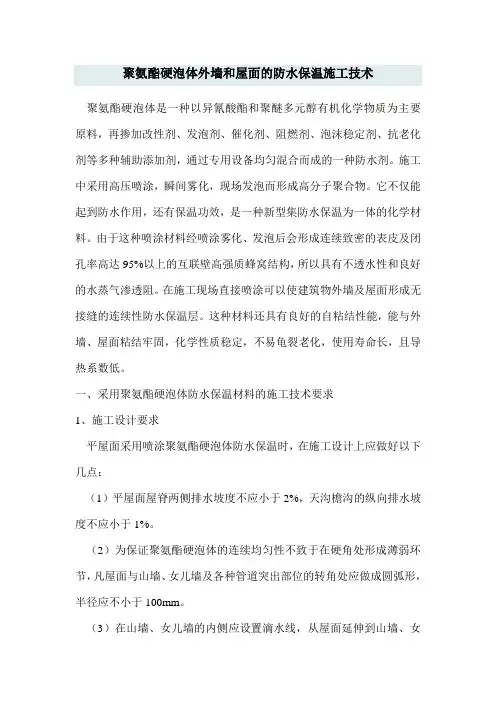

聚氨酯硬泡体外墙和屋面的防水保温施工技术聚氨酯硬泡体是一种以异氰酸酯和聚醚多元醇有机化学物质为主要原料，再掺加改性剂、发泡剂、催化剂、阻燃剂、泡沫稳定剂、抗老化剂等多种辅助添加剂，通过专用设备均匀混合而成的一种防水剂。
施工中采用高压喷涂，瞬间雾化，现场发泡而形成高分子聚合物。
它不仅能起到防水作用，还有保温功效，是一种新型集防水保温为一体的化学材料。
由于这种喷涂材料经喷涂雾化、发泡后会形成连续致密的表皮及闭孔率高达95%以上的互联壁高强质蜂窝结构，所以具有不透水性和良好的水蒸气渗透阻。
在施工现场直接喷涂可以使建筑物外墙及屋面形成无接缝的连续性防水保温层。
这种材料还具有良好的自粘结性能，能与外墙、屋面粘结牢固，化学性质稳定，不易龟裂老化，使用寿命长，且导热系数低。
一、采用聚氨酯硬泡体防水保温材料的施工技术要求1、施工设计要求平屋面采用喷涂聚氨酯硬泡体防水保温时，在施工设计上应做好以下几点：（1）平屋面屋脊两侧排水坡度不应小于2%，天沟檐沟的纵向排水坡度不应小于1%。
（2）为保证聚氨酯硬泡体的连续均匀性不致于在硬角处形成薄弱环节，凡屋面与山墙、女儿墙及各种管道突出部位的转角处应做成圆弧形，半径应不小于100mm。
（3）在山墙、女儿墙的内侧应设置滴水线，从屋面延伸到山墙、女儿墙的聚氨酯硬泡体应喷到滴水线下部收尾。
滴水线上方可不喷涂，但水泥砂浆应压实、抹光不能形成空鼓裂缝。
（4）无组织排水的檐口，聚氨酯硬泡体喷涂应从屋面延伸到檐口平面下端才收尾，收尾厚度应控制在25mm左右，且要均匀。
2、对操作技工的要求操作技工应经过专业培训、训练有素，能掌握各种操作要领，能处理各种突发事件，能确保施工安全。
3、施工准备工作（1）聚氨酯硬泡体材料的调制：应将各种原料按一定配合比配制好，用专用设备均匀混合（或使用已混合好的）加盖保存在工地仓库中专人管理，防止雨水、污物掺入，防止日光长期暴晒，并按相关程序由施工人员领用。
（2）机械设备的准备：喷涂用的空气压缩机与发泡机各一台。

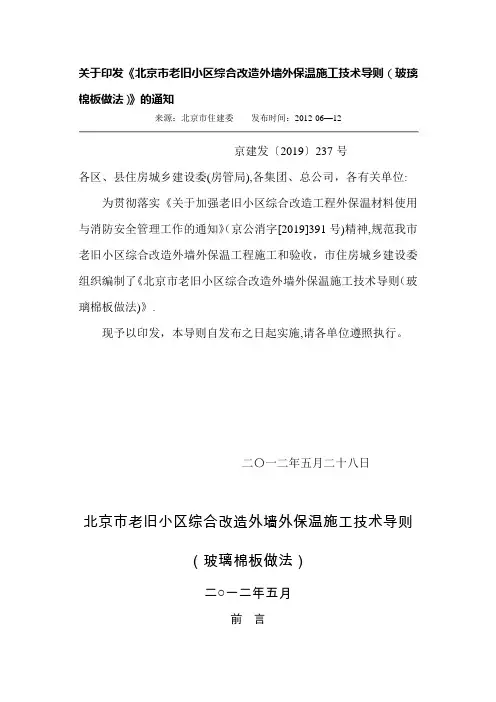

关于印发《北京市老旧小区综合改造外墙外保温施工技术导则（玻璃棉板做法）》的通知来源：北京市住建委发布时间：2012-06—12京建发〔2019〕237号各区、县住房城乡建设委(房管局),各集团、总公司，各有关单位: 为贯彻落实《关于加强老旧小区综合改造工程外保温材料使用与消防安全管理工作的通知》（京公消字[2019]391号)精神,规范我市老旧小区综合改造外墙外保温工程施工和验收，市住房城乡建设委组织编制了《北京市老旧小区综合改造外墙外保温施工技术导则（玻璃棉板做法)》.现予以印发，本导则自发布之日起实施,请各单位遵照执行。
二〇一二年五月二十八日北京市老旧小区综合改造外墙外保温施工技术导则（玻璃棉板做法）二○一二年五月前言为贯彻我市老旧小区综合整治工作中对外墙外保温工程的相关规定，规范老旧小区综合改造外墙外保温工程施工和验收，编制本导则.本导则立足于我市老旧小区综合改造建筑外墙外保温的特点，结合既有居住建筑节能改造实践经验,在广泛征求意见的基础上,经反复讨论修改后完成。
本导则主要内容包括：总则、术语、基本规定、技术要求、施工工艺、工程验收、其它注意事项和附录。
本导则由北京市住房和城乡建设委员会负责管理，由北京建筑材料科学研究总院XX公司负责具体技术内容的解释工作.主要编制单位：北京建筑材料科学研究总院XX公司主要起草人:何光明蔡鲁宏路国忠周丽娟吕航郑学松评审专家：艾永祥、陶驷骥、李晓明、孙诗兵、冯跃、王建明、王新民目次1 总则 (1)2 术语 (1)3 基本规定 (2)4 技术要求 (4)5 施工工艺 (9)6 工程验收 (15)7 其它注意事项 (17)附录A 材料现场复验项目 (19)附录B 外墙外保温工程质量验收记录 (19)附录C 主要节点做法 (20)附录D 既有居住建筑节能改造外保温材料最低厚度 (22)引用标准名录 (23)1 总则1.0.1为贯彻执行本市老旧小区综合整治工作中对外墙外保温工程的相关规定，规范玻璃棉板外墙外保温工程的技术要求、施工工艺及验收方法，保证工程质量,制定本导则。
北京市老旧小区综合整治标准与技术导则（征求意见稿）北京市住房和城乡建设委员会2021年8月前言为贯彻国家关于城镇老旧小区改造的决策部署，落实北京市关于城镇老旧小区综合整治工作要求，规范指导本市开展老旧小区综合整治工作，按照国务院办公厅《关于全面推进城镇老旧小区改造工作的指导意见》要求，在深入调研、总结实践、借鉴经验的基础上，依据《民法典》《物业管理条例》《北京市物业管理条例》等相关法律法规，参照国内相关规范、标准，结合我市实际，编制本导则。
本导则主要内容：1.综合整治内容和基本标准；2.术语；3.基本规定；4.综合治理；5.基础类改造；6.完善类改造；7.提升类改造；8.设计和施工安全与质量验收。
目次1 综合整治内容和基本标准 (1)2 术语 (3)3 基本规定 (5)3.1 调查与诊断评估 (5)3.2 综合整治方案 (6)3.3 组织实施 (7)3.4 综合整治效果评价 (8)4 综合治理 (8)4.1 拆除违法建设和清理私装地桩地锁 (8)4.2 治理开墙打洞与清理群租 (8)4.3 小区治理体系与长效管理机制 (8)5 基础类改造 (13)5.1 建筑结构安全性与抗震节能改造和修缮 (13)5.2 供水与排水 (15)5.3 供电 (17)5.4 弱电线规整及光纤入户 (17)5.5 燃气与供热 (18)5.6 道路更新 (19)5.7 环卫设施 (19)5.8 消防设施 (20)5.9 安防设施 (21)6 完善类改造 (22)6.1 绿化 (22)6.2 公共照明 (22)6.3 适老化及无障碍设施 (23)6.4 非机动车停车棚及充电设施 (24)6.5 机动车停车位（场、库） (24)6.6 物业服务用房 (25)6.7 室外健身设施及公共活动场地 (25)6.8 智能信包箱、快递柜 (19)6.9 文化休闲设施 (19)6.10 加装电梯 (19)6.11 屋面平改坡 (28)6.12 室内给水排水与供热管道 (29)7 提升类改造 (30)7.1 社区服务与党群服务中心（站） (30)7.2 养老服务设施 (30)7.3 托育设施 (31)7.4 医疗卫生设施 (31)7.5 便民市场、便利店 (32)7.6 家政服务网点 (32)7.7 社区食堂 (32)7.8 信息发布设施 (33)7.9 智慧小区 (33)7.10 小区特色风貌 (34)8 设计和施工安全与质量验收 (36)8.1改造方案设计 (36)8.2 施工安全与环境保护 (37)8.3 施工质量控制 (38)8.4 施工质量验收 (39)附录A 老旧小区综合整治菜单 (41)附录B 老旧小区调查与初步评估表 (45)附录C 老旧小区综合整治居民意愿调查表 (47)附录D 老旧小区综合整治居民满意度调查表 (39)引用标准名录 (50)1综合整治内容和基本标准1.0.1综合整治内容。
北京市老旧小区综合改造外墙外保温施工技术导则（复合硬泡聚氨酯板做法）二○一二年五月前言为贯彻我市老旧小区综合整治工作中对外墙外保温工程的相关规定，规范老旧小区综合改造外墙外保温工程施工和验收，编制本导则。
本导则立足于我市老旧小区综合改造建筑外墙外保温的特点，结合既有居住建筑节能改造实践经验，在广泛征求意见的基础上，经反复讨论修改后完成。
本导则主要内容包括：总则、术语、基本规定、技术要求、施工工艺、工程验收、其它注意事项和附录。
本导则由北京市住房和城乡建设委员会负责管理，由北京住总集团有限责任公司负责具体技术内容的解释工作。
主要编制单位：北京住总集团有限责任公司北京建筑技术发展有限责任公司北京建筑节能研究发展中心参与编制单位（排名不分先后）：北京市建筑工程研究院有限责任公司德实慧（北京）新节能技术开发有限公司廊坊华宇创新科技有限公司拜耳材料科技（中国）有限公司万华节能建材股份有限公司上海华峰普恩聚氨酯有限公司精碳伟业（北京）科技有限公司烟台同化防水保温工程有限公司江苏绿源新材料有限公司北京华都宝拉建筑板材有限公司主要起草人：杨健康鲍宇清王庆生周宁钟衍孙桂芳张昭瑞钱选青谢锋王万金唐志勇沙丰刘越宋云峰张玮玮王建武高春青茅怀忠徐小勇葛晟鹏评审专家：艾永祥陶驷骥李晓明孙诗兵冯跃王建明王新民目次1 总则 (1)2 术语 (1)3 基本规定 (1)4 技术要求 (3)5 施工工艺 (7)6 工程验收 (11)7 其它注意事项 (13)附录A 材料现场复验项目 (15)附录B 外墙外保温工程质量验收记录 (16)附录C 主要节点做法 (17)附录D 既有居住建筑节能改造外保温材料芯材最低厚度 (21)引用标准名录 (22)1 总则1.0.1 为贯彻执行本市老旧小区综合改造工作中对外墙外保温工程的相关规定，规范复合硬泡聚氨酯板外墙外保温工程的技术要求、施工工艺及验收方法，保证工程质量，制定本导则。
1.0.2本导则适用于北京地区老旧小区综合整治工作中，采用复合硬泡聚氨酯板做法的外墙外保温工程的施工和验收。
1.0.3复合硬泡聚氨酯板外墙外保温工程除应符合本导则外，尚应符合现行的相关标准、规范和规定的要求。
2 术语2.0.1复合硬泡聚氨酯板以硬泡聚氨酯（包括聚氨酯硬质泡沫塑料（PUR）和聚异氰脲酸酯硬质泡沫塑料（PIR））为芯材，六面用一定厚度的水泥基聚合物砂浆进行包覆处理，在工厂预制成型的复合保温板，本导则中简称复合板。
2.0.2复合硬泡聚氨酯板外墙外保温系统以复合硬泡聚氨酯板为保温材料，用复合硬泡聚氨酯板胶粘剂并加设锚栓安装于外墙外表面，用玻纤网进行增强的复合硬泡聚氨酯板抹面胶浆作抹面层，用涂料等轻质饰面材料进行表面装饰，具有保温功能和装饰效果的构造总称，本导则中简称外墙外保温系统。
3 基本规定3.0.1 外墙外保温系统应满足设计要求，基本构造见表3.0.1。
表3.0.1 外墙外保温系统基本构造3.0.2 外墙外保温工程应选用配套提供的外墙外保温系统，并由供应商对外墙外保温系统及其组成材料的性能负责。
外墙外保温系统经过耐候性试验后不得出现空鼓剥落或脱落破坏，不得产生渗水裂缝。
3.0.3 承担建筑节能工程的施工企业应具备相应的资质；施工现场应建立相应的质量管理体系、施工质量控制和检验制度，并应在施工前制订专门的施工方案。
3.0.4 复合板在满足燃烧性能的前提下，应尽量降低侧边包覆砂浆的厚度，在施工中应注意拼缝处的处理，避免在使用过程中出现裂缝。
3.0.5外墙外保温系统与基层墙体应粘结牢固，联结安全性应经实测或计算验证，并符合以下要求：1 复合板与基层墙体的联结应采用粘锚结合方式，粘结面积率应不小于50%。
2 高度在50m以下的建筑锚栓数量应不少于4个/m2，50m以上的建筑锚栓不应少于6个/m2。
锚栓宜均匀分布，靠近墙面阳角的部位可适当增多。
3任何面积大于0.1 m2的单块板应设置一个锚栓。
3.0.6 外墙外保温工程除遵守本导则中的相关防火要求外，还应遵守国家及本市现行的有关防火安全的标准、规范和规定的要求。
3.0.7外墙外保温工程各组成部分应具有物理-化学稳定性。
所有组成材料应彼此相容并应具有防腐性。
在可能受到生物侵害（鼠害、虫害）时，外墙外保温工程还应具有防生物侵害性能。
3.0.8 建筑物首层墙面以及门窗口等易受碰撞部位应采用加强型做法，建筑物二层以上墙面等不易受碰撞部位可采用普通型做法。
4 技术要求4.0.1外墙外保温系统的技术指标应符合表4.0.1的要求。
表4.0.1 外墙外保温系统技术指标4.0.2 复合板出厂前应在室温条件下陈放不低于14d，主要技术指标应符合表4.0.2-1和表4.0.2-2的要求。
表4.0.2-1 复合板技术指标表4.0.2-2 复合板尺寸允许偏差4.0.3 胶粘剂技术指标应符合表4.0.3的要求。
表4.0.3 胶粘剂技术指标4.0.4 抹面胶浆技术指标应符合表4.0.4的要求。
表4.0.4 抹面胶浆技术指标4.0.5 玻纤网技术指标应符合表4.0.5的要求。
表4.0.5 玻纤网技术指标4.0.6 锚栓塑料圆盘直径应不小于60mm，其技术指标应符合表4.0.6的要求。
表4.0.6锚栓技术指标4.0.7与外墙外保温系统配套的柔性腻子和建筑涂料等饰面材料应符合相应标准的要求，还应与外墙外保温系统相容。
5 施工工艺5.1 施工准备5.1.1外墙外保温施工前应进行以下技术准备：1施工人员应熟悉图纸，熟悉施工现场，了解材料性能，掌握施工要领。
2施工组织方应对施工人员进行必要的技术培训，尤其是没有做过复合硬泡聚氨酯板外墙外保温系统的施工队伍，要结合做样板墙，掌握操作要领后，再展开大面积施工。
3应编制专项施工方案，并对施工人员进行书面技术交底。
4必要时，现场技术人员应结合施工图纸要求，进行细部做法二次施工图细化。
5.1.2 材料存放应符合以下要求：1保温材料进场后，应远离火源。
保温材料宜在库（棚）内存放，注意通风、防潮，严禁雨淋。
如露天存放，应采用不燃材料完全覆盖。
2材料应分类存放并挂牌标明材料名称。
5.1.3主要机具包括磅秤，电动搅拌器，电锤（冲击钻），裁刀，自动（手动）螺丝刀，剪刀，钢丝刷，扫帚，棕刷，开刀，墨斗，抹子，压子，阴阳角抿子，托线板，2m靠尺等。
5.2 作业条件5.2.1外墙外保温施工前，应拆除空调、窗护栏、雨落管等附着物，并妥善保管，施工后恢复或更换。
伸出外墙面的各种落水管、进户管线等的预埋件、连接件应安装完毕，并预留出保温层的设计厚度。
5.2.2外墙外保温施工前，应拆移附着在外墙的线路，在建筑物周围设立支撑保护，施工后恢复。
5.2.3外墙外保温施工前，外门窗应已改造安装完毕，作业门窗口内应已完成防火封挡。
5.2.4 施工时，环境温度不低于5℃，风力不大于5级，雨天不得施工，严禁冬季施工。
夏季施工时，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。
如施工中突遇降雨，应采取有效措施，防止雨水冲刷施工面。
5.2.5 施工用吊篮或专用外脚手架搭设应牢固，并经安全验收合格。
5.3 工艺做法5.3.1 外墙外保温系统应按以下工艺流程施工：5.3.2 检查基层墙体表面质量，并按以下方法进行基层处理：1在对墙面状况进行查勘的基础上，应对原墙面上由于拆除、冻害、析盐、侵蚀所产生的损坏进行修复；2油渍及污染部分应进行清洗；3墙面的缺损和孔洞应用聚合物砂浆填补密实；4墙面上起鼓、开裂的砂浆应清除；5不平的表面应用聚合物砂浆抹平。
5.3.3 应对基层墙体表面进行验证检测，按公式5.3.3进行计算验证，确认其与所用胶粘剂达到应有的粘结强度。
即F=B·S≥0.10N/mm2（式5.3.3）式中，F——应有的粘接强度，N/mm2；B——基层墙体与所用胶粘剂的实测粘接强度，N/mm2；S——粘结面积率。
如粘接强度不能满足要求，应根据实测数据采取界面处理、加设锚栓等联结方案。
5.3.4 在阴角、阳角和墙面适当部位固定钢线以测定基层垂直误差，作好标记并记录；在每一层墙面上适当的部位（窗台下方）拉通长水平线用以测定基层平整度误差，做好标记。
如设计要求在复合板的起始位置安装托架，应按图5.3.4要求安装。
图5.3.4 安装复合板起步托架5.3.5 按配比要求配制复合板专用胶粘剂，配制时应严格计量，并用电动搅拌器搅拌均匀，一次的配制量宜在60min内用完。
拌好的胶粘剂应注意防晒避风，超过可操作时间后不准使用。
5.3.6 在粘贴复合板前，对复合板安装起始部位及门窗洞口、女儿墙等收口部位进行预粘翻包（包边）玻纤网，网宽为复合板厚加200mm，长度根据该点具体情况确定。
玻纤网翻贴时将其与加强网布重叠的部分沿45o方向裁掉。
翻包玻纤网翻过来后应及时粘到复合板上。
5.3.7 复合板粘贴应由下到上顺序施工，排板按水平顺序进行，上下应错缝粘贴，阴阳角处应进行错茬处理；聚氨酯复合板的拼缝不得留在门窗口的四角处，整块墙面的边角处复合板的尺寸应不小于300mm。
5.3.8 复合板可采用点框法和条粘法粘贴。
平整度好的墙面可采用条粘法，平整度相对较差的墙面宜采用点框法，采用点框法施工粘结面积率不得小于50%。
粘贴复合板时，用抹子在复合板上涂抹胶粘剂，将复合板粘贴在基面上，轻柔均匀挤压板面，用托线板检查平整度。
每粘完一块复合板，用2m靠尺将相邻板面拍平，拼缝高差应不大于 1.5mm，并及时清除板边缘挤出的胶粘剂。
复合板应挤紧、拼严，严禁上下通缝。
局部不规则处粘贴复合板可现场裁切，切口与板面垂直，切割后应在断面处做封闭处理。
5.3.9门窗洞口四角处应加铺400mm×200mm的玻纤网，位置在紧贴直角处沿450方向（见图5.3.9）；增强玻纤网置于大面玻纤网的里面。
图5.3.9 门窗洞口玻纤网加强图5.3.10 复合板粘贴24h后可进行锚栓安装。
按设计的锚栓布置图的位置打孔，打孔深度依设计要求，塞入胀塞套管，拧入或敲入锚栓。
锚栓压盘应紧压复合板，但不应破坏复合板的复合层。
5.3.11复合板粘结完毕24h及锚栓施工完成后，且通过监理的验收合格后可进行抹灰施工。
先在板面均匀涂抹约2mm的抹面胶浆，同时将翻包玻纤网压入胶浆中。
在抹面胶浆可操作时间内，将玻纤网贴于抹面胶浆上。
网格布应从中央向四周施抹涂平，严禁玻纤网褶皱。
铺贴遇有搭接时，水平方向搭接宽度不得小于100mm ，垂直方向搭接宽度不得小于80mm 。
阴阳角宜采用角网增强处理，角网位于大面玻纤网外侧，不得搭接(见图5.3.11)。
阳角做法阴角做法基层复合板图5.3.11 角网设置示意图5.3.12 在抹面胶浆凝结前再抹一道抹面胶浆罩面，厚度1～2mm ，以仅覆盖玻纤网、微见玻纤网轮廓为宜。
抹面胶浆表面应平整，玻纤网不得外露。
