工程设计证号：A143005008湖南省道县中家冲水库除险加固工程初步设计报告（送审稿）湖南湘水工程建设咨询服务有限公司二O一三年五月批准：王振华核定：桂许亮审查：桂许亮校核：吴敢喜项目负责人：张必杰主要设计人员:何勇于娇瑞李建刘亮龚攀李招贤涂娟周小华目录1 综合说明 (1)1.1 概述 (1)1.2 水文 (2)1.3 工程地质 (3)1.4 工程任务与规模 (4)1.5 水库除险加固设计 (5)1.6 水土保持和环境保护设计 (6)1.7 工程管理设计 (7)1.8 施工组织设计 (7)1.9 工程概算 (8)1.10 施工安全 (8)2 水文 (9)2.1 流域概况 (9)2.2气象 (12)2.3 径流 (12)2.4 设计洪水 (12)2.5 水库调洪计算 (18)2.6 坝顶高程复核和溢洪道控制段岸墙顶部高程复核 (21)3 工程地质 (26)3.1 概述 (26)3.2工程区域地质概况 (26)3.3坝基及附属建筑物工程地质条件评价及工程地质问题 (27)3.4坝体工程质量及存在的问题 (29)3.5大坝分区及物理力学指标建议值 (29)3.6天然建筑材料 (30)3.7结论与建议 (31)4 水库除险加固工程设计 (32)4.1 工程任务和规模 (32)4.2 主要加固项目 (32)4.3 设计依据及基本资料 (33)4.4 加固设计 (34)5 水土保持与环境保护设计 (71)5.1 水土保持设计 (71)5.2 环境保护设计 (75)6 工程管理设计 (80)6.1 工程管理现状 (80)6.2 工程运行期管理 (80)6.3 工程管理规范与保护范围 (81)7 施工组织设计 (83)7.1 施工条件 (83)7.2 施工导流 (87)7.3 料场选择和规划 (88)7.4 主体工程施工 (88)7.5 施工交通运输 (95)7.6 施工工厂设施及风、水、电布置 (95)7.7 施工总布置 (96)7.8 施工总进度 (98)7.9 主要建筑材料和主要施工机械设备 (99)7.10 施工组织管理 (100)8 工程概算 (102)8.1 编制说明 (102)8.2 编制依据 (103)8.3 工程投资 (104)附件：大坝安全认定报告书附图：1、湖南省道县中家冲水库除险加固工程初步设计图集附书：2、湖南省道县中家冲水库除险加固工程初步设计概算书工程特性表工程特性表1 综合说明1.1 概述中家冲水库坝址位于道县蚣坝镇下湖洞村，属潇水河系一支流。

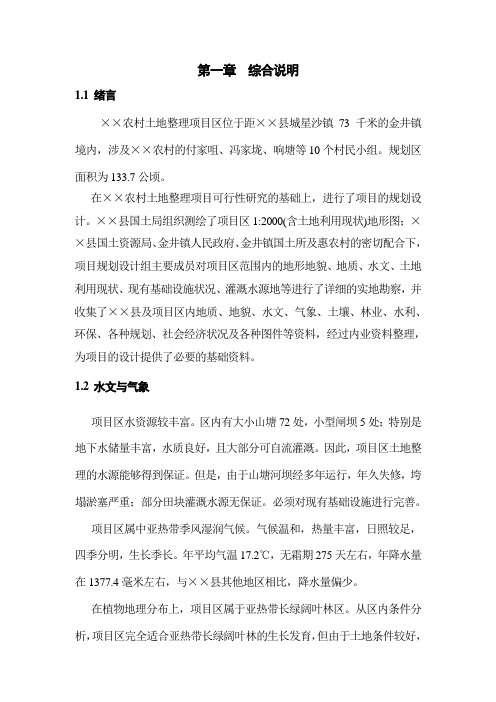

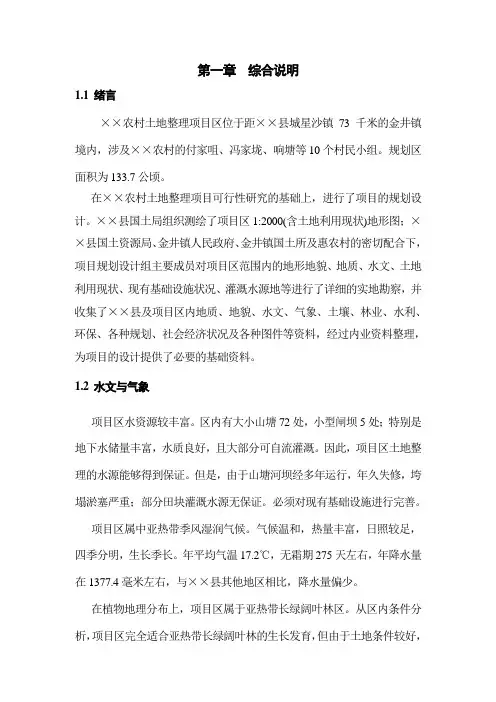

第一章综合说明1.1 绪言××农村土地整理项目区位于距××县城星沙镇73千米的金井镇境内，涉及××农村的付家咀、冯家垅、响塘等10个村民小组。
规划区面积为133.7公顷。
在××农村土地整理项目可行性研究的基础上，进行了项目的规划设计。
××县国土局组织测绘了项目区1:2000(含土地利用现状)地形图；××县国土资源局、金井镇人民政府、金井镇国土所及惠农村的密切配合下，项目规划设计组主要成员对项目区范围内的地形地貌、地质、水文、土地利用现状、现有基础设施状况、灌溉水源地等进行了详细的实地勘察，并收集了××县及项目区内地质、地貌、水文、气象、土壤、林业、水利、环保、各种规划、社会经济状况及各种图件等资料，经过内业资料整理，为项目的设计提供了必要的基础资料。
1.2 水文与气象项目区水资源较丰富。
区内有大小山塘72处，小型闸坝5处；特别是地下水储量丰富，水质良好，且大部分可自流灌溉。
因此，项目区土地整理的水源能够得到保证。
但是，由于山塘河坝经多年运行，年久失修，垮塌淤塞严重；部分田块灌溉水源无保证。
必须对现有基础设施进行完善。
项目区属中亚热带季风湿润气候。
气候温和，热量丰富，日照较足，四季分明，生长季长。
年平均气温17.2℃，无霜期275天左右，年降水量在1377.4毫米左右，与××县其他地区相比，降水量偏少。
在植物地理分布上，项目区属于亚热带长绿阔叶林区。
从区内条件分析，项目区完全适合亚热带长绿阔叶林的生长发育，但由于土地条件较好，大部分土地已被垦殖，因此项目区内森林覆盖率较低。
1.3 地质项目区地形的主要特点是西高东低，南高北低。
由西往东低矮山包与冲田相间，山头主要用途为园林地，冲田主要作物为水稻。
北部临近金井水库处地势低矮平缓，主要用途为水田。

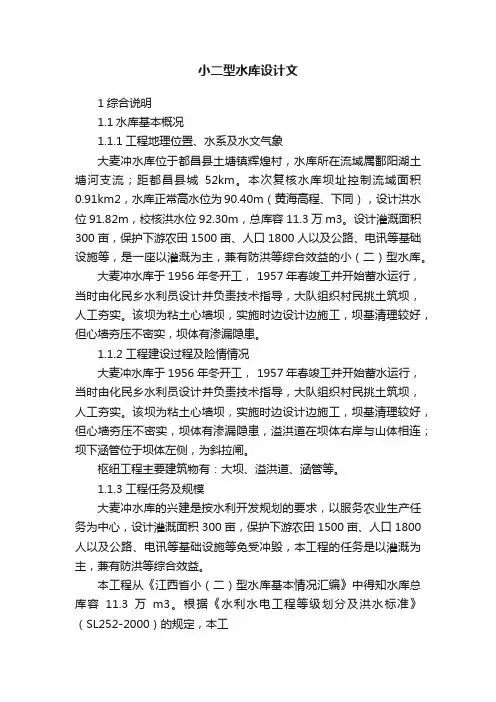

小二型水库设计文1综合说明1.1水库基本概况1.1.1工程地理位置、水系及水文气象大麦冲水库位于都昌县土塘镇辉煌村，水库所在流域属鄱阳湖土塘河支流；距都昌县城52km。
本次复核水库坝址控制流域面积0.91km2，水库正常高水位为90.40m（黄海高程、下同），设计洪水位91.82m，校核洪水位92.30m，总库容11.3万m3。
设计灌溉面积300亩，保护下游农田1500亩、人口1800人以及公路、电讯等基础设施等，是一座以灌溉为主，兼有防洪等综合效益的小（二）型水库。
大麦冲水库于1956年冬开工， 1957年春竣工并开始蓄水运行，当时由化民乡水利员设计并负责技术指导，大队组织村民挑土筑坝，人工夯实。
该坝为粘土心墙坝，实施时边设计边施工，坝基清理较好，但心墙夯压不密实，坝体有渗漏隐患。
1.1.2工程建设过程及险情情况大麦冲水库于1956年冬开工， 1957年春竣工并开始蓄水运行，当时由化民乡水利员设计并负责技术指导，大队组织村民挑土筑坝，人工夯实。
该坝为粘土心墙坝，实施时边设计边施工，坝基清理较好，但心墙夯压不密实，坝体有渗漏隐患，溢洪道在坝体右岸与山体相连；坝下涵管位于坝体左侧，为斜拉闸。
枢纽工程主要建筑物有：大坝、溢洪道、涵管等。
1.1.3工程任务及规模大麦冲水库的兴建是按水利开发规划的要求，以服务农业生产任务为中心，设计灌溉面积300亩，保护下游农田1500亩、人口1800人以及公路、电讯等基础设施等免受冲毁，本工程的任务是以灌溉为主，兼有防洪等综合效益。
本工程从《江西省小（二）型水库基本情况汇编》中得知水库总库容11.3万m3。
根据《水利水电工程等级划分及洪水标准》（SL252-2000）的规定，本工程为重点小（二）型水库。
1.1.4现状主要建筑物大坝：大坝为均质坝，坝壳为碎石土填筑，最大坝高13m，坝顶高程91.26～93.09m，坝顶轴线长63.6m，坝顶宽0.8～1.97m。
上游坝坡坡比1:2.36～1:2.91，下游坝坡坡比1:2.55～1:5.76，上游无护坡，坝顶无护面，下游无排水沟；坝脚无反滤排水设施。
目录提要第一章综合说明 (1)第一节工程概况 (1)第二节水文气象 (2)第三节水库工程特性表 (2)第四节水库枢纽工程存在的问题及原因分析 (4)第二章水库洪水核算 (5)第三章枢纽工程加固处理设计设计 (9)第四章工程预算 (16)第五章效益分析 (17)第六章水土保持与环境影响评价 (17)第七章施工组织设计 (18)附件：1、附预算表2、大坝箱涵剖面图3、溢洪道加固布置图4、工作桥配筋图5、启闭机台配筋图6、涵管布筋图及钢筋表第一章综合说明第一节工程概况大羊乡后魏龙凤水库座落于东平县大羊乡魏雪村西南，是一座以防洪和农业灌溉供水为主的全县防洪重点小型水库。
该水库属小（二）型水库，竣工于1957年10月。
水库自建成后未经过大的维修加固。
经07年水库安全排查，已确定为三类坝，属病险库。
水库总库容1.3×105m3，兴利库容8.95×105m3，控制流域面积1.65km2。
水库枢纽工程包括大坝、溢洪道和放水洞三部分。
工程等别为Ⅴ等，主要建筑物为5级。
防洪设计标准：20年一遇设计，200年一遇标准校核。
大羊乡后魏龙凤水库为均质土坝，坝顶轴长90m，最大坝高7.4m，顶宽7M，坝顶高程(黄海)87.5m。
溢洪道无砌护，宽度上口2米，底宽1米，与下游后魏西塘坝共用一漫水坝溢洪，堰顶高程86.0m。
放水洞位于坝中部，为卧管式，半径为0.4m，最大泄洪流量0.4m3/s。
水库流域发生的历史洪水灾害：经调查,水库流域曾发生10次洪涝灾害,分别是1951年夏,1953年7月,1957年七月,1963年7-8月,1964年8-9月,1978年7月,1980年6月,1984年6月,1985年6月,1994年8月,2004年7-8月。
经调查，水库流域除受省外发生的地震余波波及外未发生地震、地质等灾害。
为充分发挥水库效益，保证水库安全运行，应尽早进行除险加固并完善大坝管理设施。
第二节水文气象后魏雪龙凤水库位于大羊乡西部，流域面积为1.65Km2，主要由几个冲沟形成，洪水汇入汇河，多年平均降雨量642mm，降雨受季风影响，时空分布不均匀，一般雨季开始于六月底，七月初，终止于八月中旬，七、八月份降雨量为333.8mm，占全年的51.99％，流域内多年平均径流深为95mm，多年平均陆地水面蒸发量为1131.4mm。
重庆市“五小水利”工程建设规划报告（2011-2020年）报告编制单位：中国灌溉排水发展中心前言小型水利设施是农业基础设施的重要组成部分，是山区农村最管用、最能解决问题的水利设施，是真正的民生水利工程。
为提高山丘区抗御自然灾害的能力，优先解决山区旱地、饮水灌溉之急，改善群众生产、生活条件，按照据水利部规划计划司、水利部农村水利司《关于开展〈西南五省（自治区、直辖市）”五小水利”工程建设规划〉编制工作的紧急通知》的要求，结合《重庆市水利发展“十二五”规划》、《重庆市“十二五”小型农田水利建设规划报告》、全市39个区县“五小水利”工程建设，重庆市财政局、水利局委托了中国灌溉排水发展中心编制完成了《重庆市“五小水利”工程建设规划报告（2011-2020年）》（以下简称《规划》）。
《规划》于2011年11月3日经重庆市水利局、财政局组织专家组审查并予通过。
《规划》分10个章节叙述，基准年为2009年，近期水平年为2015年，远期水平年为2020年。
《规划》为重庆市开展山丘区雨洪资源利用，提升农村饮水、农田灌溉和抗旱防洪等水利设施建设水平，发展现代农业提供依据和指导。
《规划》的主要目标是：至2020年，项目区实现人均新增0.1亩以上水浇地，人均新增5立方米以上蓄水容积，渠系水利用系数提高到0.75，一般干旱年保证生活、生产用水需要，中等干旱年基本保证生活用水需求。
此项工作涉及面广，技术性强，时间短，诚望在实施过程中不断充实，使之逐步臻于完善。
在报告编制过程中，得到重庆市财政局农业处、重庆市水利局农村水利处、重庆市农村饮水安全协会等相关单位的大力支持和帮助，谨此表示诚挚的感谢！编者二0一一年八月重庆市“五小水利”工程建设规划评审意见《重庆市“五小水利”工程建设规划（2011—2020年）》（以下简称《规划》）由中国灌溉排水发展中心承担，历时7个多月，现编制工作已基本完成。
为保证《规划》的质量，2011年11月3日，重庆市水利局在水利大厦邀请有关部门、单位的领导和专家组成了评审小组，对《规划》（送审稿）进行评审论证。

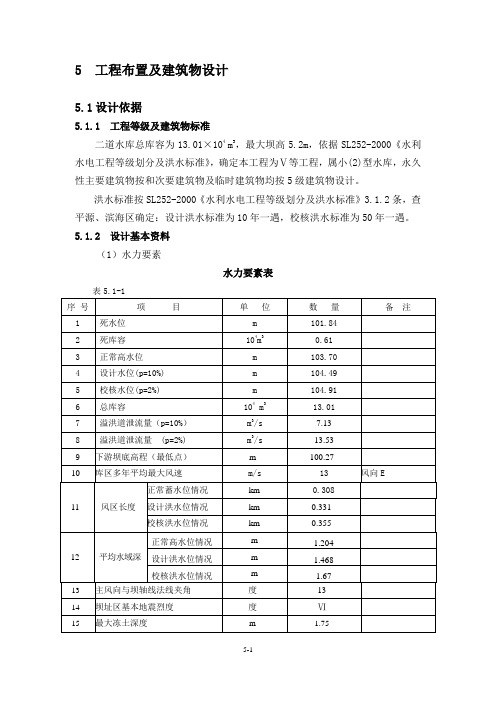

5 工程布置及建筑物设计5.1设计依据5.1.1 工程等级及建筑物标准二道水库总库容为13.01×104 m3，最大坝高5.2m，依据SL252-2000《水利水电工程等级划分及洪水标准》，确定本工程为Ⅴ等工程，属小(2)型水库，永久性主要建筑物按和次要建筑物及临时建筑物均按5级建筑物设计。
洪水标准按SL252-2000《水利水电工程等级划分及洪水标准》3.1.2条，查平源、滨海区确定：设计洪水标准为10年一遇，校核洪水标准为50年一遇。
5.1.2 设计基本资料（1）水力要素水力要素表表5.1-1各土层物理力学指标表表5.1-25.1.3设计参数依据《碾压式土石坝设计规范》（SL274—2001）规定，坝顶安全加高值A 为：5级建筑物，坝顶安全加高设计情况A=0.5m，校核情况A=0.3m。
坝坡抗滑稳定最小安全系数表表5.1-35.1.4规程、规范标准及技术文件⑴《防洪标准》(GB50201-94)⑵《水利水电枢纽工程等级划分及洪水标准》（SL252—2000）；⑶《水利水电工程初步设计报告编制规程》（DL5021—93）；⑷《碾压式土石坝设计规范》（SL274—2001）；⑸《溢洪道设计规范》(SL253-2000)；⑹《水工建筑物抗冰冻设计规范》（SL211—2006）；⑺《水力计算手册》武汉大学水利水电学院水力学流体力学教研室⑻《二道水库大坝安全鉴定报告书》5.1.5 工程现状及安全鉴定复核结论5.1.5.1 工程现状及存在的主要问题二道水库始建于1976年7月，现无原始设计资料，通过现场检查，二道水库枢纽工程主要由挡水坝、溢洪道及输水洞三部分组成。
土坝工程现状大坝为均质土坝，主要由低液限黏土组成，坝长212m，最大坝高为5.30m，坝顶标高105.1～105.66m，坝顶宽2.50～3.00m。
坝前坡局部较陡，坡比1：2.15，有少量块石护坡，且部分段已发生拖坡现象，坝体已无防护风浪能力；坝后坡较陡，凸凹不平，杂草丛生。
小二型水库除险加固初步设计报告一般小二水库出险加固除险加固工程初步设计报告(报批稿)水利水电勘测设计有限公司二○一○年十一月******************************************** **************************************一般小二水库出险加固除险加固工程初步设计报告******************************************** **************************************(报批稿)水利水电勘测设计有限公司2010年11月目录绪言 (1)1 综合说明 (2)1.1水库基本概况 (2)1.2水库除险加固的必要性 (3)1.3除险加固的主要内容 (4)1.4工程特性表 (5)2 水文 (7)2.1基本资料 (7)2.2设计暴雨 (8)2.3设计洪水 (12)3 工程地质 (15)3.1概述 (15)3.2工程地质条件及评价 (16)3.3天然建筑材料 (17)3.4结论与建议 (17)4 加固设计 (19)4.1工程任务和规模 (19)4.2主要加固项目 (21)4.3设计依据 (21)4.4工程总体布置 (22)4.5加固设计 (24)4.6上坝道路 (40)4.7安全监测设计 (40)5 施工组织设计 (41)5.1施工条件 (41)5.2主体工程施工 (41)5.3施工总进度 (44)5.4施工度汛与施工安全 (45)6 水土保持与环境保护设计 (46)6.1水土保持设计 (46)6.2环境保护设计 (46)7 工程管理设计 (47)7.1原管理机构 (47)7.2管理机构及制度 (47)7.3管理范围和保护范围 (48)8 水库淹没处理和工程永久占地 (49)8.1水库淹没处理 (49)8.2工程永久占地 (49)9 设计概算 (51)9.1编制说明 (51)9.2基础单价 (51)9.3取费标准 (51)9.4临时工程 (52)9.5独立费用 (52)9.6预备费 (52)9.7设计概算 (52)10 结论与建议 (60)10.1加固设计结论 (60)10.2今后工作建议 (60)附图目录图号图名图幅一般小二水库出险加固除险加固-初-01 工程地理位置图A3一般小二水库出险加固除险加固-初-02 加固前枢纽平面布置图A3一般小二水库出险加固除险加固-初-03 加固后枢纽平面布置图A3一般小二水库出险加固除险加固-初-04 大坝加固标准横断面图A3一般小二水库出险加固除险加固-初-05 坝顶、踏步、排水沟细部结构图A3一般小二水库出险加固除险加固-初-06 大坝虹吸管结构布置图A3一般小二水库出险加固除险加固-初-07 虹吸管进出水池、镇墩、支墩结构图A3一般小二水库出险加固除险加固-初-08 溢洪道平面及纵、横断面图（1/4）A3一般小二水库出险加固除险加固-初-09 溢洪道平面及纵、横断面图（2/4）A3一般小二水库出险加固除险加固-初-10 溢洪道平面及纵、横断面图（3/4）A3一般小二水库出险加固除险加固-初-11溢洪道平面及纵、横断面图（4/4）A3绪言为配合水利部做好《全国小型病险水库除险加固专项规划》的编制工作，根据XX 省水库管理总站关于开展小型水库除险加固工作的要求，水利水电局部署开展一般小二水库出险加固的安全认定工作,从而积极推进水库除险加固和标准化建设。

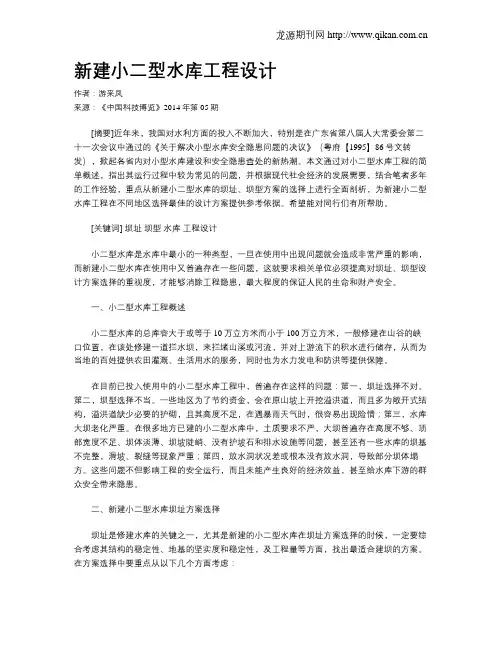

新建小二型水库工程设计作者：游来凤来源：《中国科技博览》2014年第05期[摘要]近年来，我国对水利方面的投入不断加大，特别是在广东省第八届人大常委会第二十一次会议中通过的《关于解决小型水库安全隐患问题的决议》（粤府【1995】86号文转发），掀起各省内对小型水库建设和安全隐患查处的新热潮。
本文通过对小二型水库工程的简单概述，指出其运行过程中较为常见的问题，并根据现代社会经济的发展需要，结合笔者多年的工作经验，重点从新建小二型水库的坝址、坝型方案的选择上进行全面剖析，为新建小二型水库工程在不同地区选择最佳的设计方案提供参考依据。
希望能对同行们有所帮助。
[关键词] 坝址坝型水库工程设计小二型水库是水库中最小的一种类型，一旦在使用中出现问题就会造成非常严重的影响，而新建小二型水库在使用中又普遍存在一些问题，这就要求相关单位必须提高对坝址、坝型设计方案选择的重视度，才能够消除工程隐患，最大程度的保证人民的生命和财产安全。
一、小二型水库工程概述小二型水库的总库容大于或等于10万立方米而小于100万立方米，一般修建在山谷的峡口位置，在该处修建一道拦水坝，来拦堵山溪或河流，并对上游流下的积水进行储存，从而为当地的百姓提供农田灌溉、生活用水的服务，同时也为水力发电和防洪等提供保障。
在目前已投入使用中的小二型水库工程中，普遍存在这样的问题：第一，坝址选择不对。
第二，坝型选择不当。
一些地区为了节约资金，会在原山坡上开挖溢洪道，而且多为敞开式结构，溢洪道缺少必要的护砌，且其高度不足，在遇暴雨天气时，很容易出现险情；第三，水库大坝老化严重。
在很多地方已建的小二型水库中，土质要求不严，大坝普遍存在高度不够、顶部宽度不足、坝体淡薄、坝坡陡峭、没有护坡石和排水设施等问题，甚至还有一些水库的坝基不完整，滑坡、裂缝等现象严重；第四，放水洞状况差或根本没有放水洞，导致部分坝体塌方。
这些问题不但影响工程的安全运行，而且未能产生良好的经济效益，甚至给水库下游的群众安全带来隐患。
5 工程布置及建筑物设计5.1设计依据5.1.1 工程等级及建筑物标准二道水库总库容为13.01×104 m3，最大坝高5.2m，依据SL252-2000《水利水电工程等级划分及洪水标准》，确定本工程为Ⅴ等工程，属小(2)型水库，永久性主要建筑物按和次要建筑物及临时建筑物均按5级建筑物设计。
洪水标准按SL252-2000《水利水电工程等级划分及洪水标准》3.1.2条，查平源、滨海区确定：设计洪水标准为10年一遇，校核洪水标准为50年一遇。
5.1.2 设计基本资料（1）水力要素水力要素表表5.1-1各土层物理力学指标表表5.1-25.1.3设计参数依据《碾压式土石坝设计规范》（SL274—2001）规定，坝顶安全加高值A 为：5级建筑物，坝顶安全加高设计情况A=0.5m，校核情况A=0.3m。
坝坡抗滑稳定最小安全系数表表5.1-35.1.4规程、规范标准及技术文件⑴《防洪标准》(GB50201-94)⑵《水利水电枢纽工程等级划分及洪水标准》（SL252—2000）；⑶《水利水电工程初步设计报告编制规程》（DL5021—93）；⑷《碾压式土石坝设计规范》（SL274—2001）；⑸《溢洪道设计规范》(SL253-2000)；⑹《水工建筑物抗冰冻设计规范》（SL211—2006）；⑺《水力计算手册》武汉大学水利水电学院水力学流体力学教研室⑻《二道水库大坝安全鉴定报告书》5.1.5 工程现状及安全鉴定复核结论5.1.5.1 工程现状及存在的主要问题二道水库始建于1976年7月，现无原始设计资料，通过现场检查，二道水库枢纽工程主要由挡水坝、溢洪道及输水洞三部分组成。
土坝工程现状大坝为均质土坝，主要由低液限黏土组成，坝长212m，最大坝高为5.30m，坝顶标高105.1～105.66m，坝顶宽2.50～3.00m。
坝前坡局部较陡，坡比1：2.15，有少量块石护坡，且部分段已发生拖坡现象，坝体已无防护风浪能力；坝后坡较陡，凸凹不平，杂草丛生。
大坝为均质土坝，坝体由低液限黏土组成，坝体防渗性能较好，未见明显渗漏，坝基存在渗漏现象。
溢洪道工程现状从现场检查发现，目前溢洪道为土渠。
断面尺寸不能满足正常泄洪要求。
输水洞工程现状输水洞位于大坝桩号0+050.3处，与坝轴线正交。
由进口段、洞身、竖井、出口段组成。
输水洞为φ800涵管，目前管体错位，管上部坝体塌陷，出口混凝土边墙倒塌，下游海漫段堆石凌乱。
竖井无启闭设备，灌溉洞插木板控制放水，封闭不严，启闭控制困难。
下游为消力设施。
经现场检查发现，启闭机室破旧简陋，启闭不灵，关闭不严，常年漏水，对水库安全构成严重威胁。
5.1.5.2 安全鉴定复核结论及意见依据蛟河市水利局《二道水库大坝安全鉴定报告书》(2009年2月)，确定该水库大坝为三类坝。
建议进行除险加固，增加必要的工程安全监测设施。
5.1.6 设计内容依据《二道水库大坝安全鉴定报告书》及安全鉴定成果的核查意见，经现场检查，综合分析确定二道水库除险加固工程设计内容包括：坝体需安全加固，上游坝坡改建，溢洪道、输水洞工程、坝顶道路等进行重建。
5.2设计方案比较5.2.1 土坝加固设计方案与溢洪道宽度方案比较根据现场检查及安全鉴定结论，结合工程实际情况，本次设计工作内容主要包括土坝维修加固设计、溢洪道及输水洞工程重建。
根据工程实际，结合溢洪道泄流能力及水库设计水位，通过坝顶高程与溢洪道宽度调节计算，经各方案综合分析比较，分析成果列入下表。
大坝维修加固设计方案比较表表5.2-1经上述三个方案的综合分析比较，计算坝顶高程相差不多，当溢洪道宽度为5m时，坝顶只需加高7cm，当溢洪道宽度为6m、7m时，坝顶不需加高。
但根据水利计算可知，当溢洪道宽度小于5m时，水库水位出槽，等于5m时，水库水处于临界状态，考虑7m时溢洪道工程量相对增加，为此设计采用溢洪道宽度为6m方案。
设计坝顶高程采用105.64m。
根据工程实际，对现状坝顶高程高于设计坝顶高程处，坝顶以实际坝顶标高进行整平，修建砂石路面，不需开挖。
5.2.2大坝上游护坡方案比较大坝上游护坡设计选择干砌石护坡、现浇混凝土板护坡和砼模袋护坡三种型式进行方案比较。
方案比较列入下表。
大坝上游坝坡护砌方案比较表5.3 主要建筑物设计5.3.1 土坝加固工程设计根据大坝工程现状及稳定安全复核计算综合分析确定，坝体维修加固工程设计内容包括以下几项：1)、坝体断面维修加固2)、土料设计3)、土坝上、下游护坡4)、大坝细部构造设计5.3.1.1 大坝除险加固设计(1) 坝体断面维修加固经计算设计坝顶高程为105.64m，坝顶宽设计采用3.0m，大坝上、下游边坡设计分别采用1：2.5和1：2.0。
为此，需根据工程实际进行坝坡整形及坝上游坝坡护坡，达到设计标准断面要求。
大坝断面加宽培厚，设计在下游坝坡一侧填筑土料。
(2) 土料设计本着土料与现有坝体岩性保持一致、就地就近的原则，经地表地质调查选定土料场一处，分布于库区下游右岸，距坝址约300m，岩性为低液限粘土，储量5.85×104 m3满足设计需要。
交通方便，适宜机械开采，需占用耕地。
根据试验成果平均最大干密度为1.60 g/cm3，平均最优含水量为19.4%；压实度按0.96考虑，建议上坝控制干密度1.54m3，控制含水量19.4±1%，抗剪强度C=15KPa，φ=12°。
(3) 土坝上、下游护坡土坝上游护坡采用25cm厚干砌块石护砌,其下设置20cm厚碎石垫层和无纺布，下层结合坝坡整形填筑夯实土。
土坝下游坝坡设计采用天然草皮护坡。
(4) 大坝细部构造设计1) 坝顶道路设计坝顶设计采用砂石路面，总长212m，厚20cm。
并设置倾向上游一侧1.5%的横向排水坡。
坝顶两侧设有路缘石，路缘石采用C20砼预制块，规格为50×15×40cm。
路缘石顶面布置与路面齐平。
2）上游坝坡脚设计大坝上游坝坡脚设计采用抛石结构。
顶宽1.0m，边坡为1：3，顶高程取高于水库死水位50cm，为102.34m。
高于该水位处设计采用干砌石脚槽。
5.3.2 溢洪道工程设计溢洪道位于水库大坝桩号0+203处，由进口段、控制堰、陡坡段、消力池及海漫段组成。
1) 控制段控制段长4.6m，设计采用单孔无闸宽顶堰，单孔净宽设计采用6.0m,堰顶高程设计取与水库正常蓄水位齐平，即为103.70m，两岸边墙顶高程为105.72m。
边墩厚各0.5m，墩顶设置现浇钢筋混凝土桥面，桥面高程与坝顶同高为105.72m。
桥面板厚0.4m，桥面宽4.6m，桥面板长为6.0m，采用钢筋砼栏杆。
设计荷载采用公路Ⅱ级，折减系数采用0.8。
2) 进口段进口段长5.0m，采用C25F200钢筋混凝土 U型槽结构，底宽为6.0m,墙顶高程从105.72m降至103.50m。
两侧边墙顶宽0.3m，墙底宽0.5m，底板厚0.5m。
3)陡坡段布置控制堰下接陡坡段，陡坡段全长10.9m，采用U型槽断面，底宽6.0m，上游进口高程为103.70m，以1：4的坡比与消力池底高程101.10m连接。
陡坡段设计采用U型槽断面，两侧边墙顶宽为0.3m，底宽为0.7m，U形槽底板厚为0.7m。
下设C15素砼垫层厚10cm。
墙身设置D50PVC排水孔一排，间距为2.0m。
并设置碎石排水体。
墙后在冻胀范围内回填砂砾料。
4) 消力池陡坡段下游设置消力池，池深为1.0m，池长为10m。
消力池采用U型槽断面型式，底高程为101.10m。
两侧边墙顶宽为0.3m，底宽为0.7m，底板厚为0.7m。
下设C15素砼垫层厚10cm。
墙身设置D50PVC排水孔一排，间距为2.0m。
并设置碎石排水体。
墙后在冻胀范围内回填砂砾料。
5) 海漫段海漫段长20m，采用梯形断面，底宽为6.0m，边坡采用1：2。
海漫末端作成防冲槽，槽深2.0m。
海漫采用25cm厚干砌石护砌，下设10cm厚碎石垫层和无纺布(300g/m2)一层。
防冲槽采用抛石填筑，底宽为2.0m，边坡采用1：1。
工程标号：混凝土采用C25F200钢筋砼结构。
止水材料采用651型橡皮止水带。
5.3.3 输水洞工程设计本次除险加固设计将原输水洞拆除重建。
洞身全长16m ,采用φ800承插式预制钢筋混凝土管结构。
管壁厚100mm，设计采用采用120°包角，厚20cm平底的钢筋砼底座，为防止管身伸缩，管座与管身之间用刷沥青及铺油毡分隔。
另外，为防止库水沿管体处侧渗流，设计沿管身每隔6m做一道止水环，止水环高60cm ,厚20--30 cm，采用钢筋砼结构，砼标号采用C20F200。
输水洞进口设计采用八字墙进口，进口段长2.0m，采用U形槽结构，砼标号采用C25F200。
边墙高1.2m，顶宽为0.3m，底宽为0.3m，底板厚为0.4m，下设C15素砼垫层厚10cm。
洞出口设置控制闸室段长2.0m，闸室净宽1.0m，闸底板高程为101.80m，底板厚0.5m 。
采用PZFY-φ800铸铁闸门，QLC-50A 手动侧摇式螺杆启闭机。
启闭台顶高程为104.30m 。
闸室段出口接陡坡段，陡坡段全长8.25m ， 采用U 型槽断面，底宽1.0m ，槽深1.6m ，以1：2.5的坡比与消力池底高程98.9m 连接。
边墙顶宽为0.3m ，底宽为0.5m ，U 形槽底板厚为0.5m 。
下设C15素砼垫层厚10cm 。
消力池长为5m 池深0.8m ，采用U 型槽断面型式，底高程为98.90m 。
边墙顶宽为0.3m ，底宽为0.5m ，底板厚为0.5m 。
下设C15素砼垫层厚10cm 。
海漫段长13m ，采用梯形断面，底宽为1.0m ，边坡采用1：2。
设计采用30cm 厚高镀锌铅丝石笼护砌，下设20cm 厚碎石垫层和无纺布(300g/m 2)一层。
5.4 设计计算5.4.1 坝顶高程复核按《碾压式土石坝设计规范》（SL274-2001）规定并结合工程实际情况，坝顶高程计算，应按以下几种情况进行计算。
（1）、设计洪水位加正常运用条件的坝顶超高。
（2）、正常蓄水位加正常运用条件的坝顶超高。
（3）、校核洪水位加非常运用条件的坝顶超高。
Y = R + e +A （5.3.1） 式中：Y--- 坝顶超高（m ）；A--- 安全加高（m ）；对于4级坝按表5.3.1; （正常运用情况为0.5 m ；非常运用情况为0.3m; e----最大风雍水面高度（m ）; R----最大波浪在坝坡上的爬高（m ）。
《碾压式土石坝设计规范》（S L274---2001）附录A ：βCOS gH D KW e m22= （A.1.10） m m W m L h mK K R 21+=∆ （A.1.12-1）⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛⨯⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛=7.0245.027.0227.013.00018.07.013.0W gH th W gD th W gH th W gh m m m （A.1.5-1）m m h T 438.4=(A.1.5-2)π22mm gT L = (A.1.5-4)式中：K —综合摩阻系数，采用K=3.6×10-6；D —风区长度（m ），见基本资料表； β—计算风向与坝轴线法线的夹角13° Hm —水域平均水深（m ），见基本资料表； K △—斜坡的糙率渗透性系数； K W —经验系数；m -单坡的坡度系数，5.2=mm h —平均波高（m ）； m T —平均波周期(s)； m L —平均波长（m ）；W —计算风速（m/s ），正常运用条件下，采用多年平均年最大风速的 1.5倍，为24m/s ；非常运用情况下，采用多年平均年最大风速为16m/s 。
