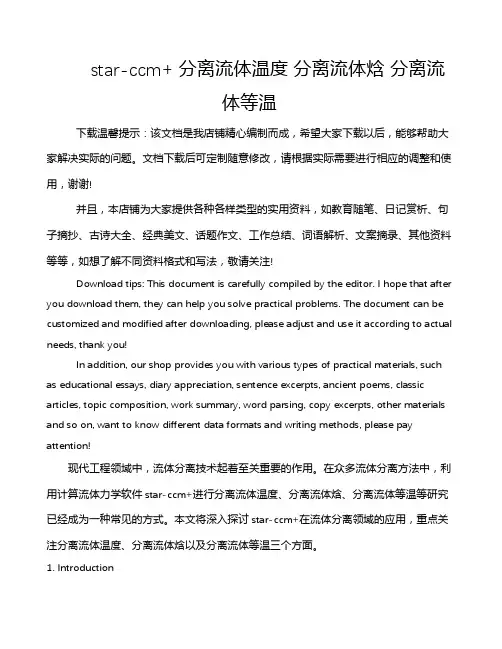

star-ccm+ 分离流体温度分离流体焓分离流体等温下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!现代工程领域中,流体分离技术起着至关重要的作用。
increasing container ship efficiency with SimcenterSTAR-CCM+DNV uses simulation to explore many design options for optimizing hull shape to reduce resistance.$3M Annual fuel savingsper shipDNVIncreasing container ship efficiency with Simcenter STAR-CCM+ Optimizing vessel hydrodynamic performance“UsingSimcenter STAR-CCM+, we can make as many modifications and adjustmentsas necessary and immediately see how these decisions will affect other areas of thedesign.”•Achieved 36% improvement in energyefficiency without sacrificing containercapacity•Estimated fuel savings of $3 million pership•Enhanced market position ofparticipating companies •Analyze and optimize hull for a range of operating conditions •Collaboration between ship owner, shipyard and advisory group Olav Rognebakke, Head of Ship Hydrodynamics and StabilityVisualization of bow wave at 19 kts Wave pattern from initial and final hullsModel the complexity Ensuring decision confidenceModel the complexityEnsuring decision confidence Go fasterAchieving speed and agilityExplore the possibilitiesEnabling insightsStay integratedConnecting all activitiesChallengeSetting up battery thermal runaway is complexSolutionNew dedicated thermal runaway workflow withinthe Batteries solution and a cell exothermalempirical heat release modelBenefits•Fast setup in minutes, for a full pack withhundreds or thousands of cells•No complex field functions or countless reports•Improved understanding of runaway propagation•Provides critical insights prior to costlycertification safety tests•Helps in the design of mitigation measures Battery thermal runaway workflowThermal runaway simulation configurator: heat release model Workflow demonstrationChallengeHigh computational cost of applications withmultiple multiphase regimes combining mixturesand free surfacesSolutionImplicit Multi-Step enables sub-stepping for thevolume fraction multiple times within the flowtimestepBenefits•Speed up multiphase simulations•Decouples flow from need for small timestep forvolume fraction•Allows larger flow timestep•Mirrors implementation for VOF Implicit Multi-Step for Mixture Multiphase with Large Scale Interface (MMP-LSI)N=1N=163.8x Speed-UpImplicit Multi-Step for Mixture Multiphase –Large Scale Interface (MMP-LSI)Sp ee d-U p Number of Sub-StepsAdaptive Mesh Refinement(AMR) and AdaptiveTimestep Used for FreeSurfaceMirrors implementation for VOFChallenge Predict particle motion and phase-change for applications that dry wet solids Solution Model the evaporation of liquid components in Discrete Element Method (DEM) particles Benefits •Accurately simulate drying processes in direct, convection-based dryers like drum dryers,spray dryers, fluidized bed dryers or indirectconduction-based dryers•Enabling many applications in the chemicalprocessing, mining, steel, food and batterymanufacturing industrySpray drying including Liquid-solid-gas material option for DEM particlesLiquid-Solid-Gas material option for DEM particlesChallengeMany applications involve motion with close-proximity of solid bodies which requires dynamicmesh adjustments for maximum solution stabilitySolutionOverset region mesh refinement is matched to thebackground region meshBenefits•Improved solution robustness•Fully automatic with no additional setup effortsby the user•Enhancing a wide range of applications:Transmission gear boxes, store separation,valves etc.Refine high priority (foreground) and background region during Overset Adaptive Mesh Refinement (AMR)LES turbulence models compatible with porous regions D3953High-fidelity simulation of flows with porous regions via liftingthe incompatibility with LES turbulence models•Allows Wall-Modeled LES (WMLES) simulation for fullvehicle external aerodynamics with radiators and heatexchangers•Expands HVAC (Heat, Ventilation & Air Conditioning) simulation capabilities where filters or heat exchangers are typically modeled with porous regionsChallengeObtaining highly accurate solutions requires considerable solver adjustments by the user SolutionA new gradients hybridization scheme replacing the previous Least Squares –Green Gauss hybridschemeBenefits•Improved accuracy of results•Improved convergence behavior •Significantly reduced need for user intervention while obtaining better levels of accuracy4.5 stages axial compressorImproved accuracy and convergence rate with a newgradients hybridization scheme22102302Model the complexityEnsuring decision confidenceStay integratedConnecting all activities Go fasterAchieving speed and agilityChallengeHandling the exploration of results in VR poses a challenge to non-frequent VR usersSolutionGuide any user through simulation results by looking “through the eyes” of an expert user Benefits•Enable anyone to easily dive into CFD results •Jointly explore insights to make better engineering decisionsAdditional VR EnhancementQuick re-use of existing scene through server state saving (Particle settings, plane sections, probes etc.)and reconnection possibility Guided Tour Mode for Virtual RealityChallenge Quickly and easily generate performance maps with two independent and one dependent variable, e.g. for Turbomachinery Solution •Adding a layer of information to the XY plot through contour plots •Interpolation used to draw the contour lines •External data supported through tables Benefits Insights into a complete performance maps with iso-efficiency lines in a few clicks Contour plotsModel the complexity Ensuring decision confidence Stay integratedConnecting all activities Explore the possibilities Enabling insightsGo fasterAchieving speed and agilityARM64 CPU architecture supportChallengeRun CFD simulation in the most efficient way inincreasingly heterogeneuos hardware landscape SolutionSupport CFD simulation on ARM64 CPUs Benefits•Greater performance per price and energy consumption compared to equivalent x86 CPUs•Technology available through different Cloud vendors like AWS EC2 instances and Fugaku super-computer by Fujitsu in JapanCurrent Limitations Linux only, Batch jobs only, no support of Intelligent Design Exploration, CAD importers, Client for NX, material database*Pricing based on AWS On Demand list price for EC2 instancesGPU -enabled acceleration: Memory consumption reduction and further performance improvementsChallengeSize of simulation that can be run on GPUs islimited by the available memory (RAM)SolutionReduced memory overhead and improvedperformance through more efficient use of AmgXBenefits•Memory reduction of up to 40 %•Immediate performance and efficiencyincrease, especially for large simulationsAdditional runtime performance improvements compared to previous versions of up to 10%0.10.20.30.40.50.60.70.80.91Case A Case BNormalizedGPUResidentmemory22102302Case A: Cold flow combustor, 115M polyhedral cells, RANS, segregated flow and energy Case B: Corvette, 110M trimmed cells, DES, segregated flow with MRFGPU performance improvements -memory usage*Assuming 2.0 GB RAM per million cells (2210) and 1.25GB RAM per million cells (2302). Mixed precision, trimmed mesh, segregated flow.Multiple GPUs can be used for larger problem sizesGPU CardDescriptionRAM (GB)Estimated max mesh size per GPU*22102302Quadro RTX4000Standard workstation GPU 84M cells 6.4M cells Quadro RTX6000High-end workstation GPU 2412M cells 19M cells Quadro RTX8000High-end workstation GPU4824M cells38M cellsQuadro RTX A5000Top-end workstation GPU 2412M cells 19M cells Tesla V100Older server GPU 3216M cells 25.5M cells Tesla A100Top-end server GPU 40/8020M / 40M cells 32M / 64M cells Tesla H100Next generation server GPU40/8020M / 40M cells32M / 64M cellsChallengeFaster time to convergence and solution without additional hardware investments Array SolutionSIMPLEC, a new unsteady implicit schemeBenefits•Same accuracy as Simple with a reduced number of inner iterations•Significant speed-up of transient flow simulation•Deeper convergence within the time-stepSIMPLEC available for Segregated Flow solverSignificant speed-up of transient flow simulation with a newunsteady implicit scheme•Same accuracy as SIMPLE can be achieved with a reducednumber of inner iterationsDrivAer •Deeper convergence within the time-step•Example: using convergence-based stopping•1 order of magnitude drop for continuity residualsAvailable for the Segregated Flow solver•Modified formulation of the pressure correction equation that does not require under relaxation•Pressure URF = 1•Velocity URF = 0.8 -1•This ensures a deeper convergence within the time-stepSIMPLE SIMPLECEasily leverage between the choice for accuracy or speed with SIMPLEC•Increase the accuracy maintaining the same turnaround time as SIMPLE: 8 drag counts gained•Speed-up the simulation maintaining the same level of accuracy as SIMPLE: 20% fasterDrivAerDrag coefficientElapsed time [h]Exp. valueModel the complexityEnsuring decision confidenceGo fasterAchieving speed and agilityExplore the possibilitiesEnabling insightsSimulation GuideChallengeEfficient collaboration and sharing of informationon CFD simulation setup right where needed Array S olutionCentralize your simulation information in one place(right in the sim file) by using simulation guide•Built-in editor, supporting text, tables, images,links to simulation tree nodesBenefits•Increased productivity and trust•Seamlessly share, update and reviewinformation relevant to the simulation•Collaborate and build collective knowledge•One file for everythingSimulation GuideEnhanced productivity with clear embeddedinstructions•Increased user confidenceFor the simulation template authors•Easily create and maintain workflow instructions •Explicit custom user guidanceFor the simulation template users•Quickly understand setup steps•Leverage streamlined workflow instructionsWeb Viewer integration in Xcelerator Share Effortlessly share simulation results with different internal andexternal stakeholders•Upload and view Scene files directly in Xcelerator Share, with no software download needed•Secure storage for Scene files in the cloudCustomizable naming for scenes and plotEfficient organization of results with customizable naming for scenes and plots•Append multiple field functions as a suffix to the file nameEffective searching and filtering by using file name•State of simulation visible through inclusion of field dataCustomized file name example:Temperature_1_OutletPressure_134765.738_Pa_OutletTemperature_4 55.823_KParts-based motion specificationImproved productivity with Parts-based motion values specification•Facilitates templating and automation•Reduction in the number of Regions due motion specification at Part sub-group level •Applications: Vehicle thermal management, external aerodynamics etc.BackgroundSolutionParts-based motion specificationRemoval of Region-Based Meshing (*******)Region-based meshing has been removed. Specific changes in the Simcenter STAR-CCM+ UI 22102302Removal of Region-Based MeshingRegion-based meshing has been removed. Specific changes in the Simcenter STAR-CCM+ UI 22102302New Tutorials•Reacting Flow•Acoustic Modal Analysis: Thermo-Acoustic Stability of a Cylindrical Burner •Battery•Thermal Runaway: Battery Pack Heat Release and Venting•Heat Transfer and Radiation•Dual Stream Heat Exchanger: Car Radiator•Coupling with CAE Codes▪•FMU Co-Simulation with Simcenter Amesim: Check ValveUpdated Tutorials•Adjoint Topology Optimization: Channel Flow –removed for this cycle pending revision•Acoustic Suppression Zone Modeling: Direct Noise Simulation –renamed to Sponge Layer Modeling: Simplified Tailpipe, and revised to use Sponge Layer model instead of the Acoustic Suppression Zone model•Multi-Part Solid: Graphics Card Cooling –updated to use the contact browser•Parts-Based Shells: Exhaust Pipe –updated for UI changes•Morphing: Cylinder with Boundary Motion –now uses the B-Spline morpher instead of the RBF morpher•FSI and 6-DOF Motion: Stress Analysis on Boat Propeller –minor change to setup•Eulerian: Wall Boiling –initial SMD for vapor set to 0.001 m•Fluid-Structure Interaction: Vibrating Pipe –changes to convergence criteria•FSI with Opening and Closing Flow Paths: Diaphragm Valve –replaced infinite plane contact with tessellated part contact •Normal Modes Solver: Wind Turbine Blade –added rotating reference frame•Turbomachinery Mesher: Compressor Stage –implemented custom control in the stator•VOF: Tank Sloshing with Adaptive Meshing –updated to include the Implicit Multi-stepping VOF solver•VOF: Multi-Stepping –retired due to updates made within the VOF: Tank Sloshing with Adaptive Meshing tutorial that cover the same theme•Parts-Based Meshing External Aerodynamics –updated to use a Boundary March Angle of 85Page 41Unrestricted | © Siemens 2023 | Siemens Digital Industries SoftwareGo fasterModel the complexity。
10.STAR-CCM+强大的用户自定义功能STAR-CCM+强大的用户自定义功能西迪阿特信息科技(上海)有限公司技术部简小文CAE -成本节约和技术革新的关键技术1.场函数简介☆STAR-CCM+的场函数功能可以实现相当一部分在STAR-CD 中只能使用子程序才能实现的功能。
1.1场函数功能1.场函数简介1.2场函数类型n场函数有2种类型:u Scalar:温度、压力等标量值u Vector:速度、应力等矢量值n场函数构建u可以任意定义用户需要的场函数。
u可以引用已有的场函数u可以通过Report产生场函数n变量引用方法n Scalar值:$SCALARn Vector值:$$VECTOR[0],$$VECTOR[1],$$VECTOR[2] n 数值:Value123 1②函数类型。
③可以参考Function Name,通过$Temperature取得温度值。
1.3 Scalar变量引用(例:温度)1.场函数简介①函数名,在Vector Scene 标尺栏上的名称。
121②函数类型。
1.4Vector 变量引用(例:速度)1.场函数简介2.场函数功能案例[求入口和出口压力损失]入口边界出口边界2.1例题概要1.通过Report求入口和出口的压力值2. 通过场函数功能求出压力损失⊿P.⊿P=Pin-Pout 3.生成Plot Scene出口边界压力值Pout入口边界压力值Pin2.2操作流程2.场函数功能案例[求入口和出口压力损失]利用Report 功能,求出压力的质量流量平均值。
123①右键点击[Reports]。
②选择[New Report] > [Mass Flow Averaged]。
③重复以上操作,分别生成两个值,对应为入口和出口。
④右键分别点击两个值,选择[Rename …],将名称修改为Pin 和Pout 。
2.3通过Report 求入口和出口的压力值2.场函数功能案例[求入口和出口压力损失]56对各个Report 进行设定⑤参照左图,设定Pin 的属性值。

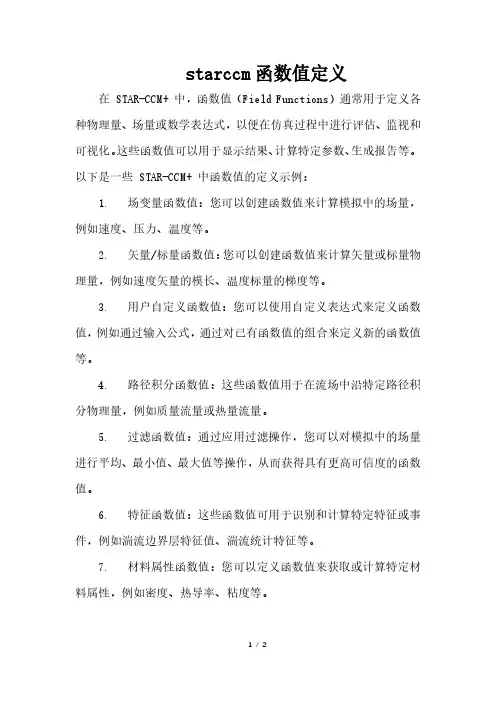

starccm函数值定义在 STAR-CCM+ 中,函数值(Field Functions)通常用于定义各种物理量、场量或数学表达式,以便在仿真过程中进行评估、监视和可视化。
这些函数值可以用于显示结果、计算特定参数、生成报告等。
以下是一些 STAR-CCM+ 中函数值的定义示例:1. 场变量函数值:您可以创建函数值来计算模拟中的场量,例如速度、压力、温度等。
2. 矢量/标量函数值:您可以创建函数值来计算矢量或标量物理量,例如速度矢量的模长、温度标量的梯度等。
3. 用户自定义函数值:您可以使用自定义表达式来定义函数值,例如通过输入公式,通过对已有函数值的组合来定义新的函数值等。
4. 路径积分函数值:这些函数值用于在流场中沿特定路径积分物理量,例如质量流量或热量流量。
5. 过滤函数值:通过应用过滤操作,您可以对模拟中的场量进行平均、最小值、最大值等操作,从而获得具有更高可信度的函数值。
6. 特征函数值:这些函数值可用于识别和计算特定特征或事件,例如湍流边界层特征值、湍流统计特征等。
7. 材料属性函数值:您可以定义函数值来获取或计算特定材料属性,例如密度、热导率、粘度等。
8. 边界条件函数值:用于检查边界条件,例如在特定边界上的压力或温度。
9. 流线上函数值:这些函数值通常用于在流场中沿流线计算物理量,用于分析流线上的变化。
在 STAR-CCM+ 中,定义函数值通常涉及以下步骤:1. 打开 "Function Values" 面板。
2. 选择要创建的函数值类型。
3. 配置函数值的参数,包括选择要计算的物理量、定义表达式、选择计算路径等。
4. 为函数值命名,并在仿真过程中使用。
具体的定义方法和参数配置取决于您想要计算的具体物理量和任务。
STAR-CCM+ 提供了强大的函数值功能,允许用户在仿真过程中对感兴趣的物理量进行深入分析和评估。
STAR-CCM 与流场计算简介STAR-CCM是一种流体力学(CFD)软件,可以对流体流动、热传导以及其他与流体有关的物理现象进行数值模拟和分析。
它是一种广泛应用于工程和科学领域的计算流体力学(CFD)工具。
STAR-CCM的优势在于其强大的求解器和用户友好的界面,使得它成为工程界最流行的CFD软件之一。
本文将介绍STAR-CCM软件以及其在流场计算中的应用。
STAR-CCM的特点1.多学科耦合:STAR-CCM可以同时模拟多种物理问题,如流体流动、传热、化学反应等。
它能够实现不同学科之间的相互耦合,使得用户能够更全面地分析问题。
2.强大的求解器:STAR-CCM采用了高效的求解算法和数值方法,可以解决复杂的流场问题。
其多重网格技术和并行计算能力保证了高效率和准确性。
3.用户友好的界面:STAR-CCM提供了直观、易于使用的图形界面,使得用户能够方便地建模、设置边界条件和运行仿真。
用户可以通过拖拽、点击等操作来完成复杂的模型建立和设置。
4.大数据处理能力:STAR-CCM支持处理大规模数据,可以快速生成、分析和可视化模拟结果。
用户可以通过丰富的后处理工具来深入理解模拟结果,并做出相应的决策。
应用案例汽车空气动力学模拟STAR-CCM可以对汽车在行驶过程中受到的空气动力学影响进行模拟和分析。
通过建立汽车的几何模型并设置相应的运动条件,可以得到汽车在不同速度下受到的气流阻力、升力等信息。
这些数据对于汽车设计和优化来说非常重要。
风力发电机模拟利用STAR-CCM可以模拟风力发电机在不同风速下的运行情况。
通过建立发电机的几何模型和设置运动边界条件,可以预测发电机在不同风速下的输出功率和振动情况。
这些模拟结果对于风力发电机的设计和性能评估有重要意义。
航空航天器气动学模拟STAR-CCM可以对航空航天器在进入大气层过程中的气动性能进行模拟和分析。
通过建立航空航天器的几何模型和设置相应的气动参数,可以预测航天器在不同速度和姿态下的空气动力学特性,如升力、阻力等。
STAR CCM+_使用手册STAR CCM+ 使用手册1:简介1.1 STAR CCM+ 是什么1.2 STAR CCM+ 的特点和优势1.3 适用领域和应用场景2:安装和设置2.1 系统要求2.2 和安装2.3 许可证配置3:用户界面3.1 主界面概览3.2 工作区和视图操作3.3 创建新项目3.4 导入和导出文件4:几何建模4.1 创建基本几何体4.2 修改和编辑几何模型4.3 网格4.4 网格质量控制5:物理模型5.1 流体物理模型5.1.1 流场设置5.1.2 流体材料定义和属性 5.1.3 边界条件设置5.2 固体物理模型5.2.1 固体材料定义和属性 5.2.2 边界条件设置5.3 热传导模型5.4 化学反应模型5.5 多相流模型5.6 其他物理模型的设置6:求解和结果分析6.1 求解设置6.2 后处理选项6.3 结果导出和可视化6.4 结果数据分析7:高级功能和选项7.1 自定义工作流程7.2 脚本编程7.3 并行计算设置7.4 批处理操作附件:附件A:STAR CCM+ 示例文件附件B:帮助文档和教程参考法律名词及注释:1:许可证配置:指根据法律规定,将软件合法授权给特定用户或单位使用的配置过程。
2:几何建模:通过绘图、编辑和修改来创建和操纵几何模型的过程。
3:流体物理模型:描述流体(如气体和液体)运动规律和特性的数学模型。
4:固体物理模型:描述固体物体(如零件、结构等)的力学行为和材料特性的数学模型。
5:自定义工作流程:根据用户需求,构建和定制特定的流程和操作步骤。
6:脚本编程:使用特定的编程语言对软件进行自动化控制和操作的过程。
Star CCM+使用Java宏实现批处理Star ccm+是流体分析的一款神器,便捷人性化的图形用户界面讨人喜欢,窃以为这款神器有以下优势:1)完全集成化的前后处理和求解,使GUI操作极为便利;2)强大的网格功能更加适合工程上的需要;3)简便快捷的用户自定义函数;4)强大的多物理场耦合分析功能(部分功能盗版软件似乎用不了);5)Java宏与批处理。
这里仅对上述第五个功能做一简要说明,以起抛砖引玉之效,当然也欢迎拍砖。
1.录制Java宏用来记录用户的操作,并以程序的形式将其记录下来,其它的功能暂时不很清楚,在批处理上是个关键角色。
当你的模型文件一切设置ok了,保存sim文件到一个单独的文件夹(方便处理),这时候开始点击录制宏,您所在的用户组无法下载或查看附件设置宏文件的保存路径与名称(这里为air1.java,注意一旦开始录制宏则下面的所有操作与修改都会被记录到宏文件中,所以在录制之前最好想清楚都有哪些参数需要修改,以便再次计算。
比如下图中的翼型将入口的速度改为120m/s,迭代步数为5(这么少?下面叙述),那么这些被修改过的参数将作为变量记录在了宏文件中,当用Ultraedit打开宏文件时候可清楚看到用红色显式出来的既是变量。
注意这时候还不能停止宏的录制,因为还有一个变量即计算后的保存文件名还没有记录下来,点击计算,很快5个迭代步就完成了,然后将文件另存为results_1,这时候results_1作为变量记录在了宏文件中,正因为此前面设置了一个小的迭代步,至此可以点击stop recording,这样宏文件录制完毕。
您所在的用户组无法下载或查看附件您所在的用户组无法下载或查看附件2.修改宏文件宏文件的修改建议使用Ultraedit,这是文本编辑器的一款神器,这时便可以修改其中的参数了,例如这里将入口的速度设为100,将迭代步设为1000,结果文件名称改为results_2,将宏文件另存为air2.java,这里还要注意另存为的名称要与文件中的一个名称一致,如图3中的air1改成air2,这是C语言的规矩,不是很懂,照做就行。
随着工业的不断发展,模拟风洞已经成为了一个重要的工具,用于测试各种产品的设计和性能。
而在模拟风洞的应用中,软件同样起到了至关重要的作用。
那么,有没有推荐的模拟风洞的软件呢?下面我们就来详细的阐述一下这个问题。
我们需要了解模拟风洞软件的基本原理。
模拟风洞软件是一种基于计算流体力学(CFD)的模拟软件。
它可以对风洞进行数字化建模,通过计算机模拟风洞中的流动,来预测各种产品在不同风速下的性能。
模拟风洞软件主要包括以下几个方面的功能:1.建模功能:模拟风洞软件可以通过三维建模软件,将要测试的产品进行数字化建模,以便进行后续的计算和分析。
2.计算功能:模拟风洞软件可以通过计算流体力学算法,计算出风洞中的流动状态,并通过数值模拟来预测产品的性能。
3.分析功能:模拟风洞软件可以通过模拟结果,对产品的性能进行分析和评估,以便进行后续的优化和改进。
基于以上的基本原理,我们可以看出,模拟风洞软件在工业设计和产品测试中的重要性。
那么,有没有推荐的模拟风洞的软件呢?目前市面上有很多模拟风洞软件,其中比较知名的有ANSYS Fluent、OpenFOAM、STAR-CCM+等。
下面我们就来逐一介绍这几款软件的特点和优势。
1.ANSYS FluentANSYS Fluent是一款由ANSYS公司开发的CFD软件,它是目前市场上最为流行的模拟风洞软件之一。
ANSYS Fluent具有以下特点:(1)强大的计算能力:ANSYS Fluent可以处理各种复杂的流动问题,包括多相流、湍流、热传递、化学反应等。
(2)友好的用户界面:ANSYS Fluent的用户界面非常友好,可以帮助用户快速上手。
(3)丰富的后处理功能:ANSYS Fluent提供了丰富的后处理功能,可以对模拟结果进行多维度的分析和可视化。
2.OpenFOAMOpenFOAM是一款开源的CFD软件,它具有以下特点:(1)灵活的自定义功能:OpenFOAM可以通过自定义编程,实现各种特定的流动问题模拟。

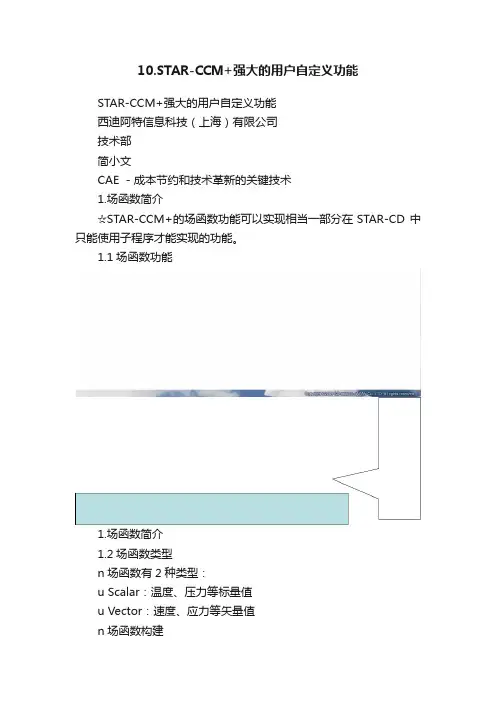

STAR-CCM+强大的用户自定义功能
西迪阿特信息科技(上海)有限公司
技术部
简小文
CAE -成本节约和技术革新的关键技术
1.场函数简介
☆STAR-CCM+的场函数功能可以实现相当一部分在STAR-CD 中只能使用子程序才能实现的功能。
1.1场函数功能
1.场函数简介
1.2场函数类型
n场函数有2种类型:
u Scalar:温度、压力等标量值
u Vector:速度、应力等矢量值
n场函数构建
u可以任意定义用户需要的场函数。
u可以引用已有的场函数
u可以通过Report产生场函数
n变量引用方法
n Scalar值:$SCALAR
n Vector值:$$VECTOR[0],$$VECTOR[1],$$VECTOR[2] n数值:Value
1
2
3 1②函数类型。
③可以参考Function Name,通
过$Temperature取得温度值。
1.3 Scalar变量引用(例:温度)1.场函数简介
①函数名,在Vector Scene 标尺栏上的名称。
1
2
1
②函数类型。
1.4
Vector 变量引用(例:速度)
1.场函数简介
2.场函数功能案例[求入口和出口压力损失]
入口边界
出口边界
2.1
例题概要
1.通过Report求入口和出口的压力值
2. 通过场函数功能求出压力损失⊿P.
⊿P=Pin-Pout 3.生成Plot Scene
出口边界
压力值Pout
入口边界压力值Pin
2.2操作流程
2.场函数功能案例[求入口和出口压力损失]
利用Report 功能,求出压力的质量流量平均值。
1
2
3
①右键点击[Reports]。
②选择[New Report] > [Mass Flow Averaged]。
③重复以上操作,分别生成两个值,对应为入口和出口。
④右键分别点击两个值,选择[Rename …],将名称修改为Pin 和Pout 。
2.3通过Report 求入口和出口的压力值
2.场函数功能案例[求入口和出口压力损失]
5
6
对各个Report 进行设定
⑤参照左图,设定Pin 的属性值。
Scalar 选择[Pressure]Parts 选择入口的边界Units 选为[Pa]⑥参照左图,设定Pin 的属性值。
Scalar 选择[Pressure]Parts 选择出口的边界Units 选为[Pa]
2.3通过Report 求入口和出口的压力值2.场函数功能案例[求入口和出口压力损失]
1
2
新建场函数。
①右键点击[Field Function],选择[New]新建一个[Field Function]。
②右键点击新生成的[User 场函数1],选择[Rename …],把名称更改为dP 。
2.4
通过场函数功能求出压力损失
2.场函数功能案例[求入口和出口压力损失]
5
场函数设定。
③将Properties 里的Function Name 也定义为[dP]。
为了方便,和第②步中定义相同的名字。
④在Properties 的[Dimensions]选项中定义函数的量纲。
点击,弹出Dimensions 面板。
⑤这里要求的是压力差,所以选择压力量纲,在Pressure 里输入[1] ,点击OK ,退出面板。
Tips!
如果是其它的复杂量纲,例如加速度量纲为[m/s 2],则把Length 设为[1],Time 设为[-2]。
⑥在定义函数dP 之前,先要确认在Report 里定义的进出口的质量流量的压力平均值是否已经在场函数里存在。
表示的名称分别为:
Report:Pin ,Report:Pout 。
同时,要确认各自在Properties 中Function Name 里的名称。
这里分别为PinReport ,PoutReport .注)注意大小写的区别。
62.4
通过场函数功能求出压力损失
2.场函数功能案例[求入口和出口压力损失]
⑦在函数dP的Properties中,点击
Definition选项的,打开
Definition面板。
⑧在Definition面板中输入如下的命
令,然后点击OK退出。
$PoutReport-$PinReport
注)$Function Name表示定义
的函数值。
(标量值)。
1
2
①右键点击[Reports]。
②选择[New Reports] >
[Maximum]。
③设定[Maximum 1]的属性值如
下:
Scalar 为[dP]
Parts 为相应的Region Units 为[Pa]
3
利用Report 功能,计算压力损失。
2.5Plot Scene 生成
2.场函数功能案例[求入口和出口压力损失]
④右键点击[Reports] > [Maximum 1]。
⑤选择[Create Monitor and Plot
from Report]。
⑥右键点击[Plots] > [Maximum 1
Monitor Plot],选择[Open]。
4
5
6
2.5Plot Scene 生成2.场函数功能案例[求入口和出口压力损失]
3. 场函数功能案例[获取涡流比]3.1相关公式
2
i
i i r V I ρ=i
i i i r v V J ρ=åå=i
i
V i
i V i r
V I 2
ρåå=i
i
V i
i i V i r
v V J ρ转动惯量
åå=
i
i
i
V i
V i
i i r
V r v V w 2ρρ角动量
涡流比
3. 场函数功能案例[获取涡流比] i.
1
2
3
3
④定义场函数:
$Density*$$Centroid[0]*$$Centroid[0]
4
3. 场函数功能案例[获取涡流比]
3.2构建场函数ii.角动量
⑤定义角动量函数:
$Density*$$Velocity*$$Centroid[0]
5
3. 场函数功能案例[获取涡流比]
3.3求积分
2
1
③在Scalar field function:
Momentum of inertia
Part: 3
3. 场函数功能案例[获取涡流比]
3. 场函数功能案例[获取涡流比]
3.3求积分
④同样的方法求角动量求积分
⑤在Field function查看函数
4
5
3.4定义Swirl
函数
定义swirl 函数:
$angularReport/$momentumReport
3. 场函数功能案例[获取涡流比]
3. 场函数功能案例[获取涡流比]
①
②在
1
2
3. 场函数功能案例[获取涡流比]
3.5 Report swirl
4
13
①Run Report
②在Output里面查看结果
java程序中可以使用下面的一些功能函数。
数学函数
java 程序中可以使用下面的一些功能函数。
4.java 运算功能
2.5+
3.02.5+3.0Definition
sqrt($scalar)sqrt (scalar )pow($scalar,3.0)scalar ^3.0$scalar/3.0scalar /3.0$scalar*3.0scalar ×3.0$scalar-3.0scalar -3.0mag($$vector)
sin($scalar)$scalar+3.0Vector 的大小
sin (scalar )scalar +3.0算例
4.java 运算功能
谢谢!
CAE -成本节约和技术革新的关键技术。
