化学气相沉积

化学气相沉积法
化学气相沉积法是一种通过热分解气态前驱体在表面上
生长薄膜的方法，常用于制备高质量的薄膜材料，例如硅、氮化硅、氧化铝、钨等。

化学气相沉积法是一种简单、易于控制的工艺，具有良好的重复性和均匀性。

化学气相沉积法的基本原理是将气体前驱体输送到基片
表面，在高温下发生化学反应，生成固态物质，最终形成具有所需性质的薄膜。

典型的化学气相沉积系统包括前驱体输送、气体反应室和基片加热部分。

在前驱体输送部分，通常将前驱体通过压缩气体输送到
反应室内。

前驱体可为有机物或无机物，例如SiH4、NH3、
Al(CH3)3、W(CO)6等。

压缩气体可以是惰性气体，如氮、氩
或氢气。

在反应室内，前驱体和压缩气体混合形成气态反应物。

在气体反应室中，气态反应物在基片表面沉积，形成固
态薄膜。

这一过程通常需要高温条件下进行，以确保气态反应物的分解和沉积。

反应室通常用电阻器、辐射加热或激光热源进行加热。

化学气相沉积法的优点主要在于其所制备的薄膜均匀性、易于控制和高品质等，这使得它在半导体工业中得到了广泛的应用。

然而，它也存在一些问题，如膜质量受到前驱体纯度、反应物浓度、温度和气体动力学等因素的影响；反应过程中可能会形成副反应产物；反应室内的气压和流量的控制也是一个关键的问题。

化学气相沉积法已成为半导体工业中制备薄膜的重要方
法，其应用领域也在不断扩大。

它的发展将有助于推动半导体产业的进一步发展，满足人类对高性能电子产品的需求。

集成电路芯片工艺化学气相沉积（CVD）化学汽相淀积(CVD)化学汽相淀积是指通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程。

CVD膜的结构可以是单晶、多晶或非晶态，淀积单晶硅薄膜的CVD过程通常被称为外延。

CVD技术具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点。

利用CVD方这几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的SiO：、多晶硅、非晶硅、氮化硅、金属(钨、钼)等。

一：化学气相沉积方法常用的CVD方法主要有三种：常压化学汽相淀积(APCVD)、低压化学汽相淀积(LPCVIi~)和等离子增强化学汽相淀积(PECVD)．APCVD反应器的结构与氧化炉类似，如图1-1所示，该系统中的压强约为一个大气压，因此被称为常压CVD。

气相外延单晶硅所采用的方法就是APCVD。

图1-1APCVD反应器的结构示意图，LPCVD反应器的结构如图1-2所示，石英管采用三温区管状炉加热，气体由一端引入，另一端抽出，半导体晶片垂直插在石英舟上。

由于石英管壁靠近炉管，温度很高，因此也称它为热壁CVD装置，这与利用射频加热的冷壁反应器如卧式外延炉不同．这种反应器的最大特点就是薄膜厚度的均匀性非常好、装片量大，一炉可以加工几百片，但淀积速度较慢．它与APCVD的最大区别是压强由原来的1X10SPa降低到1X102Pa左右。

图1-2LPCVD反应器的结构示意图图1-3平行板型PECVD反应器的结构示意图PECVD是一种能量增强的CVD方法，这是因为在通常CVD系统中热能的基础上又增加了等离子体的能量．图1-3给出了平行板型等离子体增强CVD反应器，反应室由两块平行的金属电极板组成，射频电压施加在上电极上，下电极接地。

射频电压使平板电极之间的气体发生等离子放电。

工作气体由位于下电极附近的进气口进入，并流过放电区。

半导体片放在下电极上，并被加热到100—400；C左右．这种反应器的最大优点是淀积温度低。

化学气相法沉积聚合物一、化学气相沉积（CVD）原理1. 基本概念- 化学气相沉积是一种通过气态先驱体在高温、等离子体或其他能量源的作用下发生化学反应，在基底表面沉积出固态薄膜的技术。

对于聚合物的化学气相沉积，先驱体通常是含有碳、氢等元素的有机化合物。

- 在CVD过程中，气态先驱体被输送到反应室中，在基底表面或靠近基底的区域发生分解、聚合等反应，从而形成聚合物薄膜。

2. 反应条件- 温度：不同的先驱体和反应体系需要不同的温度条件。

一般来说，较高的温度有助于先驱体的分解和反应的进行，但对于一些对温度敏感的基底或聚合物结构，需要精确控制温度以避免基底的损坏或聚合物的过度分解。

例如，某些有机硅先驱体在300 - 500°C的温度范围内可以有效地沉积硅基聚合物薄膜。

- 压力：反应室中的压力也是一个关键因素。

低压CVD（LPCVD）和常压CVD （APCVD）是常见的两种压力条件。

LPCVD通常在较低的压力（1 - 100 Pa）下进行，能够提供较好的薄膜均匀性和纯度，因为在低压下，气态分子的平均自由程较长，反应产物更容易扩散离开反应区域。

APCVD则在常压（约101.3 kPa）下进行，设备相对简单，但可能会存在薄膜均匀性较差的问题。

- 载气：载气用于将气态先驱体输送到反应室中。

常用的载气有氮气（N₂）、氩气（Ar）等惰性气体。

载气的流速会影响先驱体在反应室中的浓度分布，进而影响聚合物的沉积速率和薄膜质量。

二、聚合物沉积的先驱体1. 有机硅先驱体- 如四甲基硅烷（Si(CH₃)₄）等有机硅化合物是常用的先驱体。

在CVD过程中，四甲基硅烷在高温下会发生分解反应，硅 - 碳键断裂，释放出甲基基团，然后硅原子之间相互连接形成硅基聚合物的骨架结构。

反应式大致为：Si(CH₃)₄→Si + 4CH₃（高温分解），随后硅原子发生聚合反应形成聚合物。

- 有机硅先驱体沉积得到的聚合物具有良好的热稳定性、化学稳定性和电绝缘性等特点，在电子、航空航天等领域有广泛的应用。

化学气相沉积法名词解释

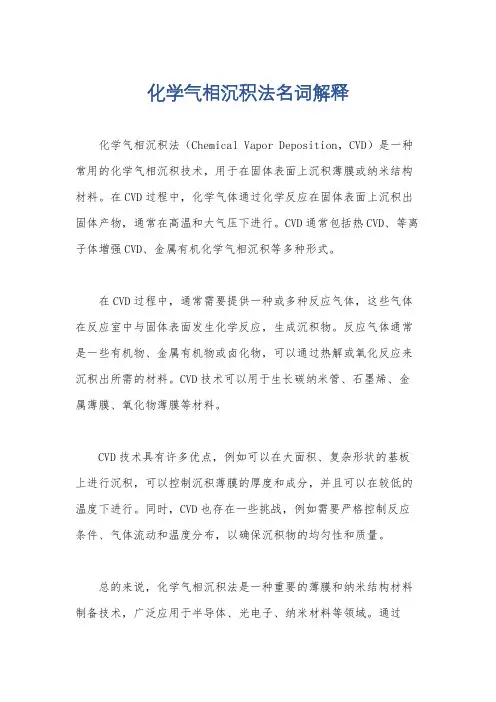

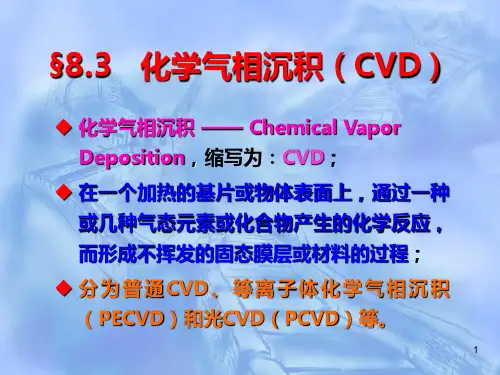

化学气相沉积法（Chemical Vapor Deposition，CVD）是一种常用的化学气相沉积技术，用于在固体表面上沉积薄膜或纳米结构材料。

在CVD过程中，化学气体通过化学反应在固体表面上沉积出固体产物，通常在高温和大气压下进行。

CVD通常包括热CVD、等离子体增强CVD、金属有机化学气相沉积等多种形式。

在CVD过程中，通常需要提供一种或多种反应气体，这些气体在反应室中与固体表面发生化学反应，生成沉积物。

反应气体通常是一些有机物、金属有机物或卤化物，可以通过热解或氧化反应来沉积出所需的材料。

CVD技术可以用于生长碳纳米管、石墨烯、金属薄膜、氧化物薄膜等材料。

CVD技术具有许多优点，例如可以在大面积、复杂形状的基板上进行沉积，可以控制沉积薄膜的厚度和成分，并且可以在较低的温度下进行。

同时，CVD也存在一些挑战，例如需要严格控制反应条件、气体流动和温度分布，以确保沉积物的均匀性和质量。

总的来说，化学气相沉积法是一种重要的薄膜和纳米结构材料制备技术，广泛应用于半导体、光电子、纳米材料等领域。

通过
CVD技术，可以制备出具有特定性能和功能的薄膜和纳米结构材料，为现代科学技术的发展提供了重要支持。

化学气相沉积技术化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种在气体环境下进行的化学反应过程，通过在固体表面上沉积出一层薄膜或涂层的方法。

该技术在材料科学、纳米技术、电子学、光学等领域得到了广泛应用。

一、化学气相沉积技术的基本原理化学气相沉积技术是利用气相中的化学反应来生成或沉积出所需的薄膜或涂层。

通常情况下，该技术需要将一种或多种反应物气体输送到反应室中，然后在固体表面上发生化学反应，最终生成所需的薄膜或涂层。

根据反应条件和反应机理的不同，化学气相沉积技术可以分为几种不同的类型，如下所述：1. 热化学气相沉积（Thermal CVD）：该技术是利用高温下气体分子的热运动来促进化学反应的进行。

常见的热化学气相沉积技术包括低压化学气相沉积（LPCVD）和气相外延（Gas Phase Epitaxy，GPE）等。

2. 液相化学气相沉积（Liquid Phase CVD，LPCVD）：该技术是将固体表面浸泡于一种含有反应物的溶液中，通过溶液中的化学反应生成所需的沉积物。

液相化学气相沉积技术主要用于纳米颗粒的制备。

3. 辅助化学气相沉积（Assisted CVD）：该技术是在化学气相沉积的过程中引入外部能量或辅助剂来促进反应的进行。

常见的辅助化学气相沉积技术包括等离子体增强化学气相沉积（Plasma Enhanced CVD，PECVD）和光辅助化学气相沉积（Photo-Assisted CVD）等。

三、化学气相沉积技术的应用领域化学气相沉积技术在材料科学、纳米技术、电子学、光学等领域有着广泛的应用。

下面列举几个常见的应用领域：1. 半导体器件制造：化学气相沉积技术可以用于制备半导体材料的薄膜，如硅、氮化硅等。

这些薄膜可以作为半导体器件的绝缘层、隔离层或介质层。

2. 硬质涂层：化学气相沉积技术可以用于制备硬质涂层，如碳化硅、氮化硼等。

这些硬质涂层具有优异的耐磨损性和高温稳定性，广泛应用于刀具、模具等领域。

化学气相沉积
化学气相沉积是一种化工技术，该技术主要是利用含有薄膜元素的一种或几种气相化合物或单质、在衬底表面上进行化学反应生成薄膜的方法。

化学气相淀积是近几十年发展起来的制备无机材料的新技术。

化学气相淀积法已经广泛用于提纯物质、研制新晶体、淀积各种单晶、多晶或玻璃态无机薄膜材料。

这些材料可以是氧化物、硫化物、氮化物、碳化物，也可以是III-V、II-IV、IV-VI 族中的二元或多元的元素间化合物，而且它们的物理功能可以通过气相掺杂的淀积过程精确控制。

化学气相淀积已成为无机合成化学的一个新领域。

化学气相沉积法不但可以对晶体或者晶体薄膜性能的改善有所帮助，而且也可以生产出很多别的手段无法制备出的一些晶体。

化学气相沉积技术是一种重要的材料制备方式，在对贵金属薄膜和涂层上有着重要的作用，当前我国在航空航天领域仍处于发展期，而化学气相沉积技术的使用还有很大的探索空间，需要我们投入更多的精力进行研究。

cvd 化学气相沉积CVD（化学气相沉积）是一种重要的薄膜制备技术，广泛应用于微电子、材料科学、纳米技术等领域。

本文将介绍CVD的基本原理、应用领域以及未来发展方向。

让我们来了解CVD的基本原理。

化学气相沉积是一种在气相条件下通过化学反应生成固体薄膜的技术。

它的基本原理是在高温下，将气体或液体前体物质引入反应室中，通过化学反应形成气相中间体，然后在衬底上沉积出所需的固体薄膜。

CVD的反应过程主要包括气体输运、吸附、表面反应和膜沉积等步骤。

CVD技术具有许多优点，如制备的薄膜具有高纯度、均匀性好、可控性强等特点。

此外，CVD还可以在复杂的表面形貌上进行薄膜沉积，如纳米颗粒、多孔膜等。

因此，CVD被广泛应用于微电子行业，用于制备晶体管、集成电路、显示器件等。

同时，它也被应用于材料科学领域，用于制备超硬材料、陶瓷薄膜、光学薄膜等。

除了微电子和材料科学领域，CVD还在纳米技术领域得到了广泛应用。

纳米领域的发展对CVD技术提出了更高的要求，例如制备纳米线、纳米颗粒和纳米薄膜等。

由于CVD具有优异的可控性和均匀性，它成为了纳米材料制备的重要工具。

通过调节反应条件和前体物质的选择，可以实现对纳米材料形貌、大小和组成的精确控制。

未来，CVD技术在能源领域和生物医学领域的应用也备受关注。

在能源领域，CVD可以用于制备高效的太阳能电池、燃料电池等器件。

通过优化薄膜的能带结构和界面特性，可以提高能源转换效率。

在生物医学领域，CVD可以用于制备生物传感器、药物传递系统等。

通过在表面修饰功能性薄膜，可以实现对生物分子的高灵敏检测和精确控制。

CVD是一种重要的化学气相沉积技术，广泛应用于微电子、材料科学、纳米技术等领域。

它具有优异的可控性和均匀性，可以制备高纯度、均匀性好的薄膜。

随着纳米技术和能源领域的快速发展，CVD技术在这些领域的应用前景非常广阔。

未来，我们可以期待CVD技术在更多领域的突破和创新。
