PLC(光分路器)技术以及制作工艺大全PLC更广为人知的是在电子技术领域,它是可编程逻辑控制器(Programmable Logic Controller)的简称。
在光通信技术领域,PLC是平面光路(Planar Lightwave Circuit)的简称,它是基于集成光学技术制备的各种光波导结构,在技术上,可实现的功能性器件有方向耦合器DC、Y分支器、多模干涉耦合器MMI、阵列波导光栅AWG、光学梳状滤波器ITL、马赫-增德尔MZ电光调制器、热光可调衰减器TO-VOA、热光开关TO-SW等。
在光通信产业界,得到广泛应用的PLC器件主要有光分路器、AWG、MZ电光调制器、TO-VOA等,其中光分路器是基于Y分支串并联实现的分光器件,比如一个1×16端口的光分路器,需要15个Y 分支器。
AWG是一种1×N端口器件,它可以将输入的数十个波长分开到不同输出端口。
基于铌酸锂光波导制备的MZ调制器,是目前最主流的调制器方案;而硅光调制器技术业已发展成熟,成为50G以上高速调制器的首选方案。
基于PLC技术的TO-VOA与AWG结合,构成具备信道均衡功能的波分复用/解复用器VMUX模块。
基于PLC技术、得到广泛应用的光通信器件有多种,但是在产业界,PLC通常指的是光分路器,它是一种在FTTH网络中应用最多的光无源器件。
在2000年的互联网泡沫之后,光通信产业进入萧条期;2004年左右,在应用场景还没出现的情况下,日本率先将FTTH作为基础设施进行投资建设;2008年后随着中国的加入,FTTH建设在2012年左右达到高峰。
FTTH通常采用无源光网络PON,其核心就是PLC光分路器,在各种商业楼宇和住宅中被广泛敷设。
在生活体验中,离我们最近的就是,入户调制解调器的“猫”尾巴,由早期的双绞线升级至目前的光纤跳线,就是引自PLC光分路器的一个端口,光纤入户通常能支持100-200M的网速,这比电缆所能支持的4M传输速率高得多。
PLC光分路器介绍及生产流程PLC光分路器是一种在光纤通信中广泛使用的光学器件,能够将输入光信号按照一定的比例分配到多个输出通道中。
它是一种被动的光学器件,不需要外部电源,稳定性高,损耗小,适用于各种光纤通信系统中的信号分配和光功率平衡等应用。
PLC光分路器的结构主要由硅基波导芯片和光纤阵列组成。
硅基波导芯片是一种具有高折射率差的材料,通过激光光刻技术制造出互相隔离的波导通道。
光纤阵列是将输入光纤与波导芯片连接起来的重要部分。
在光分路器的制造过程中,首先需要通过光纤脱包和切割等工艺将光纤端面处理成一定角度,然后使用UV固化胶将光纤与硅基波导芯片粘接在一起。
最后,通过光刻、湿法腐蚀等工艺将硅基波导芯片上多个波导结构加工完成。
1.原材料准备:选择适用于PLC光分路器制造的硅基材料,如硅片等。
2.设计和制作掩膜:根据设计需求,制作掩膜模板,用于后续光刻工艺的制作。
3.光刻工艺:使用掩膜模板进行光刻曝光,在硅基材料上形成互相隔离的波导通道。
这一步骤是PLC光分路器制造中最关键的一步。
4.湿法腐蚀:使用湿法腐蚀技术,将硅基材料上不需要的部分腐蚀掉,形成平整的波导结构。
5.热退火:通过热退火处理,使得波导通道的光学性能更加稳定和优化。
6.光纤粘接:将光纤端面处理成一定角度,并使用UV固化胶等材料将光纤与波导芯片粘接在一起。
7.封装测试:将制作好的PLC光分路器进行封装,并进行光学性能测试和质量检验。
需要注意的是,PLC光分路器的生产工艺比较复杂,要求高精度和高稳定性。
在每一步工艺过程中,都需要严格控制工艺参数和质量标准,以确保最终产品的性能和质量。
总结起来,PLC光分路器是一种重要的光学器件,广泛应用于光纤通信系统中。
其制造过程包括原材料准备、光刻工艺、湿法腐蚀、热退火、光纤粘接和封装测试等步骤。
通过这些工艺过程,制造出稳定性高、损耗小的PLC光分路器产品。
PLC Power Splitter产品介绍编制:日期:审核:日期:批准:日期:目录1、产品的概述2、产品的组成3、产品的性能参数4、产品的识别5、产品的应用1、产品概述:光分路器是把光信号分路/合路的光无源器件,一般是对同一波长的光信号进行分离或者合路。
按照光分路器的端口排布不同,可以分为对称的星型分路器和不对称的树型分路器;按照光纤类型可以分为单模光分路器和多模光分路器;按照带宽可以分为窄带光分路器和宽带光分路器。
按制作方式常见的为熔融拉锥(FBT)型分路器、平面光波导(PLC)分路器。
2、产品的组成:2.1 裸PLC器件的构造:2.2 模块式PLC的构造:光纤活动连接器模块盒松套管裸器件硅胶3、产品的性能参数:3.1 无连接头产品的光学性能:3.2 含连接头产品的光学性能:4、 产品的识别:4.1 各种样式的产品识别:裸器件模块式分路器 4.2 产品的通道识别:4.2.1 裸器件的通道识别:参照下图 4.2.1.1 公共端:通道少的一侧4.2.1.2 多通道侧的定义如下:Operating Temperature工作温度(℃)/ -40℃~85 ℃公共端(COM 端)40.00PORTBLUE ORANGE GREEN BROWN Color ColorPORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE GRAY 4.004.004.004.00多通道侧4.2.2 模块式光分路器的通道识别:参照下图4.2.2.1 公共端:通道少的一侧A基面多通道侧公共端(COM端)4.2.2.2 多通道侧的定义如下:5、产品的应用:5.1 产品的使用注意事项:5.1.1 拆开产品包装时,必须确认产品是否有损伤。
5.1.2 检查产品各连接头的防护是否齐全(仅针对加连接头产品)。
5.1.3 根据产品的连接头型号,选择相应的适配器及连接器进行使用。
PLC微型1*8光分路器简介:与同轴电缆传输系统一样,光网络系统也需要将光信号进行耦合、分支、分配,这就需要光分路器来实现。
光分路器又称分光器,是光纤链路中最重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件,常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器光分原理光分路器按原理可以分为熔融拉锥型和平面波导型两种,熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成;平面波导型是微光学元件型产品,采用光刻技术,在介质或半导体基板上形成光波导,实现分支分配功能。
这两种型式的分光原理类似,它们通过改变光纤间的消逝场相互耦合(耦合度,耦合长度)以及改变光纤纤半径来实现不同大小分支量,反之也可以将多路光信号合为一路信号叫做合成器。
熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体,而且可以耐孚机械振动和温度变化等优点,目前成为市场的主流制造技术。
熔融拉锥法就是将两根(或两根以上)除去涂覆层的光纤以一定的方法靠扰,在高温加热下熔融,同时向两侧拉伸,最终在加热区形成双锥体形式的特殊波导结构,通过控制光纤扭转的角度和拉伸的长度,可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内,这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致,在环境温度变化时热胀冷缩的程度就不一致,此种情况容易导致光分路器损坏,尤其把光分路放在野外的情况更甚,这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
而PLC分路器采用半导体工艺(光刻、腐蚀、显影等技术)制作。
光波导阵列位于芯片的上表面,分路功能集成在芯片上,也就是在一只芯片上实现1、1等分路;然后,在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。
PLC光分路器技术分析PLC(Planar Lightwave Circuit)光分路器技术是一种基于光集成电路的分光器组件,能够将入射光信号分为两个或多个输出信号,在光通信领域具有重要应用价值。
以下是对PLC光分路器技术的详细分析。
首先,PLC光分路器具有较宽的工作波长范围。
传统的靠近波导光分路器(AWG)只能在窄的波长范围内工作,而PLC光分路器可以在更宽的波长范围内工作,通常从1260nm到1650nm。
这使得PLC光分路器能够适应不同的光通信系统和应用需求,提高了其灵活性和适用性。
其次,PLC光分路器具有低插入损耗和高隔离度。
由于PLC光分路器是通过先进的光芯片制造工艺来制作的,其波导和耦合结构相对传统的光分路器更加精确和稳定。
因此,PLC光分路器的插入损耗较低,典型值通常在0.2dB以下。
同时,PLC光分路器在相邻通道之间具有较高的隔离度,可以减少不必要的光信号干扰,提高光通信系统的性能。
第三,PLC光分路器具有较小的尺寸和重量。
由于PLC光分路器是采用光芯片制造技术制作的,相对于传统的AWG分光器,PLC光分路器的结构更加紧凑和轻便。
这使得PLC光分路器在光通信系统中的安装和布局更加方便,可以节省空间和资源,提高光网络的灵活性和可扩展性。
第四,PLC光分路器具有较高的制造一致性。
由于PLC光分路器是采用大规模集成电路制造技术制作的,其制造过程可以高度集成和自动化。
这使得PLC光分路器的制造过程具有较高的一致性和稳定性,可以实现高质量和可靠性的产品。
同时,PLC光分路器的制造成本相对较低,能够满足大规模生产和广泛应用的需求。
最后,PLC光分路器具有广泛的应用领域。
由于PLC光分路器具有以上优点,它已广泛应用于光通信系统的光网络构建、光传输等方面。
在被动光网络中,PLC光分路器可用于光交叉连接、波分复用(WDM)系统中的波分复用/解复用等关键位置。
此外,PLC光分路器还可以应用于传感、光纤传感、光谱分析等领域。
PLC分光器工作原理介绍导语:与同轴电缆传输系统一样,光网络系统也需要将光信号进行耦合、分支、分配,这就需要光分路器来实现。
与同轴电缆传输系统一样,光网络系统也需要将光信号进行耦合、分支、分配,这就需要光分路器来实现。
光分路器又称分光器,是光纤链路中最重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件,常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CA TV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
1.光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种,熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成;平面波导型是微光学元件型产品,采用光刻技术,在介质或半导体基板上形成光波导,实现分支分配功能。
这两种型式的分光原理类似,它们通过改变光纤间的消逝场相互耦合(耦合度,耦合长度)以及改变光纤纤半径来实现不同大小分支量,反之也可以将多路光信号合为一路信号叫做合成器。
熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体,而且可以耐孚机械振动和温度变化等优点,目前成为市场的主流制造技术。
熔融拉锥法就是将两根(或两根以上)除去涂覆层的光纤以一定的方法靠扰,在高温加热下熔融,同时向两侧拉伸,最终在加热区形成双锥体形式的特殊波导结构,通过控制光纤扭转的角度和拉伸的长度,可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内,这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致,在环境温度变化时热胀冷缩的程度就不一致,此种情况容易导致光分路器损坏,尤其把光分路放在野外的情况更甚,这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
2.光分路器的常用技术指标(1)插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数,其数学表达式为:Ai=-10lgPouti/Pin,其中Ai是指第i个输出口的插入损耗;Pouti是第i个输出端口的光功率;Pin是输入端的光功率值。
plc光分路器非均匀分光
PLC光分路器(Planar Lightwave Circuit Splitter)是一种常用的光纤分光器件,用于将光信号按照一定的比例分配到多个输出通道上。
而非均匀分光则是指在分光过程中,不同的输出通道所分配的光功率不相等。
一般来说,PLC光分路器可以实现均匀分光和非均匀分光两种模式。
均匀分光是指将输入光信号按照相等的功率分配到每个输出通道上,每个通道输出的光功率相等。
而非均匀分光则是根据需求将输入光信号按照不同的比例分配到不同的输出通道上,使得每个通道输出的光功率不相等。
非均匀分光在一些特定应用场景中非常有用,例如在光通信系统中,根据不同距离或不同设备的要求,可以通过非均匀分光器件将光信号分配到不同的通道上,以满足不同传输距离或不同设备的需要。
同时,非均匀分光也可以用于光传感器中,根据不同传感器的灵敏度需求,将光信号按照不同的比例分配到不同的通道上进行检测。
总之,PLC光分路器可以实现非均匀分光,根据具体应用需求可以灵活调整光功率分配比例。
平面光波导(PLC)分路器封装技术平面光波导(PLC)分路器封装技术随着光纤通讯产业的复苏以及FTTX的发展,光分路器(Splitter)市场的春天也随之到来。
目前光分路器主要有两种类型:一种是采用传统光无源器件制作技术(拉锥耦合方法)生产的熔融拉锥式光纤分路器;另一种是采用集成光学技术生产的平面光波导(PLC)分路器。
PLC分路器是当今国内外研究的热门,具有很好的应用远景,然而PLC分路器的封装是制造PLC分路器中的难点。
PLC分路器内部结构。
PLC分路器的封装是指将平面波导分路器上的各个导光通路(即波导通路)与光纤阵列中的光纤逐一对准,然后用特定的胶(如环氧胶)将其粘合在一起的技术。
其中PLC分路器与光纤阵列的对准精确度是该项技术的关键。
PLC分路器的封装涉及到光纤阵列与光波导的六维紧密对准,难度较大。
当采用人工操纵时,其缺点是效率低,重复性差,人为因素多且难以实现规模化的生产等。
PLC分路器实物照片。
PLC分路器的制作PLC分路器采用半导体工艺(光刻、腐蚀、显影等技术)制作。
光波导阵列位于芯片的上表面,分路功能集成在芯片上,也就是在一只芯片上实现1、1等分路;然后,在芯片两端分别耦合输进端以及输出真个多通道光纤阵列并进行封装。
其内部结构和实物照片分别如图1、2所示。
与熔融拉锥式分路器相比,PLC分路器的优点有:(1)损耗对光波长不敏感,可以满足不同波长的传输需要。
(2)分光均匀,可以将信号均匀分配给用户。
(3)结构紧凑,体积小,可以直接安装在现有的各种交接箱内,不需留出很大的安装空间。
(4)单只器件分路通道很多,可以达到32路以上。
(5)多路本钱低,分路数越多,本钱上风越明显。
同时,PLC分路器的主要缺点有:(1)器件制作工艺复杂,技术门槛较高,目前芯片被国外几家公司垄断,国内能够大批量封装生产的企业很少。
(2)相对于熔融拉锥式分路器本钱较高,特别在低通道分路器方面更处于劣势。
PLC分路器封装技术PLC分路器的封装过程包括耦合对准和粘接等操纵。
PLC型光分路器产品介绍一、PLC型光分路器原理具体来说,PLC型光分路器包括三个主要部分:输入波导、输出波导和耦合器。
输入波导接收来自光纤的信号,然后通过耦合器将光信号分布到多个输出波导上,从而实现信号的分配和转发。
PLC器件的通道数量可以根据需求进行定制,通常有1x2、1x4、1x8、1x16、1x32等不同规格。
二、PLC型光分路器特点1.低损耗:PLC型光分路器在光信号的分配和转发过程中,能够保持较低的光损耗,使得信号的传输更加稳定可靠。
2.声带宽平衡:PLC型光分路器采用平面光波导技术,能够实现不同通道之间的光信号的均匀分配,避免了光信号的异步和扩散现象,提高了信号的传输质量。
3.多通道:PLC型光分路器能够同时处理多个通道的光信号,满足不同用户对信号分配和转发的需求,提高了网络的传输效率。
4.小型化:PLC器件的制造工艺相对简单,可实现高度集成,使得PLC型光分路器的体积小巧,适用于不同封装形式,如模块封装、端面封装等。
5. 宽工作波长范围:PLC型光分路器可以适用于不同波长范围的光信号分配和转发,常见的工作波长范围包括1310nm、1490nm、1510nm、1550nm等。
三、PLC型光分路器应用领域1.光通信系统:PLC型光分路器广泛应用于光通信系统中,用于实现光信号的分配和转发,将光信号从一条光纤引导到多个终端设备上,提高光网络的覆盖范围和传输能力。
2.光传感系统:PLC型光分路器可用于光传感系统中,将光信号分配到不同的传感器上,实现对光信号的实时监测和分析,广泛应用于环境监测、安防监控等领域。
3.数据中心:随着云计算和大数据时代的到来,数据中心的需求日益增加。
PLC型光分路器可用于数据中心的光网络,实现光信号的高效分配和转发,提高数据中心的传输速率和可靠性。
4.光传输网:PLC型光分路器可用于大规模光传输网中,将光信号从主干网络引导到不同的支线网络上,实现网络的灵活扩展和优化。
P L C型光分路器产品介绍常州市新盛电器公司Ting Bao was revised on January 6, 20021PLC Power Splitter产品介绍编制:日期:审核:日期:批准:日期:目录1、产品的概述2、产品的组成3、产品的性能参数4、产品的识别5、产品的应用1、产品概述:光分路器是把光信号分路/合路的光无源器件,一般是对同一波长的光信号进行分离或者合路。
按照光分路器的端口排布不同,可以分为对称的星型分路器和不对称的树型分路器;按照光纤类型可以分为单模光分路器和多模光分路器;按照带宽可以分为窄带光分路器和宽带光分路器。
按制作方式常见的为熔融拉锥(FBT)型分路器、平面光波导(PLC)分路器。
2、产品的组成:裸PLC器件的构造:模块式PLC的构造:光纤活动连接器模块盒松套管裸器件硅胶3、产品的性能参数:无连接头产品的光学性能:含连接头产品的光学性能:4、 产品的识别: 各种样式的产品识别:裸器件 模块式分路器 产品的通道识别:裸器件的通道识别:参照下图 公共端:通道少的一侧多通道侧的定义如下:Directivity 方向性(dB ) MIN 55 Operating Temperature工作温度(℃)/-40℃~85℃公共端(COM 端)40.00PORTBLUE ORANGE GREEN BROWN Color ColorPORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE GRAY 4.004.00PORT4.004.00多通道侧模块式光分路器的通道识别:参照下图 公共端:通道少的一侧多通道侧的定义如下:5、 产品的应用: 产品的使用注意事项:公共端(COM 端)多通道侧 A 基面拆开产品包装时,必须确认产品是否有损伤。
检查产品各连接头的防护是否齐全(仅针对加连接头产品)。
根据产品的连接头型号,选择相应的适配器及连接器进行使用。
2023年PLC光分路器行业市场发展现状PLC光分路器,是一种基于光电晶体硅的新型光纤光学元件,其主要功能是把一路光信号分成两路或者多路。
在现代光通信系统中,PLC光分路器被广泛应用于光纤通信和视频监控等领域。
PLC光分路器市场发展现状PLC光分路器市场规模不断扩大。
自2015年以来,随着我国光纤通信行业的快速发展,PLC光分路器产品的需求量急剧增长,市场规模呈现不断扩大的趋势。
据市场研究机构预测,PLC光分路器市场在未来几年内将保持高速增长,预计到2025年将达到10亿美元。
PLC光分路器产品技术不断进步。
PLC光分路器产品在技术上不断更新换代,现已基本实现了低插损、高隔离、高稳定等性能指标。
近年来,PLC光分路器生产厂家在产品研发与生产上的不断投入,不断推出各种新品牌,为PLC光分路器市场的发展提供了强劲的技术支持。
PLC光分路器市场竞争更加激烈。
目前,国内PLC光分路器生产厂家较多,产品结构趋同,市场竞争较为激烈。
为了更好地在市场中站稳脚跟,PLC光分路器生产厂家需要加快产品技术升级和创新,提高产品性能和品质,增强品牌竞争力。
PLC光分路器市场发展前景广阔。
PLC光分路器作为光通信行业中的重要组成部分,具有广阔的市场应用前景。
除了在光纤通信领域中的应用外,PLC光分路器还可广泛用于监控、安防、医疗、航空等领域的光学传输和信号控制。
因此,PLC光分路器市场未来发展前景非常广阔。
结论PLC光分路器市场的不断扩大和技术升级,为未来市场增长提供了强有力的保障。
PLC光分路器是一种基础性的光通信元件,具有重要的应用价值和市场前景。
随着我国光纤通信行业的快速发展,PLC光分路器市场前景广阔,生产厂家需加快产品研发和创新,为市场拓展提供更多技术支持。
PLC Power Splitter产品介绍编制:日期:审核:日期:批准:日期:目录1、产品的概述2、产品的组成3、产品的性能参数4、产品的识别5、产品的应用1、产品概述:光分路器是把光信号分路/合路的光无源器件,一般是对同一波长的光信号进行分离或者合路。
按照光分路器的端口排布不同,可以分为对称的星型分路器和不对称的树型分路器;按照光纤类型可以分为单模光分路器和多模光分路器;按照带宽可以分为窄带光分路器和宽带光分路器。
按制作方式常见的为熔融拉锥(FBT)型分路器、平面光波导(PLC)分路器。
2、产品的组成:2.1 裸PLC器件的构造:2.2 模块式PLC的构造:3、产品的性能参数:3.1 无连接头产品的光学性能:3.2 含连接头产品的光学性能:4、 产品的识别: 4.1 各种样式的产品识别:裸器件 模块式分路器 4.2 产品的通道识别:4.2.1 裸器件的通道识别:参照下图 4.2.1.1 公共端:通道少的一侧4.2.1.2 多通道侧的定义如下:PORTBLUE ORANGE Color ColorPORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE PORTBLUE ORANGE GREEN BROWN Color Color PORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE GRAY 4.004.004.2.2 模块式光分路器的通道识别:参照下图4.2.2.1 公共端:通道少的一侧4.2.2.2 多通道侧的定义如下:5、产品的应用:5.1 产品的使用注意事项:5.1.1 拆开产品包装时,必须确认产品是否有损伤。
5.1.2 检查产品各连接头的防护是否齐全(仅针对加连接头产品)。
5.1.3 根据产品的连接头型号,选择相应的适配器及连接器进行使用。
PLC光分路器使用指南PLC光分路器使用指南1.引言本文档旨在为用户提供PLC光分路器的详细使用指南。
PLC光分路器是一种用于实现光信号的分配和合并的设备。
通过本文档的阅读,您将了解PLC光分路器的基本原理、安装方法、使用注意事项以及故障排除等相关内容。
2.基本原理2.1 光分路器的作用PLC光分路器是用于将一束光信号分配到多个输出端口或将多个光信号合并为一束的装置。
它基于光波导原理,通过光分离和光合并的技术实现。
其主要原理是通过光波导将输入端口的光信号分配到多个输出端口,或将多个输入端口的光信号合并为一个输出。
2.2 光分路器的工作方式具体而言,PLC光分路器通过阶跃型光波导结构实现光信号的分配和合并。
当光信号进入光分路器时,根据输入光的功率和波导长度的设置,光信号将按照特定的规律被分配到不同的输出端口上。
3.安装方法3.1 器件准备在安装PLC光分路器之前,您需要准备以下器件:- PLC光分路器主体- 光纤连接线- 光源- 接收器3.2 安装步骤1) 将PLC光分路器主体安装在固定位置上,并确保其与光源和接收器之间的距离适当。
2) 使用光纤连接线将光源与PLC光分路器主体的输入端口相连。
3) 使用光纤连接线将PLC光分路器主体的输出端口与接收器相连。
4) 完成以上连接后,检查所有连接是否牢固。
4.使用注意事项4.1 温度和湿度要求PLC光分路器的正常工作需要在一定的温度和湿度范围内进行。
请确保环境温度在0℃-50℃之间,相对湿度在20%-80%之间。
4.2 避免物理损坏在使用过程中,应注意避免对PLC光分路器造成物理损坏。
请避免折弯光纤连接线、碰撞光分路器主体等情况的发生。
4.3 稳定电源供应为了保证PLC光分路器的正常工作,您需要提供稳定的电源供应。
请确保输入端口的电源电压稳定,并避免电源过载。
5.故障排除在使用PLC光分路器过程中,可能会遇到一些故障现象。
以下是一些常见故障及其排除方法:1) 无法正常分配或合并光信号:- 检查光源是否正常工作;- 检查光纤连接线是否损坏或接触不良;- 检查PLC光分路器主体是否损坏。
特性 应用
♦ 插入损失低 ♦ 过剩损失低
♦ 超低偏振损失低 ♦ 方向性高 ♦ 稳定性时间长 ♦ 可满足客户要求之规格 ♦ 电信传输
♦ 光纤网路
♦ 区域通讯网路 ♦ 有线电视系统 ♦ 光纤感测系统 ♦ 测试设备
简述
规格

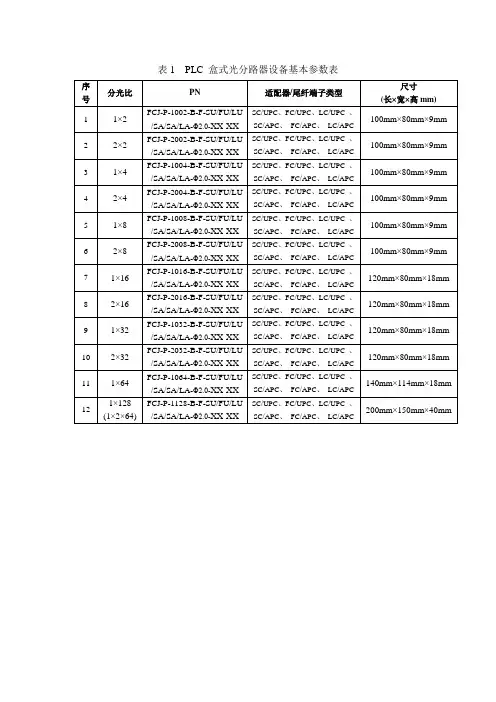

1XN 规格
*注释 :1.参数不包含光纤连接器损耗
深圳市比洋光通信科技有限公司所生产的平面波导型分路器(PLC Splitter )是具高品质之光无源器件。
平面波导型光分路器(PLC Splitter)是一种基于石英基板集成波导光功率分配器件,具有体积小,工作波长范围宽.可靠性高,分光均匀性好等特点.特别适用于无源光网络(EPON 、BPON 、GPON 等)中连接局端和终端设备并实现光信号的分路..主要设计是将光纤通讯系统中之光信号分成多路输出。
本公司所生产之元器件对光源及温度具有高度稳定性。
而对封装形式之多元性亦能满足客户在应用上的不同需求。
2XN规格
*注释 : 1.参数不包含光纤连接器损耗
SC:SC/PC XX:其它
FA:FC/APC。
