基于OSPF的异地企业网互联的实现与优化

大型企业OSPF组网建设方案一、需求分析大型企业通常具有多个分支机构和大量的内部网络设备。

为了实现这些分支机构的互联以及内部网络的高效管理，需要建立一个稳定可靠的组网架构。

OSPF（开放最短路径优先）是一种链路状态路由协议，能够提供灵活可扩展的IP网络设计和管理。

在大型企业组网中，可以采用OSPF来实现分支机构的互联和内部网络的路由管理。

二、网络架构设计1.核心层：核心层是整个大型企业网络的中心，负责信息的交互和转发。

在这一层，需要使用高性能的路由器，并配置OSPF协议进行网络交换。

2.分支机构层：分支机构层是连接分支机构的关键，需要采用分层交换机。

在每个分支机构内部，可以通过配置OSPF协议来实现与核心层的互联。

同时，对于分支机构之间的通信，也可以通过配置OSPF协议来实现。

3.访问层：访问层是用户接入网络的入口，主要为用户提供连接到网络的端口。

在这一层，可以使用交换机来连接用户终端设备，并通过配置OSPF协议来实现与核心层的连接。

三、OSPF参数配置1.开启OSPF协议：在核心层、分支机构层以及访问层的路由器上，需要开启OSPF协议。

可以使用如下命令进行配置：Router(config)# router ospf process-id其中，process-id为OSPF进程ID，可以根据需要进行指定。

2.划分区域：为了实现更好的管理和控制，可以将大型企业网络划分为多个区域。

可以使用如下命令进行配置：Router(config-router)# area area-id其中，area-id为区域ID，可以根据需要进行指定。

3.配置网络：根据实际情况，需要配置各个网络设备在OSPF协议中的网络地址。

可以使用如下命令进行配置：Router(config-router)# network network-address wildcard-mask area area-id其中，network-address为网络地址，wildcard-mask为通配符掩码，area-id为区域ID。

企业网络优化方案企业网络是企业信息化建设的重要基础设施之一，承载了企业日常办公、生产、研发和客户服务等各项核心业务。

如何优化企业网络，使其更快、更稳定、更安全、更高效，已经成为企业网络管理员必须解决的难题之一。

本文将基于实际案例，从以下六个方面为大家介绍企业网络优化的方案和技术。

一、优化网络拓扑企业网络最基本的结构是网络拓扑结构，它是企业网络优化的基础。

优化网络拓扑结构，可以实现以下目的：简化网络拓扑结构、减少网络层级、把关键业务和非关键业务分开，减少网络拥塞和故障点。

企业网络拓扑结构优化可以采用以下方案：•实现多层交换机结构的简化：简化中继层网络结构设计，减少网络层级，尽量保证核心层+接入层的网络架构。

在设计交换机的时候需要注意，根据业务需要来将关键业务和非关键业务进行合理分层。

保证关键业务能够得到优先流量和服务质量保证。

•实现虚拟型网格拓扑：虚拟型网格拓扑又称扁平化拓扑结构，拓扑上不存在中转节点，实现对等互连。

可以基于特定的协议实现，例如OSPF协议、IS-IS协议、BGP协议等。

这样可以实现高度可靠、高性能、高可扩展性的网络拓扑结构。

•优化数据中心网络：数据中心网络以大数据处理和存储为核心，需要进行多层次的结构设计，才能保证数据中心的稳定性和高可靠性。

优化数据中心网络时，需要注意以下几个方面：采用单一主干模式，使用VLAN划分业务区域，使用路由器隔离不同业务，以及使用动态路由等技术。

二、优化网络安全网络安全一直是企业信息化建设的重要组成部分，网络安全是企业网络优化的关键之一。

优化网络安全可以通过以下几个方面进行：•防火墙优化：防火墙是企业网络安全的基础，可以设置为黑名单和白名单模式，针对不同IP地址和端口进行控制。

需要注意的是，防火墙也会对网络性能产生影响，因此需要合理地设置防火墙规则，避免对性能的影响过于明显。

•认证池优化：认证池是企业网络安全的核心，可以实现用户的身份认证和授权。

针对不同的业务需求，可以实现不同的认证方式，如RADIUS 认证、LDAP 认证、TACACS+ 认证等。

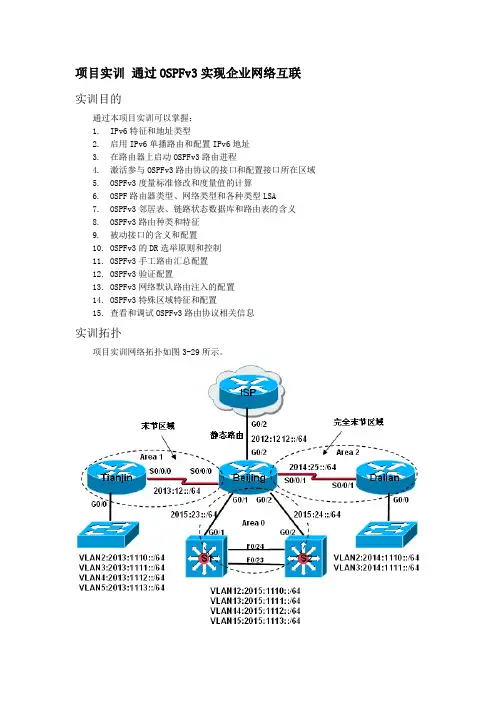

项目实训通过OSPFv3实现企业网络互联实训目的通过本项目实训可以掌握：1.IPv6特征和地址类型2.启用IPv6单播路由和配置IPv6地址3.在路由器上启动OSPFv3路由进程4.激活参与OSPFv3路由协议的接口和配置接口所在区域5.OSPFv3度量标准修改和度量值的计算6.OSPF路由器类型、网络类型和各种类型LSA7.OSPFv3邻居表、链路状态数据库和路由表的含义8.OSPFv3路由种类和特征9.被动接口的含义和配置10.OSPFv3的DR选举原则和控制11.OSPFv3手工路由汇总配置12.OSPFv3验证配置13.OSPFv3网络默认路由注入的配置14.OSPFv3特殊区域特征和配置15.查看和调试OSPFv3路由协议相关信息实训拓扑项目实训网络拓扑如图3-29所示。

图3-29配置OSPFv3实现企业网络互联实训要求公司E打算在现有的IPv4网络上试运行IPv6，即双栈，为IPv6时代的到来做好准备。

公司E已经申请两条专线将北京总部和天津、大连两家分公司网络连接起来。

张同学正在该公司实习，为了确保公司正常业务不被中断，项目经理安排他首先在实验室环境下完成测试，为设备上线运行奠定坚实的基础。

小张用1台路由器模拟ISP的网络，总部通过静态默认路由实现到ISP的连接。

两家分公司的内部网络通过边界路由器实现VLAN间IPv6路由，总部内部网络通过三层交换机实现IPv6路由，总部和分公司运行OSPFv3路由协议实现网络互联，他需要完成的任务如下：1.总部和分公司三地交换机上配置VLAN、Trunk以及完成VLAN端口划分等，并在三地路由器以及总部三层交换机上启用IPv6路由功能。

2.配置总部路由器接口的IPv6地址、开启交换机三层接口并配置SVI接口IPv6地址。

3.配置分公司路由器接口IPv6地址以及子接口封装和IPv6地址。

4.测试以上所有直连链路的连通性。

5.在天津和北京路由器上配置OSPFv3区域1，在大连和北京路由器上配置OSPFv3区域2，在北京路由器上配置OSPFv3区域0，同时修改OSPF计算度量值参考带宽为1000M。

OSPF的原理及应用一、概述OSPF（Open Shortest Path First）是一种开放式链路状态路由协议，广泛应用于企业网络和互联网中。

本文将介绍OSPF的原理及应用，包括路由算法、网络拓扑构建、路由计算及路由表更新等内容。

二、路由算法OSPF使用Dijkstra算法来计算最短路径，在路由器之间选择最佳路径进行数据传输。

其基本原理如下：•每个OSPF路由器维护一个链路状态数据库（Link State Database），其中存储了与其相邻的路由器和链路信息；•路由器之间通过交换链路状态更新消息（Link State Update）来交换各自的链路状态信息；•使用Dijkstra算法计算最短路径树，确定从一个路由器到其他所有路由器的最佳路径；•计算出的最短路径存储在路由表中，作为数据包转发的依据。

三、网络拓扑构建OSPF使用Hello协议来发现邻居路由器，并建立邻居关系以及网络拓扑信息。

具体步骤如下：1.路由器发送Hello消息到直连网络上，以广播的方式通告自己的存在。

2.监听到Hello消息的其他路由器返回相应的Hello消息，建立邻居关系。

3.邻居关系建立后，交换链路状态更新消息（LSU）；4.路由器根据接收到的LSU消息更新链路状态数据库；5.每个路由器使用链路状态数据库构建网络拓扑，计算最短路径。

四、路由计算OSPF路由计算包括从链路状态数据库中获取网络拓扑、使用Dijkstra算法计算最短路径以及构建路由表等步骤。

1.路由器将链路状态数据库中的网络拓扑提取出来，形成一个拓扑图。

2.使用Dijkstra算法计算出到达其他路由器的最短路径。

3.根据最短路径计算出下一跳路由器以及出接口。

4.构建路由表，将最短路径、下一跳路由器和出接口信息存储其中。

五、路由表更新在OSPF中，路由表更新是一种动态的过程，当网络中发生拓扑变化时，OSPF 会对路由表进行更新。

1.监听邻居路由器发送的Hello消息，检测邻居关系是否保持正常。
